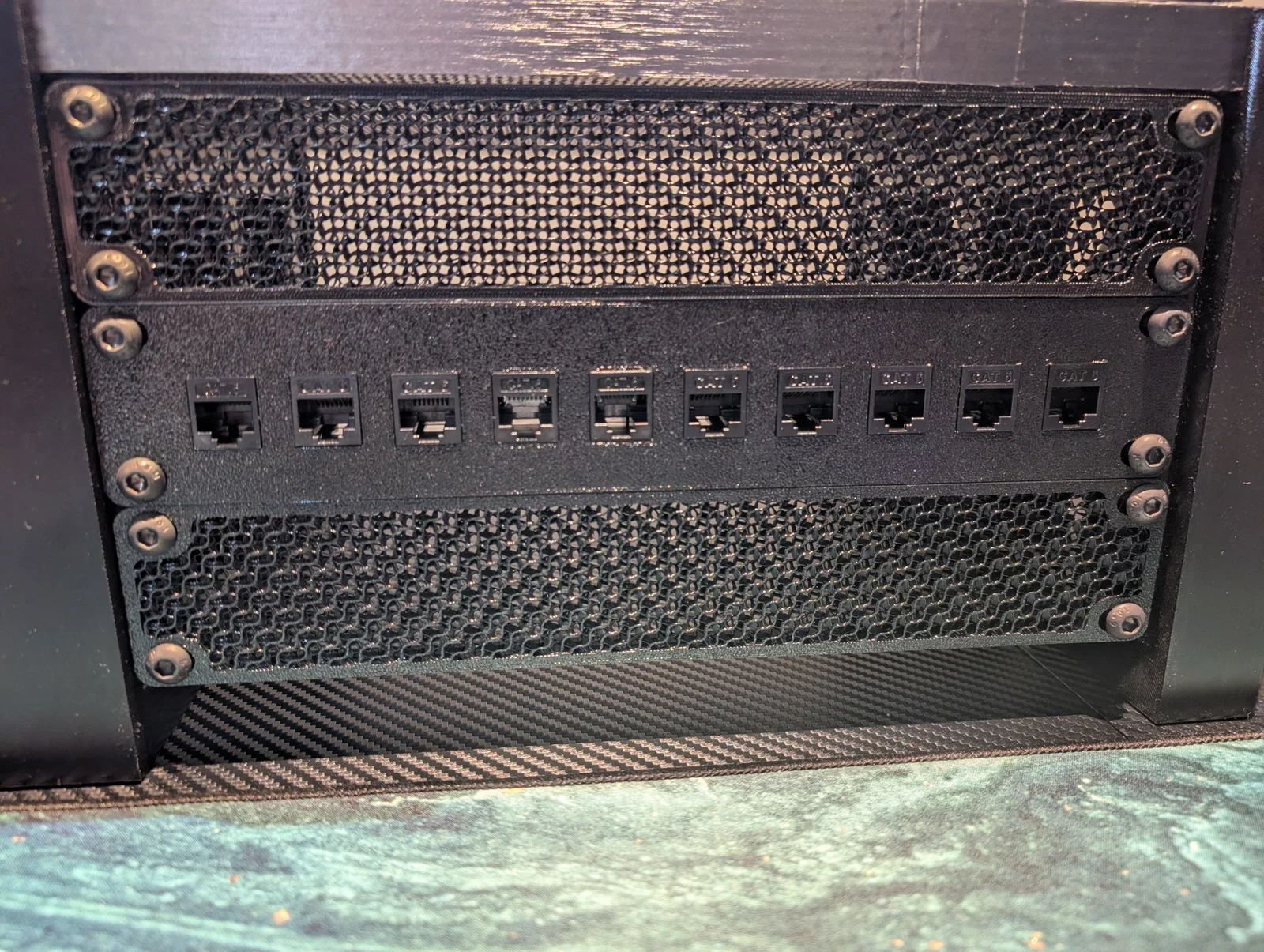

Tấm che 10 inch 1U - Bề mặt thông gió với họa tiết tùy biến

Lại thêm một mẫu nắp che 10 inch nữa — vậy thì nó có gì khác biệt nào?

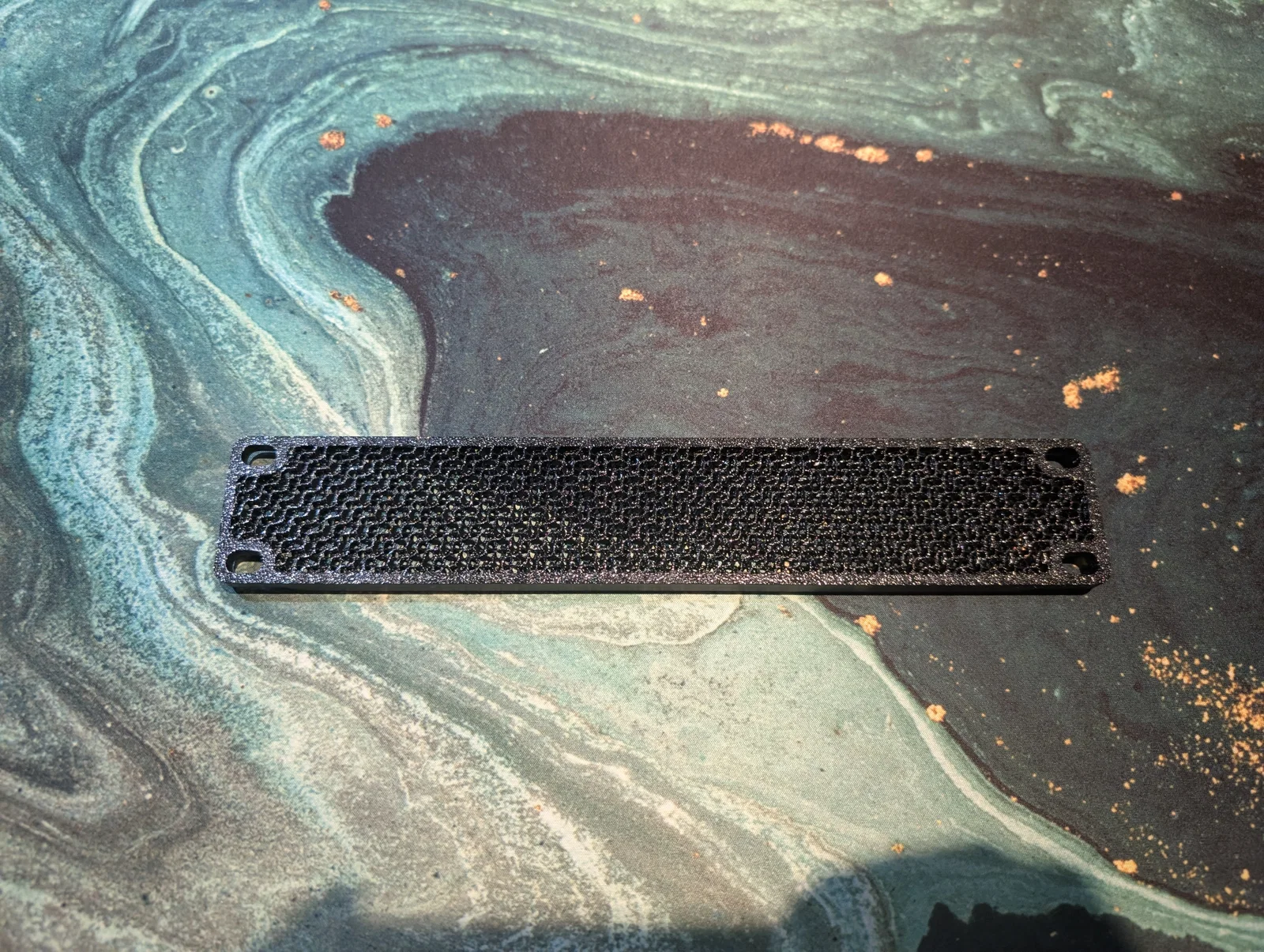

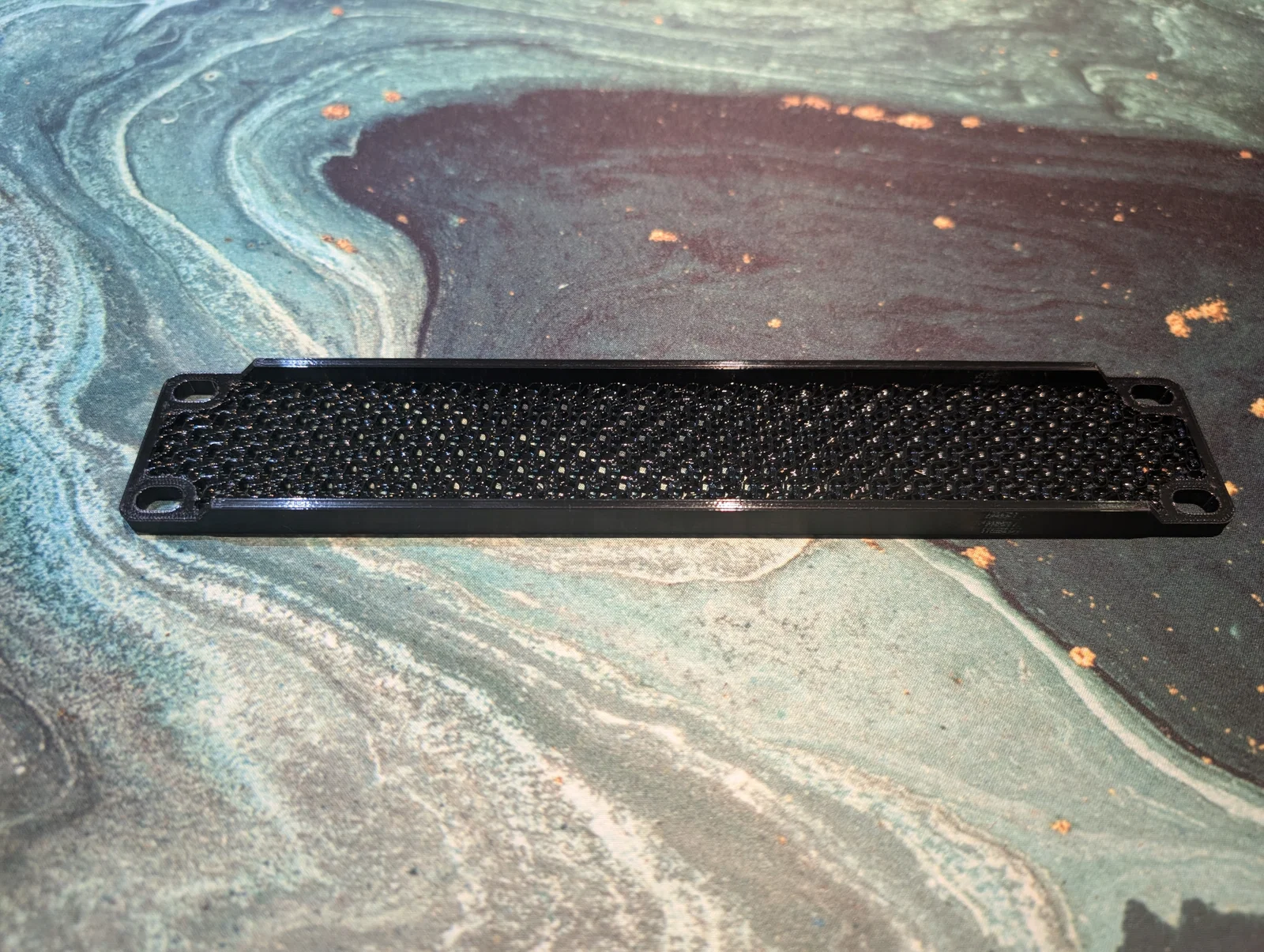

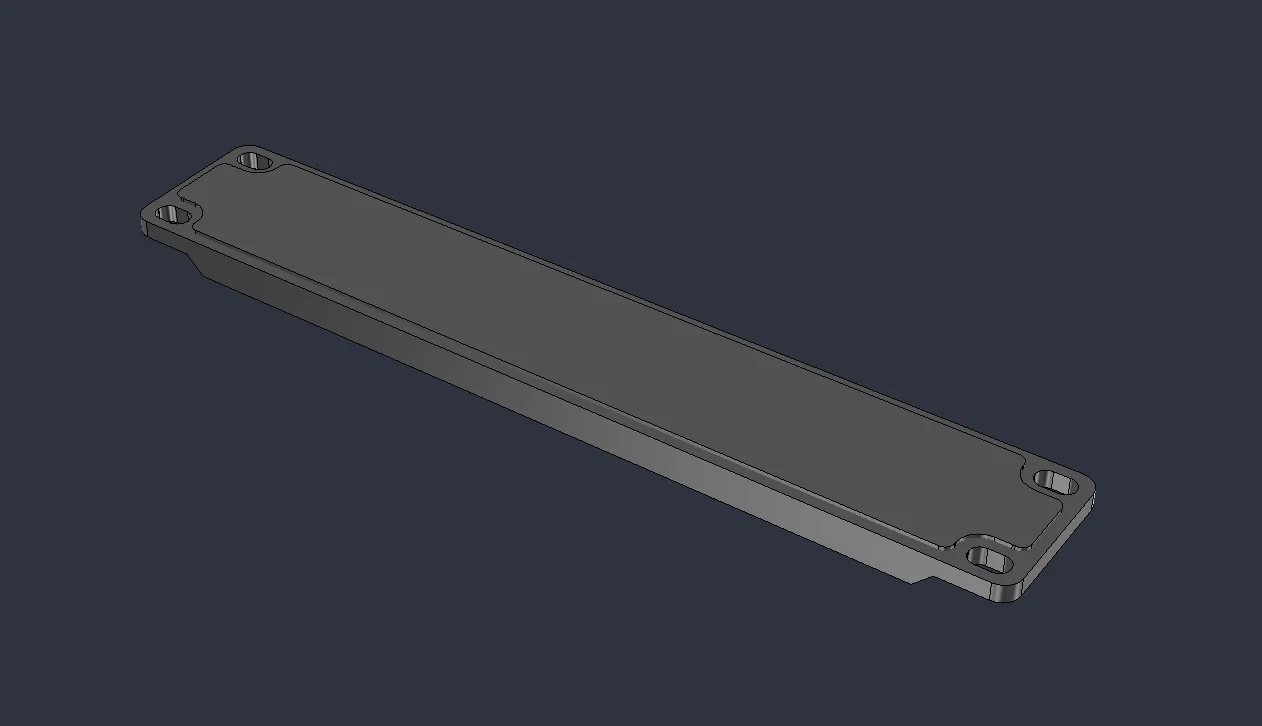

Đầu tiên, mình cần độ dày 5mm, sau đó mình đã chuyển nó thành dạng tham số (parametric) trong Fusion và đính kèm file cho mọi người luôn. Hình học của phần cắt giúp tạo thêm khoảng cách xung quanh ốc vít, và toàn bộ tấm panel đã được gia cố để đảm bảo không bị ọp ẹp.

Các file bao gồm: File 3MF. Bộ phận này đã có sẵn modifier mesh được liên kết, đặt và căn chỉnh ngay trong mô hình. Để thay đổi kiểu infill, bạn chỉ cần chọn modifier trong cây đối tượng (object tree) rồi chỉnh cài đặt pattern — không cần đụng đến phần thân gốc hay phải căn chỉnh lại gì cả.

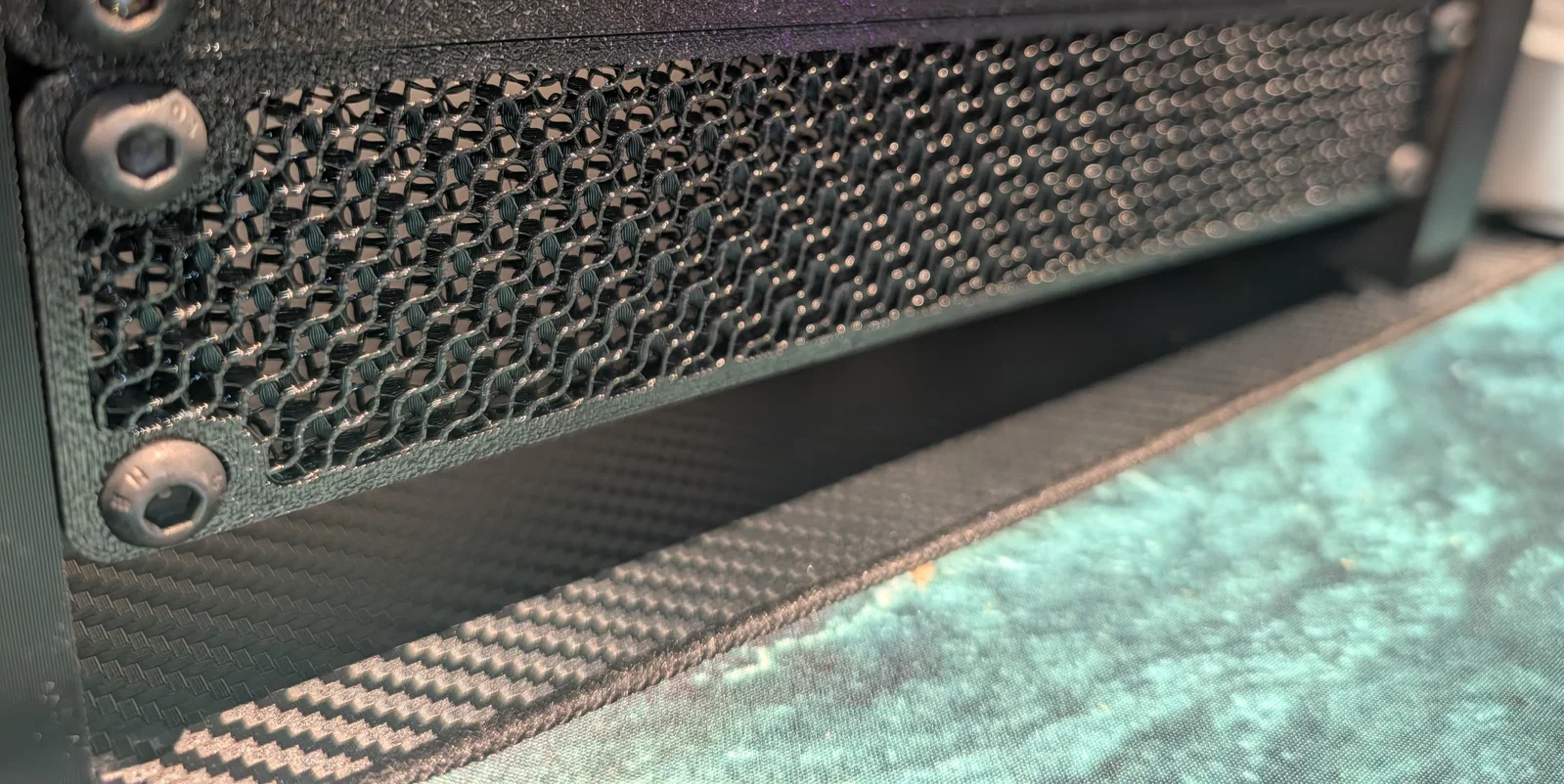

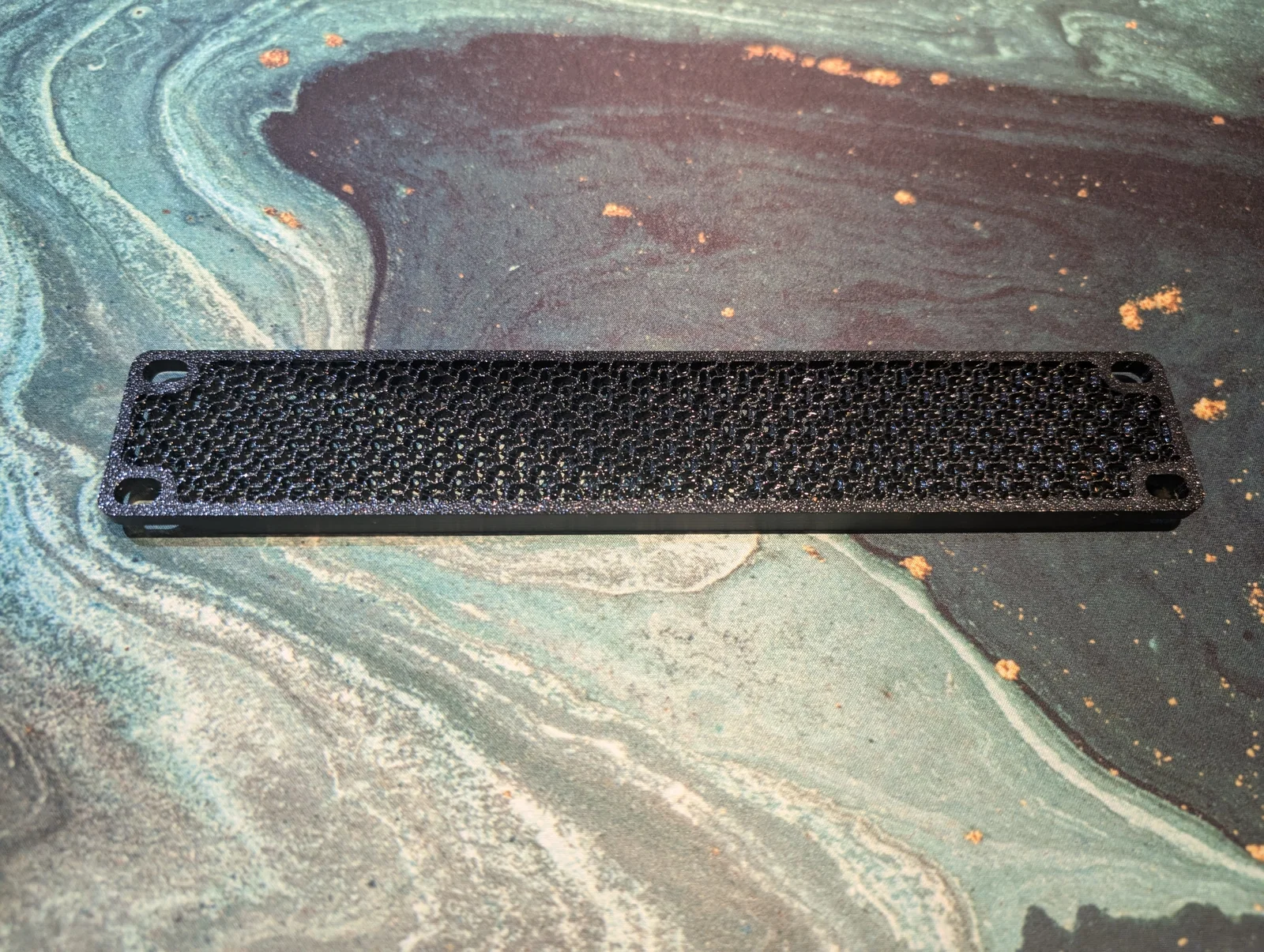

Các kiểu infill khuyên dùng cho modifier: gyroid hoặc cubic. Cả hai đều là kiểu đan xen tự kết nối, nên bạn sẽ có độ cứng đồng đều bất kể hướng in — hãy tránh dùng kiểu line/rectilinear ở đây vì chúng sẽ không tự kết nối gọn gàng tại ranh giới của modifier.

Bạn cứ thoải mái thử nghiệm với mật độ infill (infill density) để có kết quả độc đáo nhé.

File Fusion và STEP đã được bao gồm.
