Tấm chắn tủ rack 19 inch 1U – Hai mảnh, tùy biến kiểu Infill

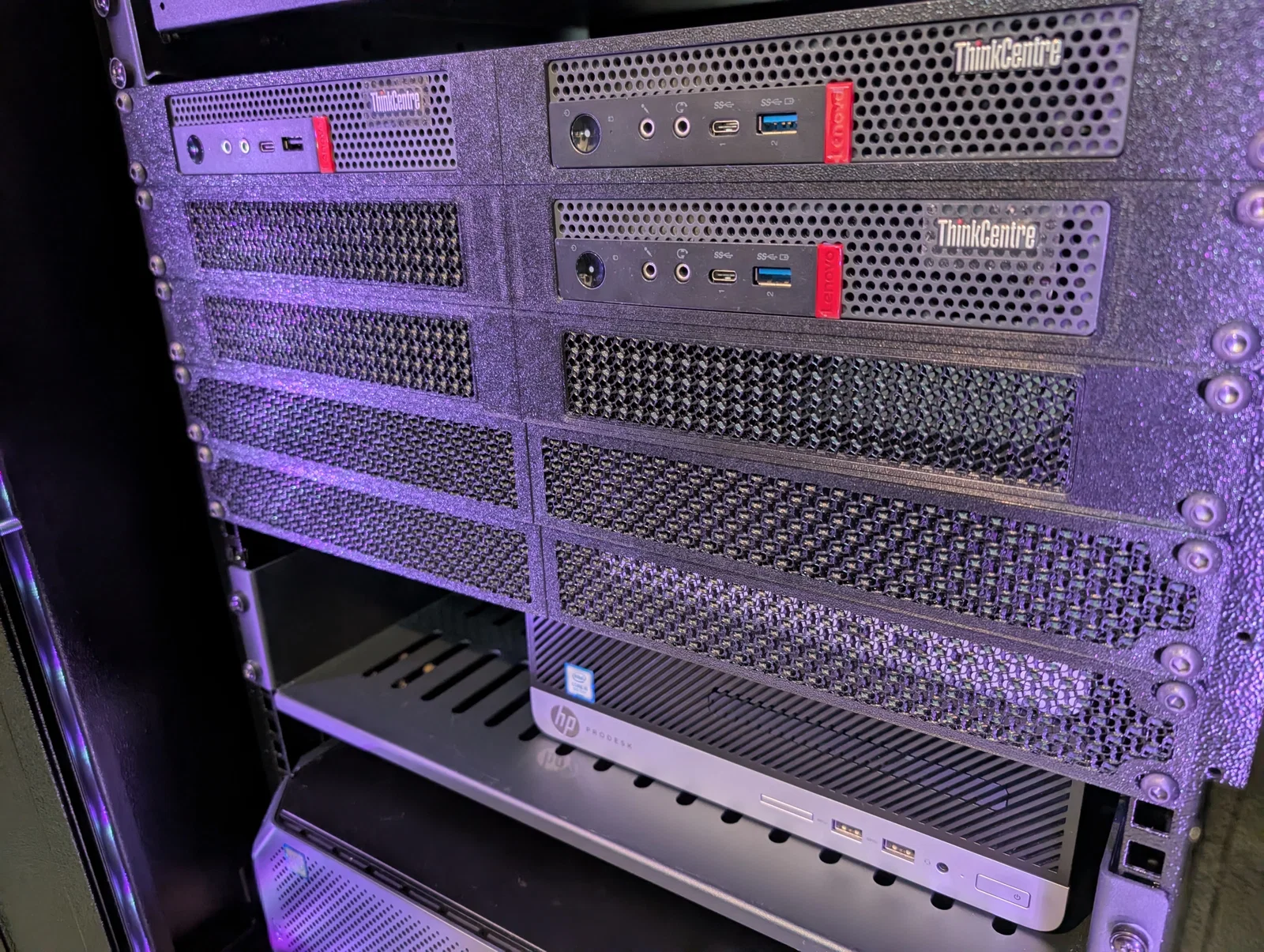

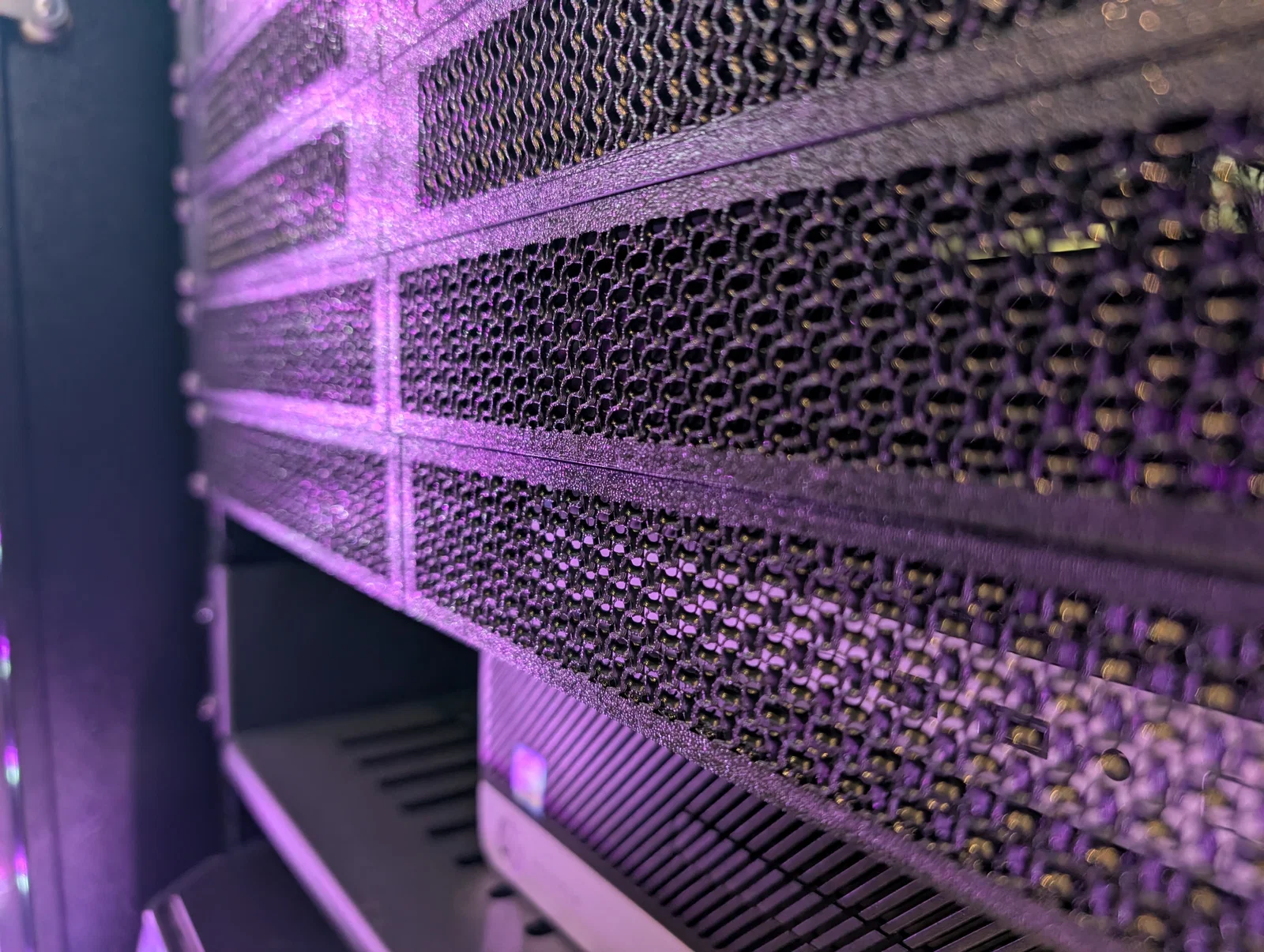

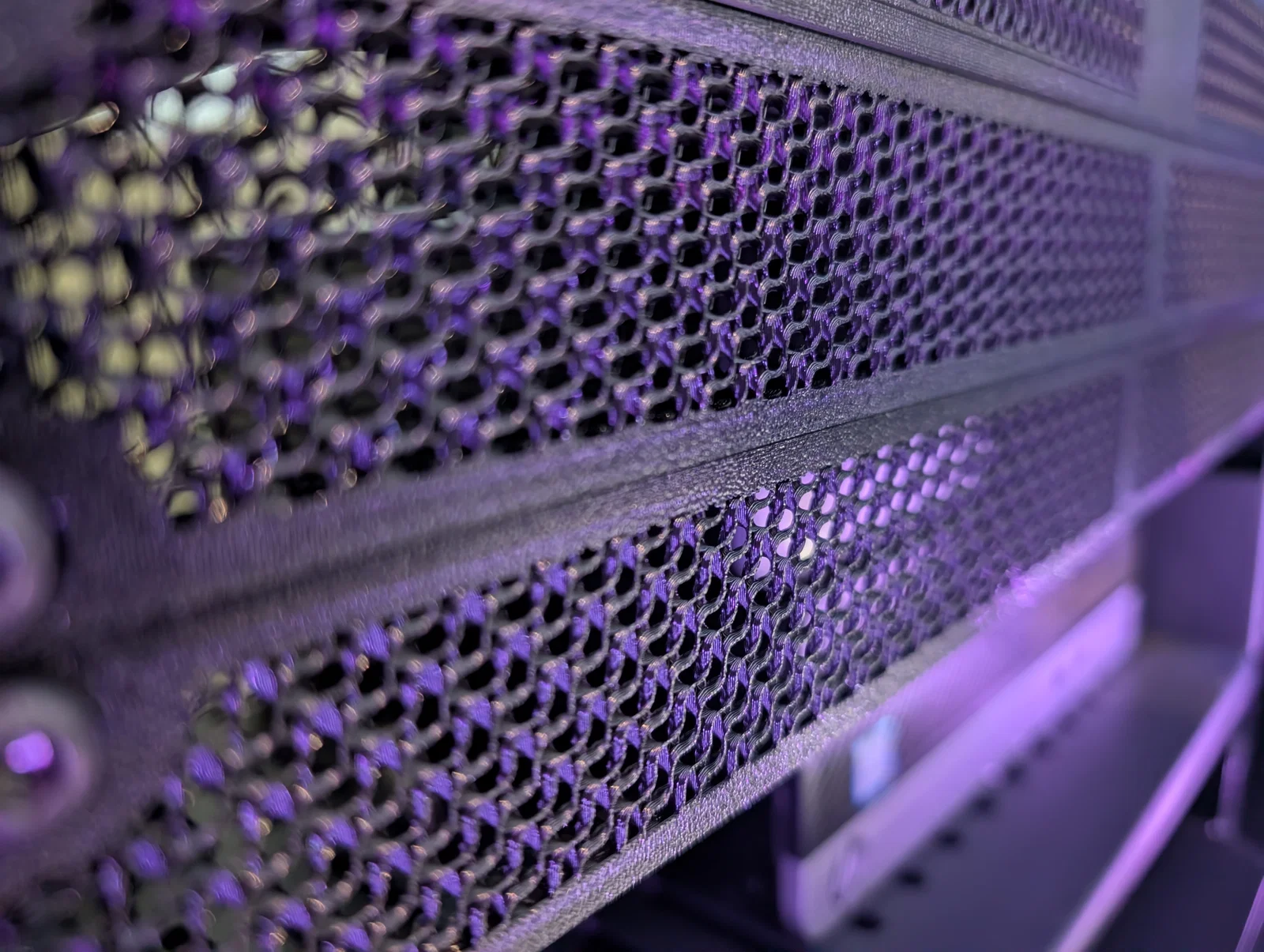

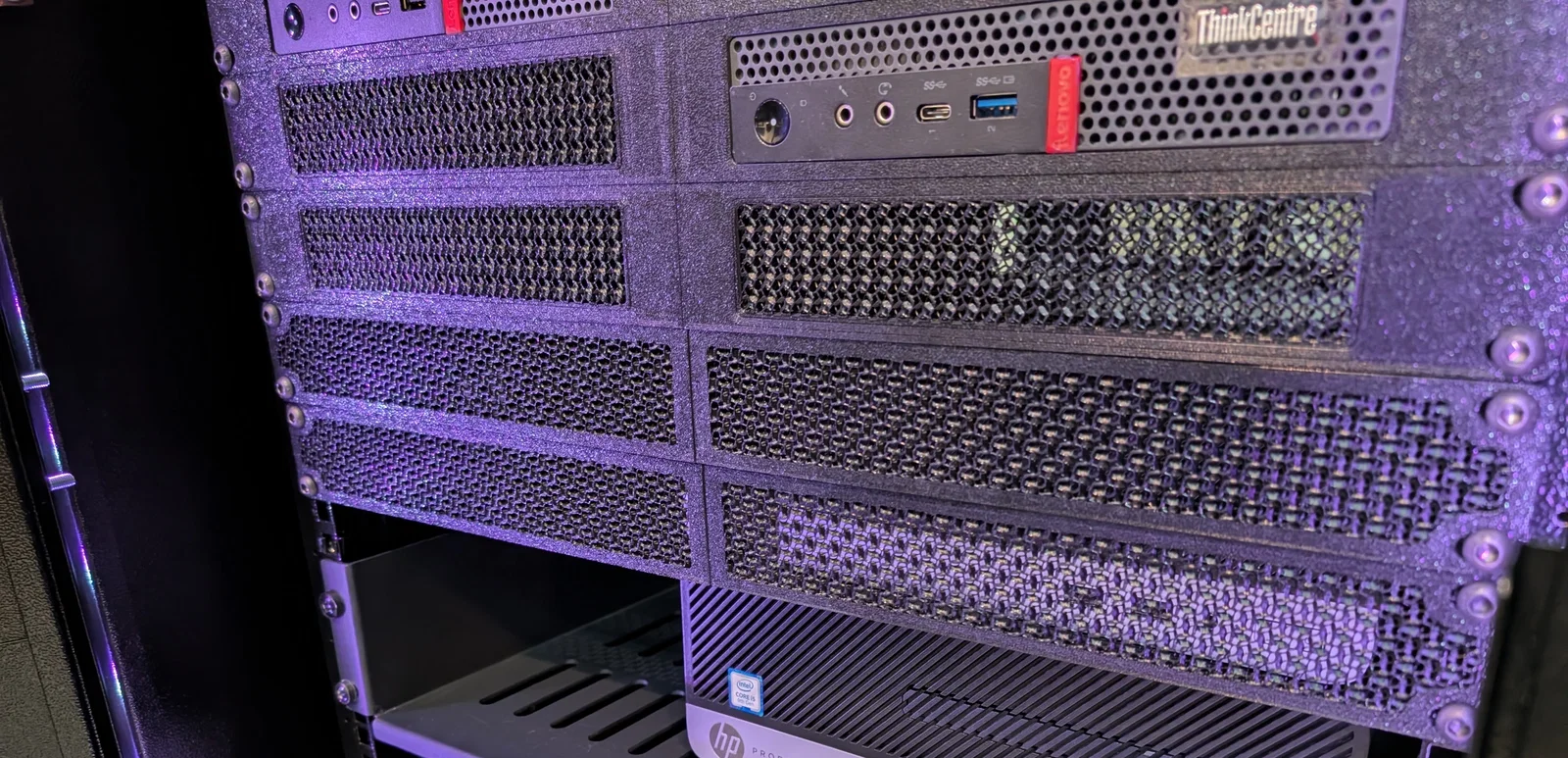

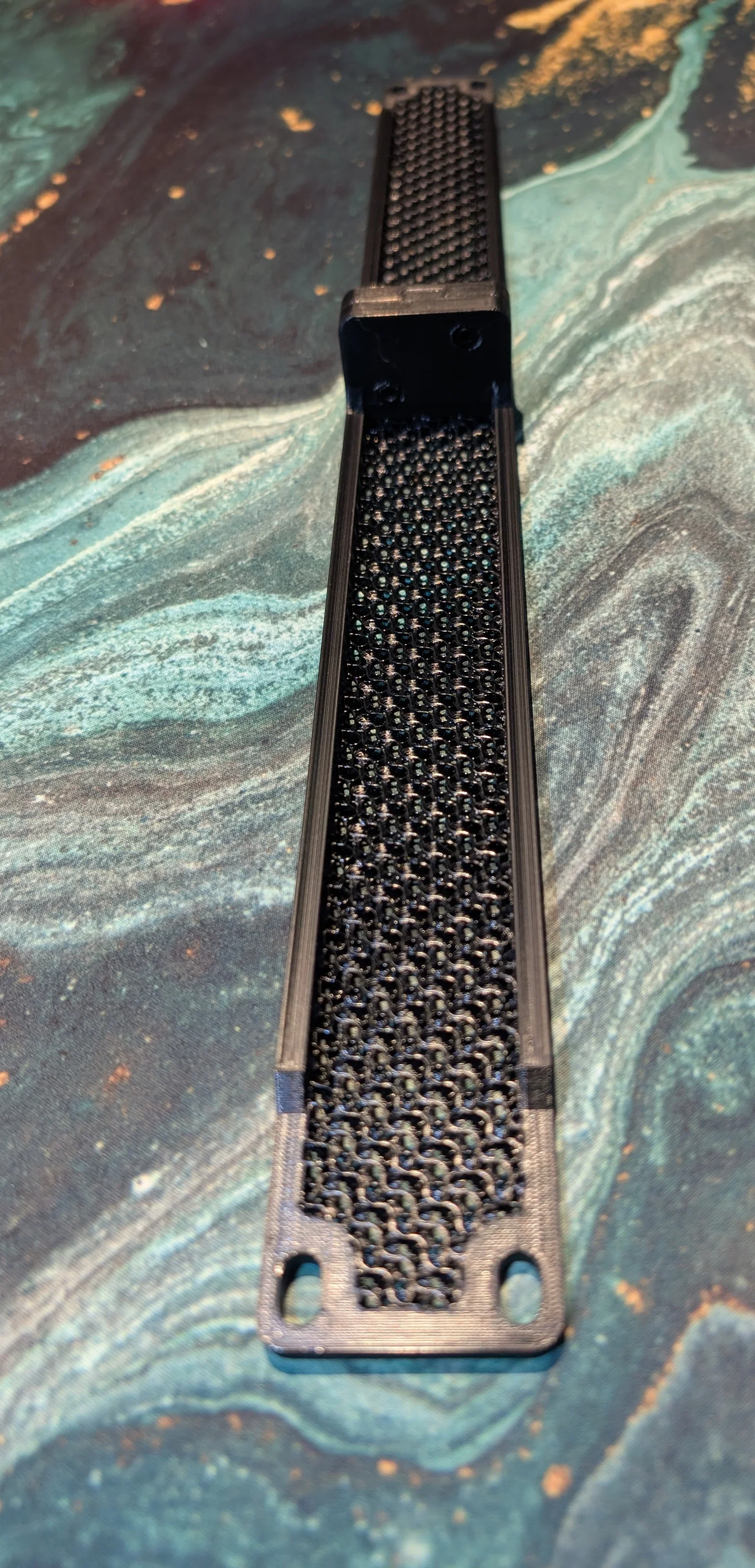

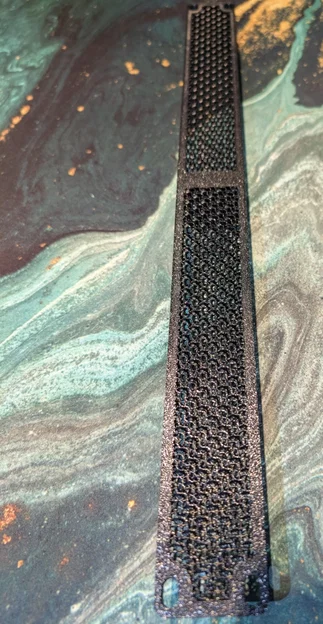

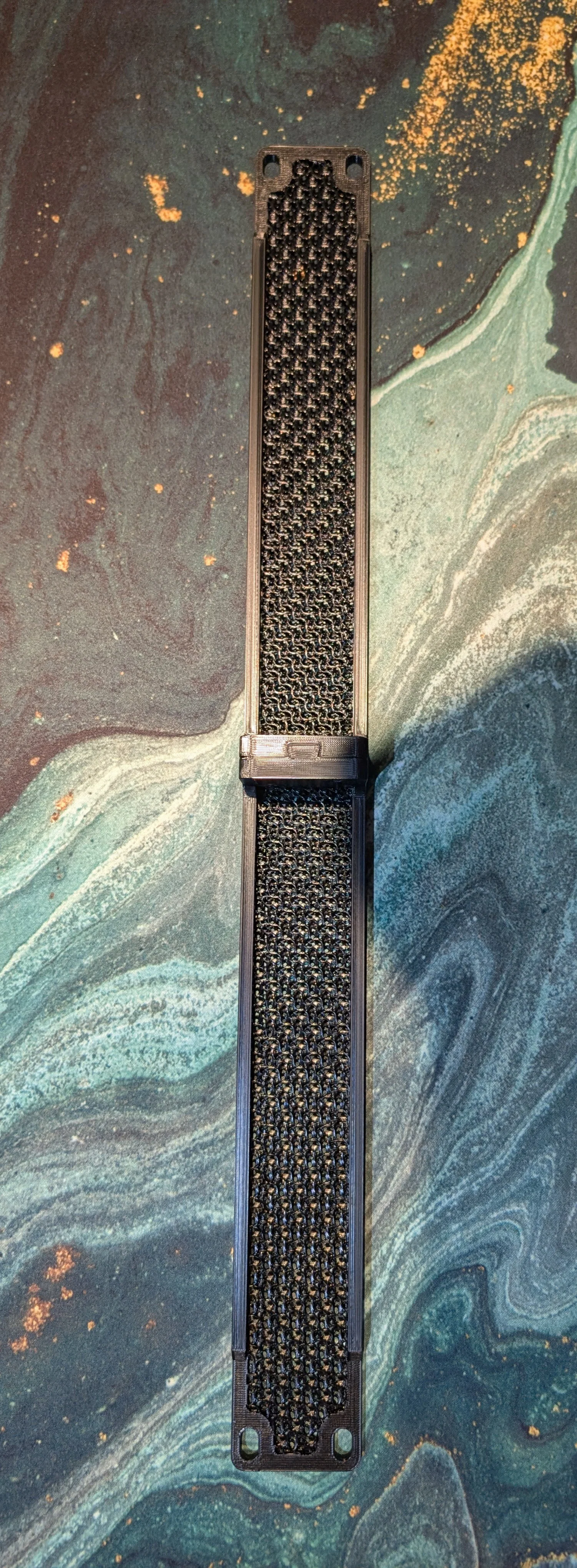

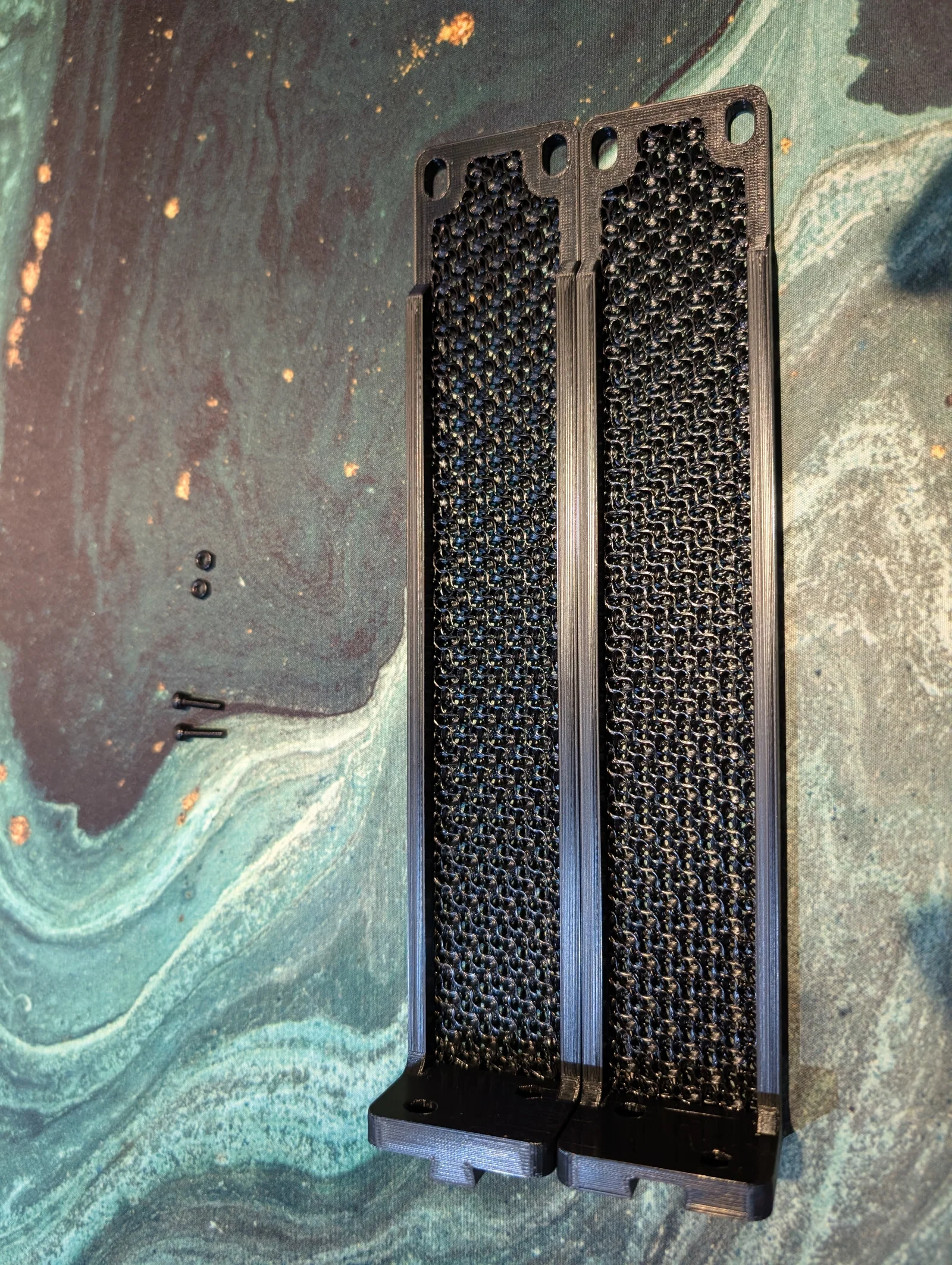

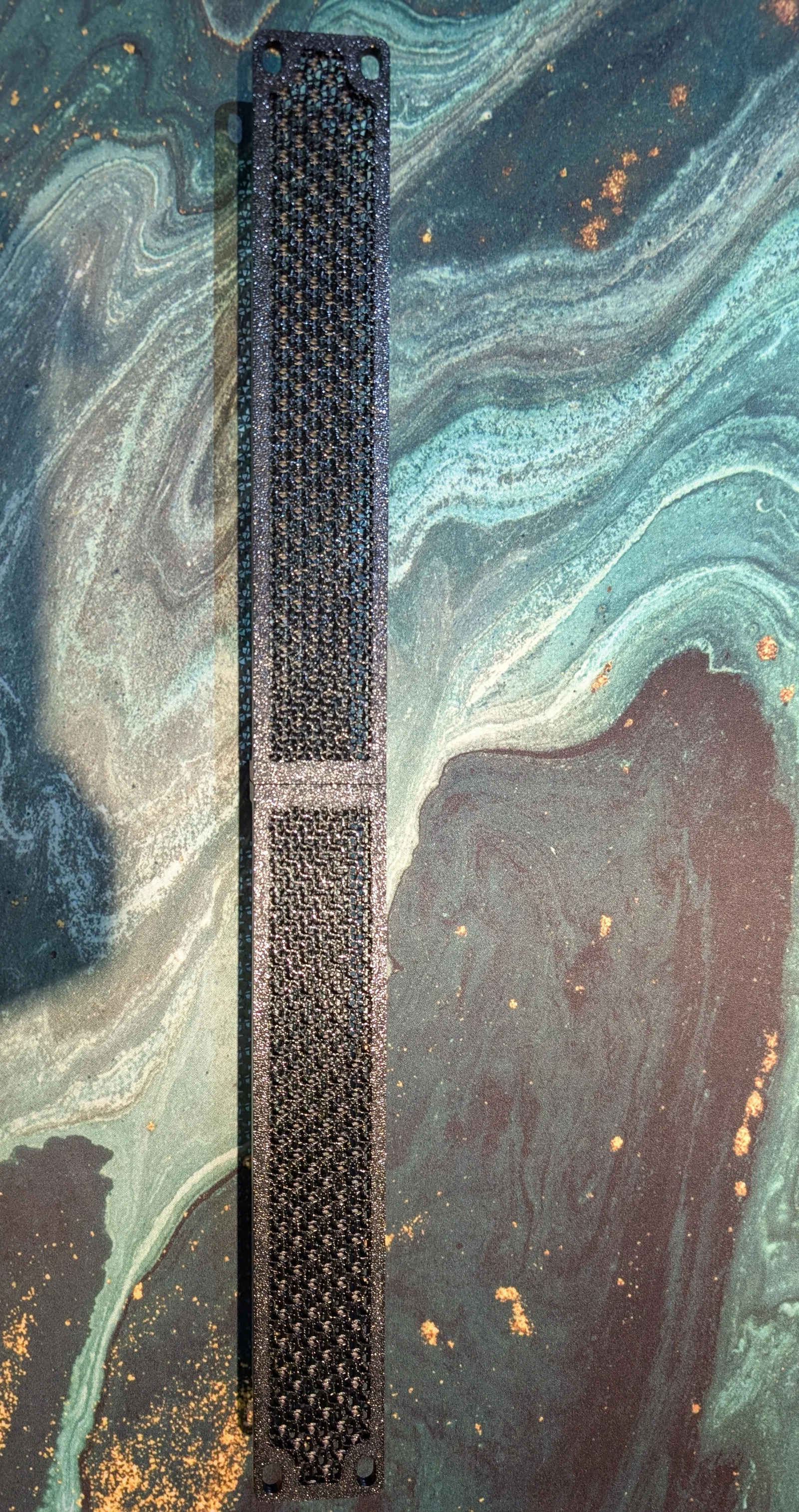

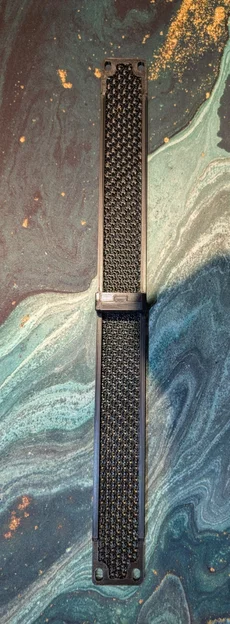

Đây là tấm chắn tủ rack 19" 1U tiêu chuẩn, được chia làm hai nửa dọc theo chiều rộng để vừa với các bàn in gia đình (được thiết kế và thử nghiệm trên Bambu P2S — không cần bàn in lớn hơn khoảng 250mm). Hai nửa được ghép với nhau bằng khớp đuôi én (dovetail), được tính toán khoảng hở kỹ lưỡng để lắp khít vừa vặn. Khoảng hở này có thể thay đổi tùy theo độ chính xác của máy in và độ co ngót của nhựa. Nếu sau khi lắp mà cảm thấy chưa chắc chắn, bạn có thể dùng 2 lỗ M3 xuyên qua khớp nối — hãy thêm 2 ốc M3x12 và 2 đai ốc M3 để cố định lại.

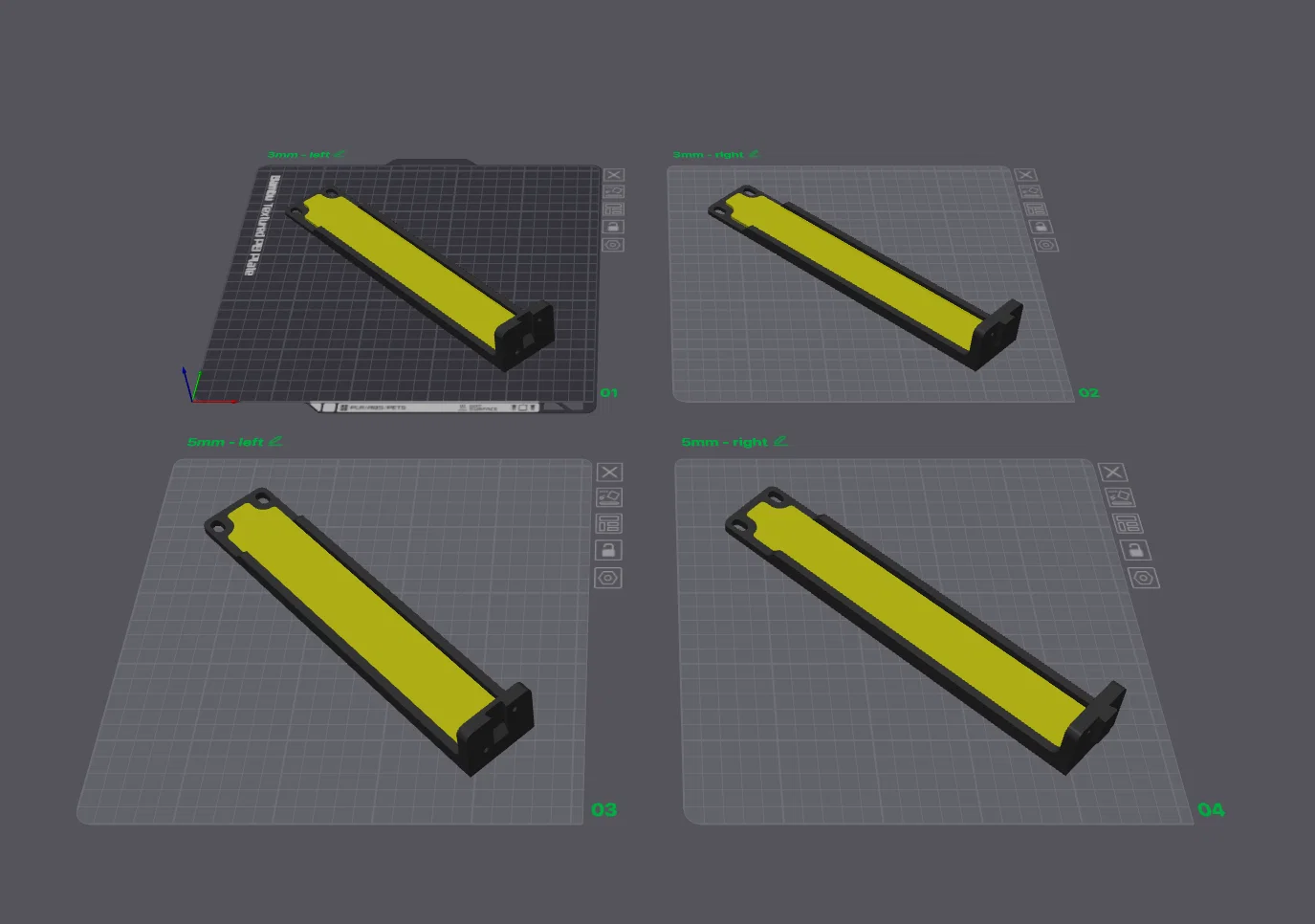

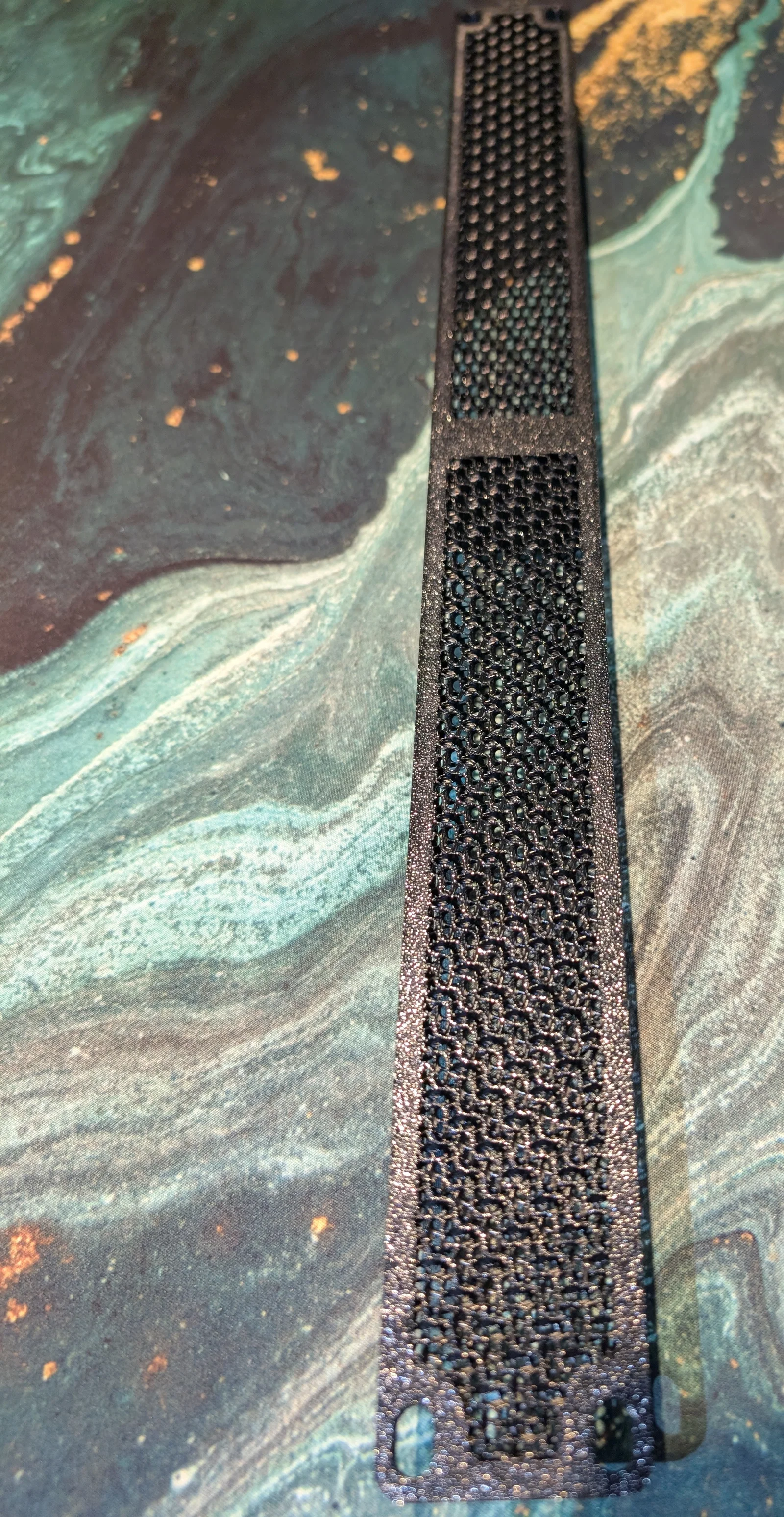

Các file đính kèm: File 3MF với độ dày tường 3mm và 5mm. Mỗi chi tiết đều đã được gắn sẵn modifier mesh, căn chỉnh ngay trong mô hình. Để thay đổi kiểu infill, bạn chỉ cần chọn modifier trong cây đối tượng và đổi thiết lập pattern, không cần đụng tới phần thân chính hay điều chỉnh lại vị trí.

Kiểu infill khuyên dùng cho modifier: gyroid hoặc cubic. Cả hai đều là kiểu infill tự kết nối, giúp đảm bảo độ cứng đồng đều bất kể hướng in — tránh dùng line hoặc rectilinear vì chúng không kết nối tốt qua ranh giới modifier.

Lắp ráp:

1. In cả hai nửa (xem lưu ý về hướng in bên dưới).
2. Trượt khớp đuôi én vào với nhau.

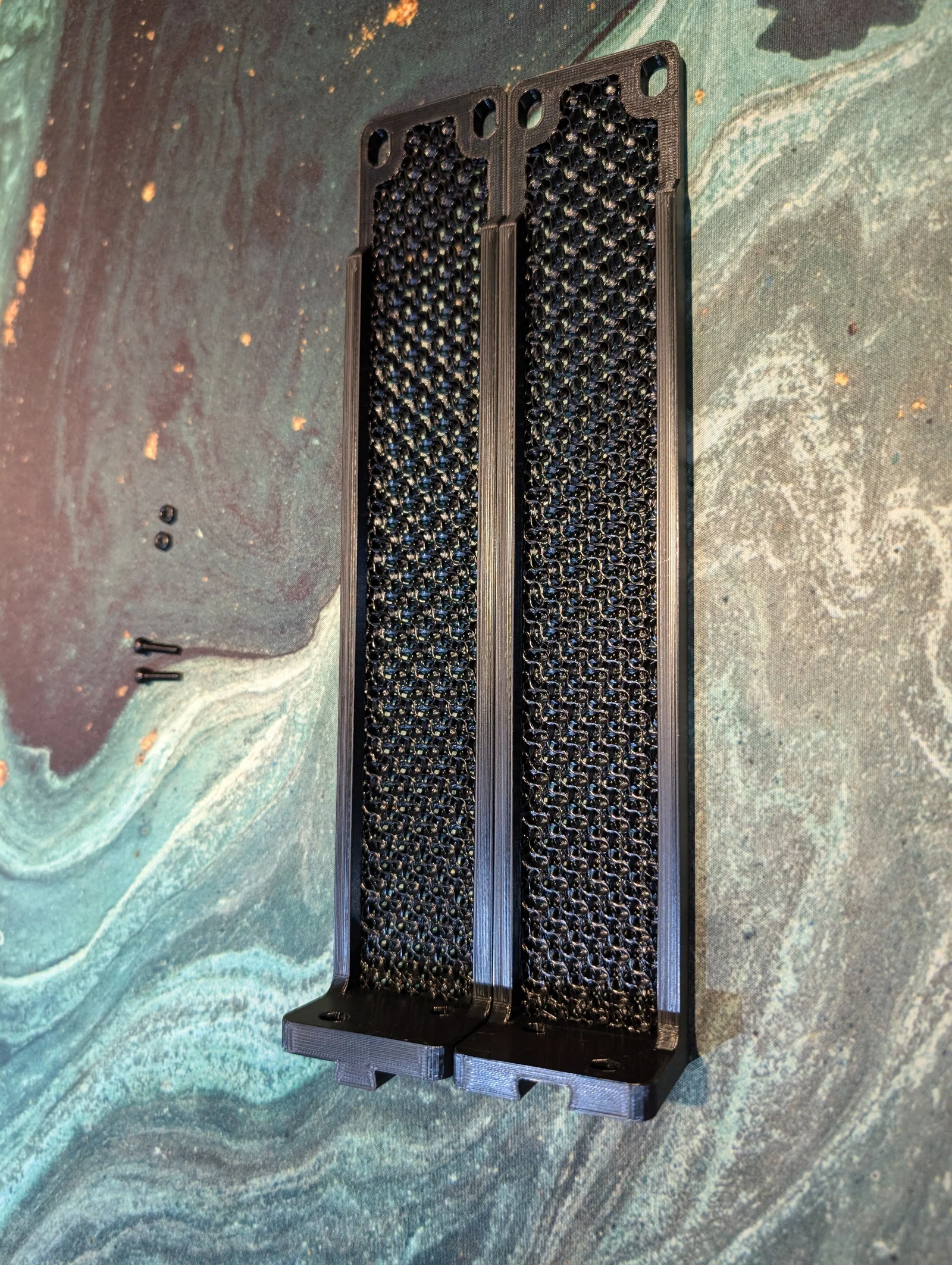

3. (Tùy chọn) Chèn 2 đai ốc M3 vào các lỗ có sẵn, siết chặt bằng 2 ốc M3x12 xuyên qua khớp nối.

Đã bao gồm file Fusion và STEP.
