Thay thế vòng đệm gài Noctua NM-ICS1 (Intel LGA1700)

🔩 Thay thế vòng đệm gài Noctua NM-ICS1 cho Intel

Dành cho bộ ngàm tản nhiệt Noctua LGA1700

📌 Giới thiệu

Đây là linh kiện thay thế in 3D chức năng cho vòng đệm gài (Clip-On Spacer) Noctua NM-ICS1, được sử dụng với các bộ ngàm tản nhiệt Noctua LGA1700 cũ hơn (chuẩn SECUFIRM2 - NM-IBP4 v2).

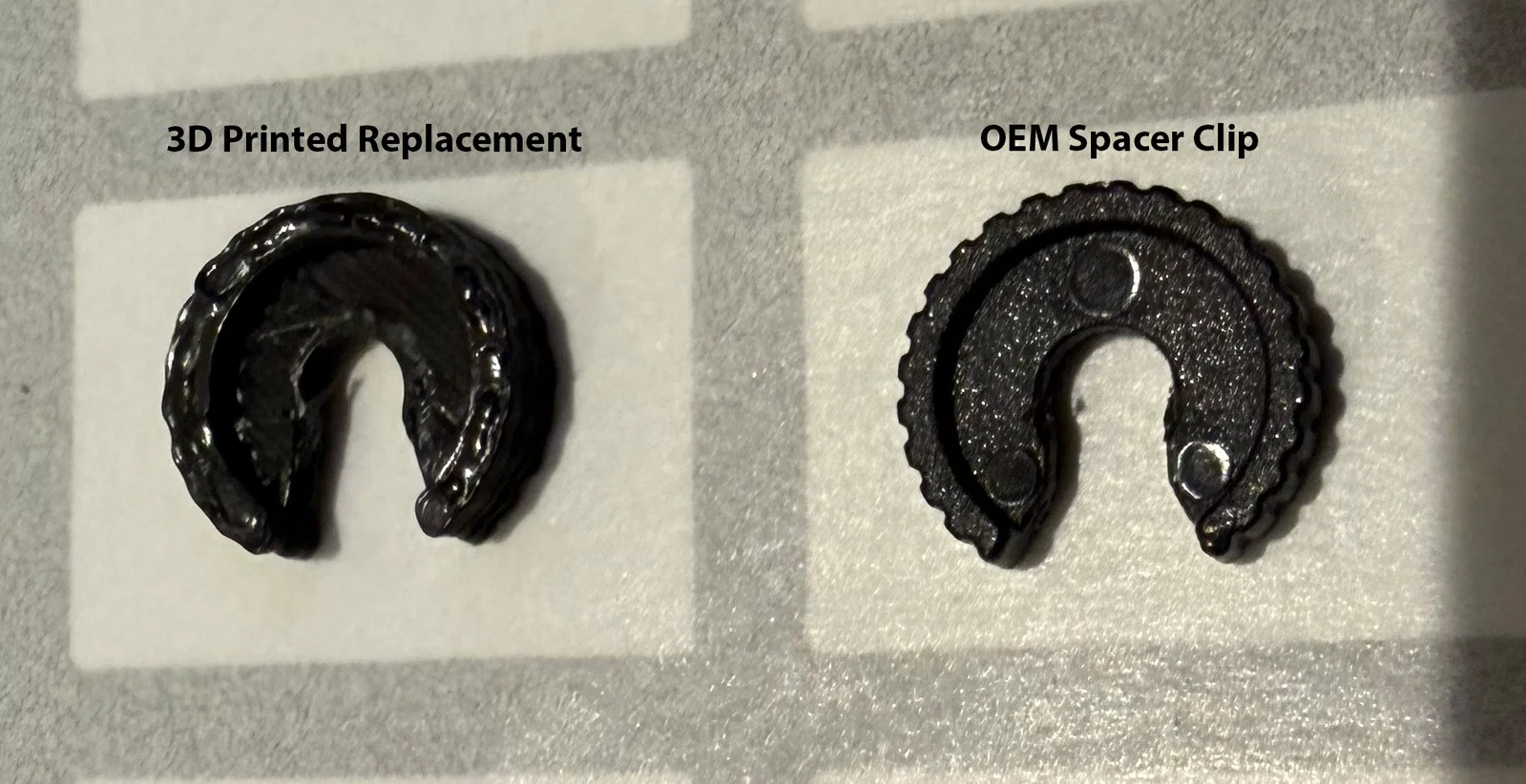

Linh kiện thay thế này có kích thước gần như tương đương với bản gốc và được thiết kế để thực hiện đúng chức năng của nó. Có thể có những sai lệch nhỏ về chiều cao tùy thuộc vào loại nhựa, độ chuẩn của máy in và thiết lập in ấn của bạn.

Để đạt kết quả tốt nhất, mình khuyên bạn nên in và thay thế cả bộ 4 vòng đệm thay vì chỉ thay lẻ một cái.

📐 Thông tin chiều cao vòng đệm

Chiều cao chính xác của vòng đệm gài NM-ICS1 không phải là yếu tố then chốt quyết định chiều cao lắp đặt cuối cùng.

Các vòng đệm nhựa màu xanh Noctua NM-IPS3 cho LGA1700 mới là thứ quyết định chiều cao giữa bo mạch chủ và thanh ngàm. Các clip NM-ICS1 chỉ đơn giản là giữ và định vị các bu-lông trong thanh ngàm.

Miễn là cả 4 clip bạn in ra đều đồng nhất với nhau, thì những chênh lệch nhỏ về chiều cao sẽ không ảnh hưởng đến chức năng của chúng.

⚙ Thiết kế và Chức năng

Các clip thay thế này được thiết kế để:

• Giữ bu-lông cố định bên trong thanh ngàm.
• Ngăn không cho phần cứng lắp đặt bị rời ra trong quá trình lắp ráp.
• Thực hiện đúng chức năng của vòng đệm gài gốc từ Noctua.
• Tương thích với vòng đệm nhựa màu xanh Noctua NM-IPS3 LGA1700 hiện có.

Kết cấu giữ bu-lông bên trong được thiết kế với dung sai chính xác. Nếu cần điều chỉnh, bạn chỉ nên thay đổi nhỏ ở trục Z (chiều cao) cho đến khi cảm thấy vừa ý.

🖨 Thiết lập in khuyến nghị

Nhựa khuyến nghị: PETG Hỗ trợ (Support): Bắt buộc Chiều cao lớp in: Khuyến nghị in lớp mỏng hoặc độ chính xác cao Infill: Infill tiêu chuẩn là đủ Số lượng: In đủ 4 cái thành một bộ đồng nhất

PETG được khuyên dùng vì nó cân bằng tốt giữa độ bền, độ dẻo và khả năng chịu nhiệt. Chất liệu giòn có thể bị nứt trong quá trình lắp đặt.

🧰 Gỡ hỗ trợ

Cần có hỗ trợ (support) bên dưới lớp giữa, phần hỗ trợ sẽ chạy qua miệng clip.

Để gỡ dễ dàng nhất:

1. Đưa kìm mũi nhọn vào miệng clip.
2. Cầm chắc phần hỗ trợ.
3. Kéo thẳng xuống dưới để gỡ.
4. Tránh vặn quá mạnh tay vì có thể làm giãn hoặc hỏng clip.

Sau đó, kiểm tra miệng clip và loại bỏ bất kỳ mảnh vụn hỗ trợ nào còn sót lại trước khi lắp.

🔧 Lưu ý khi lắp đặt

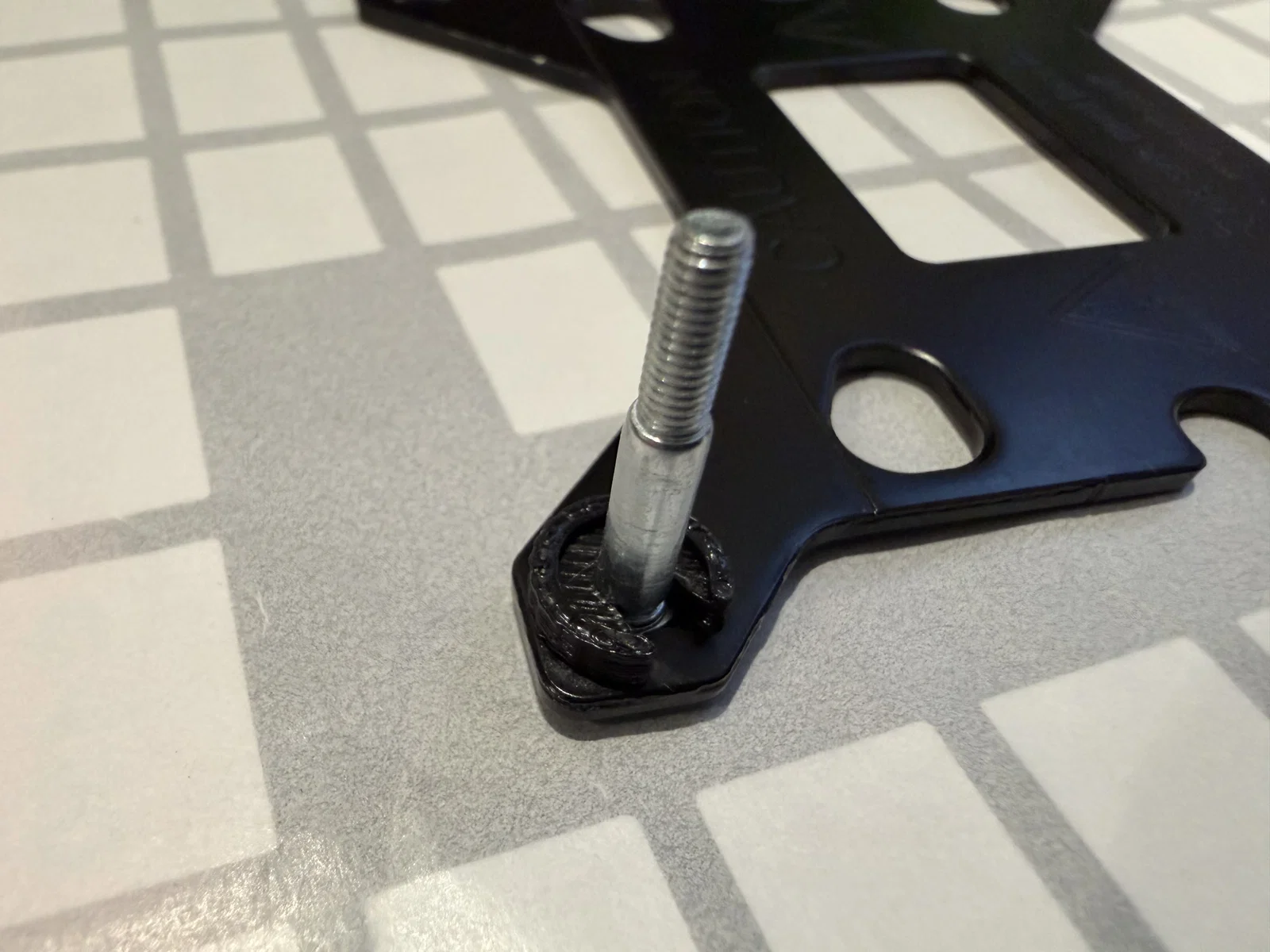

Hãy thử lắp từng clip đã in vào bu-lông trước khi lắp tản nhiệt lên.

Clip nên ôm chặt vào phần vai của bu-lông để cố định nó chắc chắn vào tấm ngàm.

Nếu cảm thấy quá chật, hãy kiểm tra xem còn sót lại hỗ trợ hay mảnh nhựa thừa nào không trước khi điều chỉnh file in.

⚠ Tuyên bố miễn trừ trách nhiệm

Đây là linh kiện thay thế chức năng và không được sản xuất, thử nghiệm, xác nhận hoặc phê duyệt bởi Noctua.

Mặc dù các clip này được thiết kế để hoạt động giống vòng đệm NM-ICS1 gốc, mình vẫn khuyên bạn nên mua vòng đệm thay thế chính hãng OEM để sử dụng lâu dài nếu có thể.

Bạn hãy cân nhắc kỹ khi sử dụng linh kiện này và luôn đảm bảo tản nhiệt CPU đã được lắp chắc chắn trước khi vận hành máy.

🤝 Chia sẻ & Cải tiến

Hoan nghênh mọi người chia sẻ, chỉnh sửa và cải tiến thiết kế này.

Vui lòng ghi nguồn cho tác giả gốc và đính kèm liên kết đến trang dự án gốc nếu có thể.

🚫 Sử dụng thương mại

Thiết kế này chỉ dành cho mục đích sử dụng cá nhân, không thương mại.

Bạn không được phép bán file thiết kế, sản phẩm in ra hoặc các phiên bản đã sửa đổi mà không có sự cho phép rõ ràng từ tác giả.
