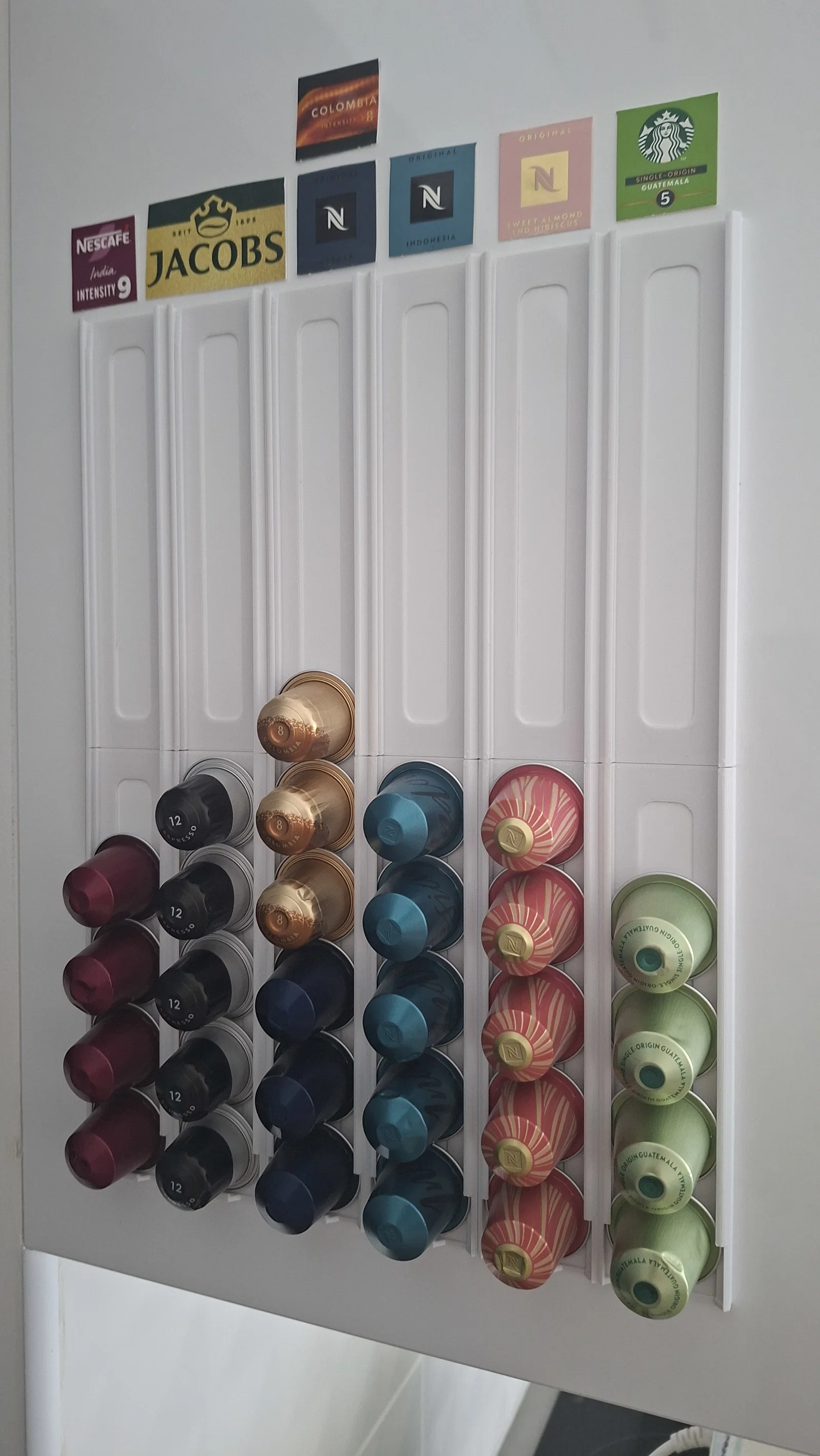

Giá đỡ viên nén Nespresso gắn tường với phần đế mở rộng

Mình nhận thấy một vài vấn đề khi gắn giá đỡ viên nén cà phê lên thành tủ bếp bằng băng dính hai mặt. Vì vậy, mình đã cập nhật thiết kế gốc để giúp việc gắn lên tường trở nên dễ dàng hơn.

• Loại bỏ thanh trượt bên trong và thay vào đó là mở rộng đường viền xung quanh lỗ ở giữa để tăng diện tích bề mặt cho băng dính.

• Gộp hai làn của giá đỡ lại gần nhau để có thêm diện tích bề mặt ở giữa, đồng thời giúp việc căn chỉnh dễ dàng hơn khi in nhiều làn cùng lúc.

• Loại bỏ khớp nối đuôi én (dovetail) vì chúng gây ra vấn đề với dung sai khi in. Thay vào đó, phần trên và phần dưới mới đủ cứng cáp để bạn dễ dàng căn chỉnh trên tường mà không cần phải ghép nối chúng trước khi lắp.

Các tệp STL và 3MF đã bao gồm cả phần trên và phần dưới cho hai làn viên nén. Bạn có thể sửa đổi tệp lắp ráp FreeCAD để thay đổi cách sắp xếp các làn sao cho phù hợp hơn với bàn in của mình.

Khi lắp đặt, hãy đảm bảo rằng đường dốc bên trong của phần trên hướng lên trên, nghĩa là cho phép các viên nén đi vào các làn. Chiều của phần trên không có đánh dấu gì khác nên bạn lưu ý điểm này nhé.
