Case 120mm cho quạt tản nhiệt Odroid H5

Mặc dù vỏ case ODROID-H5 Case Type1 zin hoạt động khá ổn và kiểm soát nhiệt độ tốt, mình vẫn muốn tăng cường lưu lượng gió cho SSD và sử dụng một chiếc quạt lớn hơn để đảm bảo độ yên tĩnh ngay cả khi chạy tác vụ nặng.

LƯU Ý: Hình ảnh minh họa là bản v1 với các lỗ khoét cổng được chỉnh sửa thủ công. File model đã tải lên đã được sửa lỗi các lỗ khoét này rồi nhé.

In ấn

Bạn nên in bằng nhựa PETG hoặc loại nhựa chịu nhiệt khác, vì nhựa PLA sẽ bị biến dạng theo thời gian.

Tùy chọn: Nút Nguồn/Reset & lỗ khoét

Mình có kèm theo một phần vỏ dưới có khoét lỗ bên hông để dùng nút nguồn/reset. Lưu ý: vị trí khoét này nằm ngay vùng áp suất cao của quạt, ngay trước tản nhiệt nên sẽ làm thất thoát luồng gió và giảm hiệu quả làm mát. Mình thường bật chế độ auto-power-on nên mình dùng bản không khoét lỗ. Chỉ nên in bản có khoét lỗ nếu bạn thực sự cần dùng nút bấm vật lý. Nút nguồn (chân GPIO 17 của ODROID-H5 nối xuống GND) có thể nối vào một công tắc hành trình gắn ở vỏ trên. Bạn có thể tự thêm lỗ khoét bằng các lệnh modifier/boolean trong phần mềm slicer hoặc phần mềm CAD để khớp với công tắc của bạn. Điều này giúp giữ cho các vách ngăn quan trọng của luồng gió được kín.

• Vỏ dưới (Bottom Shell)
  • In như thiết kế, cần dùng support cho các lỗ khoét cổng.
• Ống dẫn gió (Fan Duct)
  • In theo tư thế đứng trên đầu hút gió của quạt.
  • Cần dùng support cho lỗ khoét cổng.

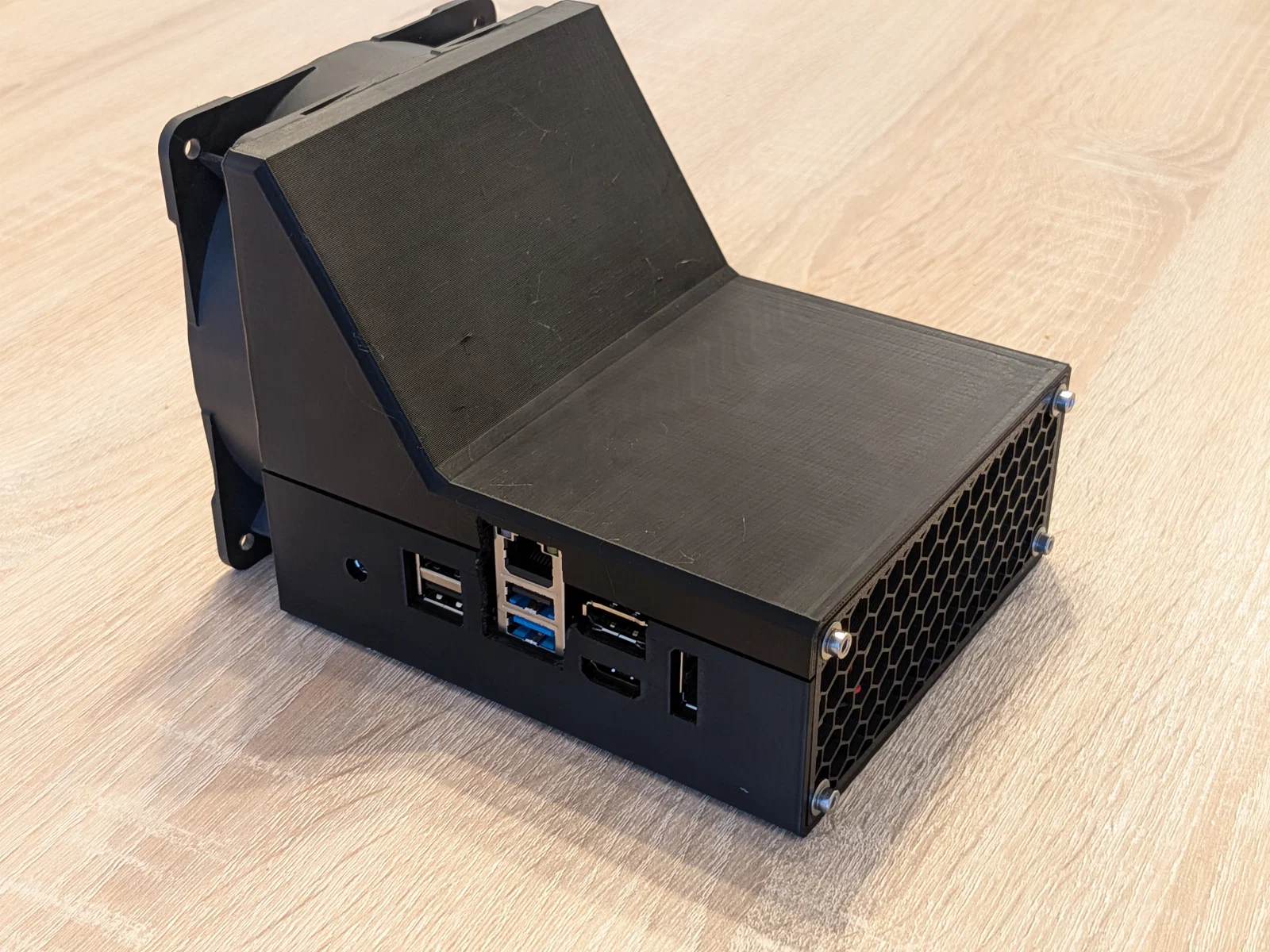

• Tấm ốp đuôi (Endplate)
  • Thiết lập slicer để 0 lớp top/bottom, 4 lớp tường (perimeters).
  • Bạn có thể chỉnh infill để có ngoại hình ưng ý.
  • Ví dụ mình đã dùng:
    • 10% Hex infill
    • Góc infill 30°

Thời gian in - ước tính trên máy Prusa MK3.5:

• Vỏ dưới: 4h 20p
• Ống dẫn gió: 5h
• Tấm ốp đuôi: 15p

Phần cứng cần chuẩn bị

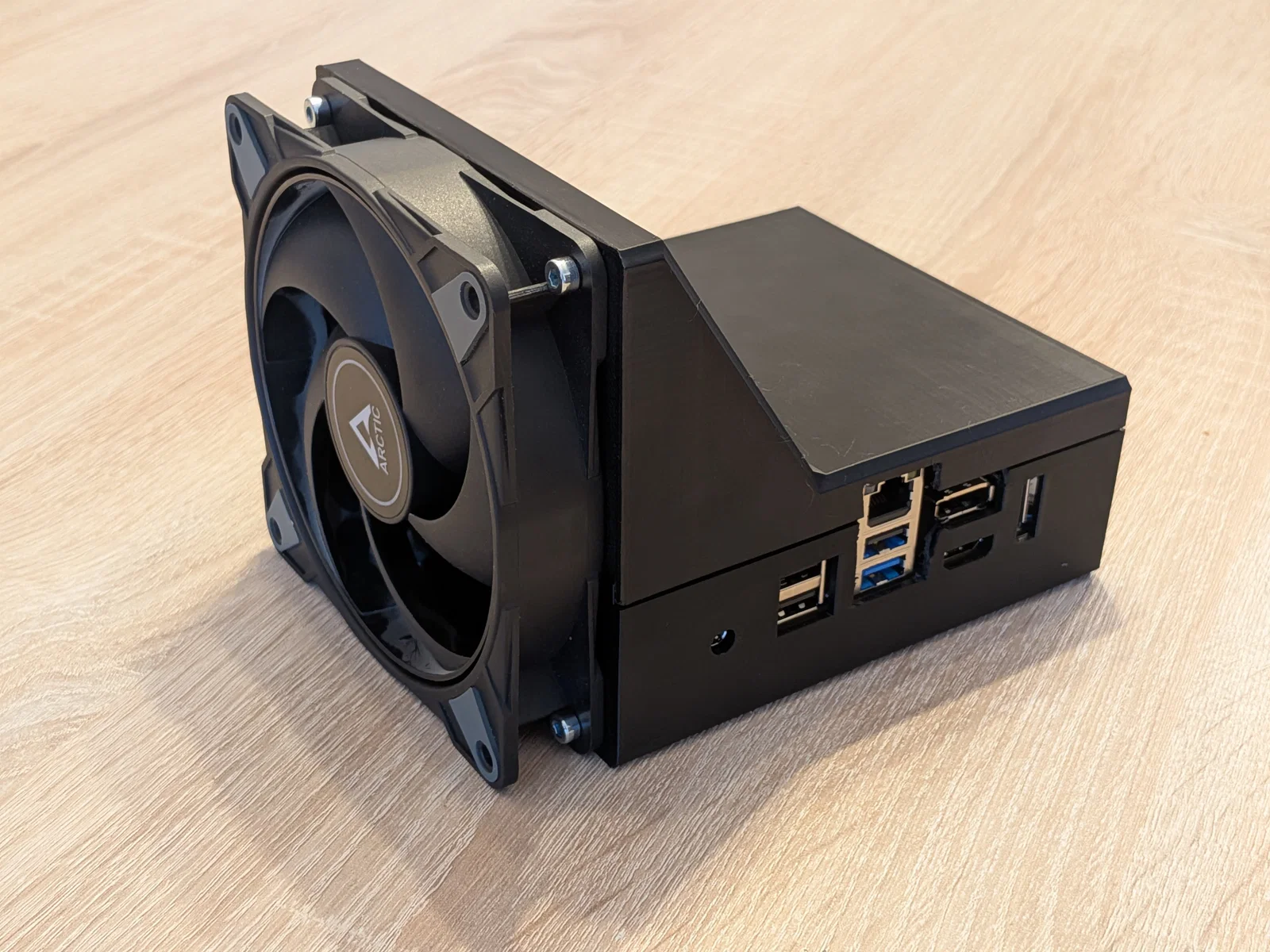

• Quạt 120mm. Trong ảnh là quạt Arctic P12 Max.
• Heat set inserts:
  • 12x M3x3 (có thể thêm 4 cái nếu dùng chân đế TPU)
  • 4x M4x4
• Ốc vít:
  • 12x M3x8
  • 4x M4x10
  • Tùy chọn: 4x M3x6 cho chân đế TPU

So sánh nhiệt độ

Tất cả các giá trị đo được khi máy đang chạy không tải (Home Assistant và các dịch vụ nền đang chạy), cả hai case đều được đo ở cùng nhiệt độ phòng. Các con số tuyệt đối sẽ cao hơn khi tải nặng, nhưng mức cải thiện tương đối vẫn sẽ đúng.

Kết quả nhìn chung rất tốt, mình đặc biệt hài lòng với việc giảm 15°C trên ổ M2_SSD4, vì mình đang dùng con KIOXIA BG5 2230 không DRAM để lưu trữ dữ liệu.

So sánh luồng khí

Case zin

Luồng khí đi vào bị làm nóng bởi CPU trước khi lưu thông quanh bo mạch và thoát ra phía dưới.

Case mới

Trên: SSD nhận được luồng khí mát trước khi bị làm nóng bởi CPU. Dưới: Luồng khí nạp trực tiếp cho RAM/SSD.
