Bộ chuyển đổi Fidlock cho ray Picatinny phía sau

Mô tả:

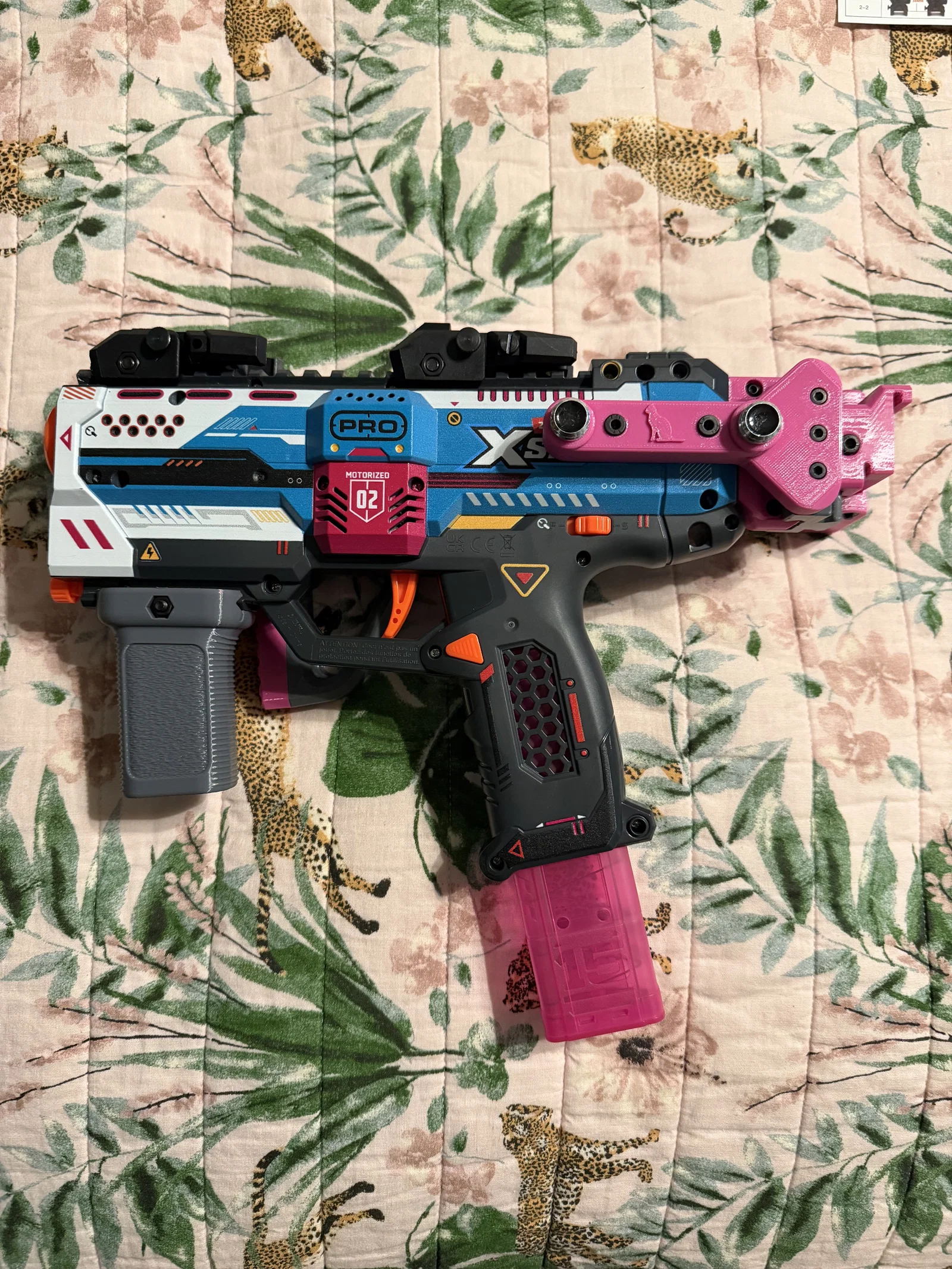

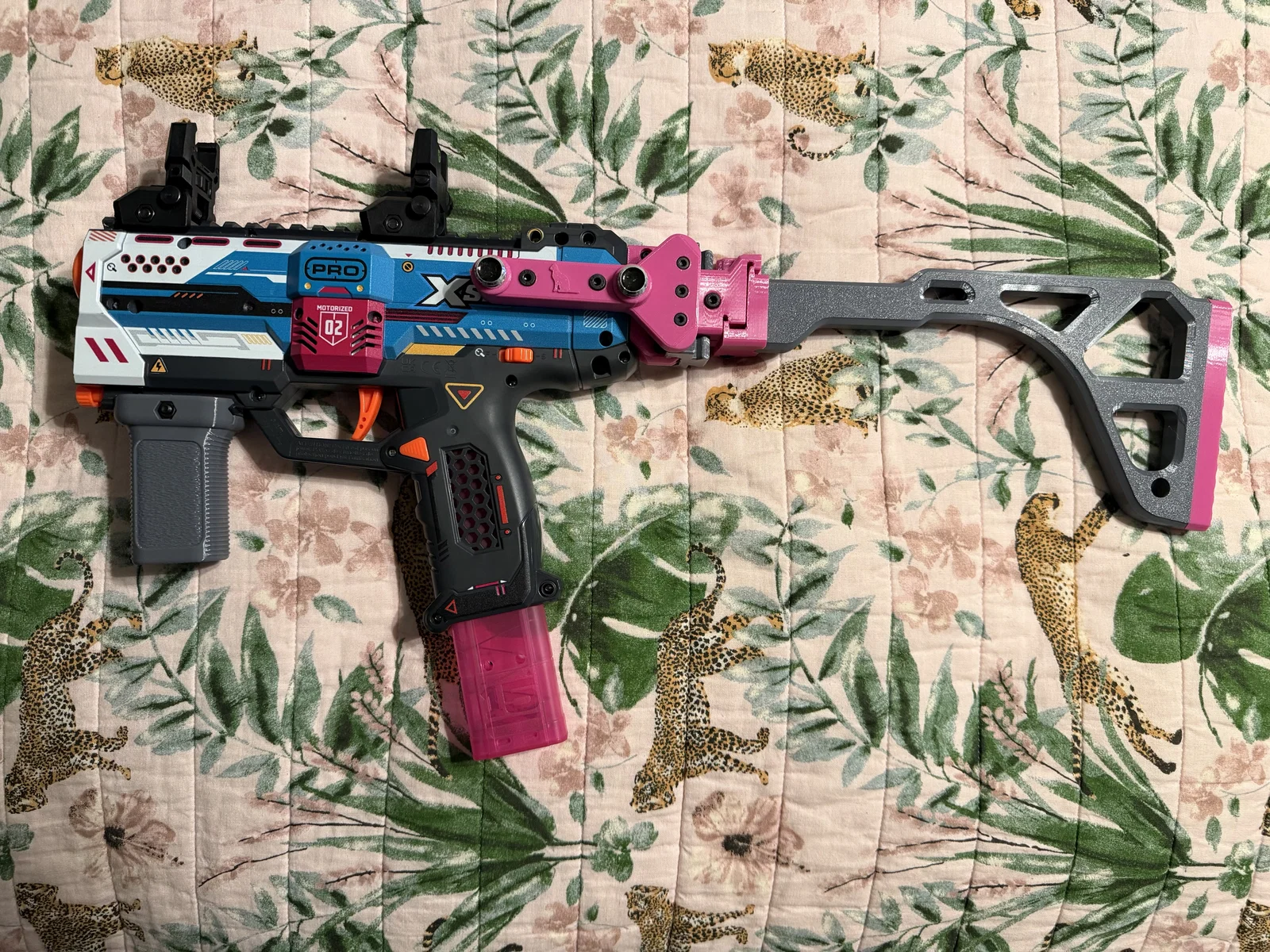

Gắn adapter này giữa blaster và báng súng để bạn có thể lắp thêm chốt Fidlock với khoảng cách 60mm cho bao đựng (holster).

Vật liệu cần thiết:
2x Bulông M5 Fidlock
2x Đai ốc M4
2x Ốc lục giác M4x30mm
2x Ốc lục giác M4x10mm
3x Ốc lục giác M3x14mm

Hướng dẫn in:
Sử dụng support nếu cần thiết. Mình khuyên dùng PETG với 5 tường (walls) và độ phủ 25% gyroid infill, nhưng PLA vẫn dùng ổn.

Hướng dẫn lắp đặt:

1. Nhét 2 đai ốc M4 vào các khe trên phần picatinny.

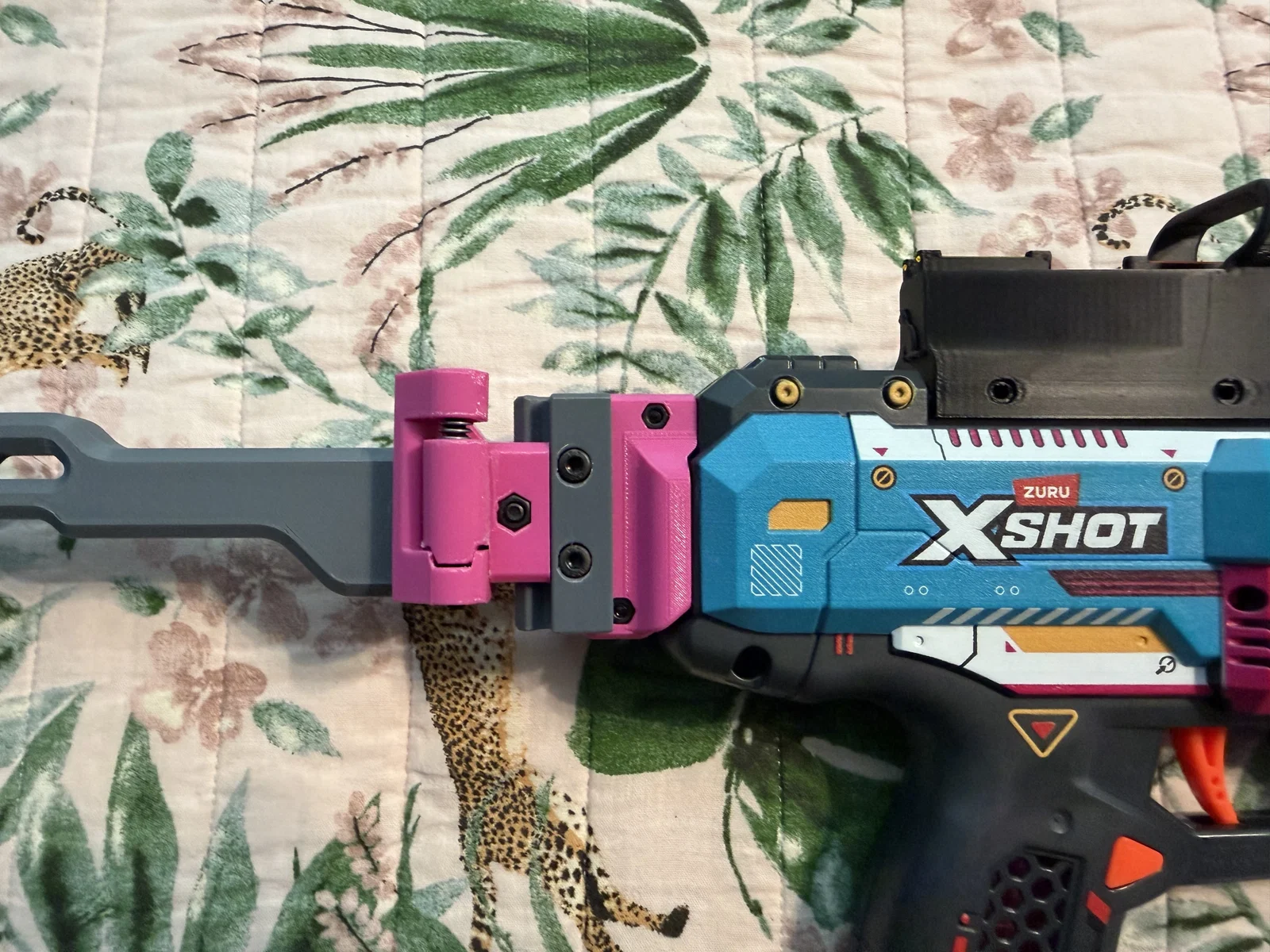

2. Trượt phần picatinny cái vào đường ray picatinny trên blaster. 3 lỗ nên nằm ở phía mà bạn muốn đặt chốt fidlock.
3. Cố định bộ chuyển đổi picatinny vào blaster bằng 2 ốc M3x30mm. Siết chặt chúng vào 2 đai ốc vừa lắp.

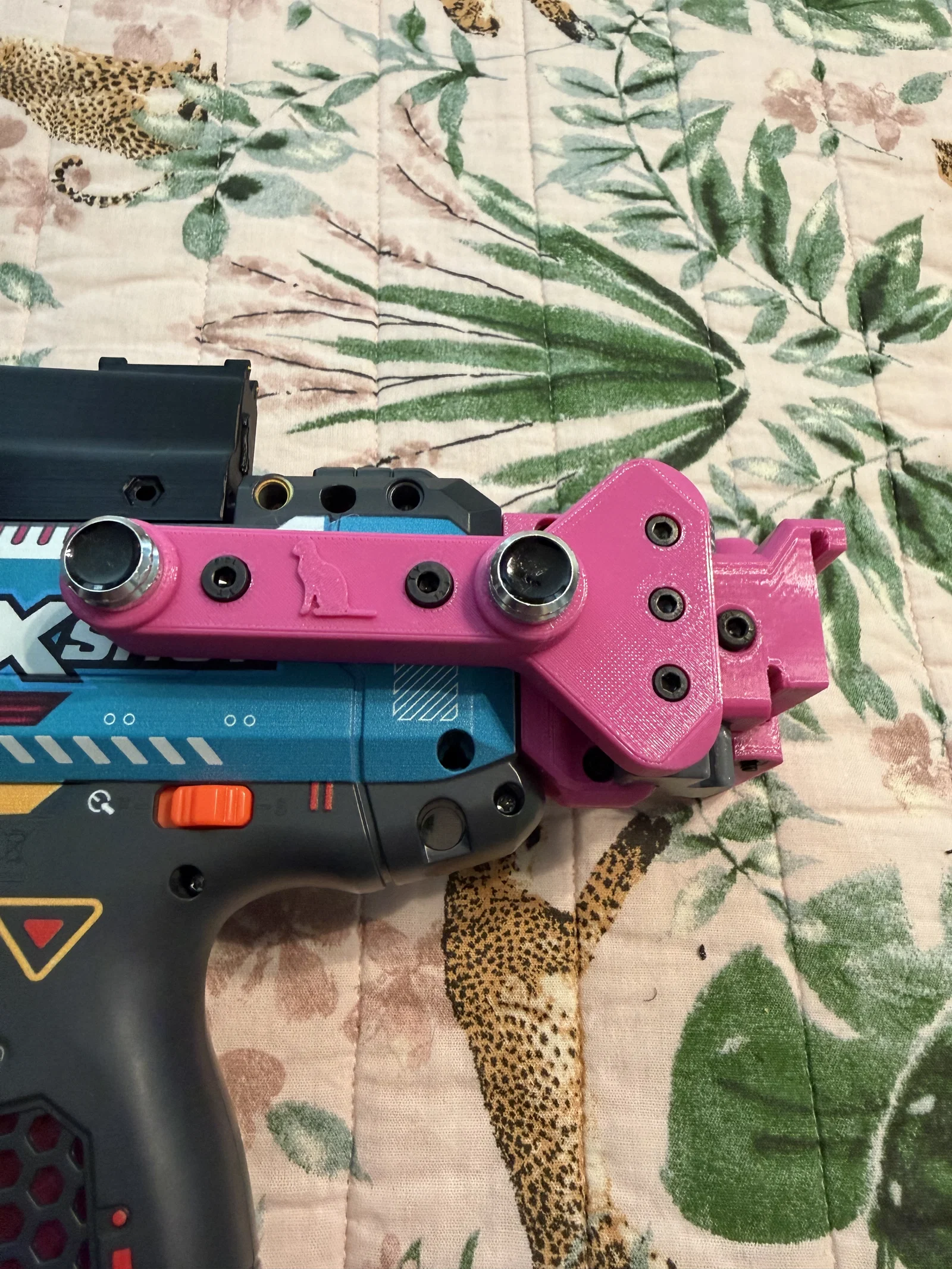

4. Thêm 2 ốc M4x10mm vào phần trung tâm của mảnh còn lại (phần có hình con mèo!). Các ốc này giúp gia cố bộ chuyển đổi.
5. Gắn các bulông fidlock vào các vị trí vòng tròn nổi trên adapter. Hãy đảm bảo chúng thật khít.

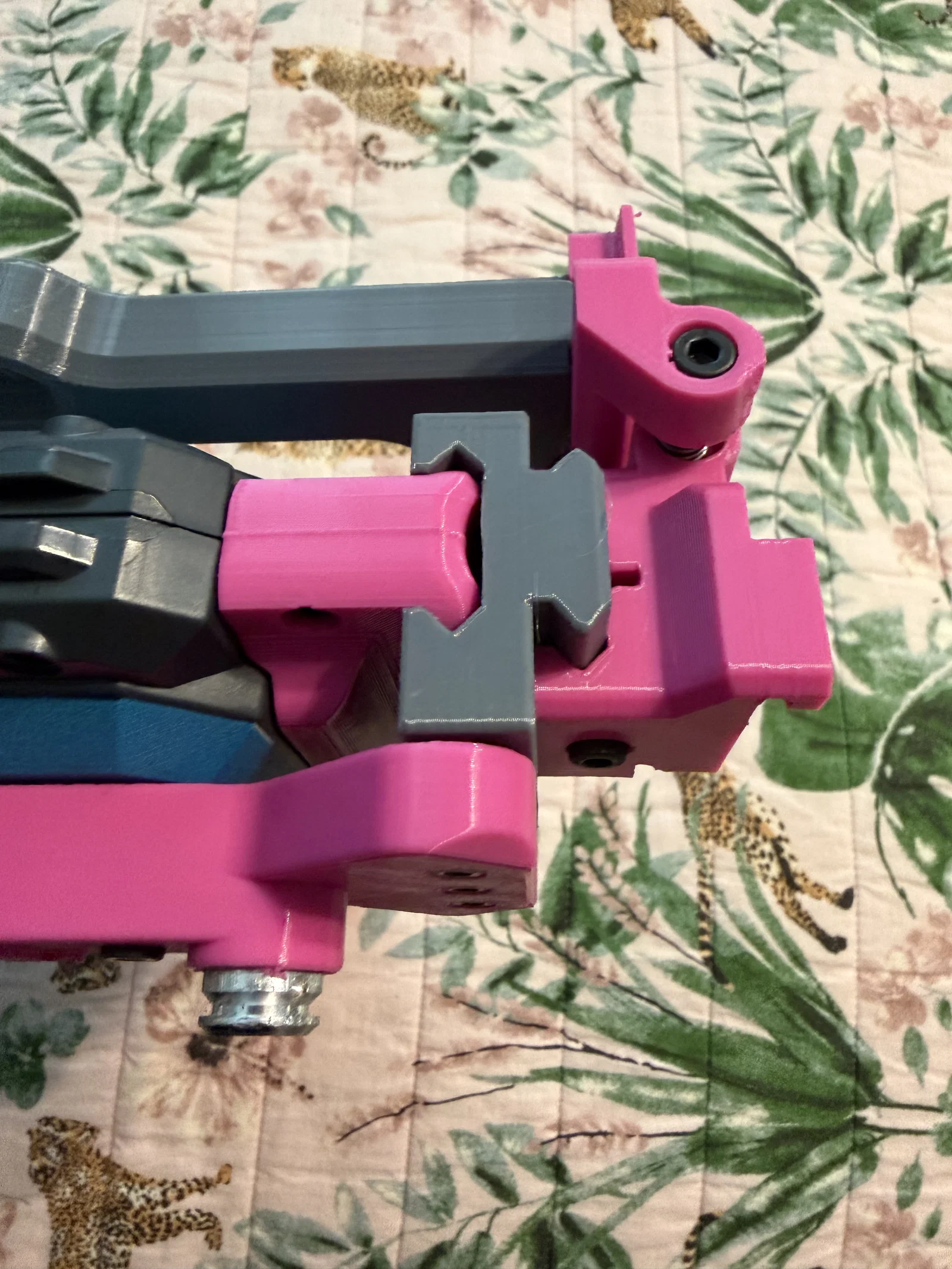

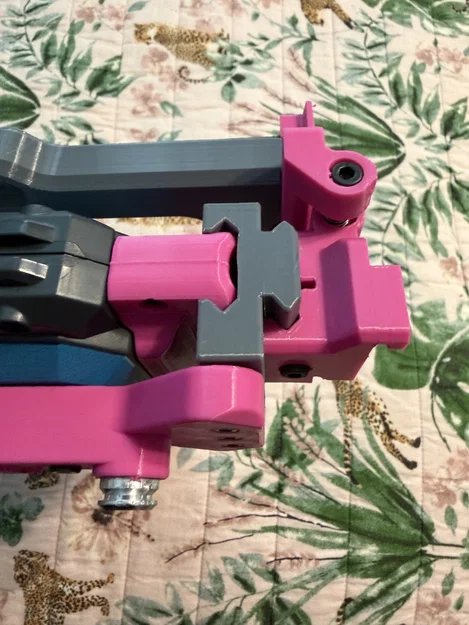

6. Đặt phần fidlock lên khu vực picatinny theo hướng bạn chọn. Khe trên adapter fidlock phải khớp vào rãnh trên phần picatinny.
7. Siết chặt 3 ốc M3x14mm để liên kết các bộ phận lại với nhau.
