Giá Đỡ Tụ Điện Động Cơ AC (Loại Đa Năng, In 3D)

Tổng quan

Đây là giá đỡ in 3D dùng để gắn tụ điện AC hình trụ tiêu chuẩn ra bên ngoài — rất hữu ích khi vị trí gắn tụ nguyên bản (thường nằm kín bên trong vỏ động cơ) bị hỏng và bạn không có không gian hoặc không muốn tìm mua linh kiện thay thế đúng kích thước gốc. Các loại tụ này đôi khi được gọi là tụ đề. Việc chuyển tụ điện ra ngoài giúp bạn không còn bị giới hạn bởi kích thước của vỏ động cơ nữa: bất kỳ loại tụ nào có thông số điện phù hợp đều có thể sử dụng được, bất kể kích thước của chúng có giống với tụ gốc hay không.

Thiết kế này bao gồm một lỗ bắt vít phổ thông, tôi cũng đã tải lên file thiết kế FreeCAD để bạn có thể chỉnh sửa lại tùy theo nhu cầu của mình.

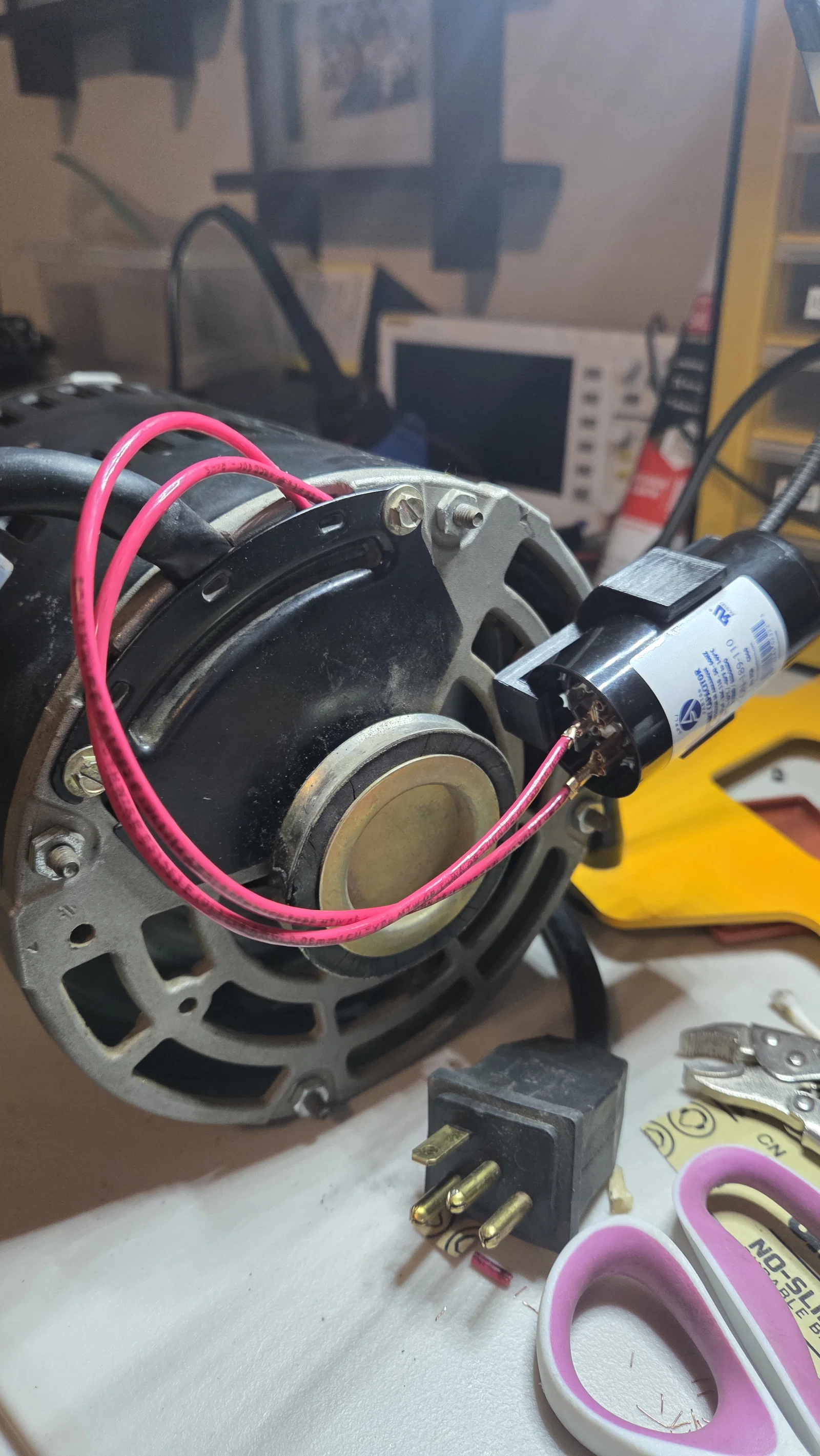

Mẫu này được tôi thiết kế từ một lần sửa chữa thực tế (cho motor quạt máy làm mát bay hơi bị hỏng tụ khởi động bên trong), nhưng phần giá đỡ này khá đa năng — nó vừa với kích thước tụ điện hình trụ thông dụng trên nhiều loại động cơ một pha nhỏ: quạt, máy thổi, máy bơm và các thiết bị có công suất tương đương.

Khả năng tương thích

Được thiết kế dựa trên kích thước tiêu chuẩn của tụ điện:

• Đường kính: ~1.44 inch (37 mm)
• Chiều cao: ~2.75 inch (70 mm)
• Đầu nối: Đầu cốt đực 1/4" (6.3mm)

Đây là một trong những kích thước tụ điện phổ biến nhất trên thị trường (phù hợp với hầu hết các loại tụ đề 189-227 MFD / 108-130 MFD và nhiều loại tụ ngậm trong dải 5-15 MFD từ các thương hiệu như Supco, Packard, Appli Parts, MARS...), vì vậy giá đỡ này có thể dùng cho nhiều loại động cơ khác ngoài mục đích ban đầu của tôi.

Thiết lập in ấn / Vật liệu

• Vật liệu: Khuyên dùng PETG. Khả năng chịu nhiệt và độ bền với tia UV/ngoài trời tốt hơn so với PLA — điều này rất quan trọng vì các giá đỡ này thường được lắp gần vỏ động cơ nóng hoặc môi trường ngoài trời.

Lưu ý lắp đặt

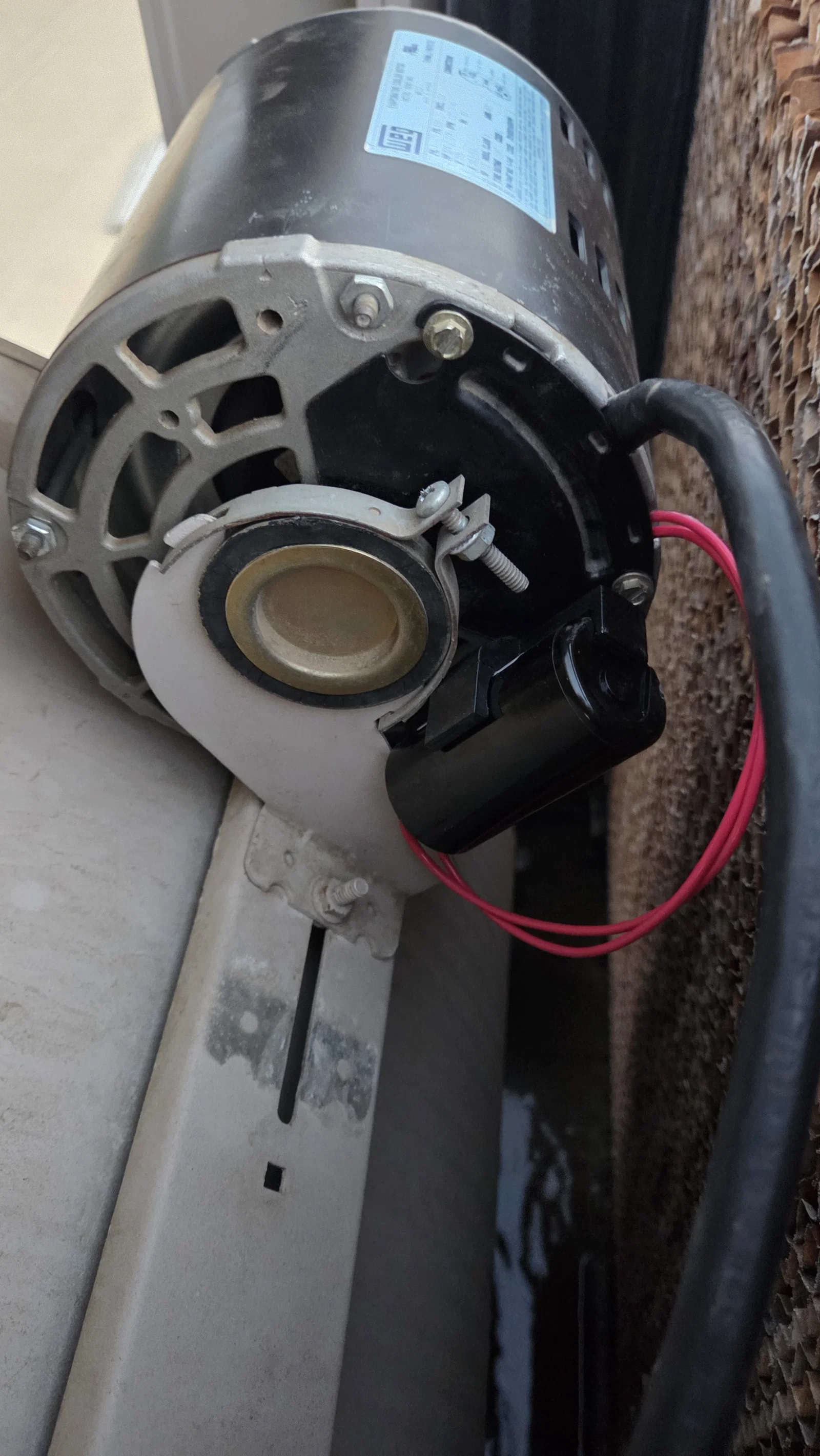

• Gắn giá đỡ vào một điểm cố định gần động cơ (khung động cơ, thân máy hoặc giá đỡ thiết bị).
• Nên đặt tụ điện sao cho các đầu cực hướng xuống dưới hoặc sang một bên, tránh hướng thẳng lên trên để ngăn nước đọng lại trên đầu cực nếu dùng ngoài trời hoặc môi trường ẩm ướt.
• Sử dụng dây điện đạt chuẩn (cách điện 300V+) và các đầu nối có bọc cách điện hoặc ống co nhiệt cho các dây dẫn nối dài — mạch tụ điện chạy ở điện áp lưới.
• Giá đỡ này chỉ có chức năng hỗ trợ vật lý; nó không cung cấp khả năng bảo vệ điện. Hãy kiểm tra kỹ xem tụ thay thế có thông số MFD/µF và điện áp phù hợp với tụ gốc trước khi sử dụng.

Lưu ý an toàn

Bộ phận này được dùng để gắn tụ điện trong mạch điện AC điện áp lưới. Nếu bạn không tự tin khi làm việc với hệ thống điện lưới, hãy nhờ kỹ thuật viên chuyên nghiệp thực hiện hoặc kiểm tra lại. Luôn ngắt điện trước khi bảo trì và xả tụ điện trước khi chạm vào — tụ điện có thể tích điện nguy hiểm ngay cả khi đã ngắt nguồn.
