Bản MOD vòng bi chà (Thrust bearing) cho trục Z của Voron Trident
Bản MOD cho Voron Trident giúp giảm áp lực đè lên trục Z bằng cách sử dụng vòng bi chà 51100, giúp triệt tiêu hiện tượng Z-banding và bảo vệ động cơ bước khỏi tải trọng lớn một cách hiệu quả.
Mô tả
Vấn đề: Trọng lượng của bàn in/trục Z liên tục đè lên các trục vít me (lead screws), gây áp lực nén lên vòng bi của động cơ bước trục Z. Kết hợp với hiện tượng rung lắc của vít me, điều này tạo ra các vết sọc ngang "Z-banding" trên bản in và làm hỏng động cơ.

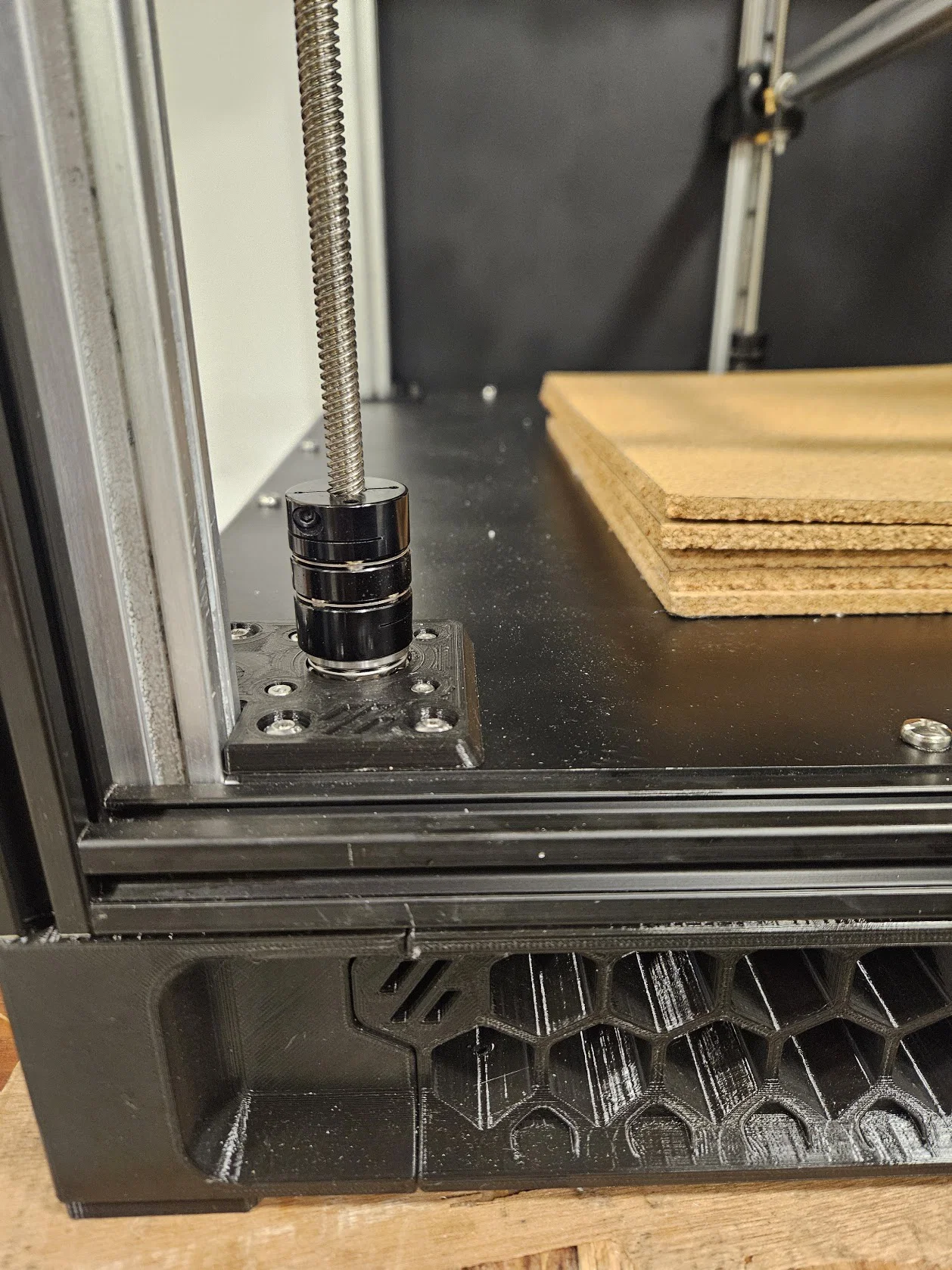

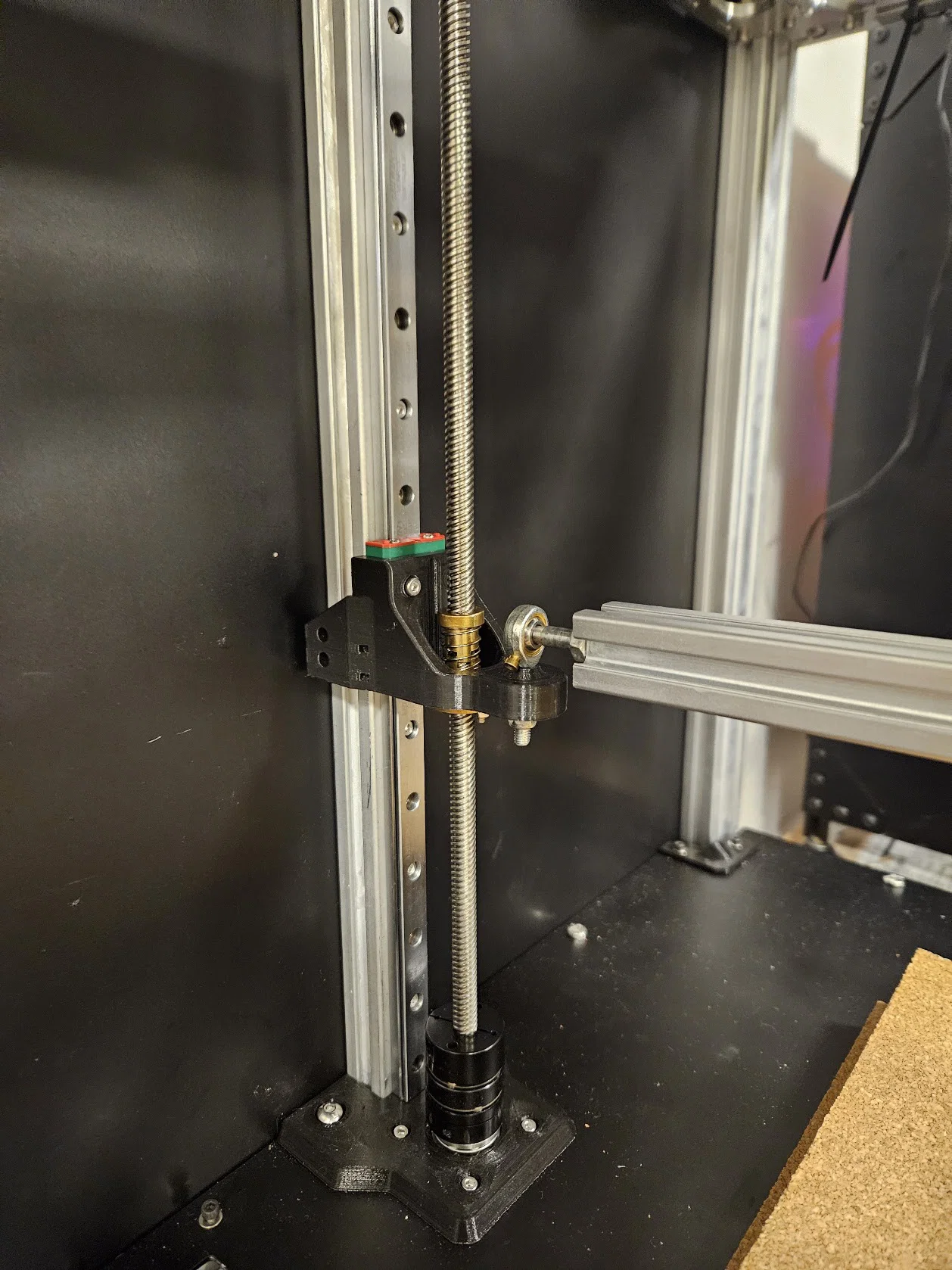

Giải pháp: Lắp một vòng bi chà (thrust bearing) vào trong vỏ nhựa in đặt trên đỉnh động cơ bước. Trục vít me sẽ tựa hoàn toàn lên vòng bi này thay vì cọ xát trực tiếp vào trục động cơ, giúp cách ly hoàn toàn động cơ khỏi tải trọng đè xuống.

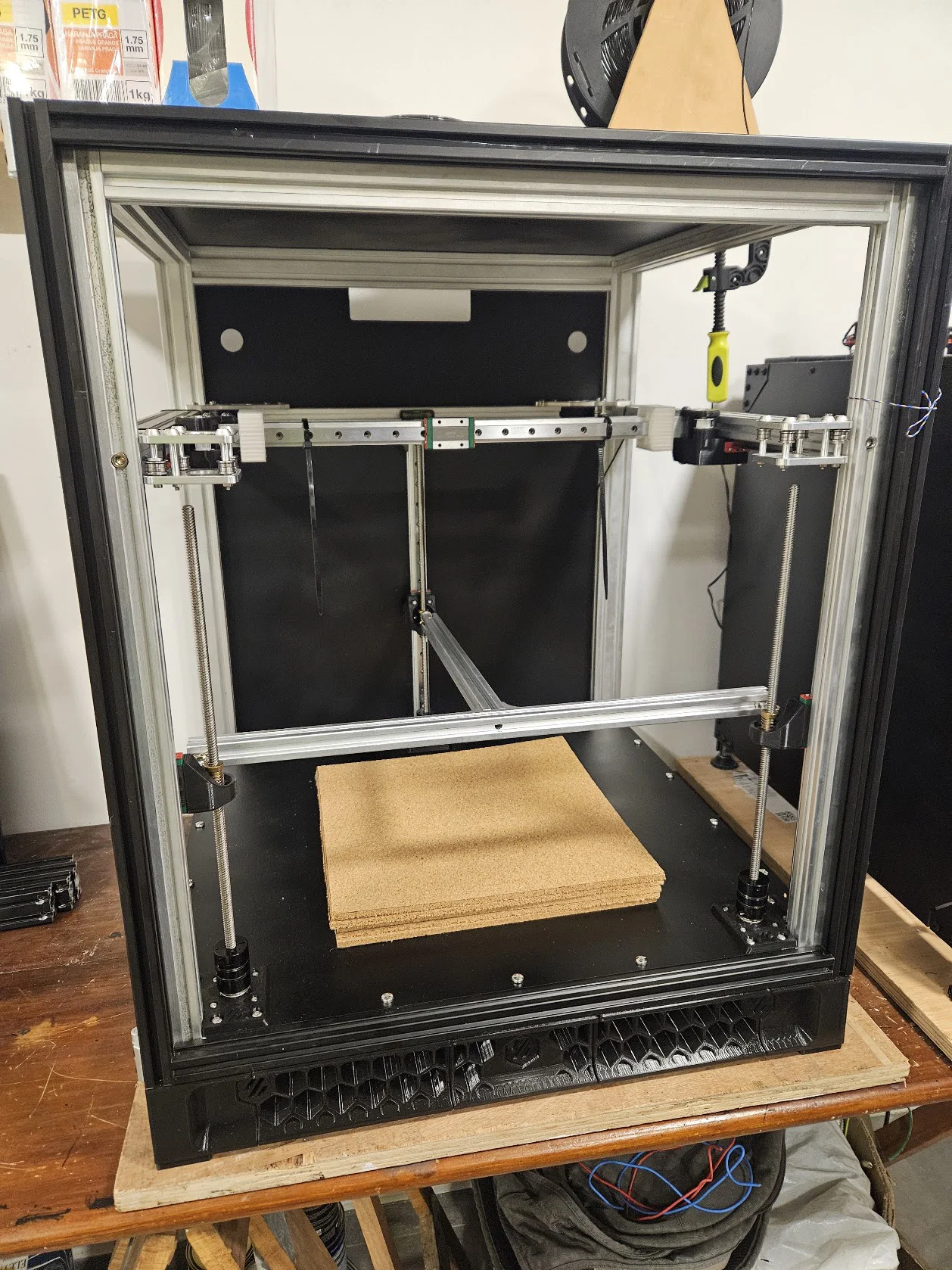

Cách mình lắp đặt: Các bộ phận được dùng là giá đỡ động cơ Z gốc của Voron, lắp trên tấm thép 2.5mm với lỗ 24.05mm (cần chỉnh thông số horizontal expansion cho chuẩn).
Vật liệu: Chỉ nên in bằng nhựa ABS.
BOM (Danh sách vật tư): Vòng bi chà 51100 (Thrust Ball Bearing)
- Đường kính trong (d): 10 mm
- Đường kính ngoài (D): 24 mm
- Độ dày (T): 9 mm
