Khay Để Đồ 2DIN Cho Suzuki Alto Works Thế Hệ 4 (HA11S/HB11S/HA21S/HB21S)
Thiết kế khay để đồ 2 tầng đơn giản giúp tận dụng khung 2DIN trống trên xe Suzuki Alto Works (HA11S/HB11S/HA21S/HB21S). Sản phẩm có sẵn lỗ đi dây cáp, tận dụng ốc zin và phù hợp để in 3D bằng nhựa chịu nhiệt như PETG.
Mô tả

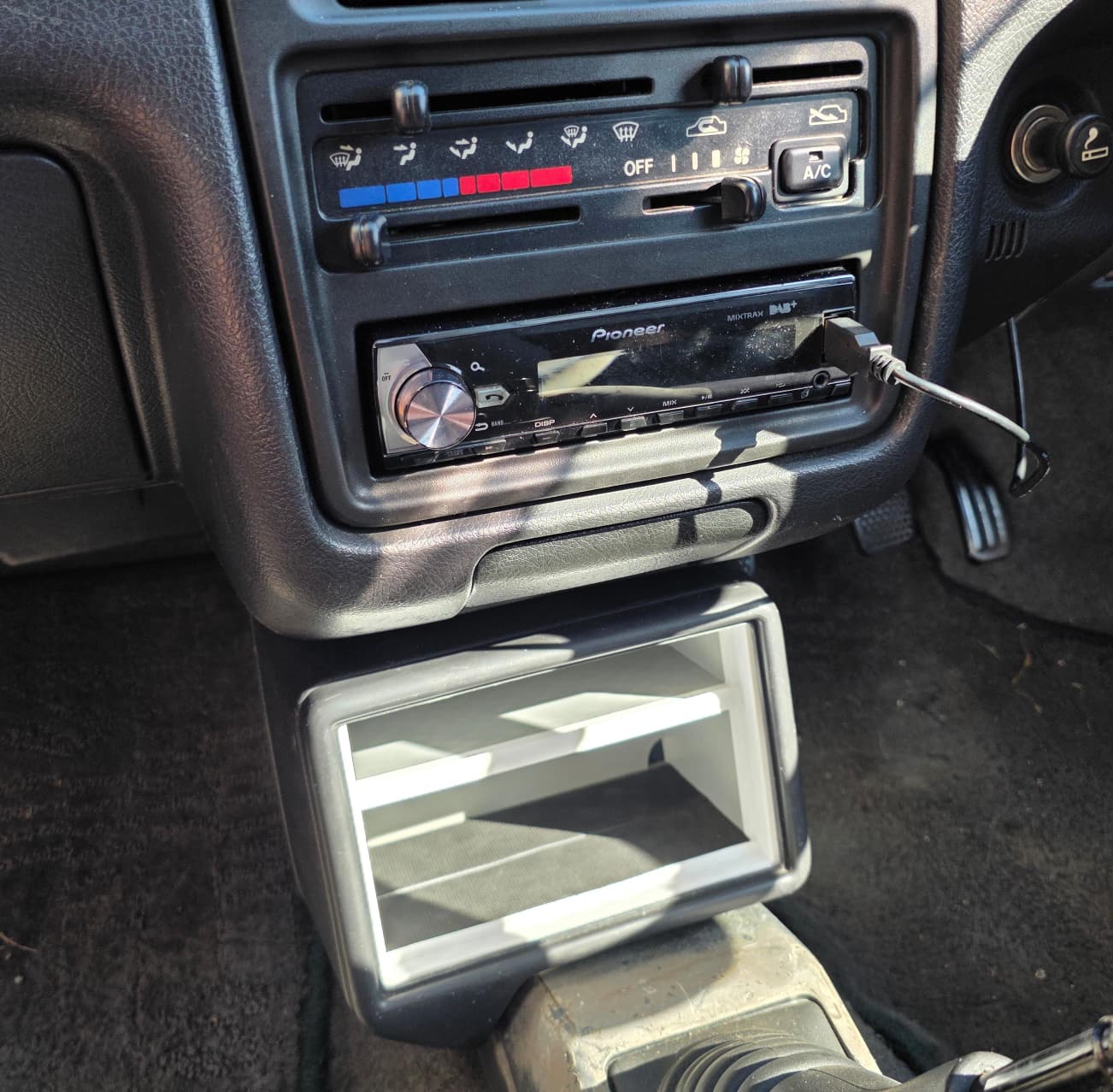

Đây là một thiết kế cơ bản giúp chuyển đổi khung 2DIN/Double DIN trống thành một ngăn để đồ tiện dụng. Mẫu này được thiết kế để lắp đặt trực tiếp vào phần nhựa ốp táp-lô mà không cần dùng khung sắt gắn đài. Mỗi ngăn đều có một lỗ ở góc để bạn luồn dây cáp (cho sạc không dây, v.v.).

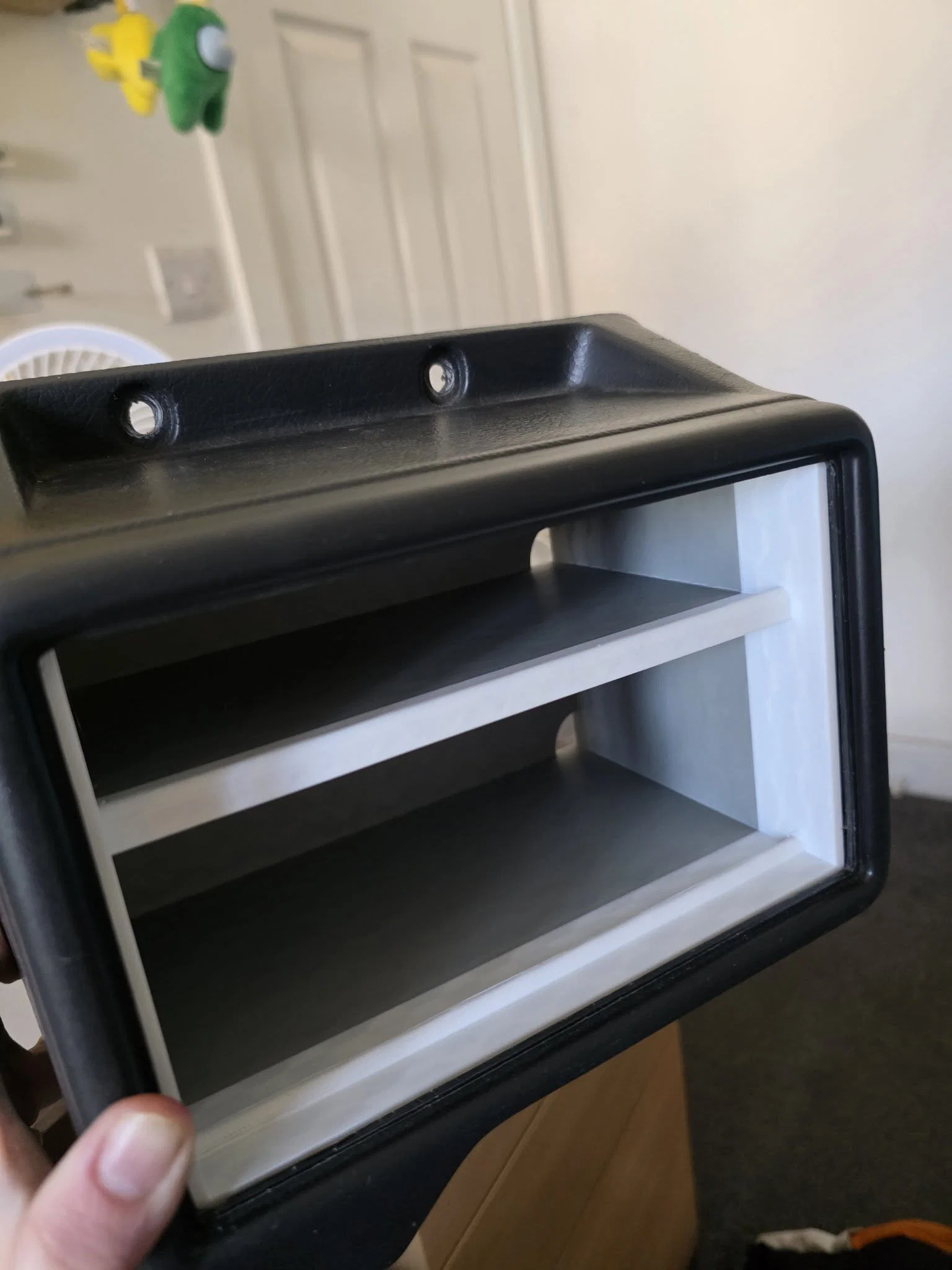

Tôi làm mẫu này cho chiếc Alto Works HA11S đời 1995 của mình, nhưng nó cũng sẽ vừa với các phiên bản khác nếu chúng dùng chung khung 2DIN như trong hình. Mẫu này tận dụng lại 4 con ốc M4 zin của khung, tôi không còn ốc zin nên cũng không chắc bạn có cần ốc dài hơn không - trường hợp của tôi thì ốc cũ hơi dài nên tôi phải dùng thêm long đền.
Nếu bạn là người rành về thiết kế, LÀM ƠN đừng ngại cải tiến mẫu này và dùng nó làm nền tảng nhé! Tôi vẫn còn là lính mới trong lĩnh vực thiết kế 3D và đây là bản in 'chức năng' đầu tiên của tôi nên chắc chắn vẫn còn nhiều chỗ để tối ưu :)
Tôi khuyên bạn nên in bằng nhựa PETG hoặc loại bền hơn để chịu được nhiệt độ cao bên trong xe. Tôi đã thử in bằng PLA và hiện tại vẫn ổn, nhưng tôi không chắc nó sẽ chịu được nắng nóng mùa hè hay không!
