Nhíp đo mạch (DMM Probe Tweezer) cho đồng hồ vạn năng

Nhíp đo mạch (DMM Probe Tweezer) – Công cụ kiểm tra SMD DIY

Đây là mẫu nhíp đo gắn vào đồng hồ vạn năng (DMM) do mình tự thiết kế từ đầu, giúp việc đo các linh kiện dán SMD (Surface-Mount Device) trở nên nhanh chóng, dễ dàng và chính xác hơn.

Thay vì phải loay hoay giữ hai que đo tiêu chuẩn cùng lúc, cặp nhíp này cho phép bạn chạm vào cả hai cực của linh kiện chỉ bằng một tay, giúp việc đo đạc cực kỳ tiện lợi—đặc biệt là với điện trở, tụ điện, diode, LED và các linh kiện điện tử nhỏ khác.

Thiết kế tập trung vào các tiêu chí:

• Cầm nắm thoải mái và thuận tiện
• Que đo được căn chỉnh ổn định
• Dễ dàng lắp ráp
• Cấu tạo bền bỉ, sử dụng lâu dài
• Phù hợp cho công việc sửa chữa điện tử, làm mạch thử nghiệm và các dự án DIY

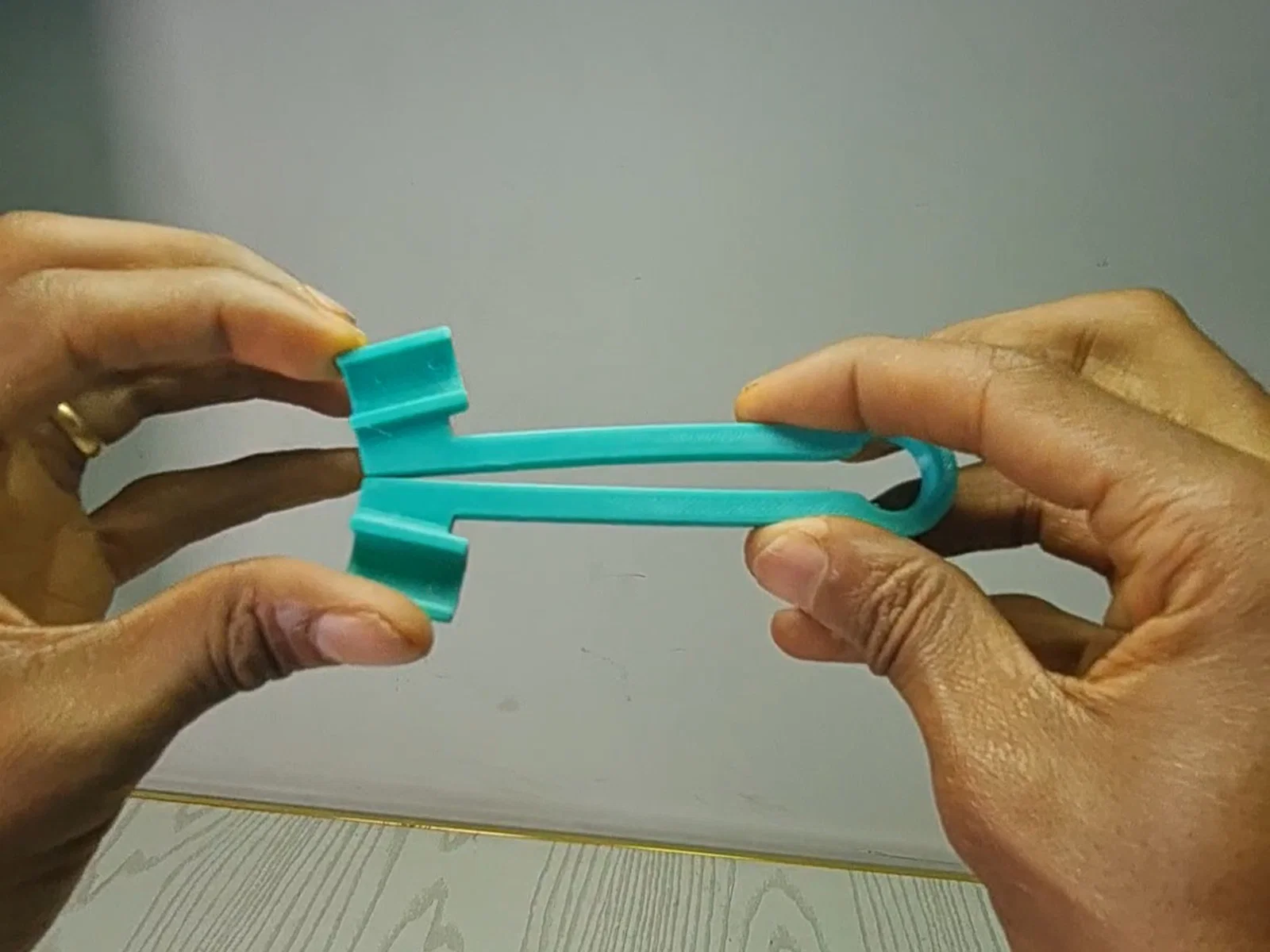

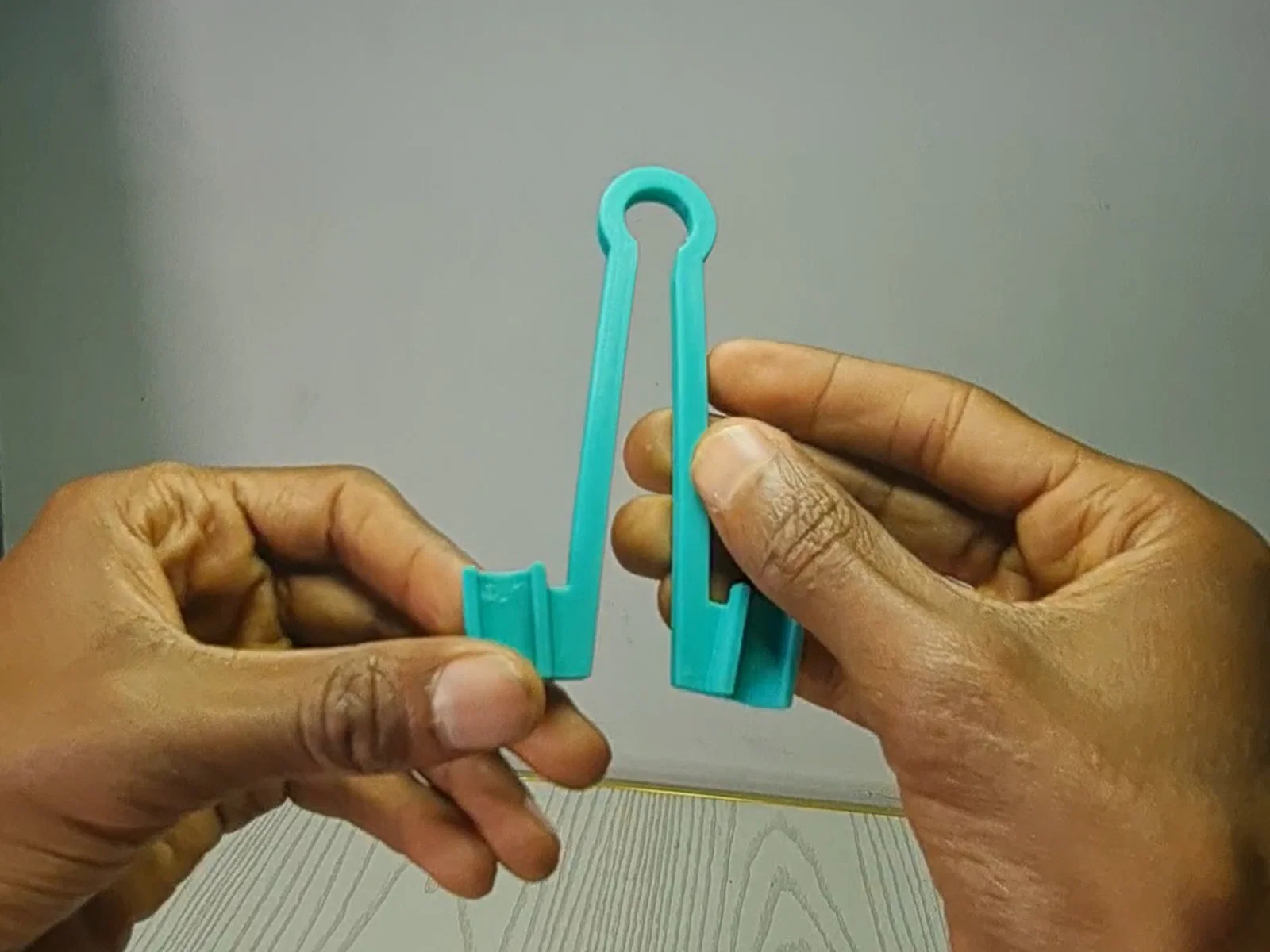

Mô hình này được thiết kế để in 3D và lắp ráp bằng que đo vạn năng thông thường (hoặc các đầu tiếp xúc kim loại tương thích, tùy vào cách bạn làm). Không cần công cụ đặc biệt ngoài việc lắp ráp cơ bản.

Đặc điểm

• Thiết kế từ đầu
• Nhẹ và thuận tiện khi sử dụng
• Lý tưởng để kiểm tra linh kiện SMD
• Dễ in ấn
• Dễ lắp ráp cho người mới bắt đầu
• Tương thích với hầu hết các đồng hồ vạn năng tiêu chuẩn (tùy thuộc vào que đo bạn dùng)

Thông số in

• Chiều cao lớp (Layer Height): 0.20 mm
• Độ phủ (Infill): 20–30%
• Độ dày tường (Walls): 3–4
• Chất liệu: PLA, PETG, hoặc ABS
• Hỗ trợ (Supports): Chỉ dùng khi cần thiết (tùy theo hướng đặt vật in)

Lắp ráp

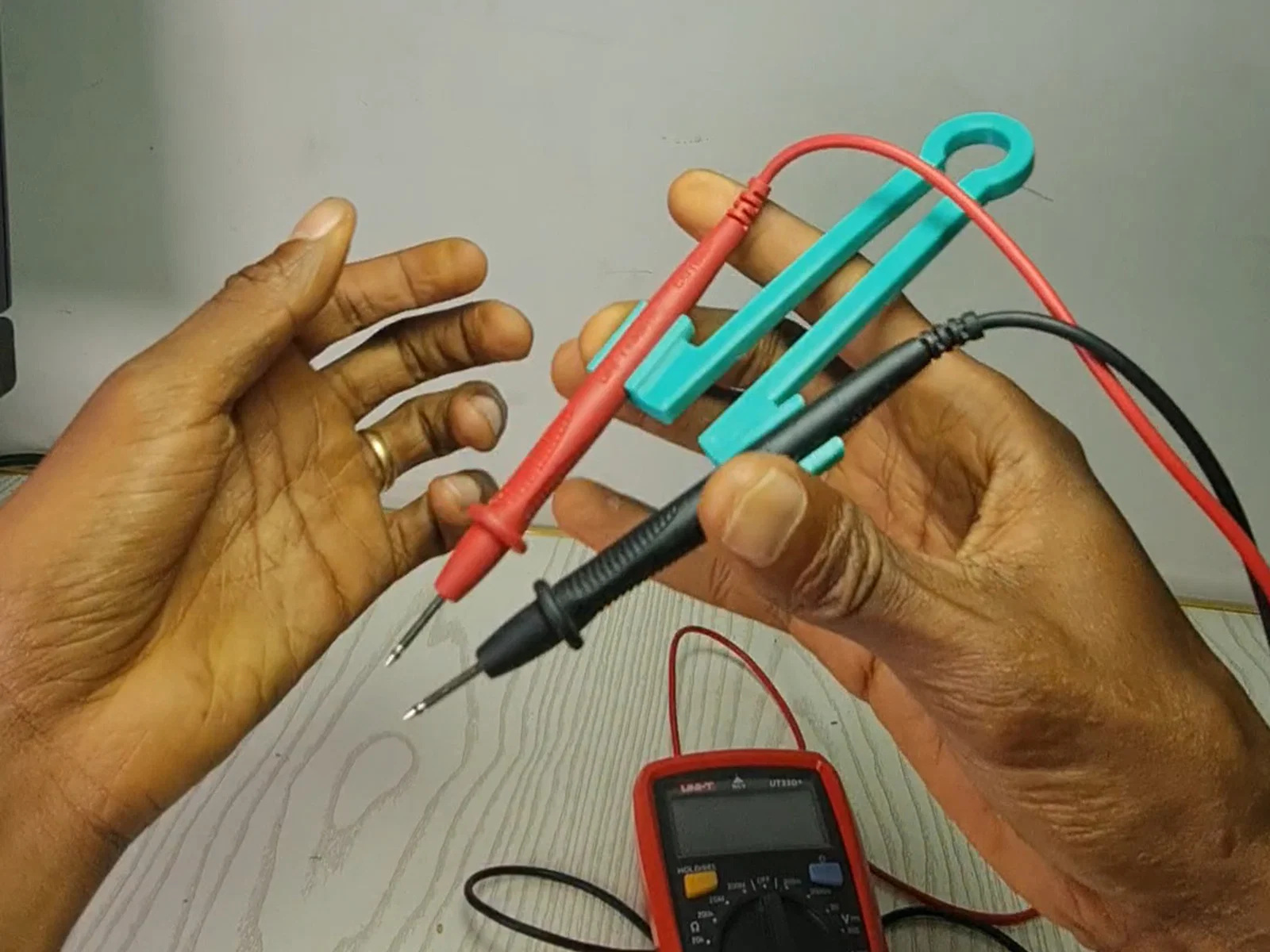

Lắp các que đo vạn năng hoặc đầu tiếp xúc kim loại vào các vị trí đã thiết kế sẵn và cố định nếu cần. Kết nối vào đồng hồ vạn năng và kiểm tra thông mạch trước khi sử dụng.

Giấy phép

Vui lòng không phân phối lại hoặc bán mô hình này nếu không ghi nguồn. Nếu bạn đã in, mình rất mong được nhìn thấy thành quả của bạn—đừng ngần ngại chia sẻ ảnh hoặc để lại đánh giá nhé.

Chúc các bạn in ấn và đo đạc thành công!
