Nắp đậy ren cho ống hút chữa cháy RD130

Nắp đậy ren cho ống hút chữa cháy với ren RD130 theo tiêu chuẩn DIN405. Dùng để bảo vệ phần ren khỏi bụi bẩn, tránh gây khó khăn khi lắp đặt hoặc vặn khớp nhanh trong các cuộc thi.

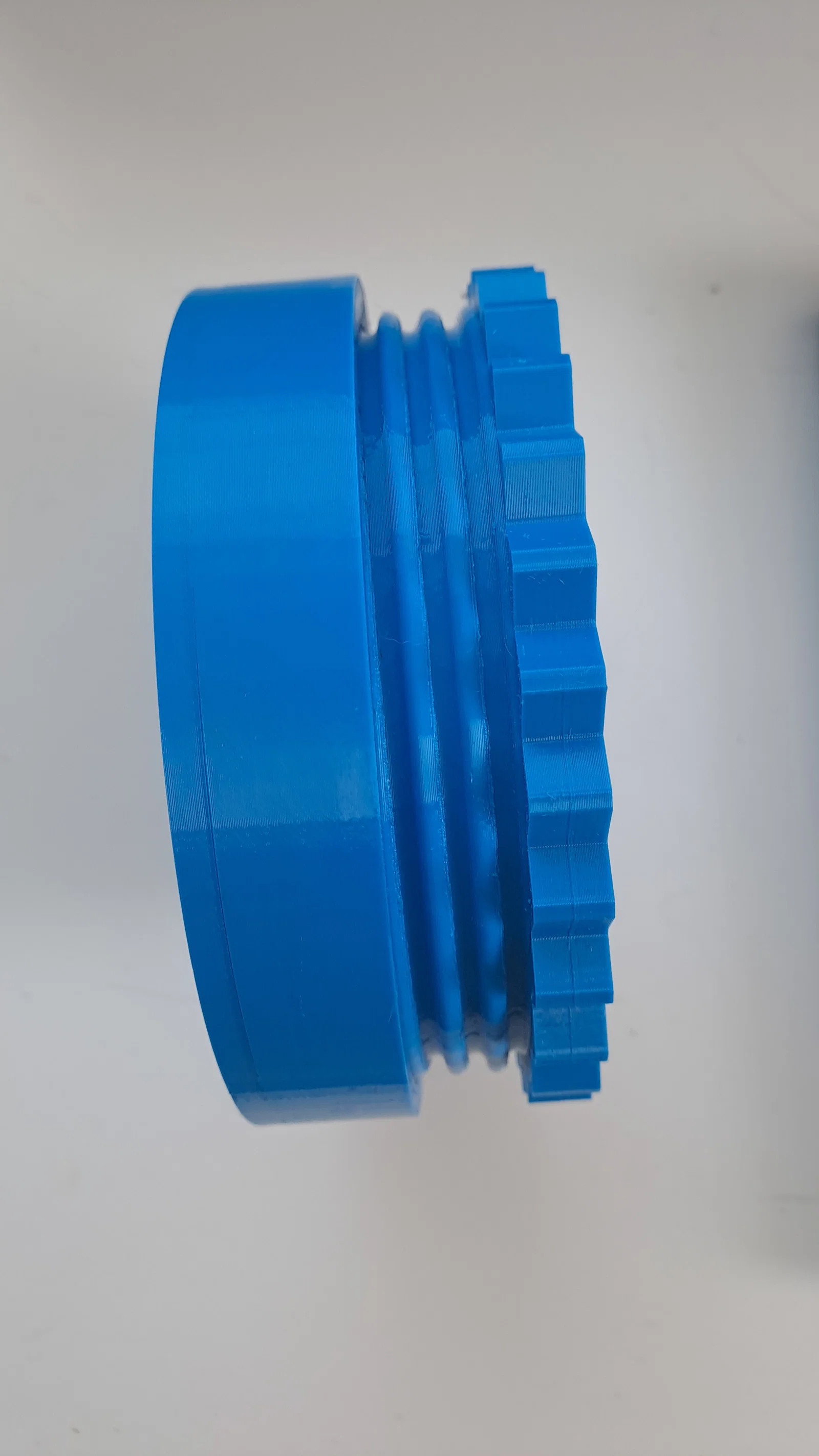

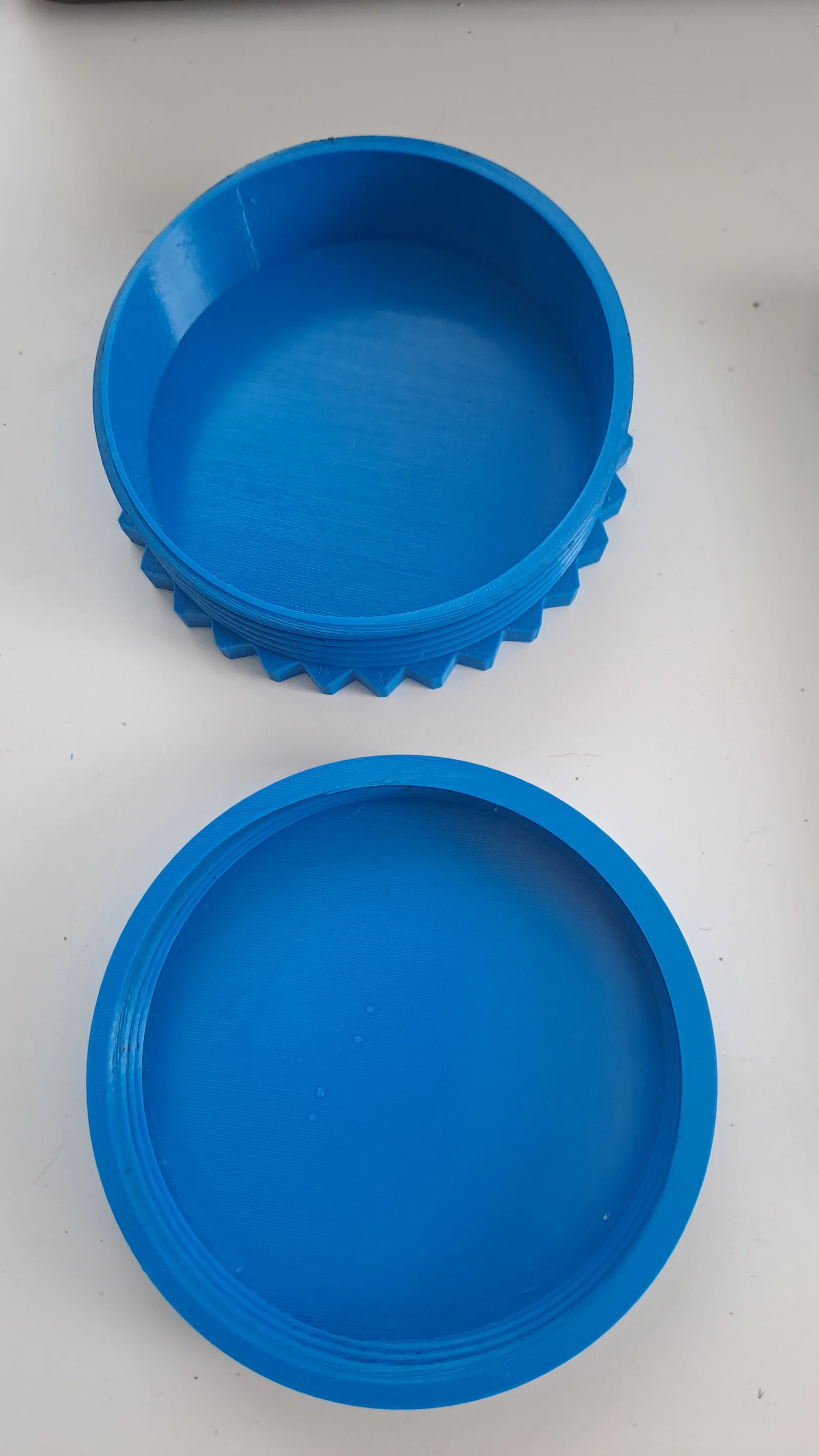

Tôi đã in cả hai chi tiết bằng nhựa PETG với thiết lập độ dày lớp in 0,2mm, infill kiểu gyroid 30% và sử dụng hỗ trợ (support) dạng cây (tree support) cho phần ren.

Thật không may, dung sai của mẫu này hơi chặt, nên tôi đã thử nghiệm và thấy hiệu quả nhất khi điều chỉnh trong slicer như sau:

• Phóng to phần đai ốc (nut) ở trục X và Y lên 100,5%, giữ nguyên trục Z để không làm hỏng bước ren.
• Thu nhỏ phần bu lông (bolt) ở trục X và Y xuống 99,5%, giữ nguyên trục Z để không làm hỏng bước ren.

Mẫu này được thiết kế bằng Fusion 360, nhưng vì thư viện DIN405 không có sẵn trong phần mềm, tôi phải tự tạo file XML. Đây chính là nguyên nhân dẫn đến vấn đề dung sai chưa được tính toán kỹ, vì vậy việc điều chỉnh tỉ lệ ở trục X và Y là cần thiết để các chi tiết khớp với nhau hoàn hảo.
