Bumper Chống Rung Cho Phụ Kiện Làm Kem KitchenAid

Tôi đang dùng một chiếc máy KitchenAid đời cũ, loại cần gạt từ những năm đầu thập niên 80. Nó cực kỳ bền bỉ, nhưng sau mấy thập kỷ sử dụng thì cũng bắt đầu có độ rơ.

Phụ kiện làm kem cho KitchenAid hoạt động dựa trên khớp nối ma sát và bánh cóc. Đây là thiết kế khá thông minh, vì khi kem đông cứng quá mức, nó sẽ hơi cong và tự tách ra thay vì làm hỏng phụ kiện hay máy trộn.

Tuy nhiên, do chiếc máy cũ của tôi đã khá lỏng lẻo, nên việc này trở nên hơi... mong manh, thậm chí là hồi hộp. Tôi đã thử cải thiện bằng cách cắt miếng găng tay cao su lót giữa trục xoay với máy và giữa trục với lưỡi dao, nhưng vẫn chưa đủ: khi kem đông lại, cái tô bắt đầu lắc qua lắc lại, nếu tôi không canh chừng tốc độ kỹ thì nó sẽ sập ngay.

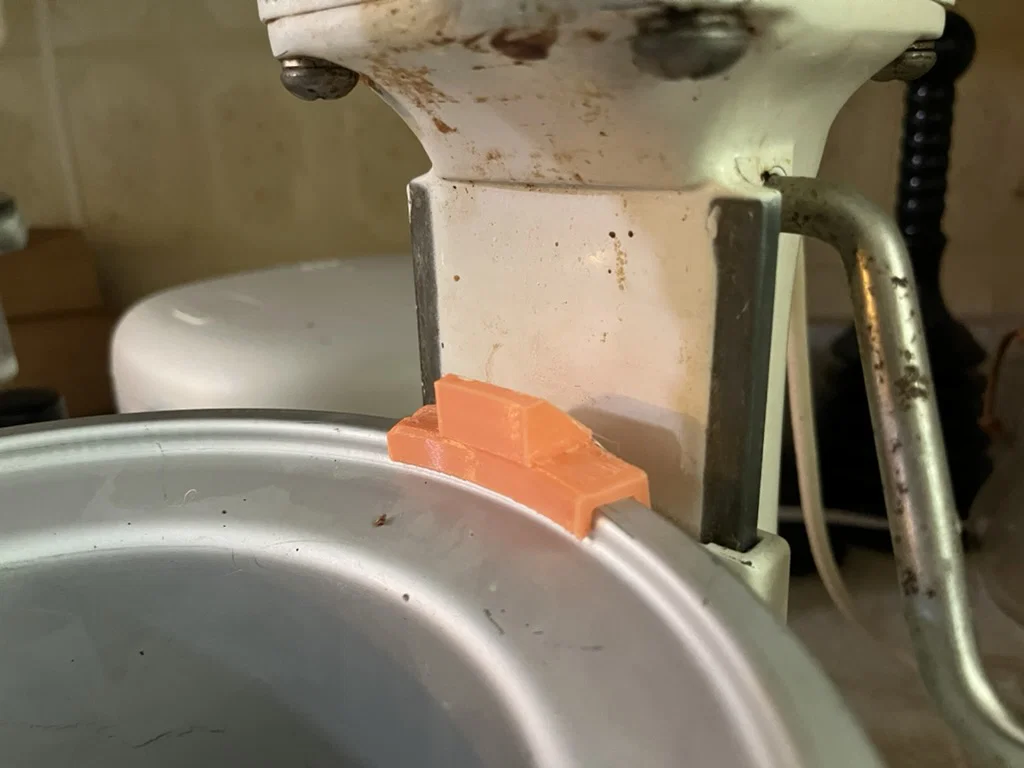

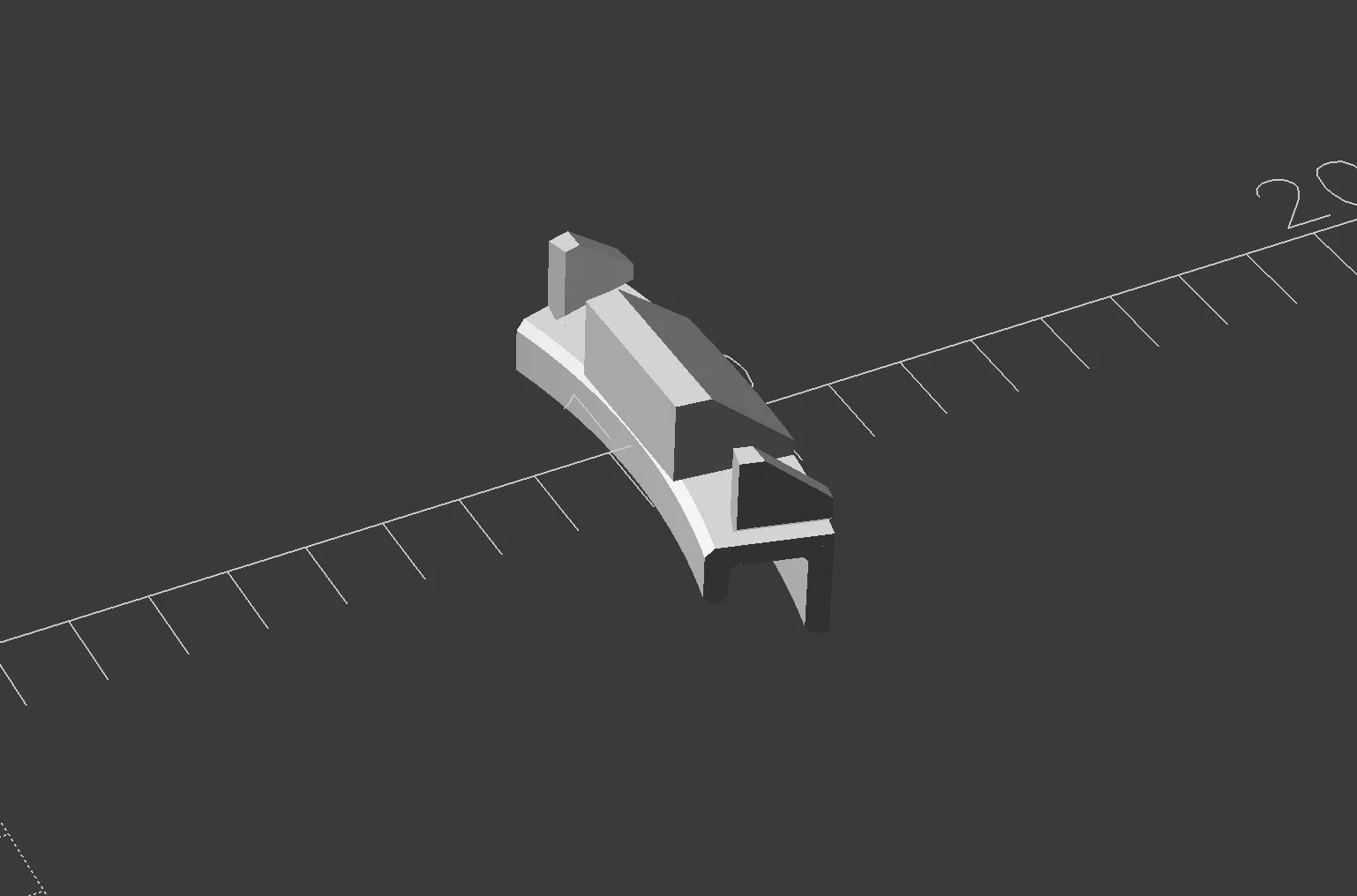

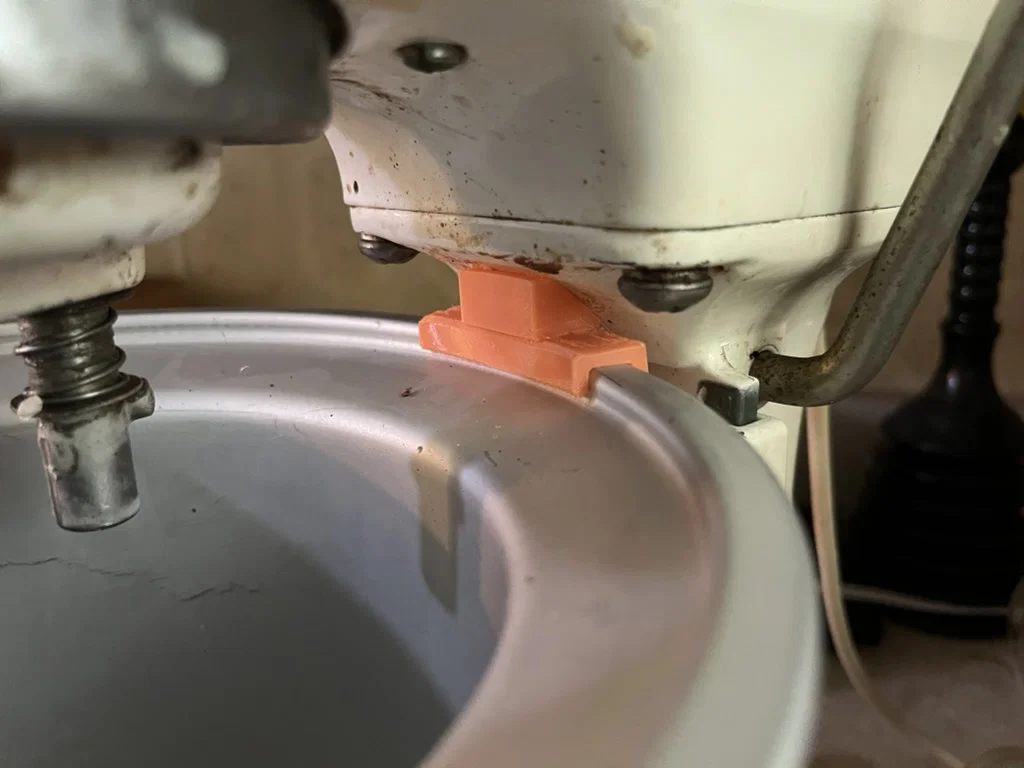

Thế là tôi đã thiết kế nhanh một linh kiện bằng OpenSCAD. Nó khớp vào phần vành ở phía sau (như hình minh họa), giúp lấp đầy khe hở và làm máy chạy êm ái hơn nhiều.

LƯU Ý: thiết kế này dành cho máy KitchenAid loại cần gạt, không phải loại đầu xoay. Tôi có đính kèm file script để mọi người có thể tùy chỉnh cho các dòng máy sau.

In ấn

Bạn nên dùng nhựa TPU cho phần này: nó được thiết kế để to hơn vài mm và nén chặt vào vị trí. Các loại nhựa cứng như PLA hay PETG có thể làm hỏng bánh cóc trên cần gạt, nên đừng dùng nhé!

Tôi dùng loại TPU có độ cứng cao: Justmaker TPU 64-D, màu hồng. Kết quả tốt nhất trên đầu in 0.4 là in 2 tường (walls), bao gồm cả mặt trên và dưới, với chế độ lấp đầy concentric.

Chi tiết này được thiết kế để in không cần hỗ trợ (supports), đặt mặt dốc xuống dưới, dùng phiên bản có "tai". Sau khi in xong bạn chỉ cần dùng kìm cắt nhựa để tỉa phần tai đi. Nếu cạnh ngoài có hơi thô ráp một chút (tôi cũng bị nhưng không đáng kể), bạn cũng có thể dùng kìm tỉa cho sạch.

Tôi cũng đính kèm phiên bản không có "tai", nếu máy in của bạn hỗ trợ vật liệu chống thì nên dùng phiên bản đó nhé.
