PinHeaderClip - Giải pháp đơn giản cho đầu nối Dupont lỏng lẻo

PinHeaderClip là gì?

Các đầu nối pin header cái — mấy cái vỏ nhựa đen nhỏ (thường gọi là đầu nối Dupont, jumper wire housings, hay crimp housings) dùng để cắm vào chân pin header đực 2.54 mm (0.1″) — thường rất lỏng lẻo. Chúng không có chốt khóa thực thụ để giữ lại. Chỉ cần một lực kéo nhẹ, rung động từ quạt hay mô-tơ, hoặc do đi dây không khéo là đầu nối có thể bị tuột ra một phần, dẫn đến chập chờn hoặc mất kết nối.

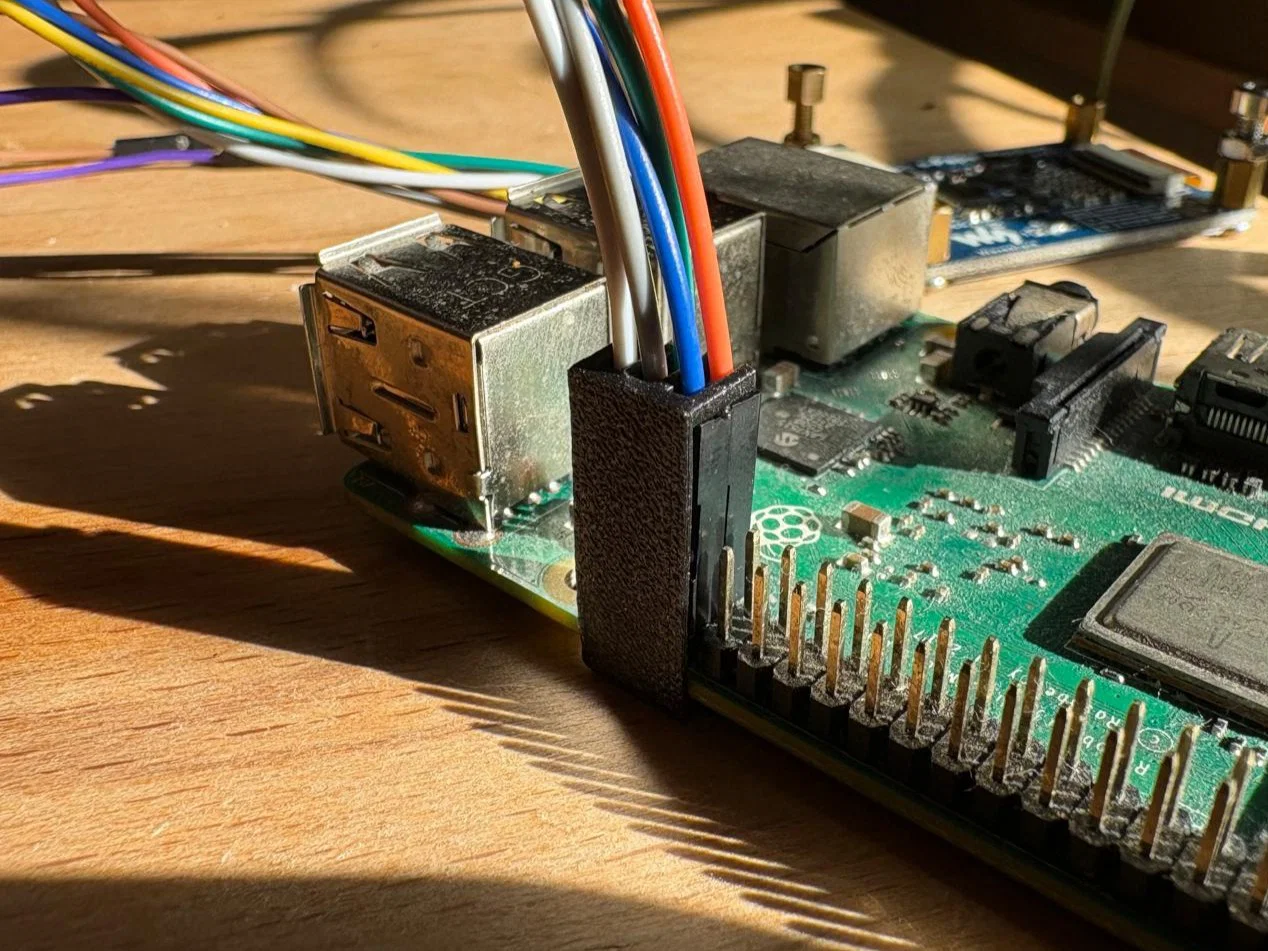

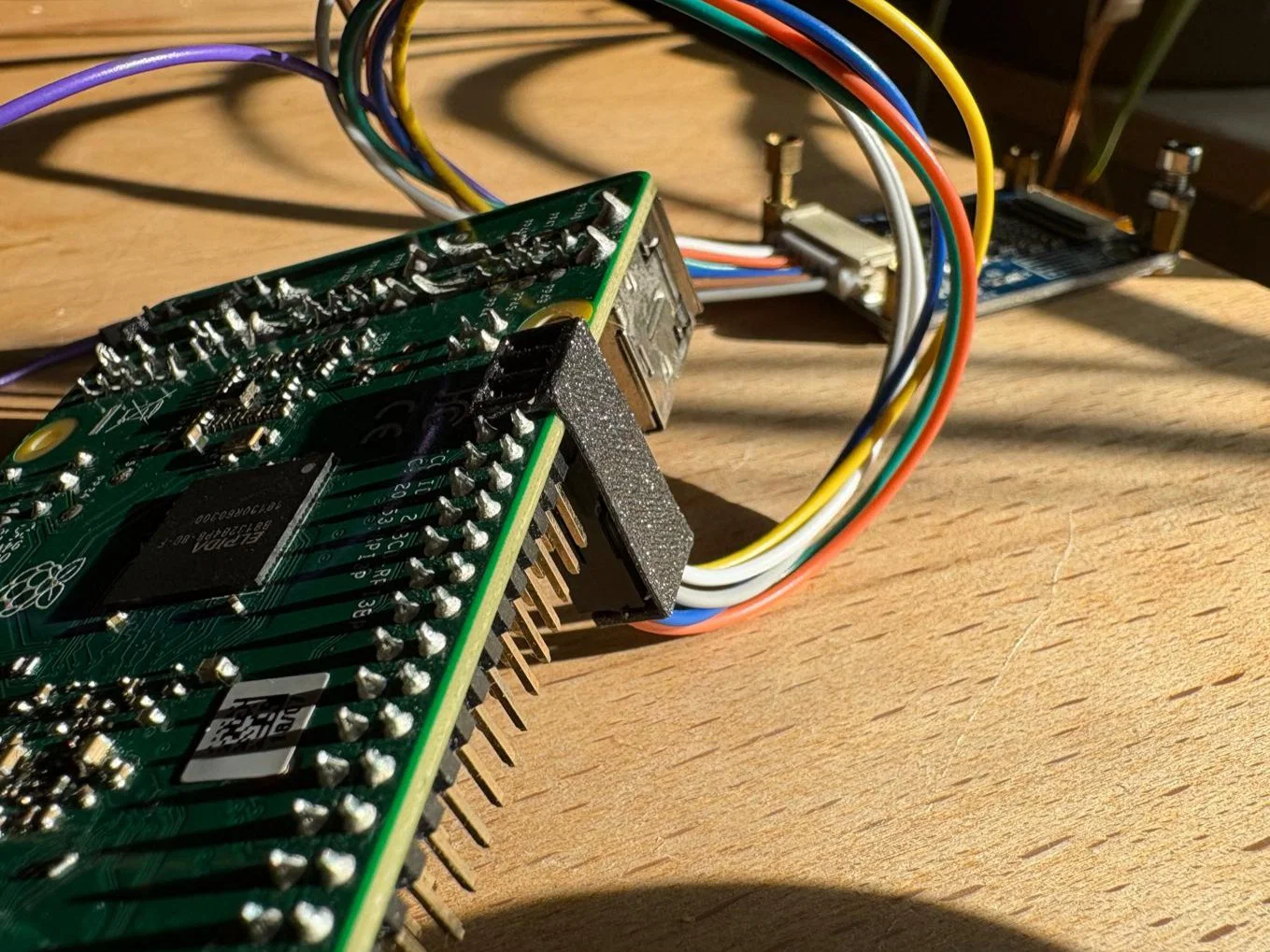

Đây là vấn đề rất phổ biến trên máy in 3D, robot, xe RC, máy bay không người lái và bất kỳ dự án nào có chuyển động, rung lắc hoặc thường xuyên tháo lắp. PinHeaderClip là một kẹp 3D-printable miễn phí, dạng tham số giúp giải quyết chuyện đó: một chi tiết hình cầu nhỏ với chân hình nĩa ở hai đầu giúp kẹp chặt vào đế của pin header đực, hai bên đầu nối cái, cố định toàn bộ vỏ cắm sát vào bo mạch để không bị nhấc lên, lung lay hay tuột ra do sức căng của dây.

Truy cập trình tạo tham số tại: https://rbelnienk.github.io/PinHeaderClip/

Cách sử dụng trình tạo tham số

1. Thiết lập "Number of Pins" (Số chân) tương ứng với độ rộng đầu nối của bạn (số lượng chân ngang).

2. Thiết lập "Length between PCB bottom and Female Pin Header Top" (Chiều dài từ đáy PCB đến đỉnh Header cái) — hãy đo thông số này trên bo mạch của bạn. Nhấp vào biểu tượng (i) bên cạnh để xem sơ đồ hướng dẫn đo chính xác. Thông số này giúp kẹp biết được độ cao cần thiết để vươn từ mặt dưới PCB lên đến đỉnh header cái.

3. Tùy chọn — "More options" (Các tùy chọn khác) cho những thiết lập ít phổ biến hơn:

Pin-header rows — chuyển sang 2 hàng cho header hai hàng (2×N); các chấu nĩa sẽ dài gấp đôi để chạm tới cả hai hàng.

Offset — thêm chiều dài chấu nếu pin header của bạn nằm lùi vào trong so với mép PCB.

Close one foot — biến một đầu thành điểm chặn cố định thay vì rãnh hở, giúp kẹp chỉ cần trượt vào từ một phía và không bị tuột ra ở đầu kia.

Pad outer tines to full width — giữ cho các chấu ngoài cùng có cùng độ rộng với các chấu ở giữa khi tạo nhiều rãnh liền kề nhau.

4. Nhấn "Download STL" và tiến hành slice.

Cài đặt in khuyến nghị

Filament: PETG

Nozzle: 0.4 mm (0.2–0.3 mm sẽ sắc nét hơn)

Support: Không cần

Nên dùng PETG thay vì PLA. PETG dẻo hơn và độ bám dính giữa các lớp tốt hơn, điều này rất quan trọng ở đây — các chấu nĩa cần sự đàn hồi nhẹ để khớp vào pin header mà không bị nứt. PLA giòn hơn và dễ gãy các chấu mỏng dưới áp lực này.

Nozzle 0.4 mm là dùng ổn cho chi tiết này; nếu có nozzle 0.2–0.3 mm, chi tiết sẽ sắc nét hơn ở phần nĩa và rãnh. Kẹp in nằm phẳng, phần nĩa hướng lên trên nên không cần support.
