U.B. Funkeys Hub - FunkeyShifter (Bộ Hub thay thế in 3D)

FunkeyShifter là linh kiện thay thế có thể in 3D cho bộ hub U.B. Funkeys MegaByte nguyên bản.

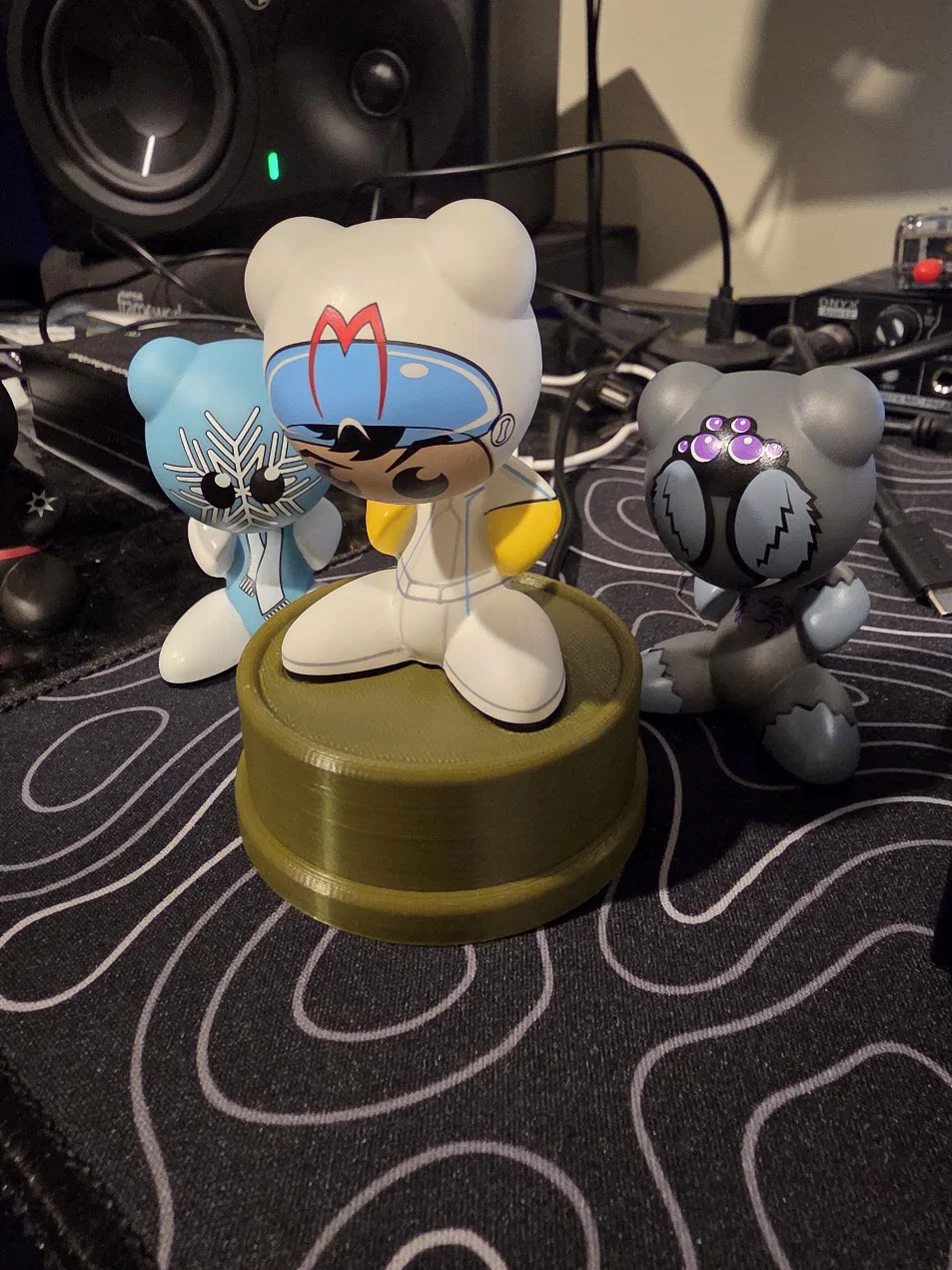

“Super Hub” này hoạt động như một cổng kết nối độc lập bình thường với các mô hình Funkey đặt bên trên, sử dụng các chân pogo pin để đọc điểm tiếp xúc của mô hình. Thiết bị này còn bổ sung thêm chế độ điều khiển qua Bluetooth, cho phép bạn chọn các nhân vật Funkey từ giao diện web trên máy tính hoặc điện thoại, kể cả những nhân vật mà bạn không sở hữu bản vật lý.

Phần vỏ in 3D dùng để chứa linh kiện điện tử và các chân tiếp xúc cần thiết, bao quanh một bo mạch ESP32-S3 Super Mini. Sau khi lắp ráp và nạp firmware FunkeyShifter, thiết bị sẽ kết nối với trò chơi qua cổng USB giống như một bộ hub MegaByte, trong khi giao diện web tùy chọn sẽ giúp điều khiển nó qua Bluetooth.

Phần cứng cần thiết

• ESP32-S3 Super Mini
• 4x điện trở 220k ohm
• Pogo pins cho các điểm tiếp xúc của Funkey
• 8x nam châm Neodymium 8x4mm
• Dây điện và dụng cụ hàn
• Các linh kiện vỏ in 3D

Thông tin chi tiết về firmware, bộ điều khiển web và hướng dẫn lắp ráp:
https://github.com/jLynx/FunkeyShifter
