Macropad 4x4 (16 phím cơ học)
Macropad 16 phím (4x4) sử dụng switch cơ, chạy trên nền tảng Arduino Pro Micro với firmware QMK. Bộ file bao gồm STEP và STL, hỗ trợ tốt cho socket hot-swap Kailh và các dòng switch Kailh Box phổ biến.
Mô tả

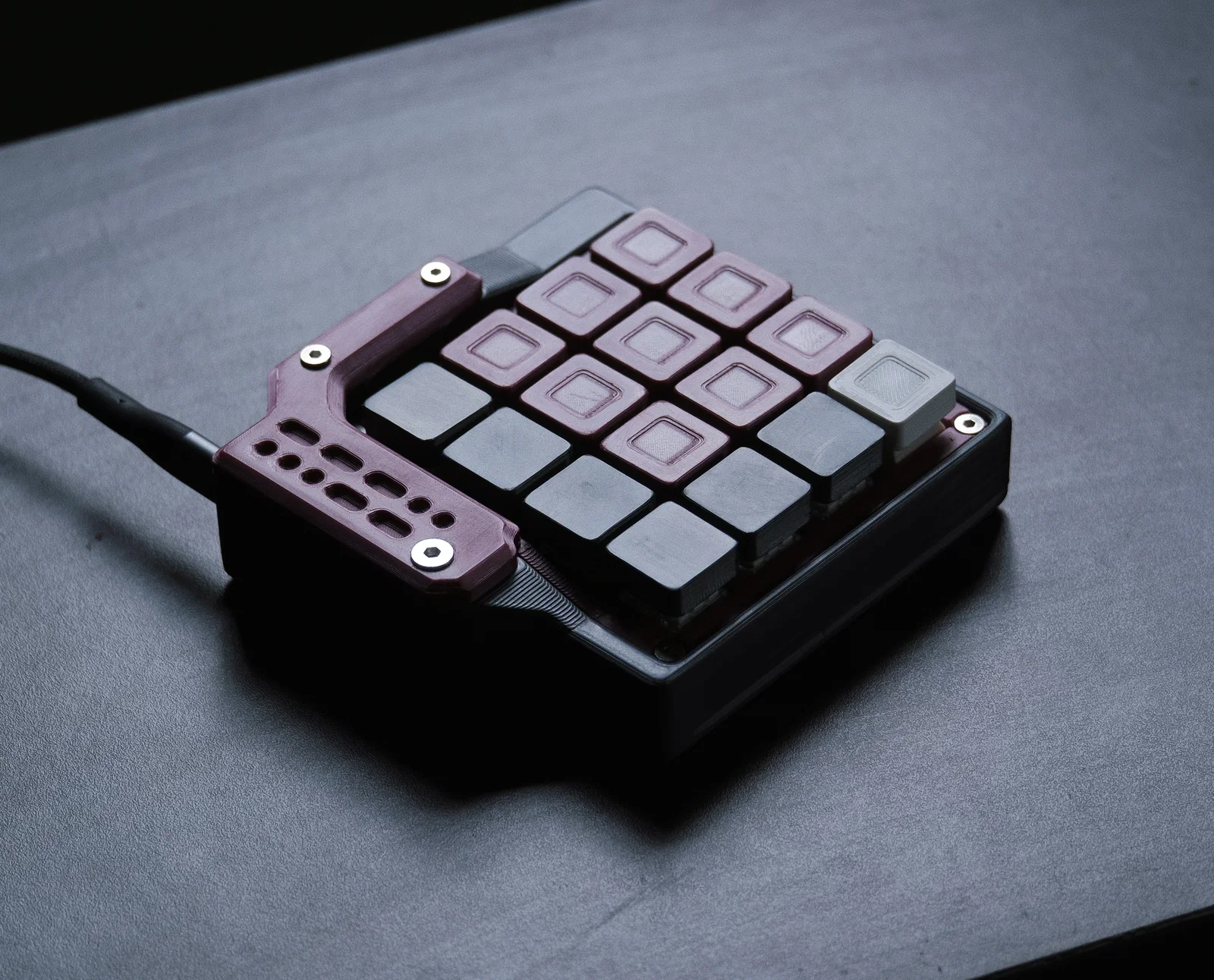

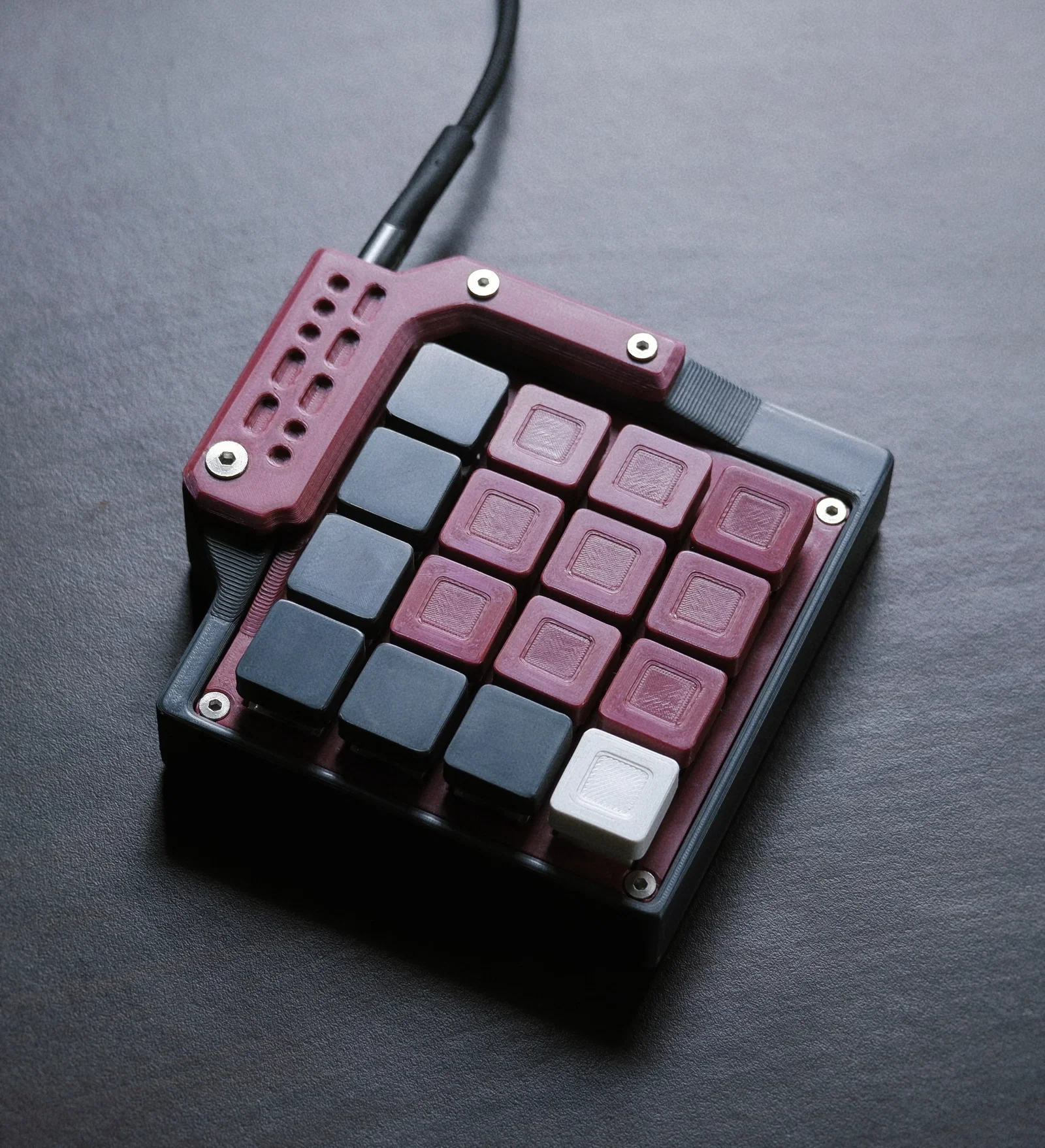

[LƯU Ý: Một vài họa tiết trên nắp che MCU như trong ảnh đã được lược bỏ khỏi file CAD vì đó là ký hiệu riêng của cá nhân mình. Bạn cứ thoải mái chỉnh sửa file để thêm bất kỳ họa tiết nào mà mình thích nhé]

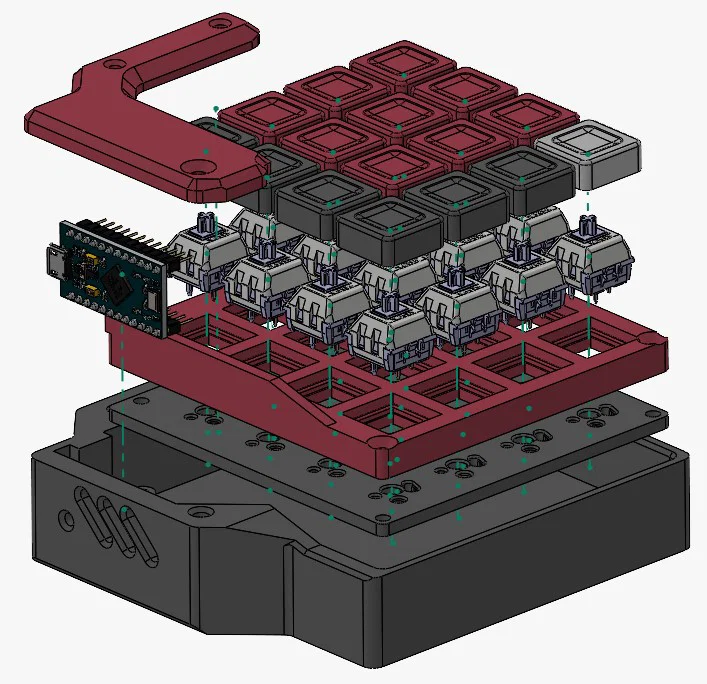

Bộ file STEP và STL cho macropad 16 phím (4x4).
Thiết bị chạy bằng board Arduino Pro Micro (CAD được thiết kế vừa khít với board có hàn sẵn chân cắm), sử dụng firmware QMK. Sản phẩm hỗ trợ switch Kailh Box Cream Pro và Kailh Box Jade (được thiết kế khớp với tấm Plate gắn switch). Phần này sử dụng socket hot-swap của Kailh (khớp với tấm Plate gắn socket).
Keycap được thiết kế theo dạng ma sát để gắn vào switch, cho phép bạn tháo keycap mà không làm bung switch ra khỏi plate. Tuy nhiên, tùy vào dung sai máy in của mỗi người, bạn có thể tự chỉnh sửa phần chân keycap nếu cần.
