[Đang hoàn thiện] Vỏ bảo vệ và thẻ treo cho mô-đun hiển thị NFC Waveshare 2.7"

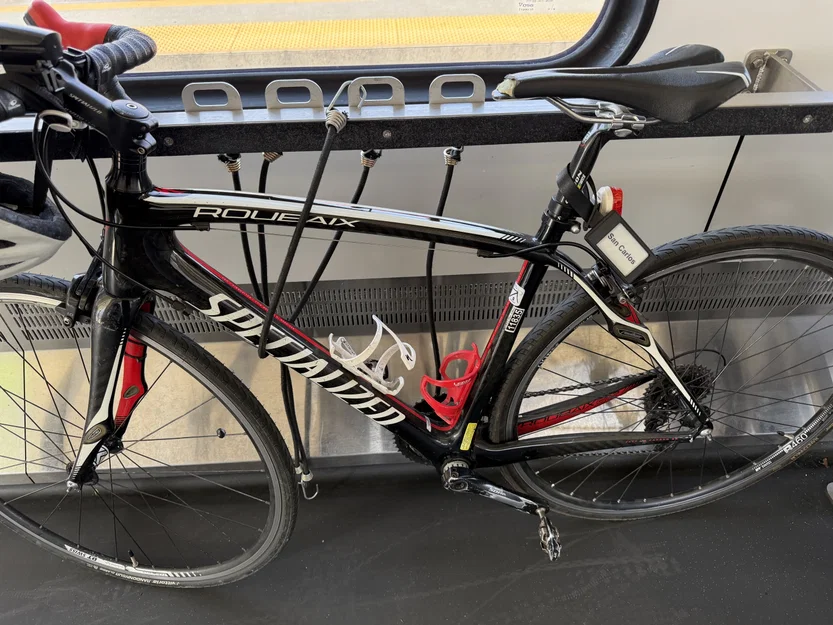

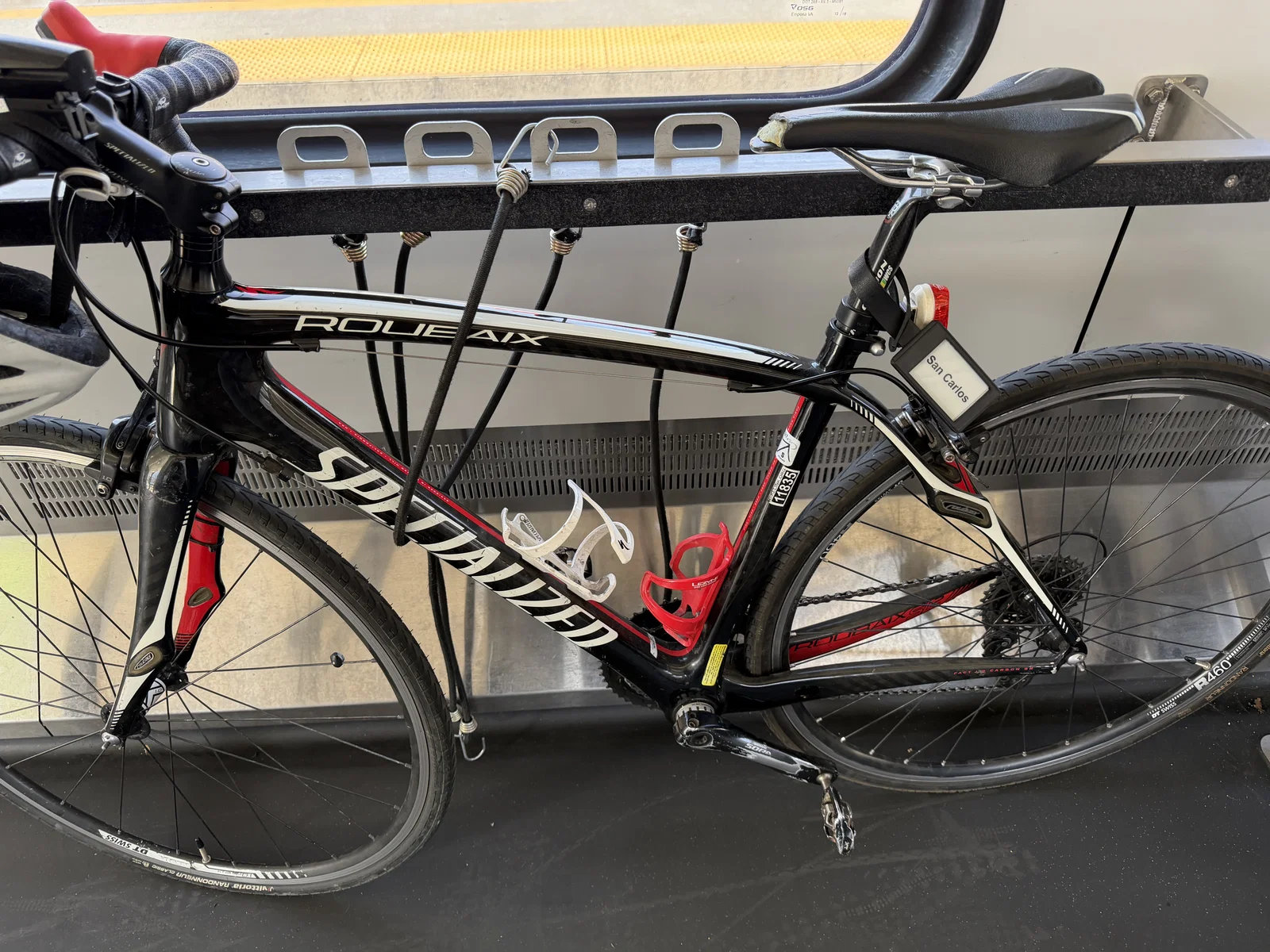

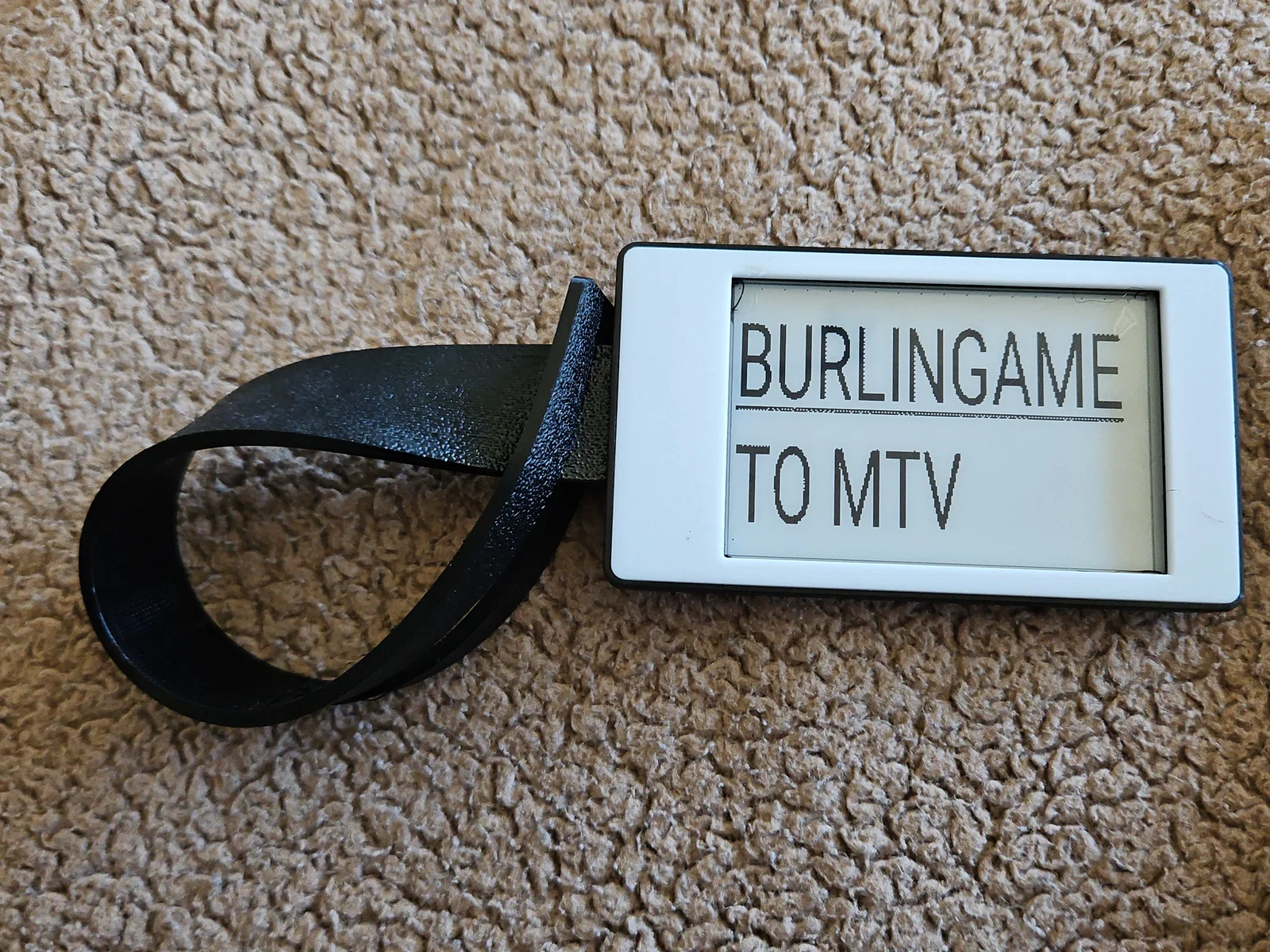

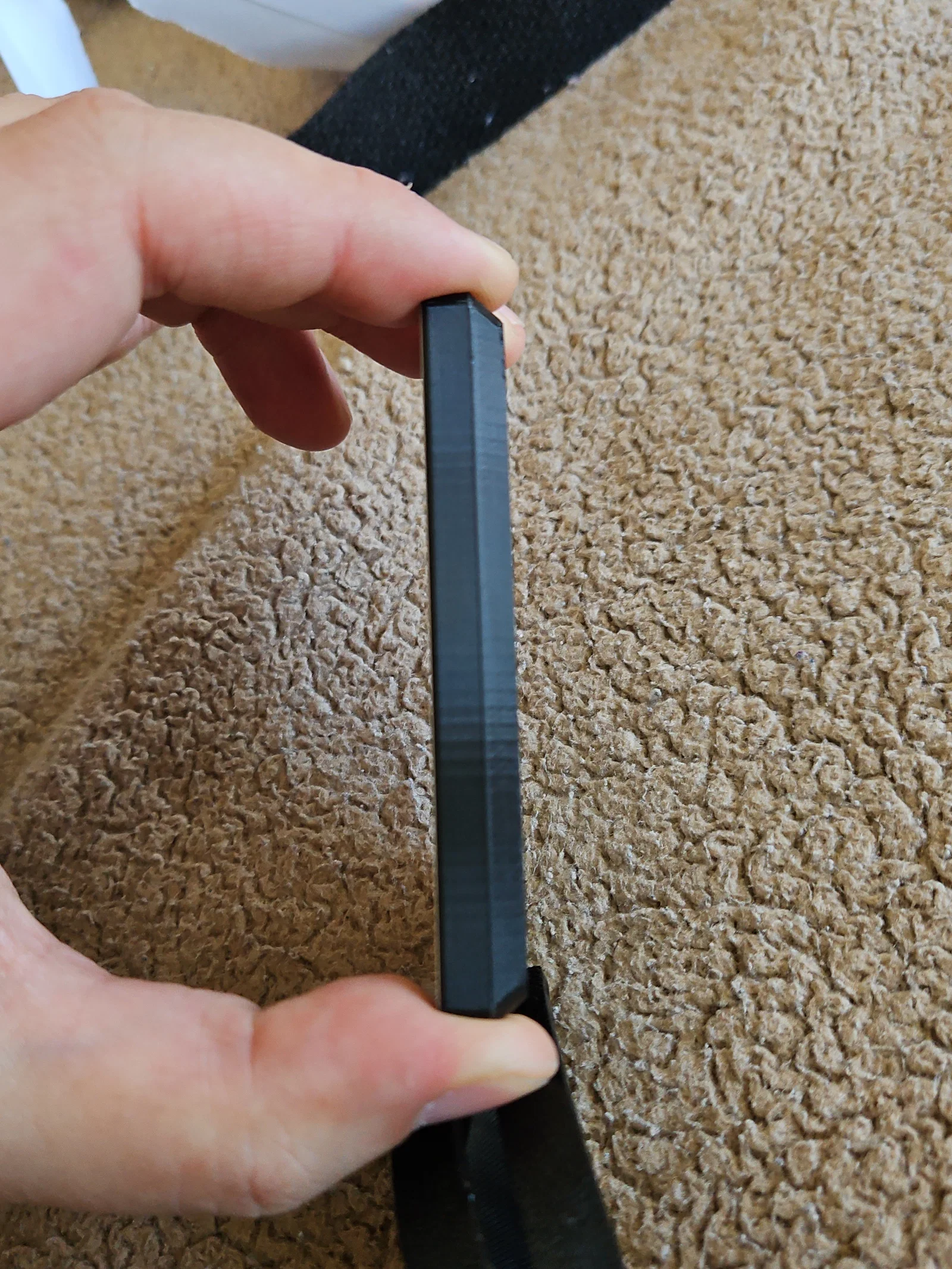

Đây là vỏ bảo vệ và thẻ treo cho mô-đun hiển thị NFC 2.7" của Waveshare. Sản phẩm được thiết kế để chống nước bằng cách sử dụng một miếng TPU làm gioăng linh hoạt và thẻ treo. Dự án này lấy cảm hứng từ người hàng xóm đáng mến của tôi, anh Bruce, một người đam mê phương tiện giao thông muốn có một chiếc thẻ treo xe đạp tái sử dụng cho các chuyến đi CalTrain. Phần vỏ dưới và mặt nạ/viền trên được in bằng nhựa thường (tôi thích PETG vì nó dễ in và bền), trong khi phần gioăng/thẻ treo ở giữa được in bằng TPU. Thẻ TPU được thiết kế để vừa vặn hoàn hảo trên bàn in 256x256 mm, chẳng hạn như Bambu P1/X1. Bạn có thể chỉnh sửa file để phù hợp với bàn in lớn hơn, nhưng nếu bàn in nhỏ hơn đáng kể thì sẽ gặp vấn đề khi giữ phần đuôi đủ dài để quấn quanh cột hoặc khung xe đạp. Chỉ nên sử dụng infill cho một vài phần của vỏ dưới, nhưng hãy giữ ở mức >30% để tránh bị móp. Phần TPU nên có infill vừa phải khoảng 20~30% để nó có độ đàn hồi như ý muốn. Để lắp ráp, hãy đặt màn hình vào phần đế dưới, đảm bảo phần lõm khớp với các linh kiện SMD dưới đáy mô-đun. Sau đó, luồn phần thẻ treo của lớp TPU qua lỗ từ bên trong ra. Cuối cùng, ấn mạnh viền bezel xuống lớp TPU để nén nó lại và tạo độ kín. Dự án này vẫn chưa hoàn thiện. Lớp TPU cần được tinh chỉnh thêm để có thể nén đủ chặt nhằm ngăn nước mà không làm bật viền bezel ra. Phần viền bezel dạng lắp ghép cũng cần cải thiện để đảm bảo chắc chắn nhất có thể. Phần PCB trong file không dùng để in mà chỉ để tham khảo thiết kế. Các phần chồng lấn lên PCB là có chủ đích để cho phép gioăng nén lại và tạo lớp kín chống nước. Các khe hở nhỏ cũng là có chủ đích để tạo dung sai; chúng không đủ lớn để ảnh hưởng đến khả năng chống nước. Dự án này được thực hiện hoàn toàn bằng FreeCAD 1.0 và bạn sẽ cần xuất các chi tiết từ file FCStd để in.
