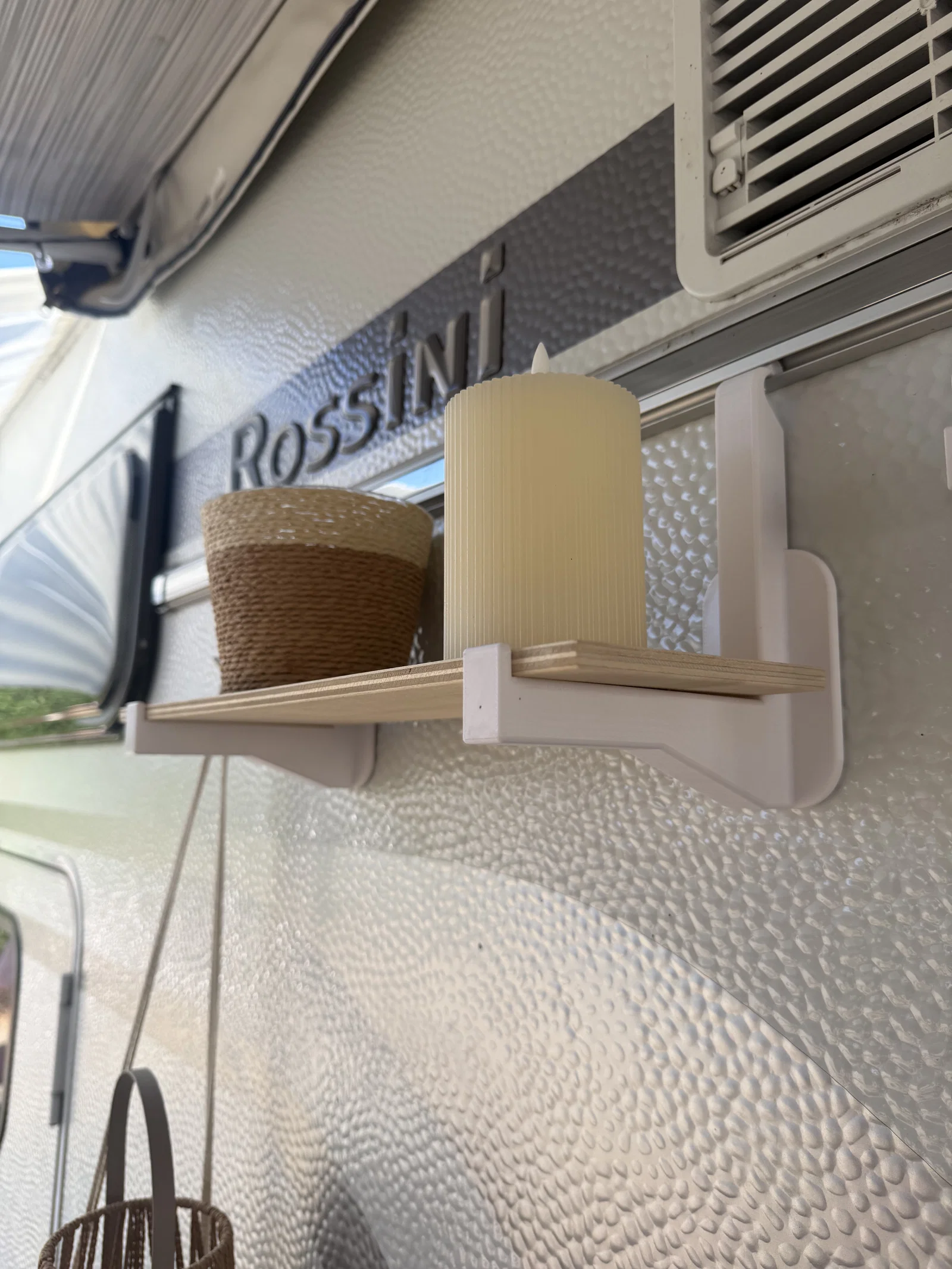

🚐 Kệ treo rãnh Keder cho xe caravan (không cần khoan!)
Về mô hình này Đây là chiếc kệ treo tiện lợi giúp tăng không gian để đồ ngay trên xe caravan mà không cần phải khoan hay dán. Giá đỡ chỉ cần móc trực tiếp vào rãnh Keder ở hông xe và tựa chắc chắn vào thành xe.
Tôi đã thiết kế hình học chính xác cho chiếc Tabbert Rossini của mình (phần giá đỡ ôm sát hoàn hảo vào đường viền bên dưới chữ logo), nhưng hệ thống này cũng sẽ hoạt động cực kỳ ổn định trên nhiều loại xe caravan khác có rãnh Keder tiêu chuẩn.
Thêm một điểm tiện lợi nữa là tôi đã tích hợp các móc nhỏ ở mặt dưới giá đỡ, cực kỳ lý tưởng để treo khăn, áo khoác nhẹ hoặc dụng cụ nướng BBQ.
Lưu ý về nguồn gốc: Ý tưởng cơ bản cho kiểu lắp đặt này đến từ hệ thống "Cara-Kedersystem" của BergConcept. Vì cảm thấy hệ thống này quá hay nên tôi đã tự thiết kế lại một biến thể hoàn toàn mới và tối ưu hóa nó cho việc in 3D.
🛠 Phụ kiện cần thiết Ngoài các chi tiết in 3D, bạn chỉ cần một tấm ván kê (ví dụ: gỗ dán nhẹ hoặc tre).
- Kích thước ván: 40 cm x 12 cm
- Độ dày ván: 8 mm
⚙ Thiết lập in ấn (Quan trọng để đảm bảo độ bền!) Vì kệ sẽ được dùng ngoài trời (nơi có ánh nắng) và phải chịu tải, tuyệt đối không dùng PLA (vì nhựa sẽ bị mềm và biến dạng dưới ánh nắng).
- Chất liệu khuyến nghị: Tôi đã in giá đỡ bằng PETG. Đây là lựa chọn lý tưởng vì nó cân bằng tốt giữa khả năng chịu nhiệt/UV và độ bền cho nhu cầu đi camping hàng ngày. ASA hoặc các loại nhựa pha sợi carbon (như PETG-CF) cũng là những lựa chọn cao cấp tuyệt vời.
- Tường (Perimeter): Ít nhất 4 đến 5 lớp tường. Việc tăng số lớp tường mang lại độ ổn định cao hơn hẳn so với việc tăng Infill.
- Infill: 25% - 30% kiểu Gyroid hoặc Honeycomb (cấu trúc tổ ong).
- Hướng in: Bắt buộc phải đặt nằm khi in! Điều này rất quan trọng để các đường layer chạy dọc theo trục chịu lực. Nếu in đứng, giá đỡ sẽ dễ bị gãy tại các điểm tiếp nối giữa các lớp khi chịu tải.
- Hỗ trợ (Supports): Có. Tốt nhất là dùng Tree-supports (hỗ trợ dạng cây) ở phần rãnh keder và móc treo để các phần nhô ra được in đẹp, giúp giá đỡ trượt vào rãnh một cách trơn tru.
