Nâng cấp E3CNC RODMOD với cơ cấu Zero Backlash chính xác cao
Remix từ E3CNC - RODMOD Tác giả Tony_409529
- Lượt tải
- 22
- Lượt thích
- 7
- Lượt coi
- 235
- Bản remix
- 0
- Bình luận
- 0
File 1 20,8 MB
- e3cnc_rod_mod_1784108433.f3dF3D · 20,8 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #411833
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- GPL v3.0 — Giấy phép Công cộng GNU
Mô tả

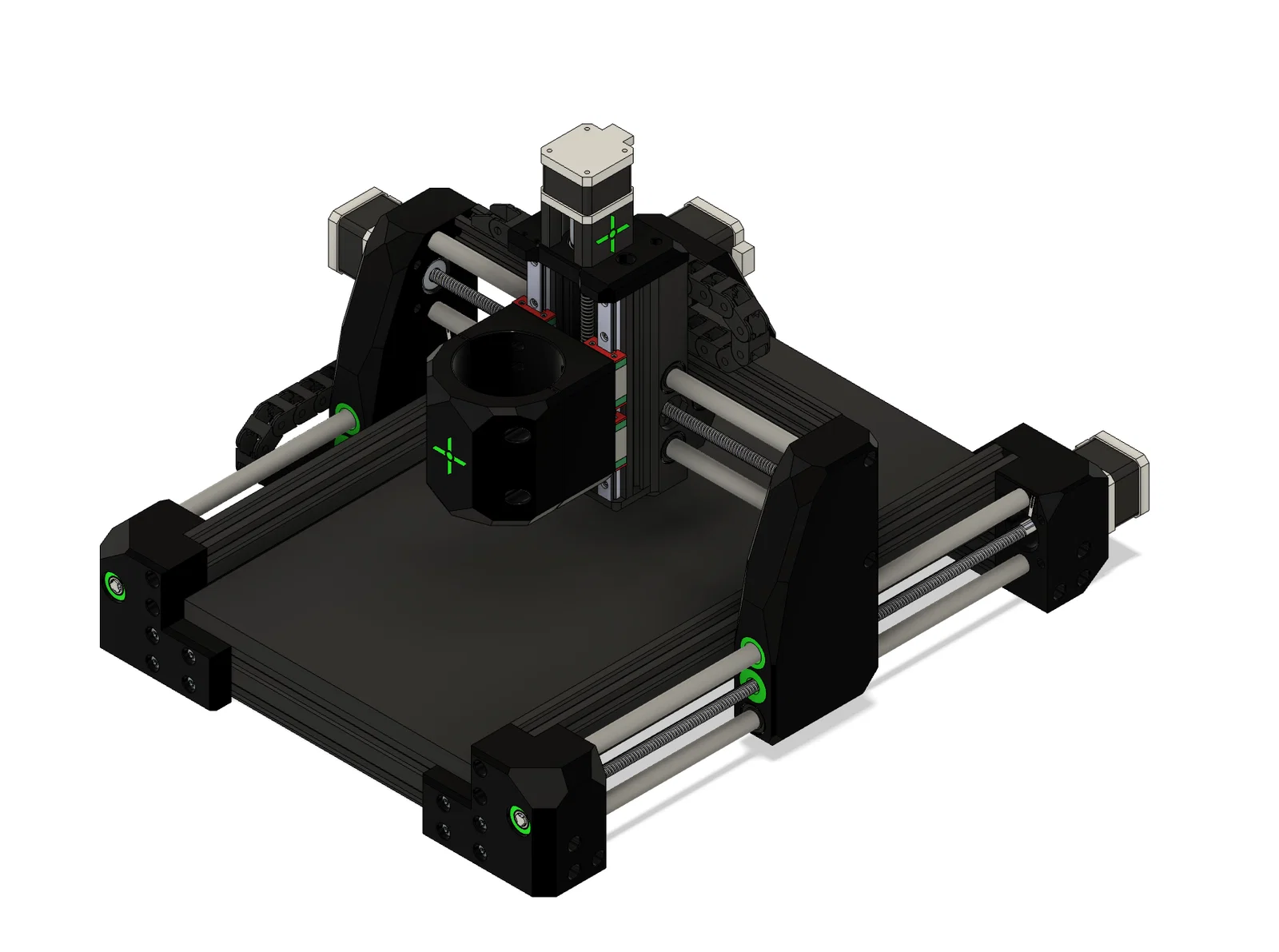

Nâng cấp E3CNC RODMOD với cơ cấu Zero Backlash
Đối với những anh em đang theo đuổi việc tự chế tạo máy CNC tại nhà, hệ thống E3CNC RODMOD chắc hẳn không còn quá xa lạ. Đây là phiên bản nâng cấp đặc biệt của dòng RODMOD truyền thống, tập trung tối ưu hóa độ chính xác thông qua việc tích hợp đai ốc chống rơ (zero backlash nuts). Nếu như ở các phiên bản trước, hiện tượng rơ (backlash) giữa trục vít và đai ốc thường làm giảm độ tinh xảo của các chi tiết cắt gọt, thì với cải tiến này, máy của bạn sẽ vận hành mượt mà và chuẩn xác hơn nhiều, tương tự như cơ chế trên dòng Milo CNC danh tiếng.
Việc sử dụng đai ốc chống rơ giúp triệt tiêu các khoảng hở nhỏ khi đảo chiều trục di chuyển, từ đó nâng cao chất lượng bề mặt vật liệu sau khi gia công. Đây là một giải pháp cực kỳ kinh tế và hiệu quả cho những ai muốn nâng cấp hiệu năng cho hệ thống máy CNC tự lắp ráp mà không cần phải thay đổi toàn bộ kết cấu khung máy. Thiết kế này đặc biệt phù hợp cho các bạn đang sử dụng hệ thống chuyển động trục vít (lead screw), giúp bạn tự tin hơn khi thực hiện các tác vụ đòi hỏi sự khắt khe về thông số kỹ thuật.
Để đạt được kết quả in 3D tốt nhất cho các bộ phận này, anh em cần lưu ý một số điểm sau:
- Cơ cấu chống rơ: Đảm bảo đai ốc được lắp đặt đúng khớp để triệt tiêu hoàn toàn độ rơ cơ khí.
- Vật liệu in: Ưu tiên chọn PETG hoặc ABS/ASA để đảm bảo độ cứng vững và chịu nhiệt tốt trong quá trình vận hành máy CNC.
- Thông số in: Thiết lập Infill từ 40-60% với cấu trúc Gyroid để đảm bảo sức bền cho các chi tiết chịu lực.
- Độ dày layer: Nên chọn từ 0.2mm để cân bằng giữa thời gian in và độ chi tiết của ren ốc.
- Kiểm tra kỹ thuật: Sau khi lắp ráp, hãy chạy thử các bài test chuyển động nhỏ để chắc chắn không còn độ rơ đáng kể trước khi bắt đầu gia công vật liệu cứng.
- Bảo trì: Thường xuyên tra mỡ bò chịu nhiệt vào các trục vít để đảm bảo tuổi thọ cho đai ốc chống rơ.
Hy vọng với bản thiết kế cải tiến này, con máy CNC của bạn sẽ đạt được độ chính xác cao hơn, giúp anh em thỏa sức sáng tạo và cho ra đời những sản phẩm độc đáo, sắc nét nhất.
Thông số in
- Định dạng
- f3d
- Số file mô hình
- 1
- Tổng dung lượng
- 20,8 MB
- File lớn nhất
- 20,8 MB
