Kẹp giấy hình ma dễ thương cho sách và tài liệu

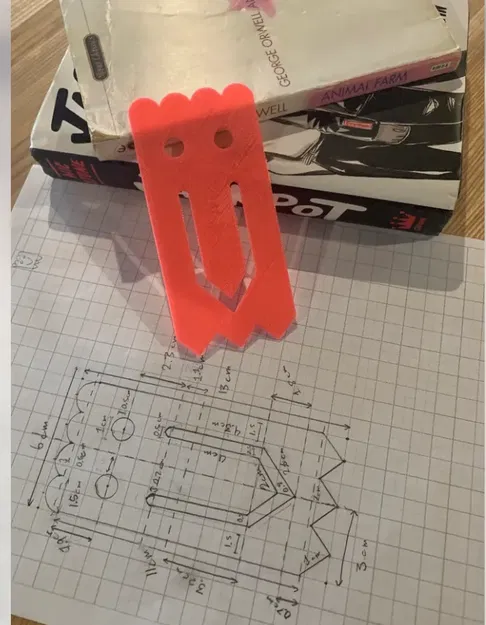

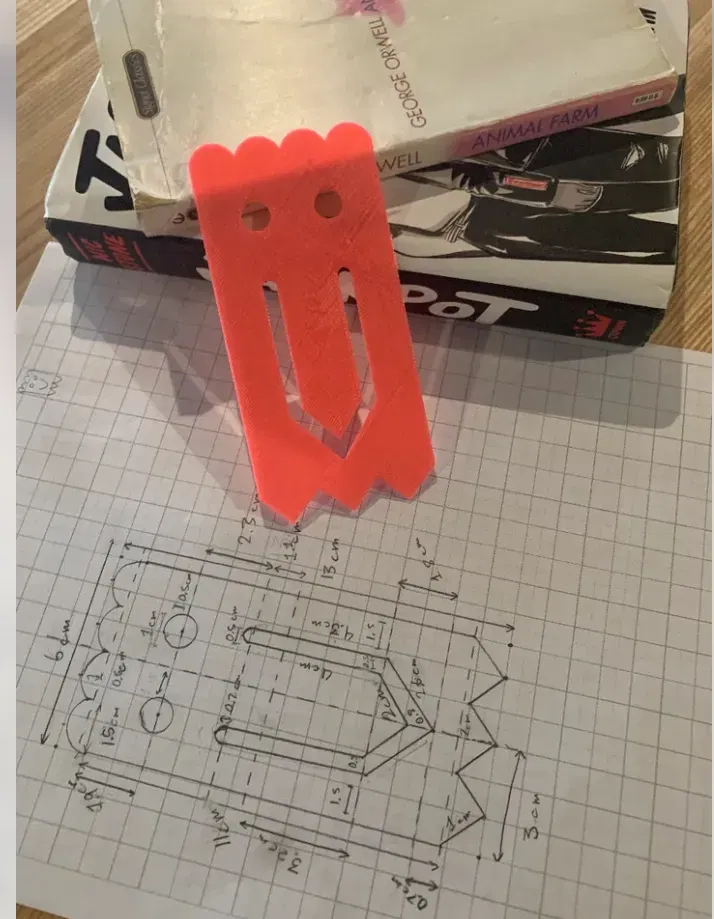

Đây là một kẹp giấy 'Ma' được thiết kế để giữ các tài liệu rời lại với nhau. Nó cũng rất linh hoạt và có thể được sử dụng cho các mục đích khác, chẳng hạn như một dấu trang. Kích thước khoảng bằng một thẻ ghi chú, nó đo 13 x 6 x 0.15cm. Tôi đã làm điều này cùng với đối tác của mình, Shawn Shknevsky

Sử dụng SolidWorks, chúng tôi đã tái tạo lại kẹp giấy ma gốc một cách hợp tác. Trong bài tập này, chúng tôi đã phát triển kỹ năng hợp tác và mô hình 3D của mình để có thể chuẩn bị tốt hơn cho các dự án phức tạp hơn trong tương lai.

Hướng dẫn lắp ráp:

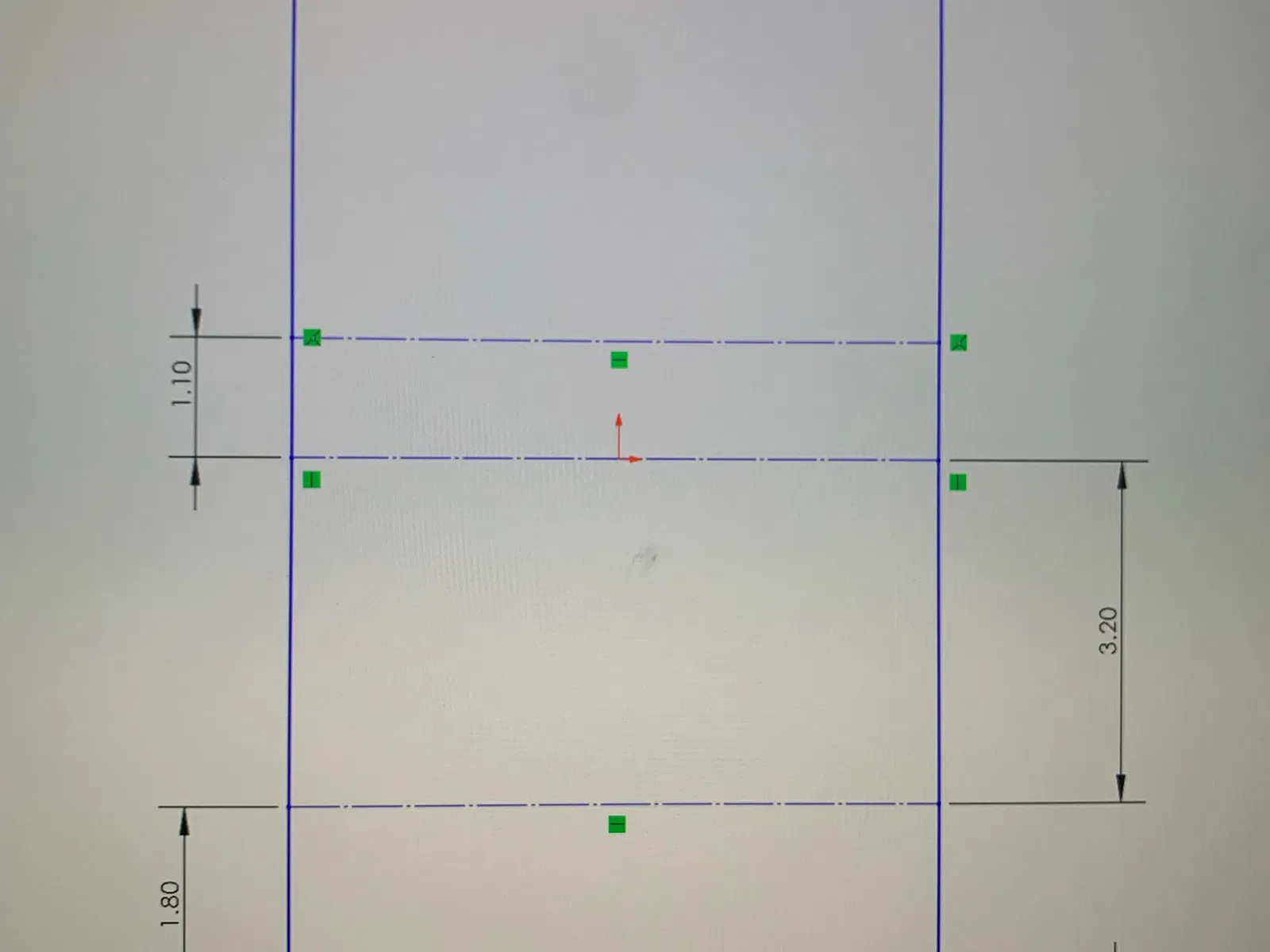

1. Hộp ràng buộc: Sử dụng công cụ hình chữ nhật để tạo một hộp 6 x 13 cm, đảm bảo thêm các đường xây dựng từ các điểm giữa và bắt đầu hình chữ nhật từ gốc. Đánh dấu toàn bộ hình chữ nhật "để xây dựng."

Tam giác dưới:

1. Thêm một đường xây dựng cách đáy của hộp ràng buộc 1 cm
2. Từ điểm A, sử dụng công cụ đường thẳng, vẽ một đoạn thẳng đến điểm B. Từ đó, sử dụng một mối quan hệ vuông góc tự động, tiếp tục vẽ đoạn thẳng đến điểm C, và lặp lại để đến điểm D.
3. Sử dụng công cụ phản chiếu, dọc theo đường giữa, phản chiếu các đoạn thẳng AB/BC/CD sang phía bên kia để hoàn thành 'các tam giác.'

Cung trên:

1. Thêm một đường xây dựng cách đỉnh của hộp ràng buộc 0.6cm
2. Vẽ một cung ba điểm. Tâm tại điểm X, điểm thứ hai ở đỉnh của hộp ràng buộc, điểm thứ ba trên đường xây dựng. Đo kích thước đường kính của cung, gắn điểm 'bên trái nhất' của cung (ở trên đường xây dựng) vào hộp ràng buộc (nơi nó gặp đường xây dựng).
3. Lặp lại quy trình tương tự như ở bước 6, tuy nhiên lần này tạo ba cung tại các điểm Y, W và U. Thay vì đo kích thước đường kính của cung, thêm một mối quan hệ thủ công làm cho cung bằng với cung X. Gắn điểm bên trái nhất của cung vào điểm bên phải nhất của cung đứng trước nó.

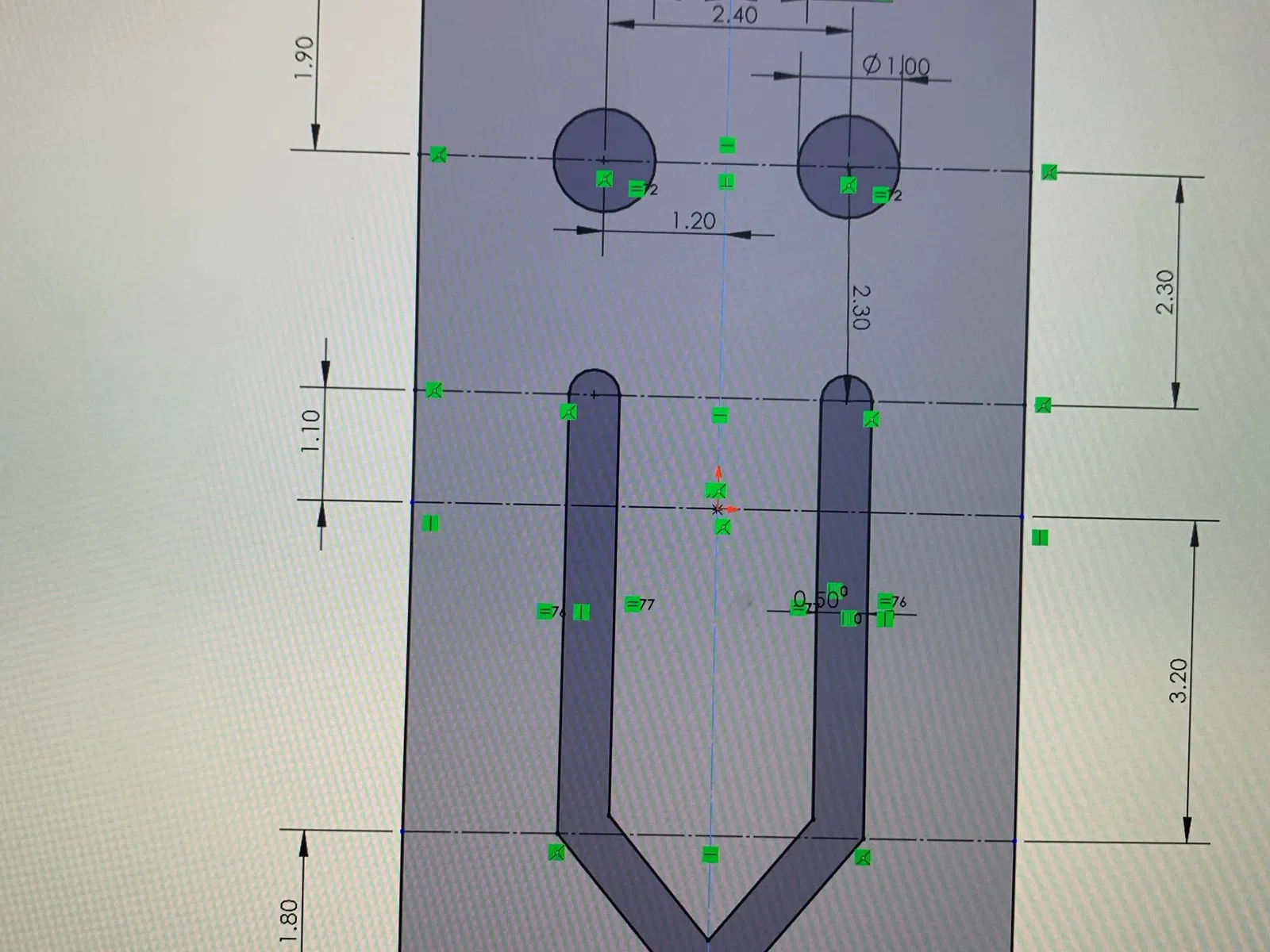

Mắt:

1. thêm hình học xây dựng ở trên ~2.9cm~
2. Vẽ hình tròn Z trên đường xây dựng với kích thước phù hợp
3. Lật hình tròn Z sang phía bên kia để tạo ra hình tròn P.

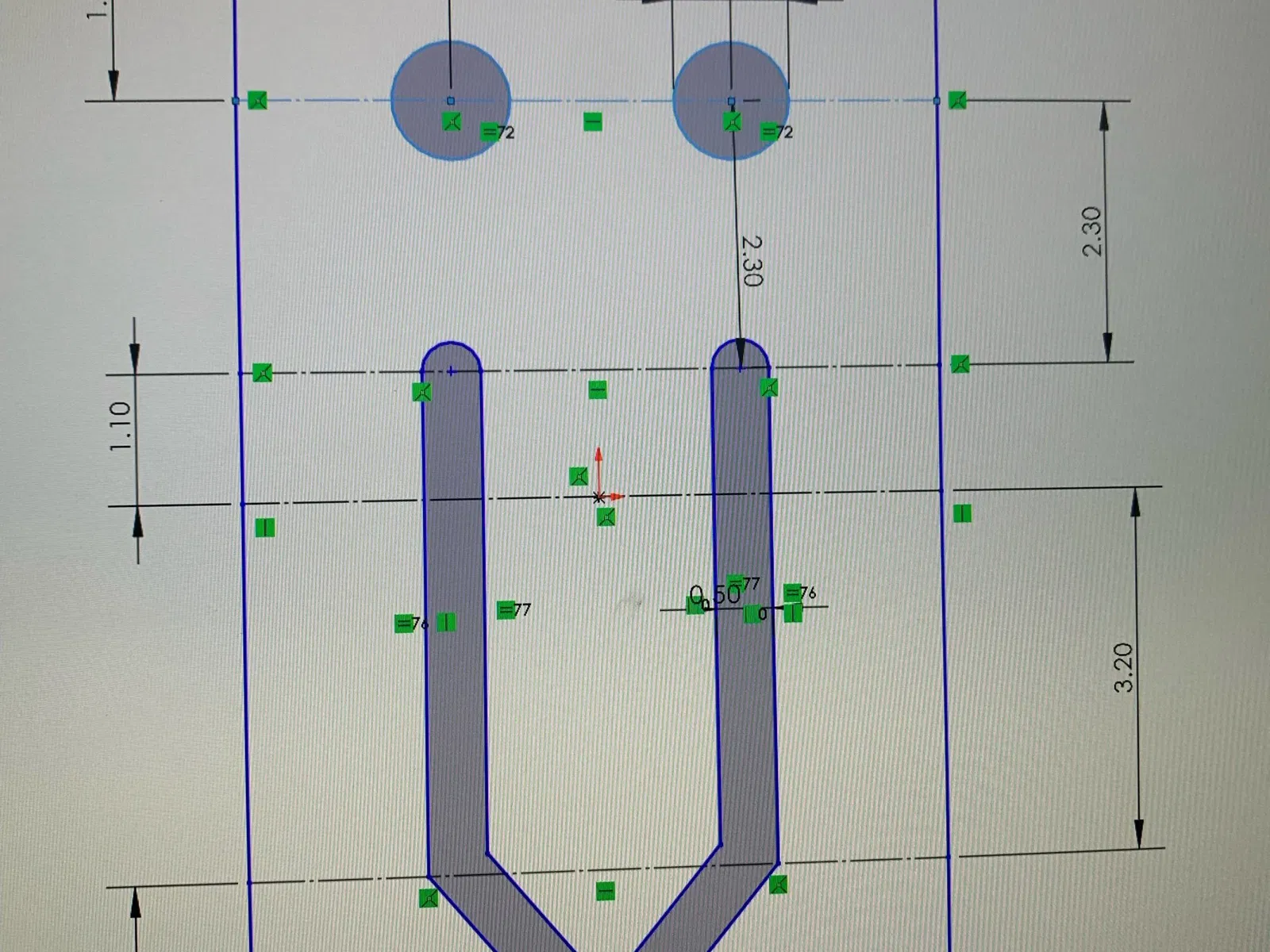

Miệng:

1. thêm các đường xây dựng, đỉnh của miệng, đường đi qua các điểm nơi miệng bắt đầu đi đến một điểm, và hình học xây dựng cho đầu dưới của miệng (ở bên trong)

2. Tạo các đoạn đường MNO, định kích thước các điểm từ cạnh của hộp ràng buộc, làm cho M và N thẳng đứng với nhau

3. lật MNO sang phía bên kia của đường giữa

4. Đẩy MNO ra ngoài để tạo chiều rộng của miệng và chóp các đầu.

5. Kiểm tra lại kích thước, khóa mọi thứ lại, và xóa hình học thừa từ hộp ràng buộc. Giảm thiểu kích thước thông minh bằng cách sử dụng hình học tham chiếu.
