Ngàm giữ lưỡi xay (Burr Holder) cho Baratza Encore 1

1 hình

Đồ Gia Dụng

Ngàm giữ lưỡi xay (Burr Holder) cho Baratza Encore

Tác giả Micha_241182

Lượt tải
677
Lượt thích
40
Lượt coi
2.849
Bản remix
1

File 2 1 MB

  • burrholder_v4_1784108198.stlSTL · 1 MB
  • burrholder_1784108199.scadSCAD · 4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

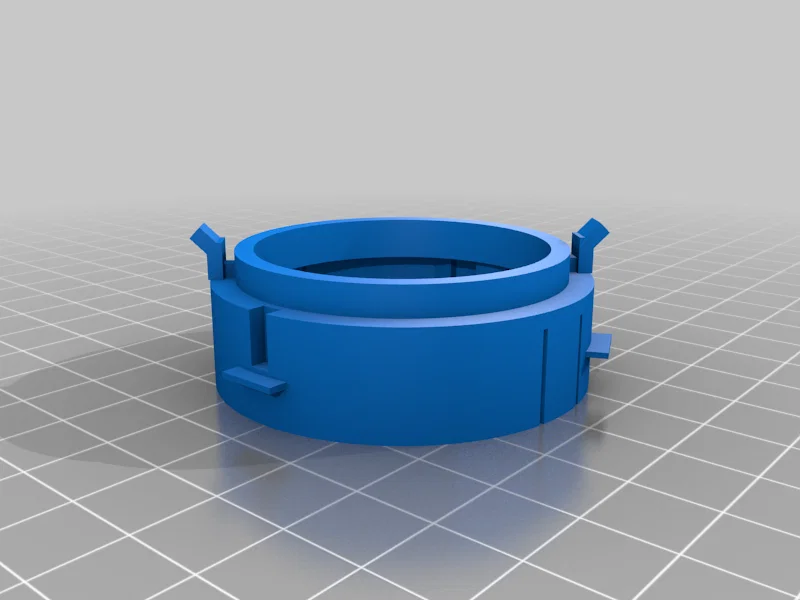

Đây là ngàm giữ lưỡi xay (burr holder) cho máy Baratza được làm lại từ thiết kế của johnyz (https://www.thingiverse.com/thing:1731803).

Mình đã có vài chỉnh sửa để in dễ dàng hơn, đồng thời thiết kế lại file OpenScad giúp cho việc tùy biến sau này thuận tiện hơn nhiều.

Các thay đổi trong bản in này:

  • Làm dày vòng dưới lên 1.5mm - bản gốc quá mỏng, in không đều và hay bị gãy khi gỡ support. Mình khuyên bạn nên chỉnh thông số (bottom_thickness) gấp 3 lần độ rộng nét in (line width).
  • Kéo dài các tab và cạnh giữ lưỡi xay xuống tận đáy để không cần dùng support (bản in trước của mình hay bị gãy tab khi gỡ support) - bạn có thể chỉnh lại về mặc định bằng thông số cutouts.
  • Làm mỏng các tab bên - mình thấy phần này in rất ổn, thay vì phải cạy hay gọt bớt để vừa khít như trước.

File Scad đã có sẵn trên github: https://github.com/michaljbarczewski/baratza_burr_holder

Thông số in

Hãng máy:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Có

Độ phân giải:

200

Infill:

100

Chất liệu: DevilDesign PETG Clear

Ghi chú:

Thiết lập mặc định dựa trên chiều cao lớp in 0.2 và độ rộng nét in 0.5.
Mình in với 6 lớp tường (wall count) để đảm bảo chi tiết đặc hoàn toàn mà không cần infill.

Để in với các thông số khác, bạn nên điều chỉnh:

  • bottom_thickness - nên là bội số của độ rộng nét in - phần này ảnh hưởng đến độ khít của lưỡi xay nên có thể cần in thử vài lần.
  • tab_mid_h - độ dày của 3 tab bên - nên là bội số của chiều cao lớp in và phải nhỏ hơn 1mm để lắp vừa vào máy xay.

Danh mục: Phụ tùng thay thế

Coi thêm Ẩn bớt

Thông số in

Định dạng
scadstl
Số file mô hình
2
Tổng dung lượng
1 MB
File lớn nhất
1 MB
