Hộp Đựng Mạch Hạ Áp LM2596 (Buck Converter) Dạng Lắp Ghép Không Vít

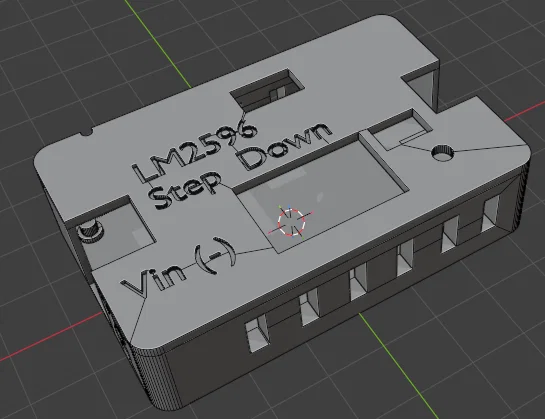

Hộp đựng mạch hạ áp LM2596 thiết kế lắp ghép không vít

Nếu anh em đang sở hữu các bo mạch hạ áp (buck converter) LM2596 đời cũ và muốn bảo vệ chúng một cách gọn gàng, thì đây chính là giải pháp lý tưởng. Mẫu thiết kế này được tạo ra để giải quyết vấn đề kích thước bo mạch không đồng nhất, mang lại một chiếc vỏ hộp vừa vặn, chuyên nghiệp và cực kỳ tiện dụng cho các dự án điện tử DIY của anh em. Điểm đặc biệt của thiết kế này là cơ chế lắp ghép dạng khớp (snap-fit), giúp anh em cố định bo mạch bên trong một cách chắc chắn mà hoàn toàn không cần dùng đến ốc vít.

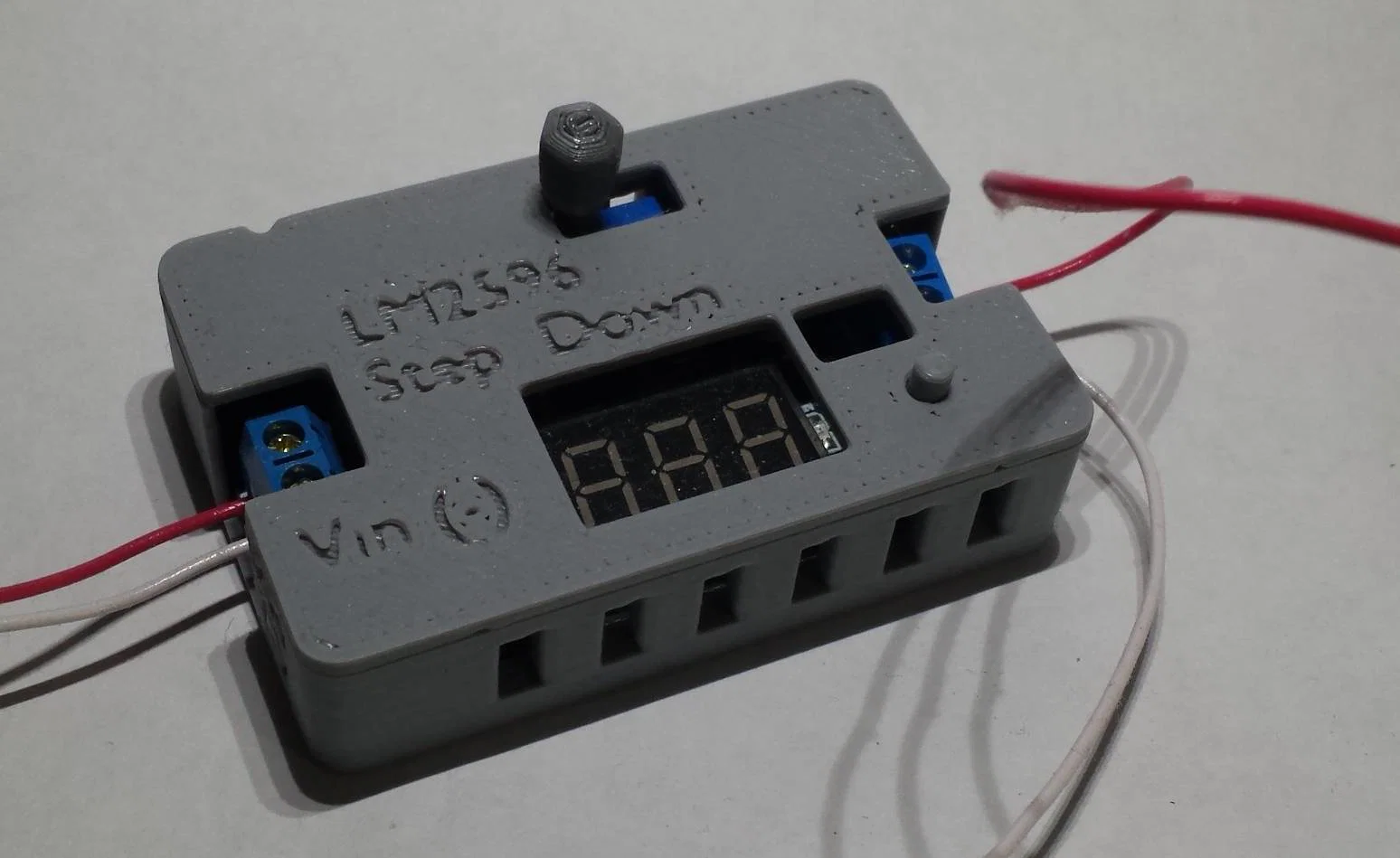

Việc sử dụng vỏ hộp không chỉ giúp bảo vệ các linh kiện nhạy cảm trên bo mạch khỏi bụi bẩn, va chạm vô tình, mà còn làm cho không gian làm việc của anh em trông sạch sẽ và khoa học hơn rất nhiều. Hộp được thiết kế với các khe hở chính xác cho màn hình hiển thị, cổng đầu vào (Vin) và đầu ra (Vout), giúp anh em dễ dàng theo dõi thông số cũng như kết nối dây điện mà không gặp bất kỳ trở ngại nào. Việc in 3D mẫu này cũng khá đơn giản, giúp anh em tiết kiệm thời gian đáng kể so với việc phải đi tìm mua vỏ hộp đúc sẵn.

Khi in 3D mẫu vỏ hộp LM2596 này, anh em cần chú ý một vài điểm nhỏ để đảm bảo độ bền và khớp nối hoàn hảo:

• Chất liệu in: Khuyên dùng PLA hoặc PETG vì chúng có độ cứng tốt, giúp các khớp snap-fit hoạt động trơn tru và bền bỉ hơn.
• Độ dày lớp in (Layer Height): Nên chọn từ 0.16mm đến 0.2mm để đảm bảo các chi tiết nhỏ và phần chữ nổi trên bề mặt được sắc nét, thẩm mỹ.
• Độ phủ (Infill): Chỉ cần khoảng 15-20% là đủ để đảm bảo độ cứng cho hộp mà không gây lãng phí nhựa.
• Hỗ trợ (Support): Thiết kế này đã được tối ưu hóa, nhưng tùy vào cấu hình máy in, anh em có thể cân nhắc thêm một chút support ở các phần gờ giữ để đảm bảo khớp nối không bị biến dạng.

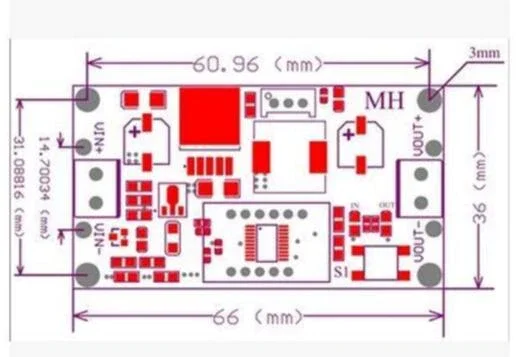

• Kiểm tra kỹ kích thước: Hãy đo đạc lại bo mạch LM2596 mà anh em đang sở hữu để đảm bảo nó tương thích với bản thiết kế này, vì các đời bo mạch khác nhau có thể có sai số nhỏ.
• Lưu ý lắp ráp: Vì là cơ chế snap-fit, anh em nên nhẹ tay khi lắp để tránh làm gãy các lẫy nhựa nhỏ, đặc biệt là khi mới in xong nhựa còn đang nguội cứng.

Hy vọng bản thiết kế này sẽ hỗ trợ tốt cho anh em trong các dự án DIY sắp tới. Nếu có bất kỳ cải tiến nào, hãy cứ tự tin tinh chỉnh để phù hợp nhất với nhu cầu sử dụng của riêng mình nhé!
