Đế snap-in tùy chỉnh charm cho dép Croc (không keo, không cần supports)

Giới thiệu

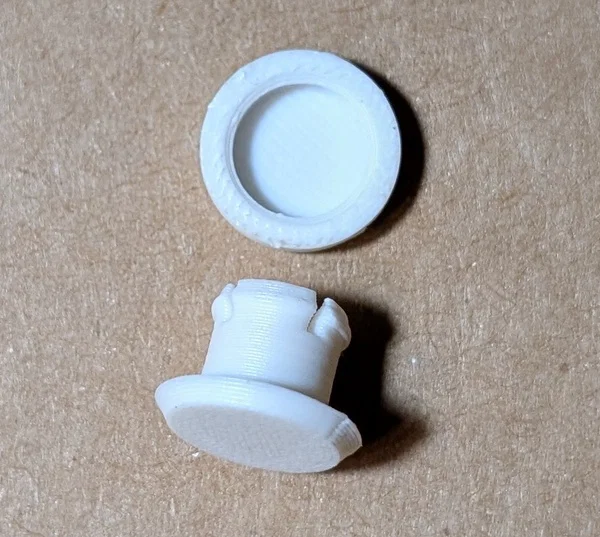

Nhanh chóng biến các bản vẽ 3D của bạn thành phụ kiện trang trí dép Croc (charm) với hệ thống này. Bản in không cần hỗ trợ (supports), lắp ráp không cần keo. Bộ này bao gồm hai phần:

• Mô hình đế (parametric_snap_base_Base.stl): một đầu cắm vào lỗ trên dép và đầu kia khớp vào mô hình 3D của bạn. Bạn cứ in nguyên bản:

  • 3 tường (walls)
  • Không cần supports
  • Chạy tốt với 0% infill

• File STEP chứa hình dạng âm bản của khớp nối (parametric_snap_base-top_negative_CUT_WITH_ME.step). Hãy nhập file này vào phần mềm CAD và dùng nó làm công cụ để thực hiện lệnh boolean cut (cắt) từ mô hình của bạn.

• Quà tặng kèm: một miếng đĩa tròn sẵn sàng để in, giúp bạn gắn vào đế và dán bất cứ thứ gì mình thích lên đó để làm charm.

Sử dụng cho mô hình của bạn

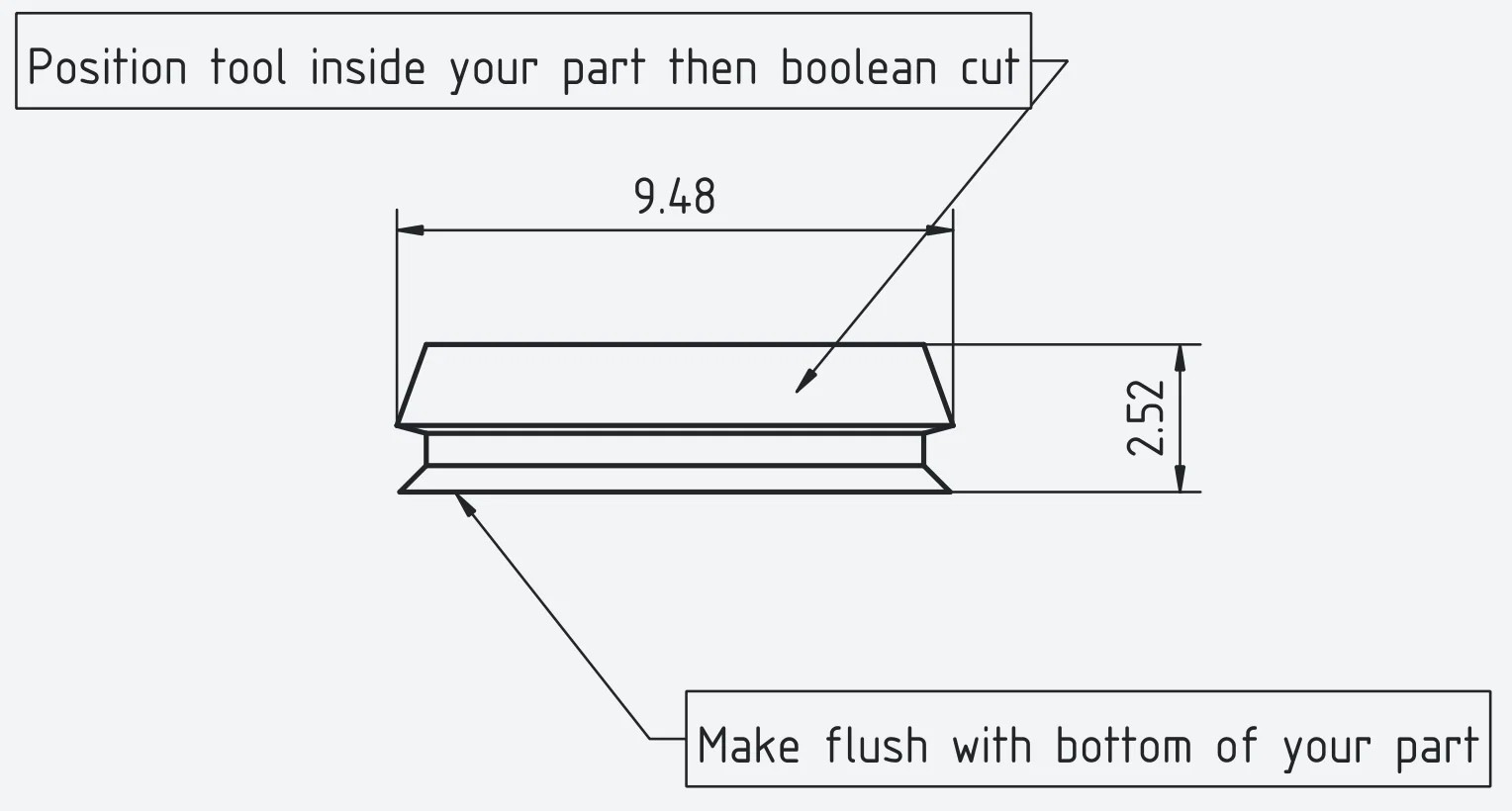

Để sử dụng công cụ cắt STEP, bạn hãy nhập vào phần mềm CAD, đặt nó vào bên trong mô hình sao cho đáy của công cụ khớp sát với đáy mô hình. Sau đó thực hiện thao tác boolean để cắt phần đó ra. Việc này sẽ tạo một lỗ hổng dưới đáy mô hình với kích thước chuẩn để khớp vào đế.

Lưu ý rằng mô hình của bạn cần có đủ không gian cho công cụ cắt: sâu ít nhất 2.5 mm và rộng ít nhất 9.5 mm:

Lắp ráp

Để lắp charm, bạn chỉ cần nhấn phần đầu của đế (phần vương miện) vào lỗ đã cắt trên mô hình cho đến khi nghe tiếng "tách". Khớp này được thiết kế khá khít; bạn có thể cần đặt hai mảnh trên một bề mặt phẳng rồi ấn mạnh xuống.

Nếu khớp quá chặt (hoặc quá lỏng), bạn có thể điều chỉnh thông số flow ratio trong slicer để đảm bảo máy in không bị đùn nhựa quá mức hoặc thiếu hụt. Để gắn chắc chắn hơn, bạn có thể nhỏ một giọt keo 502 vào ổ cắm (cách này nên dùng nếu bạn làm những charm quá khổ).

Đầu còn lại của đế có thể cắm qua lỗ trên dép Croc để giữ charm. Mẹo nhỏ là hãy cắm vào theo một góc nghiêng để dễ thao tác hơn.

Các ví dụ

Hãy xem phần remixes của mô hình này để tham khảo các mẫu charm đã được tạo ra.

Chỉnh sửa mô hình

Tôi cũng đính kèm file dự án FreeCAD. Phần VarSet chứa rất nhiều tham số mà bạn có thể tùy chỉnh mà không cần sửa lại sketch, bao gồm clearance (tăng lên để khớp snap dễ nhấn hơn), snap_width (tăng để khớp chặt hơn), và base_radius (bán kính của phần đế cắm vào lỗ dép Croc).
