AirCircle — Vỏ hộp máy đo chất lượng không khí DIY
Tự tay làm một chiếc máy đo không khí nhỏ gọn với AirCircle. Thiết bị in 3D này sẽ phát sáng xanh hoặc đỏ dựa trên chất lượng không khí, rất thích hợp để trên bàn làm việc. Tương thích với ESP32-H2 và Home Assistant.
Mô tả
AirCircle — Vỏ hộp máy đo chất lượng không khí DIY in 3D

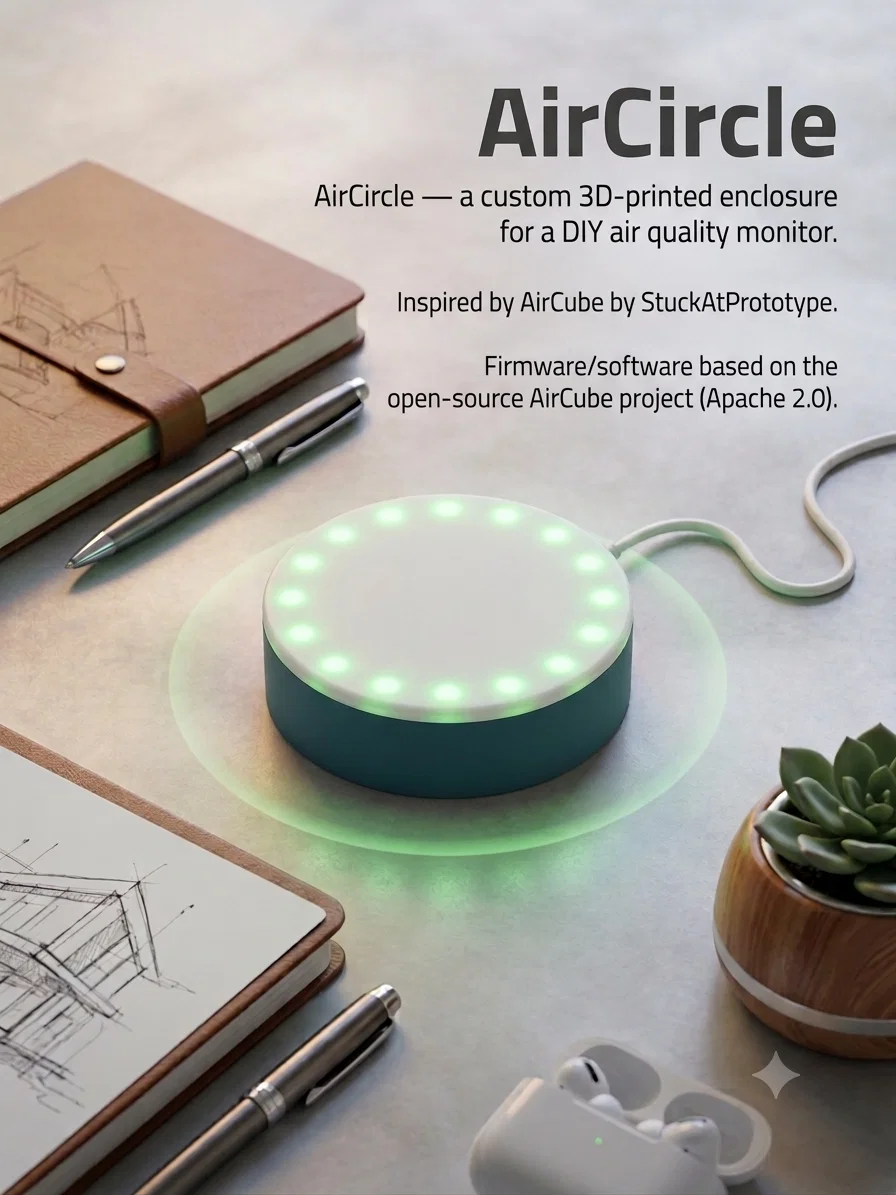

Một thiết bị hình tròn nhỏ xinh đặt trên bàn làm việc, có đèn báo hiệu tình trạng không khí — đèn xanh là không khí tốt, đèn đỏ là lúc bạn nên mở cửa sổ cho thoáng.
File tải về này bao gồm các file in 3D cho vỏ hộp (đế, chốt giữ, nắp trên xuyên sáng). Các thành phần linh kiện điện tử, firmware, sơ đồ đi dây và hướng dẫn lắp ráp chi tiết đều có trên GitHub.
Những thứ bạn nhận được (file STL)
- Base (Đế) — giữ module cảm biến, board ESP32-H2 SuperMini và vòng LED
- Tab (Chốt) — hỗ trợ giữ board vi điều khiển
- Top (Nắp trên) — lớp khuếch tán ánh sáng cho vòng LED WS2812
File nguồn STEP có sẵn trên GitHub nếu bạn muốn chỉnh sửa lại kích thước.
Những thứ cần mua thêm
Đây là dự án điện tử DIY, không phải sản phẩm mua về là dùng được ngay.
| Linh kiện | Ghi chú |
|---|---|
| ESP32-H2 SuperMini | Bản H2 (hỗ trợ Zigbee) |
| Module cảm biến ENS160 + AHT21 | Đo chất lượng không khí + nhiệt độ/độ ẩm |
| Vòng LED RGB WS2812 | Ví dụ: loại 16 LED |
| Ốc vít M3x4, M3x6 | Gắn cảm biến + bo mạch |
| Ốc vít M2 (tùy chọn) | Gắn vòng LED nếu bị lỏng |
| Cáp dữ liệu USB | Cấp nguồn + nạp firmware |
Các ví dụ về đường link mua linh kiện trên AliExpress đều có trong file README trên GitHub.

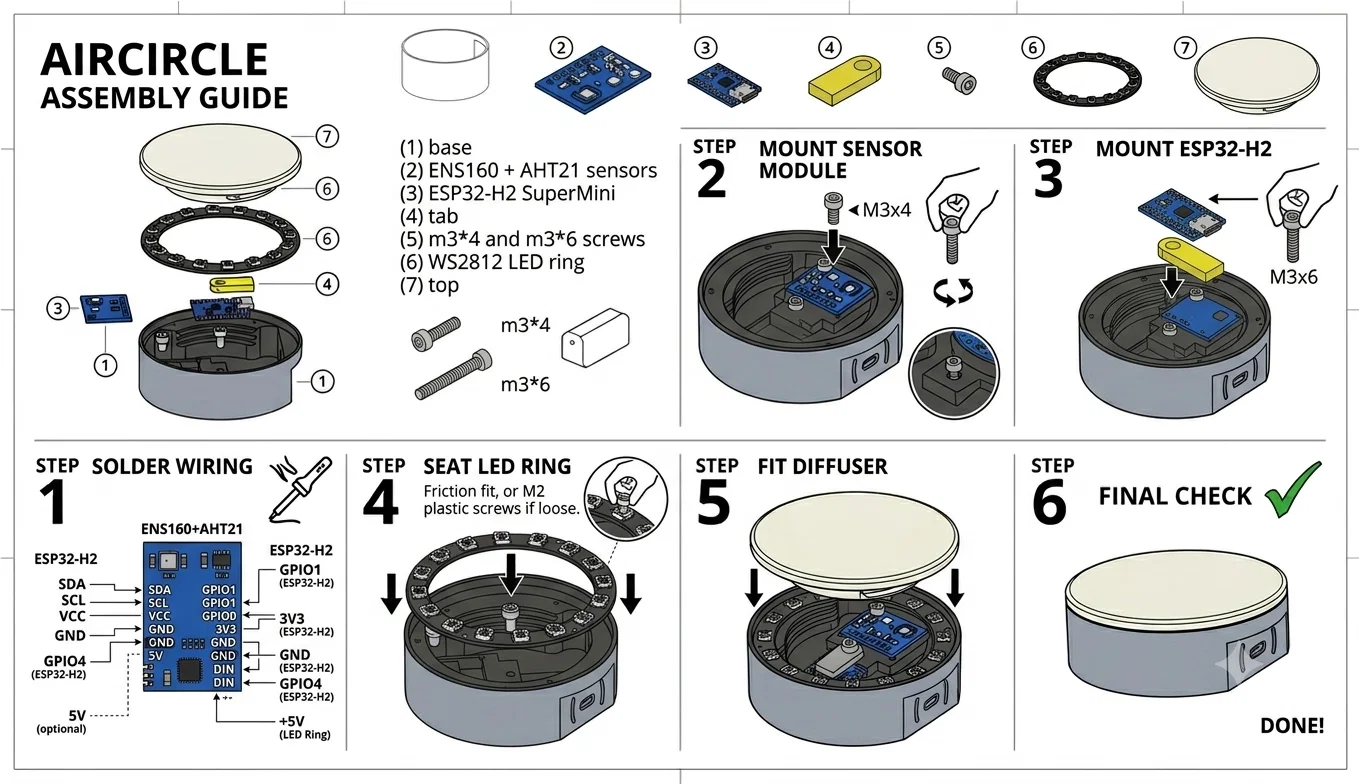

Tổng quan cách lắp ráp
- In ba file STL (nhớ dùng nhựa trong mờ/xuyên sáng cho phần nắp trên!)
- Hàn cảm biến, ESP32-H2 và vòng LED theo sơ đồ đi dây
- Lắp ráp — gắn cảm biến (M3x4), chốt + bo mạch (M3x6), vòng LED, sau đó vặn nắp trên vào
- Nạp firmware AirCube đã được tùy chỉnh từ GitHub
- Cắm điện — các chỉ số sẽ ổn định sau khoảng 3 phút khởi động
Tùy chọn: kết nối qua Zigbee với Home Assistant.
Mẹo in ấn
- Chất liệu: PLA hoặc PETG (PETG chịu nhiệt tốt hơn ở gần các linh kiện điện tử)
- Nắp trên: dùng nhựa trong suốt / silk PLA / nhựa tự nhiên để hiệu ứng ánh sáng đẹp nhất
- Hướng đặt: đặt phẳng trên bàn in, mặt lớn nhất nằm xuống dưới
- Support: thường không cần; chỉ thêm nếu phần mềm cắt lớp báo có góc treo nguy hiểm
- Nhớ ướm thử các bộ phận trước khi hàn
Hướng dẫn lắp ráp & firmware đầy đủ
GitHub: https://github.com/yehudawe/AirCircle
Bao gồm sơ đồ đi dây, hướng dẫn lắp ráp trực quan, firmware, link mua linh kiện và cách thiết lập Home Assistant.
Bản quyền & Ghi công
Lấy cảm hứng từ AirCube của StuckAtPrototype. Không liên kết hoặc được xác nhận bởi StuckAtPrototype.
Firmware/phần mềm dựa trên dự án mã nguồn mở AirCube (Apache 2.0). Các file vỏ hộp AirCircle được chia sẻ theo giấy phép Apache 2.0. Vui lòng ghi nguồn khi bạn chia sẻ hoặc cải biên.
