Dụng cụ tìm tâm đa năng (nhiều phân đoạn)

Dụng cụ đánh dấu tâm cho nhiều phân đoạn.

Các loại dụng cụ đánh dấu tâm thông thường chỉ hữu ích khi bạn cần tìm điểm chính giữa, nhưng một khi bạn cần chia đều nhiều phần thì chúng không còn chính xác nữa. Điều này là do thanh dẫn hướng hình trụ thường gây ra sai số tăng dần theo góc nghiêng của dụng cụ so với phôi.

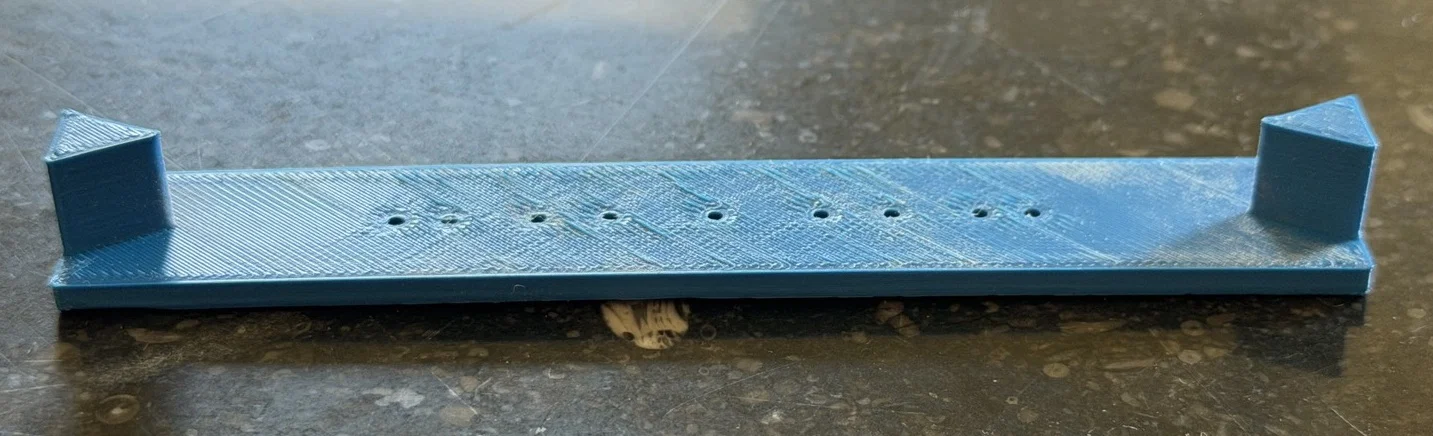

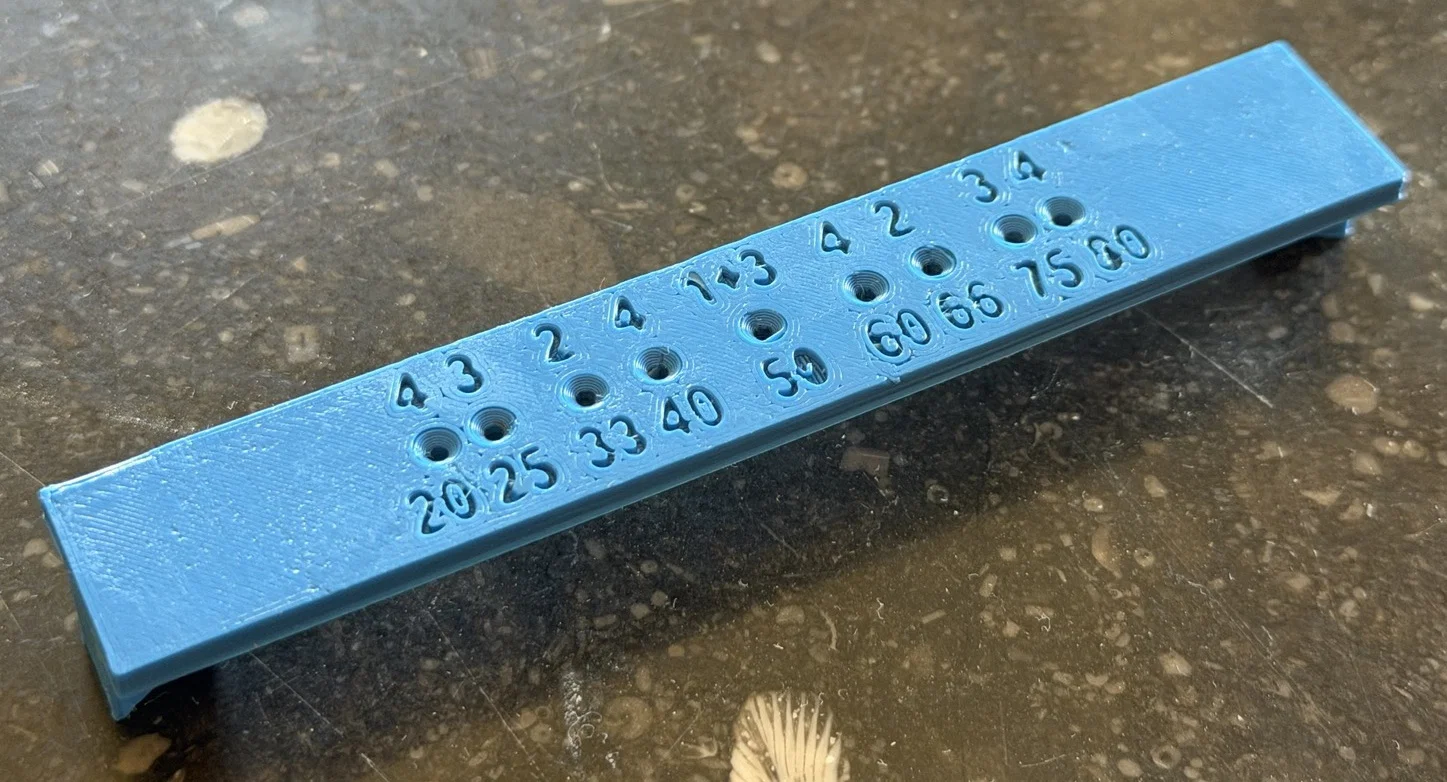

Vì cần sử dụng, mình đã tự thiết kế một mẫu mới khắc phục được lỗi này bằng cách dùng hình tam giác thay cho hình trụ. Các con số (1, 2, 3, 4) phía trên các lỗ cho biết số lượng đường kẻ chia đều và tỉ lệ phần trăm tương ứng phía dưới. Ví dụ, nếu bạn muốn chia 3 đường (tương đương chia phôi thành 4 phần bằng nhau), bạn chỉ cần dùng các lỗ có đánh số « 3 ».

Mô hình này có thể thay đổi kích thước tùy ý. Các vạch đánh dấu vẫn đảm bảo chính xác miễn là độ dày của phôi không nhỏ hơn 50% khoảng cách giữa các hình tam giác.

Mình đã in úp ngược để không cần dùng support và sử dụng các thông số sau:

• Core One L, vòi phun 0.4mm
• Chiều cao lớp in 0.15mm
• Tối thiểu 2 lớp tường (walls)
• 3 lớp đáy
• 5 lớp trên
• Nhựa ASA

Hy vọng các bạn cũng thấy dụng cụ này hữu ích như mình!
