DIY
Đế cắm SK6812 Mini-E Socket
- Lượt tải
- 50
- Lượt thích
- 3
- Lượt coi
- 490
- Bản remix
- 0
- Bình luận
- 0
File 1 27,4 KB
- sk6812mini_e_socket_1784104663.stlSTL · 27,4 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #411531
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

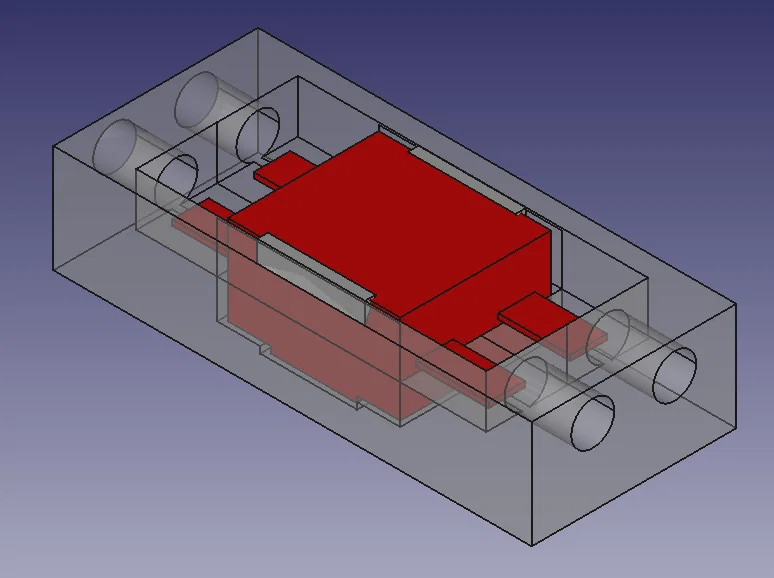

Đây là đế cắm (socket) dành cho đèn LED RGB SK6812 Mini-E, loại có kích thước siêu nhỏ SMD. So với dòng SK6812 thường (), loại này dễ hàn hơn nhiều. Đế cắm này giúp anh em hàn dây vào đèn dễ dàng hơn, giảm áp lực cho mối hàn và tạo bề mặt rộng hơn để gắn đèn LED lên (ví dụ như dùng keo hoặc băng dính).
Cách lắp ráp

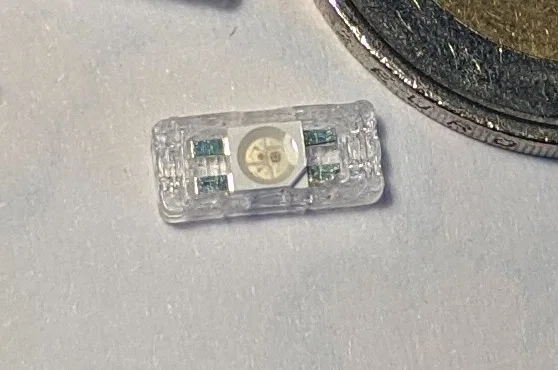

- Đẩy đèn SK6812 Mini-E vào đế cắm sao cho mặt đèn hướng lên trên (đèn sẽ được giữ cố định bởi hai cái lẫy nhỏ).
- Xỏ dây điện vào 4 lỗ (có thể tận dụng chân linh kiện diode đã cắt bỏ).
- Hàn dây vào các điểm tiếp xúc.
Cài đặt in (Đầu phun 0.4mm):
- Tốc độ: 5mm/s
- Chiều cao lớp in: 0.2mm
- Bật tính năng "Detect thin walls" (Phát hiện vách mỏng)
- Nhựa: PLA (mình dùng loại trong suốt nhưng màu nào cũng được vì dưới đáy có khoét lỗ cho ánh sáng xuyên qua)
Mình có bật quạt tản nhiệt với tốc độ tối thiểu 5mm/s, nên máy vẫn chạy ở tốc độ bình thường. Tổng thời gian in chỉ mất 3 phút trên máy Ender 3 của mình.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 1
- Tổng dung lượng
- 27,4 KB
- File lớn nhất
- 27,4 KB
