Khối Đệm (Deck Block) Dùng Để Lát Sàn Trên Nền Bê Tông

Tui xin miễn trừ mọi trách nhiệm đối với bất kỳ hậu quả tiêu cực nào nếu bạn tự ý sử dụng mô hình này. Tui làm ra nó chỉ để phục vụ mục đích cá nhân và chia sẻ lại cho cộng đồng tham khảo. Tui không phải là kỹ sư, cũng chẳng có kinh nghiệm hay bằng cấp chuyên môn nào để khẳng định mô hình này an toàn cho các công trình chịu lực quan trọng. Tui chỉ là một người mày mò tại nhà trên mạng, đến cái mái nhà còn đóng không xong, nên tốt nhất bạn đừng hỏi tui về kỹ thuật kết cấu.

Do đó, tui SẼ KHÔNG nhận thiết kế tùy chỉnh cho mô hình này.

Ngoài ra, xin đừng chê bai sàn nhà tui làm trông méo mó hay sai lệch kích thước nhé. Đây là cái nhà kho dựng trên nền bê tông cũ kỹ, dùng toàn gỗ tái chế. Sàn nhà chẳng phẳng, chẳng thẳng gì đâu. Lúc làm đến cái sàn là tui đuối lắm rồi, chỉ cốt sao cho nó vững chãi là được. Đừng cầu toàn quá mà làm khó nhau.

Vậy cái thứ này là cái gì?

Câu chuyện phía sau

Tui đang dựng cái nhà kho để củi. Nền bê tông có sẵn, trước đây chủ cũ cứ vứt củi thẳng xuống đất, nhìn xót cả ruột. Đó là lý do vì sao cần phải có cái sàn.

Vì tui muốn tiết kiệm, nên tui thiết kế cái sàn để tận dụng gỗ cũ có sẵn. Tui quyết định in 3D các chi tiết bằng nhựa PETG, vì tốn có 2 đô Canada mỗi khối, rẻ hơn nhiều so với mua đồ ngoài cửa hàng.

Các khối này được thiết kế thấp để tiết kiệm vật liệu và tăng độ cứng, đồng thời không làm tốn chiều cao của nhà kho.

Công dụng của các khối này

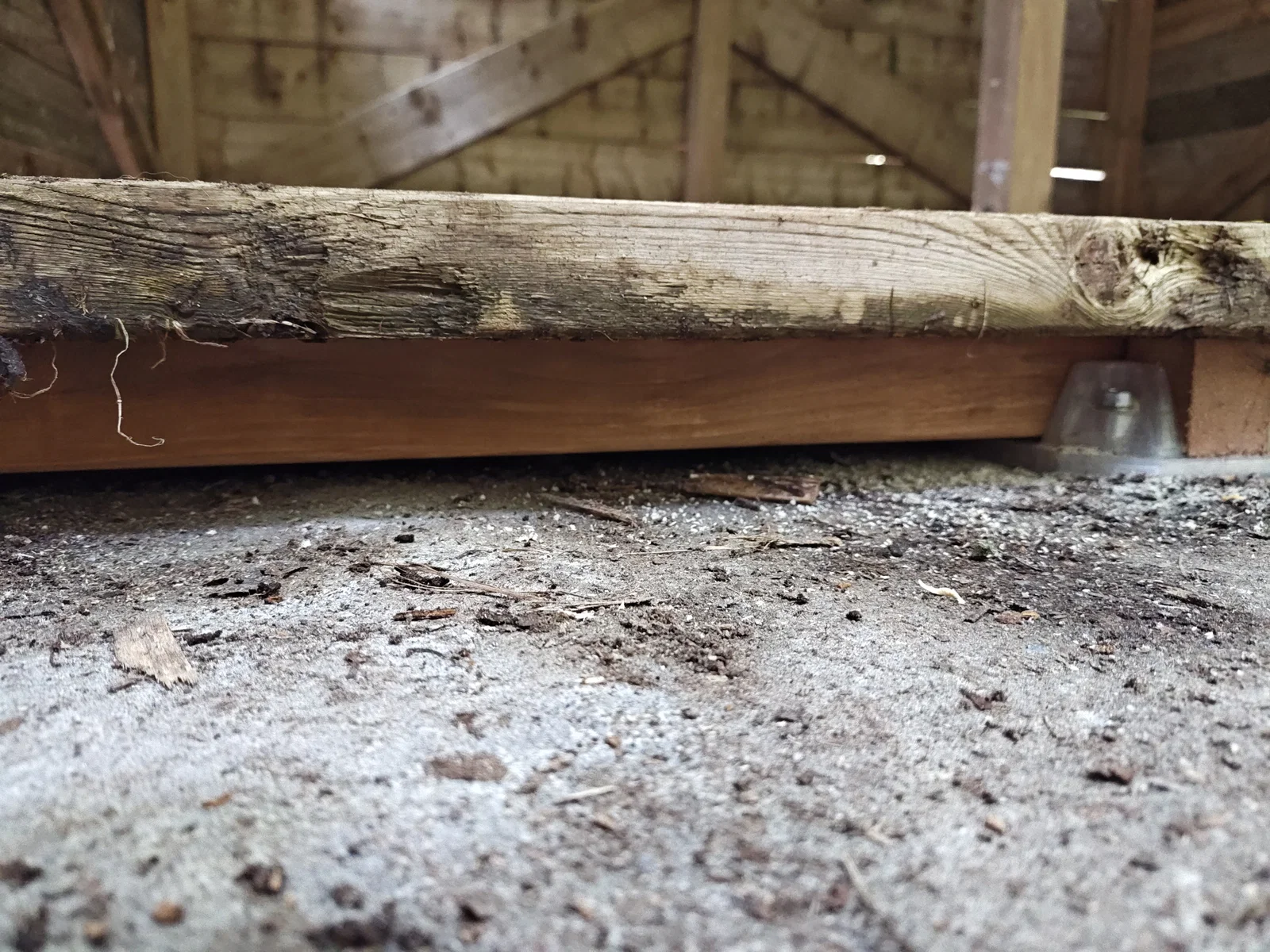

Chúng giúp nâng sàn lên khỏi mặt bê tông, giữ cho các thanh đà khô ráo. Dưới đáy có các rãnh thoát nước, nếu lắp đúng hướng thì nước không bị đọng lại.

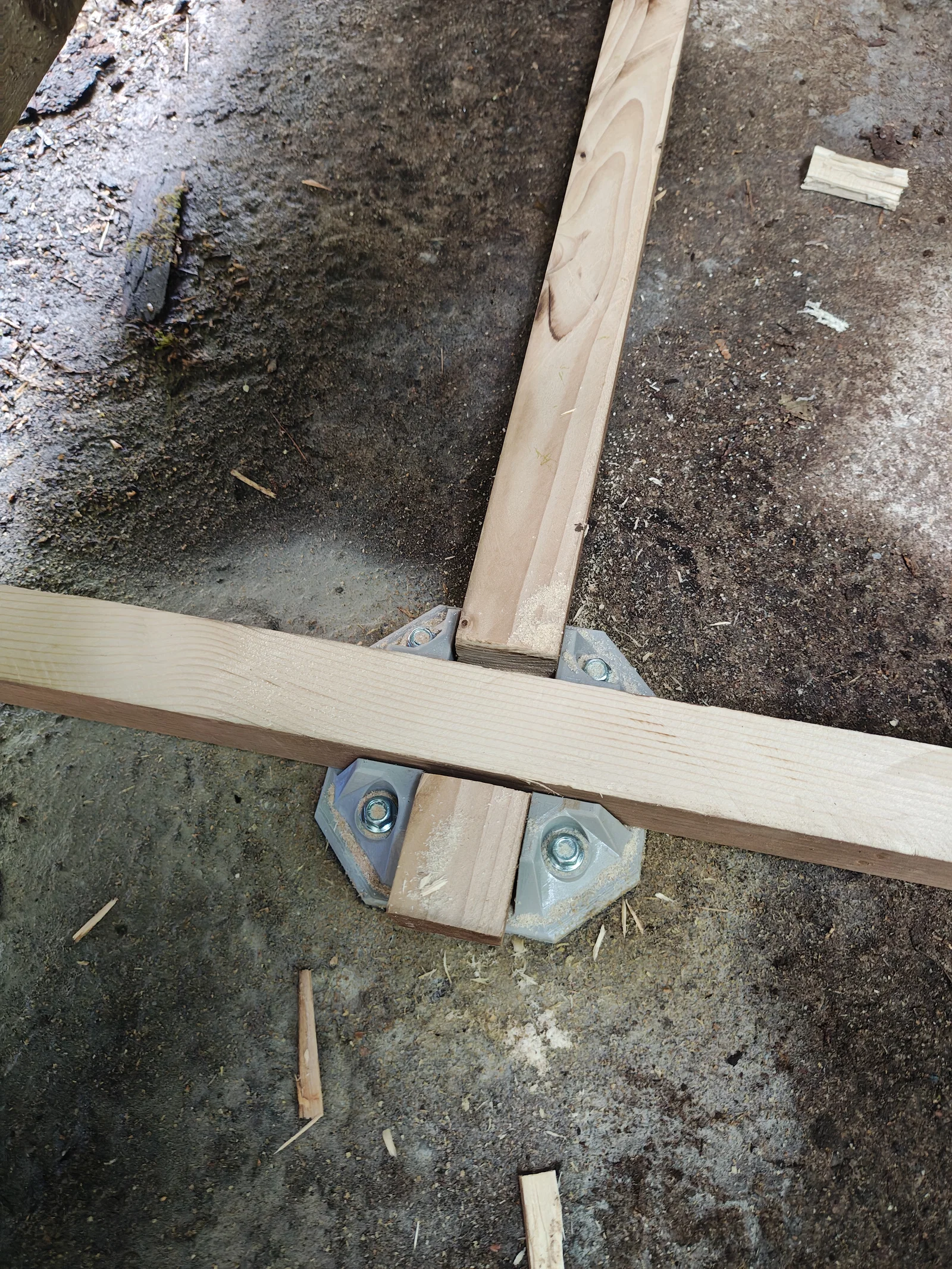

Chúng chịu lực cho các bu-lông neo. Tui dùng bu-lông 2 1/4" để chịu lực ngang từ đống củi. Các khối này chủ yếu đóng vai trò đệm giữa thanh gỗ 2x2 và sàn bê tông.

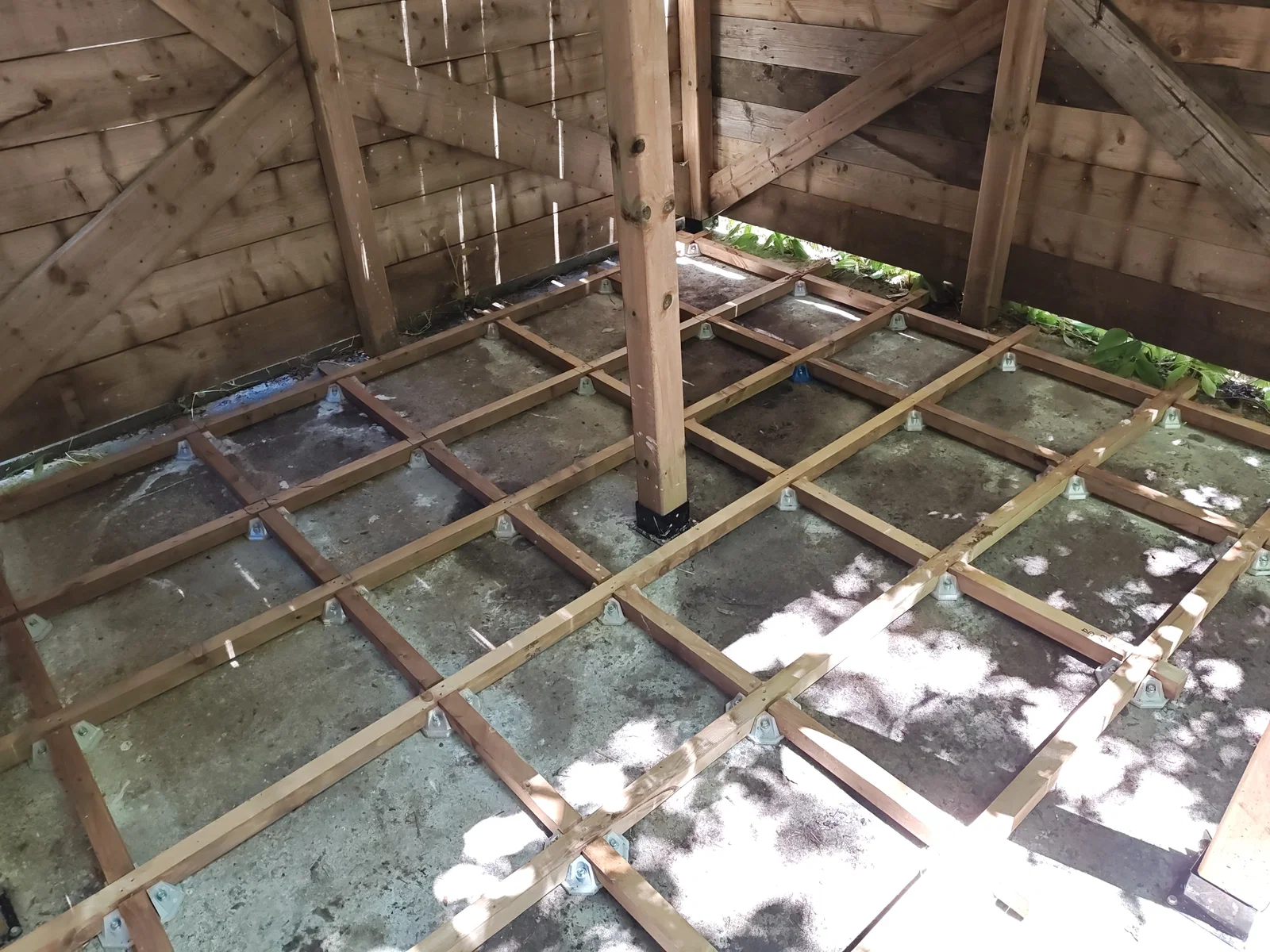

Cách tui lắp đặt

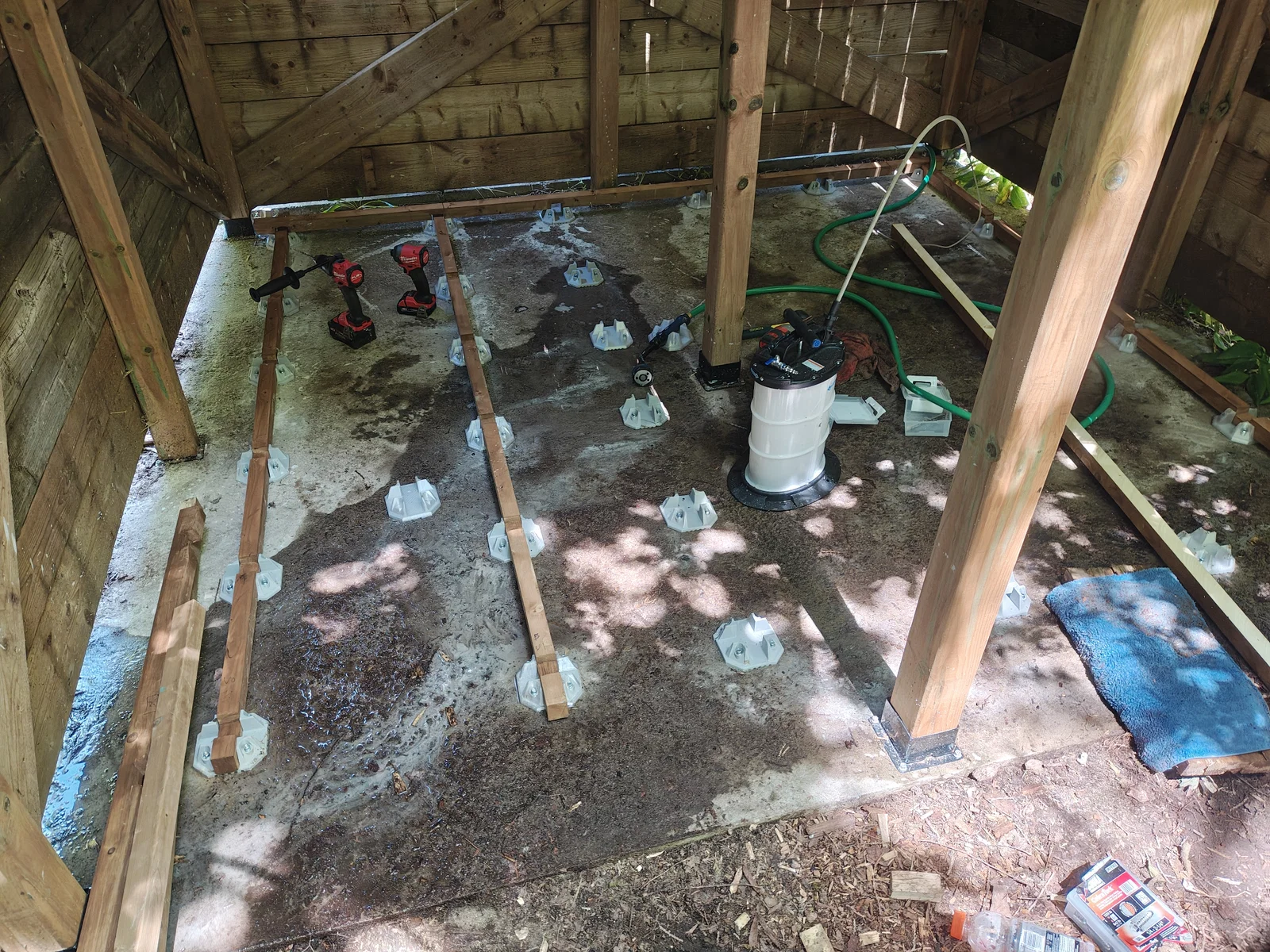

Tui khoan 36 lỗ trên bê tông, đến mức cái máy khoan cũ của tui nóng quá phải dừng. Sau đó tui khoan thêm 108 lỗ nữa và dùng bu-lông bê tông 1/4" x 2 1/4". Sự thật thú vị là tiền mua 2 cái bu-lông còn đắt hơn cả cái khối in 3D.

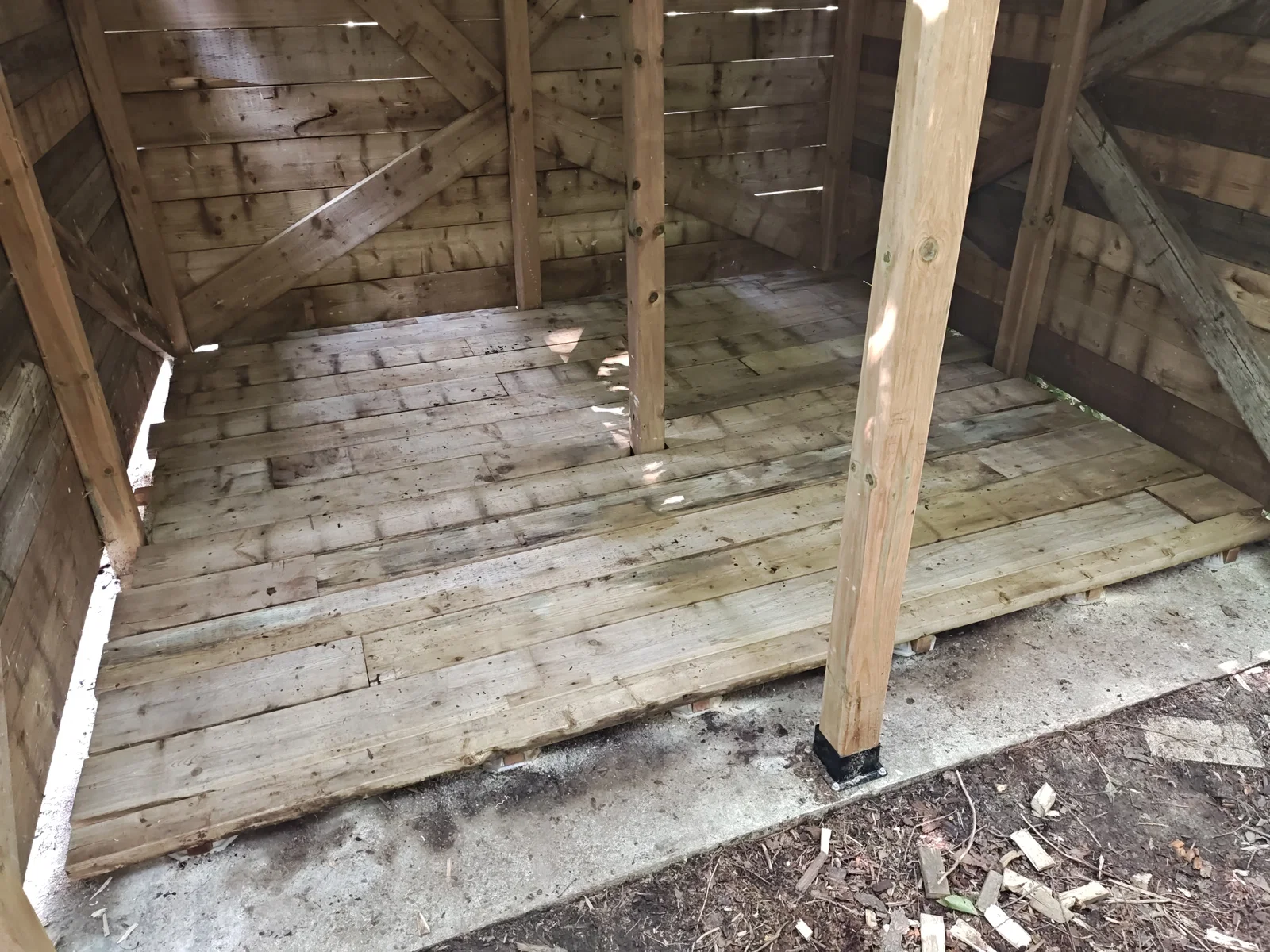

Hiệu quả thế nào

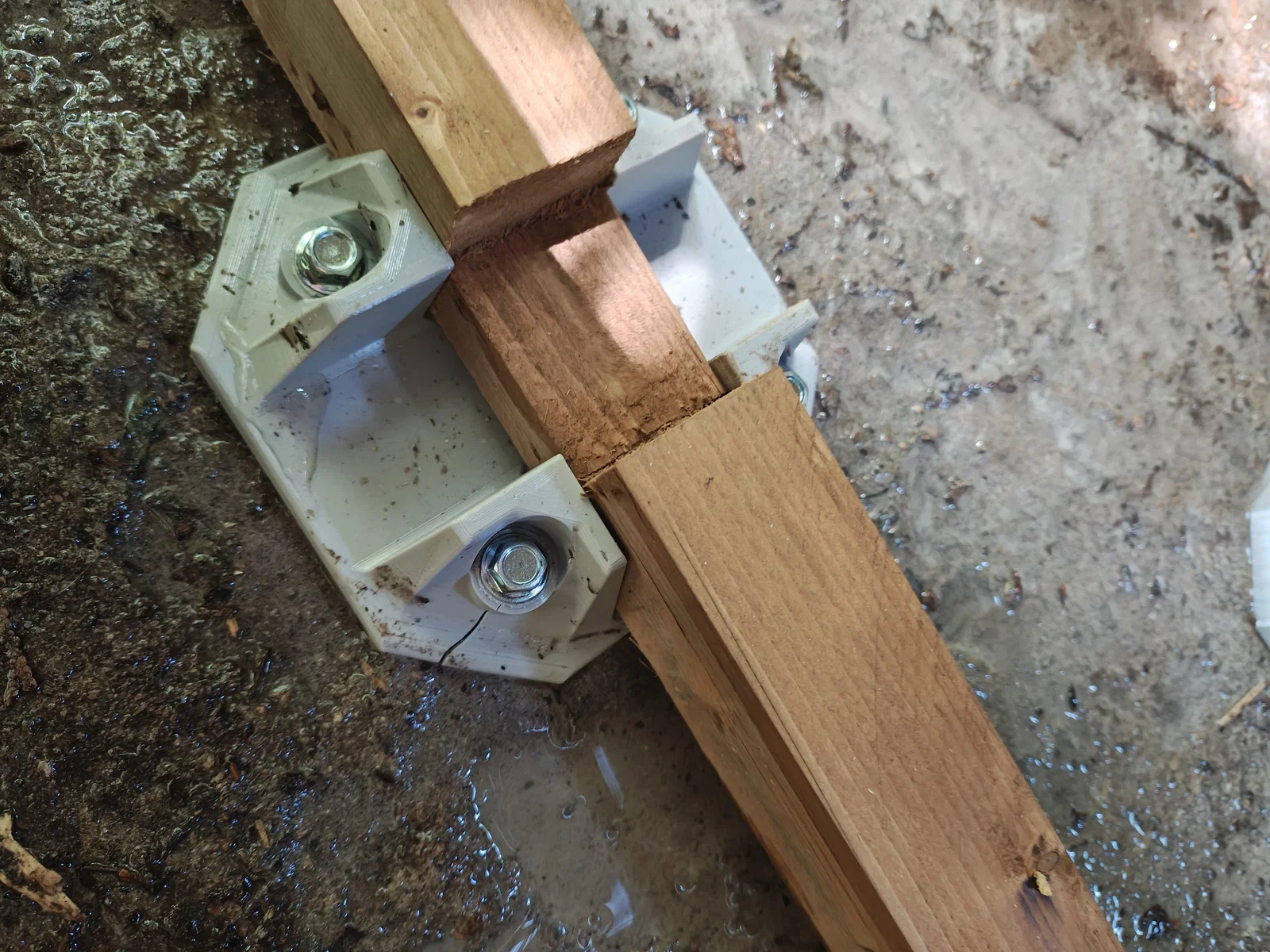

Khá ổn. Đứng lên sàn vẫn ngon lành. Vấn đề duy nhất là nền bê tông quá lồi lõm, có chỗ còn in cả dấu chân động vật. Những chỗ bằng phẳng thì không sao, nhưng chỗ gồ ghề quá thì khối nhựa có thể bị nứt khi siết bu-lông. Tui có in thêm một biến thể "loose tolerances" (dung sai lỏng) để dễ lắp đặt hơn.

Thông số in

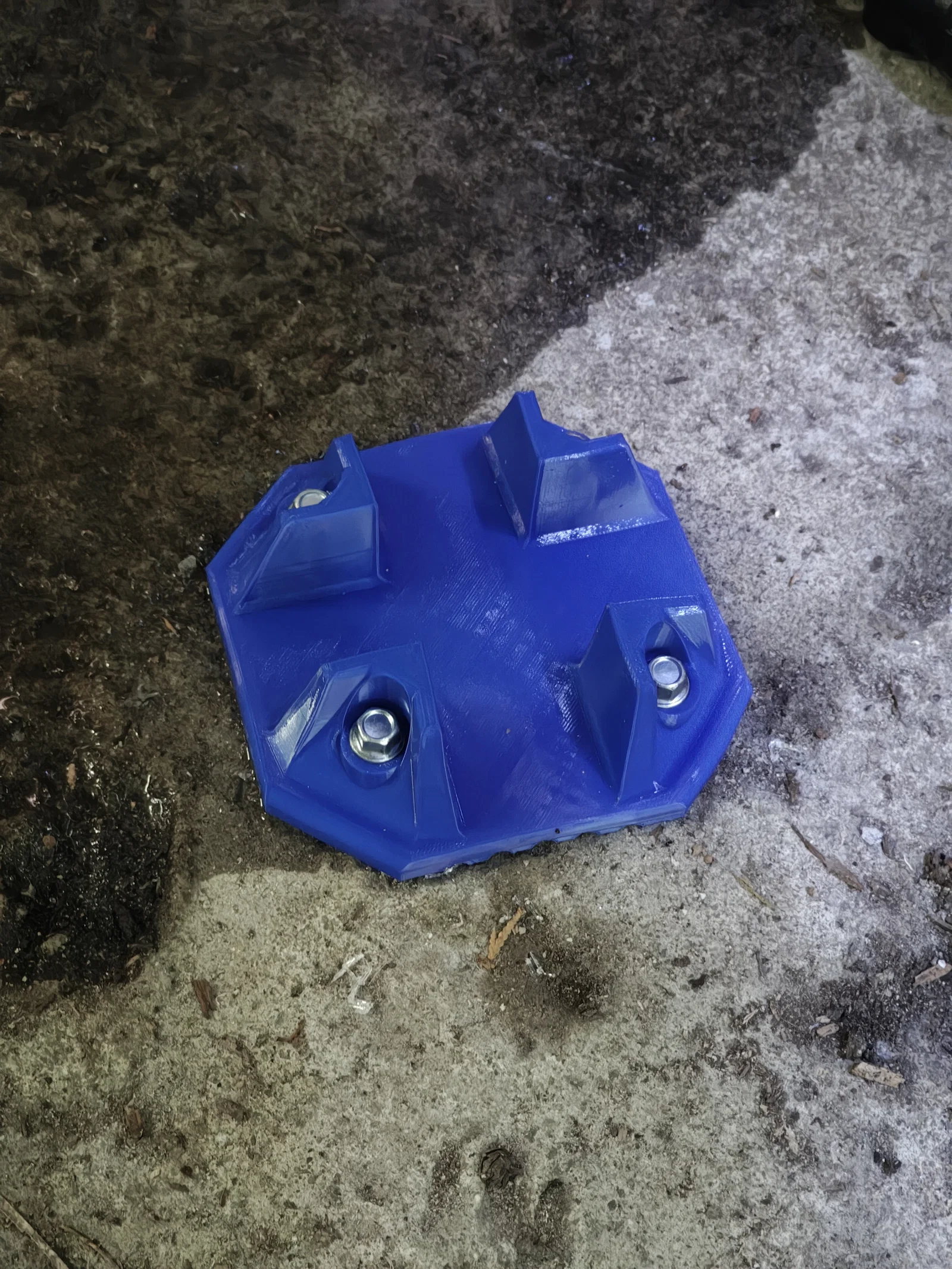

Với nhựa PETG, tui in với đầu phun 0.4mm và 6 lớp vỏ, hoặc 0.8mm với 3 lớp vỏ. Infill 15% dạng cubic là đủ vì độ cứng đến từ thành bên. Với TPU thì có thể in đặc hơn nhưng tui chưa tìm được nguồn TPU giá rẻ.

Tùy chỉnh thiết kế

Trước khi chỉnh sửa, hãy tuân thủ giấy phép đi kèm. Tui sẽ không làm phiên bản tùy chỉnh. Tui không chịu trách nhiệm cho bất kỳ hậu quả nào khi bạn sử dụng hoặc sửa đổi mô hình này.
