Khung đỡ Monolith Carriage cho XOL/A4T
Nghe nói nhiều anh em gặp chút vấn đề nhỏ với bản khung đỡ XOL-Monolith cũ, nên mình làm ra phiên bản này với cách tiếp cận khác. Mời anh em dùng thử và góp ý để hoàn thiện hơn nhé!
1.7K
Lượt Xem
50
Lượt Thích
282
Lượt Tải
Cập Nhật Jul 15, 2026
Mô tả

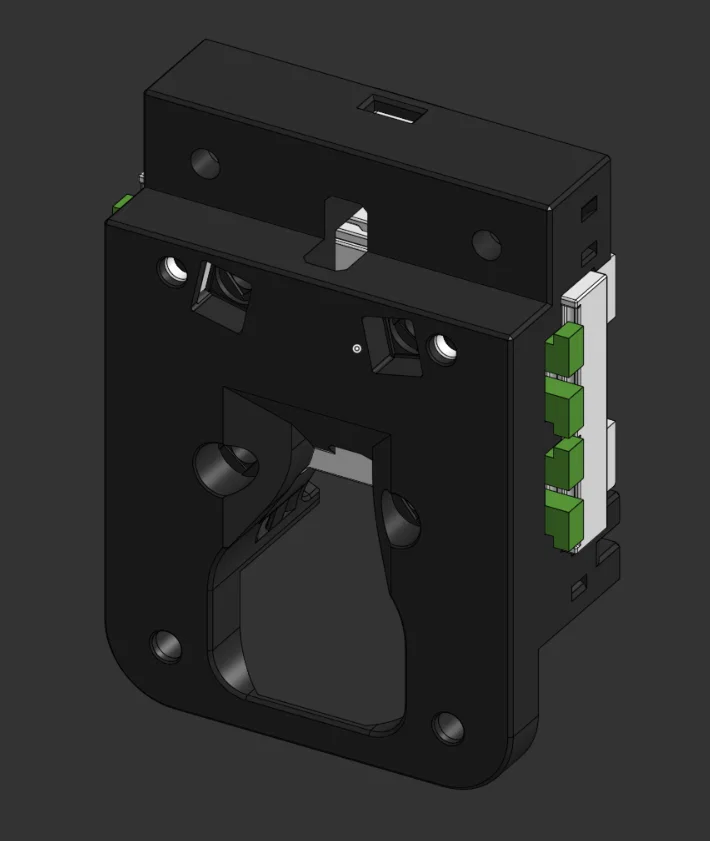

Khung đỡ (carriage) A4T/XOL (thử nghiệm) cho Monolith Gantry
- HÃY TỈ LỆ (SCALE) CÁC KẸP THEO TRỤC Z (trong slicer) ĐỂ CÓ ĐỘ VỪA VẶN CHUẨN NHẤT
- Thông tin để tìm chiều cao lý tưởng nằm ở phần "assembly" trong Read.me của Trinity.
- Sử dụng "universal Monolith belt clip" để giữ dây đai.
- Không tích hợp sẵn support, anh em vui lòng tự thêm vào trong slicer nhé.
- Kiểm tra mô tả trên github của hệ thống kẹp khác để biết kích thước đai ốc vuông (square nut) và thiết lập in.
- ApexClips nên in với chiều cao lớp (layer height) là 0.1mm.
- Anh em gặp vấn đề gì thì cứ để lại bình luận nhé.
- Hiện tại chỉ hỗ trợ bản 9mm, nếu anh em cần bản 6mm thì mình sẽ đăng thêm file sau.
- Thay đổi duy nhất về độ dài ốc vít là các con ốc bắt vào ray MGN12H: giờ dùng loại M3x10.
Cập nhật
- 19 tháng 10 năm 2025
- Đã sửa lỗi cấn đai ốc vuông ở phía trên.
- Đã thêm các phiên bản 6mm và 10mm.
Ghi nhận
- CloakedWayne cho phần kẹp dây đai SLM.
- Gerbz, Prooda và Apex cho phần kẹp dây đai và các clip (Trinity sử dụng ApexClips).
- DW Tas cho XOL-toolhead và phiên bản khung đỡ Monolith XOL thay thế.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
