Bộ Gá Bản Lề Cối (Weld Hinge Jig) – Dụng Cụ Căn Chỉnh Bản Lề Bullet

Việc hàn bản lề cối (bullet hinges) sao cho thẳng hàng và chuẩn xác thường khá khó khăn — bộ gá (jig) này sẽ giúp mọi chuyện trở nên dễ dàng hơn nhiều.

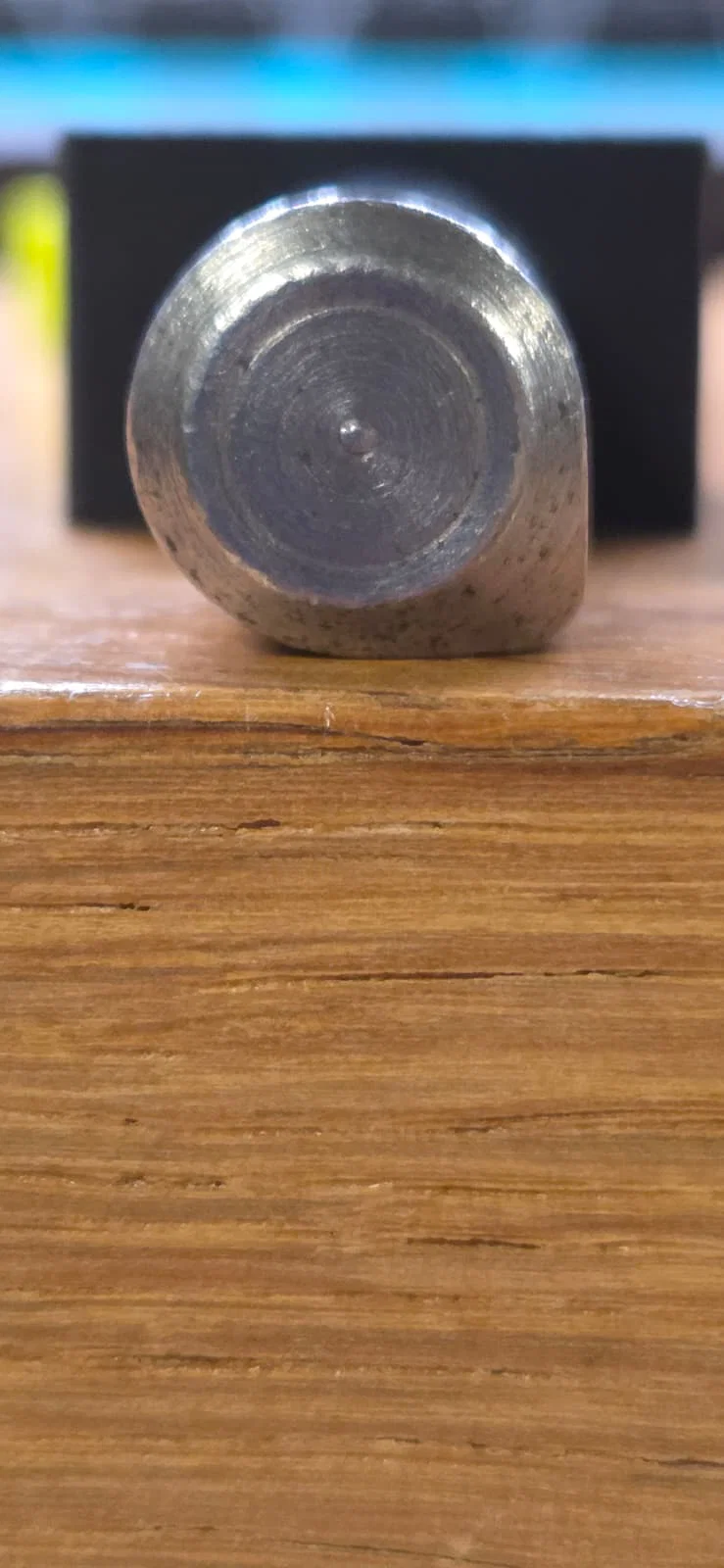

Bạn chỉ cần trượt bộ giữ vào hai đầu bản lề, nó sẽ giữ bản lề ở góc độ chính xác để bạn chấm hàn (tack weld) cố định. Các nam châm tích hợp bên trong giúp cố định jig chắc chắn vào phôi, để bạn có thể rảnh tay thao tác.

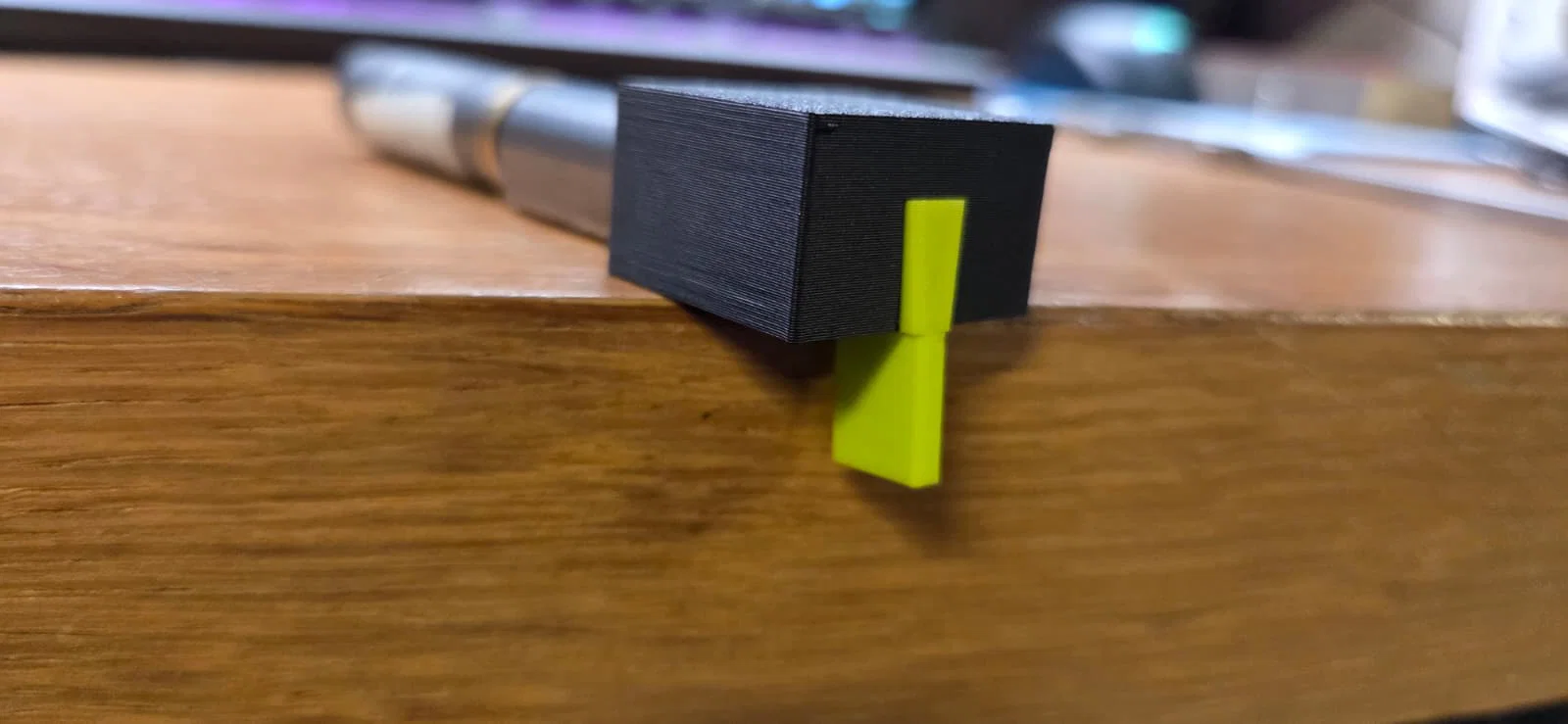

Phía dưới mỗi bộ giữ có khe để lắp miếng đệm (bao gồm các kích thước 3, 4 hoặc 5 mm được in riêng). Miếng đệm giúp duy trì khoảng cách chuẩn giữa hai phần cần xoay, đảm bảo bản lề cử động linh hoạt sau khi hàn — không còn lo tình trạng cổng hay cửa bị kẹt nữa.

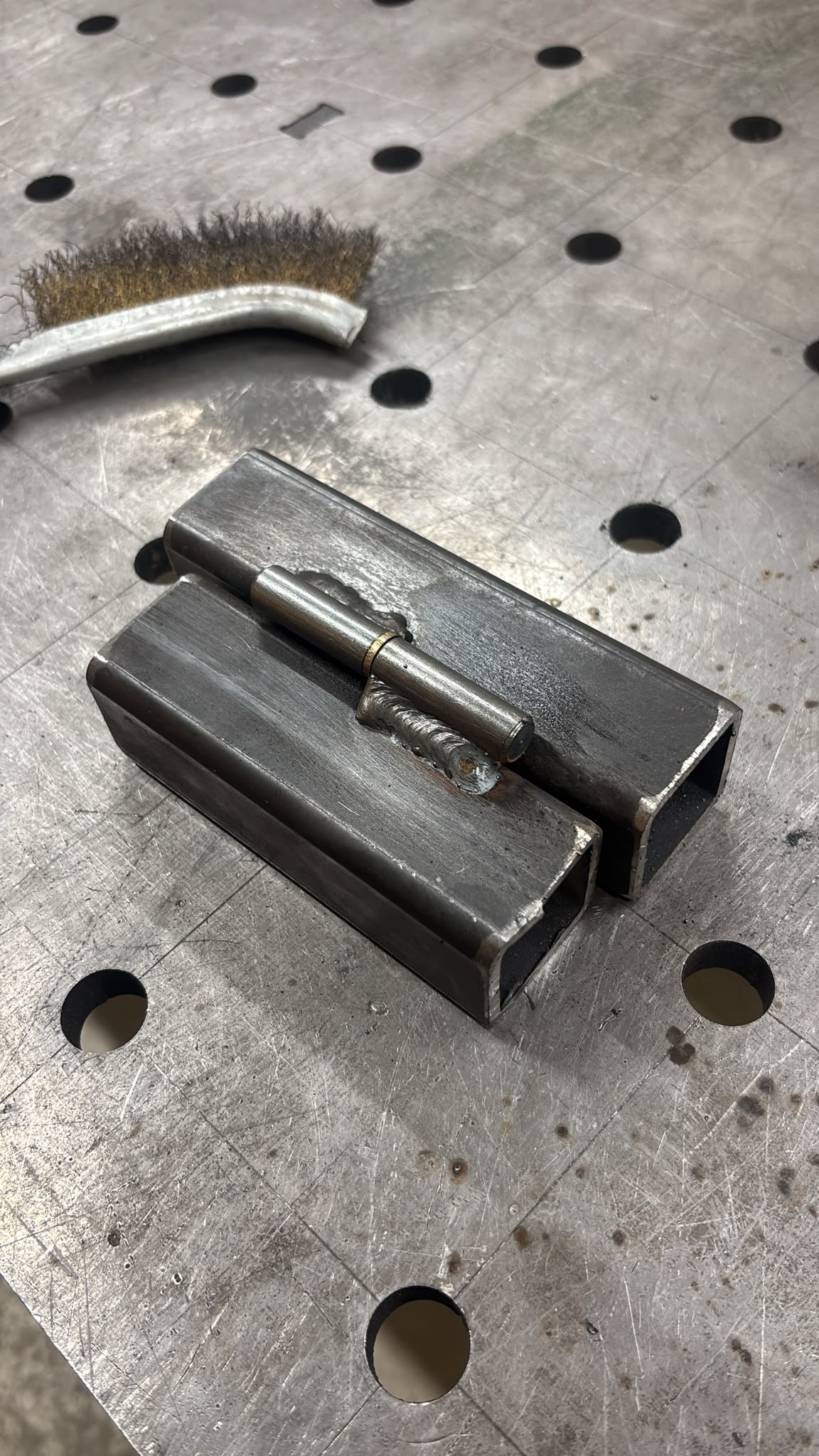

Jig này chỉ dùng để chấm hàn: sau khi đã đính bản lề vào vị trí, hãy tháo jig ra rồi mới hoàn thiện các đường hàn. Nhờ vậy nhựa sẽ không bị tiếp xúc trực tiếp với nhiệt độ cao của mối hàn, nên vật liệu PLA tiêu chuẩn là đã dùng rất tốt — mình đã in bằng PLA và sử dụng ổn định mà không gặp vấn đề gì.

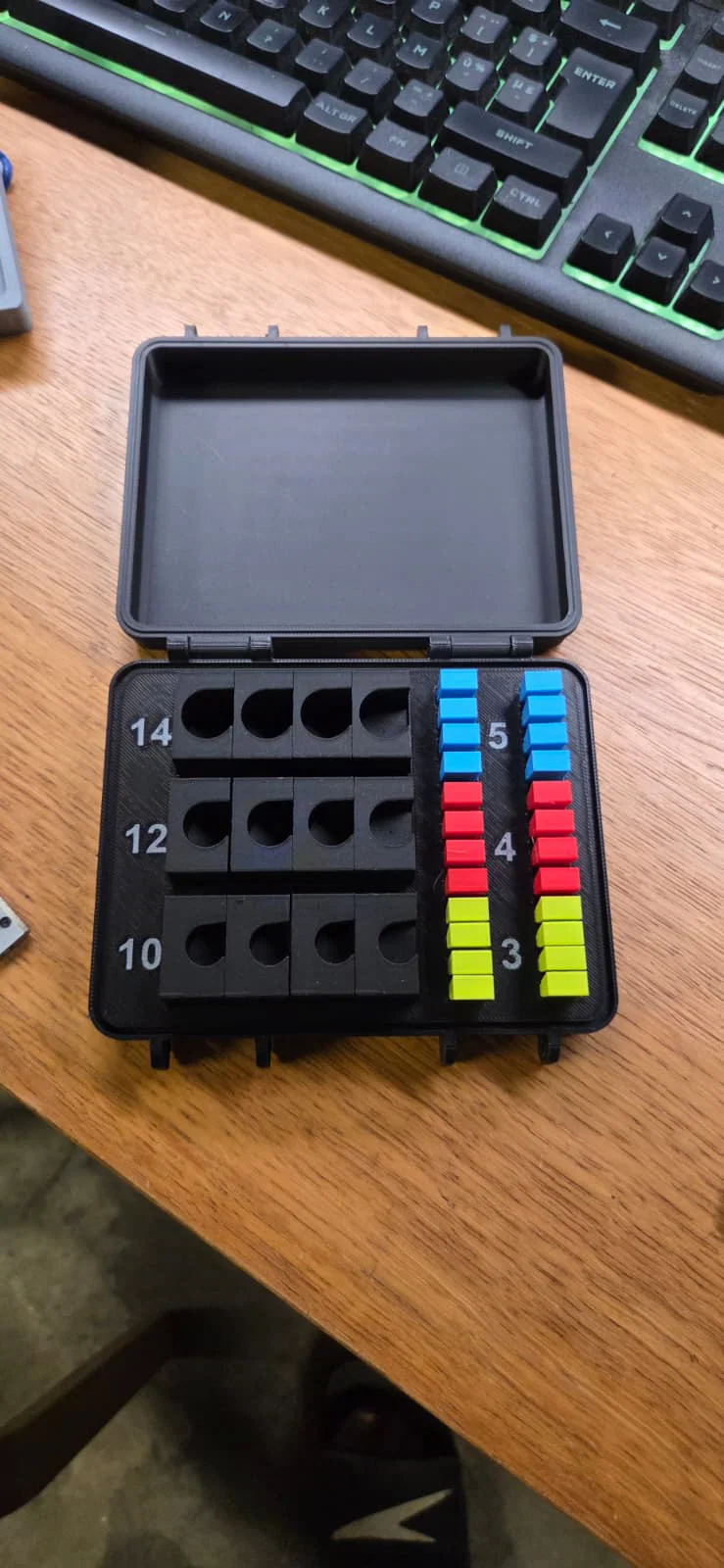

Các kích thước có sẵn:

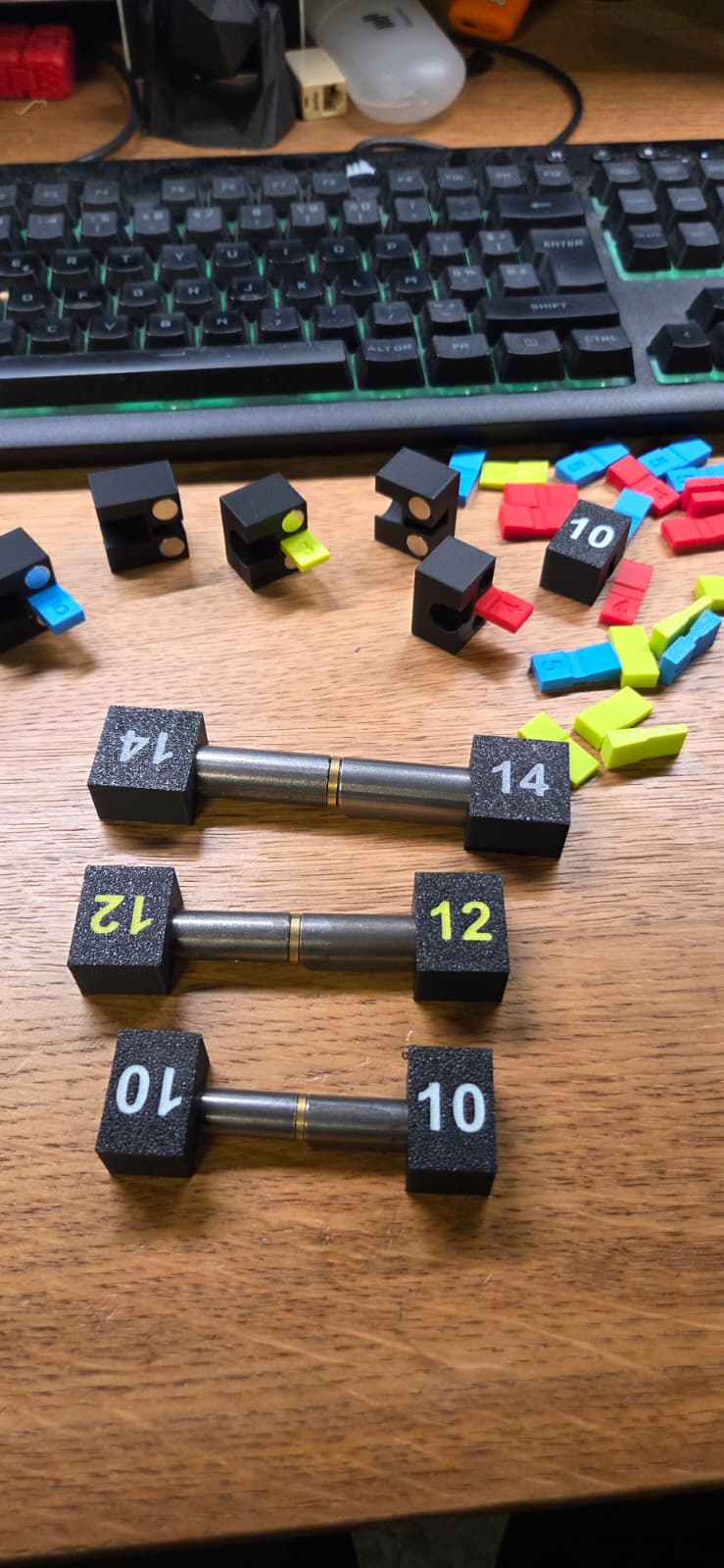

• Bộ giữ cho bản lề đường kính: 10, 12 và 14 mm

• Miếng đệm: 3, 4 và 5 mm

Bạn cần đường kính bản lề hoặc độ dày miếng đệm khác? Cứ để lại bình luận, mình sẽ sẵn sàng chỉnh sửa cho bạn.

Tính năng:

• Giữ bản lề ở góc chuẩn để chấm hàn thẳng và sạch

• Nam châm giúp jig bám chắc vào phôi

• Miếng đệm có thể thay đổi linh hoạt để điều chỉnh khoảng cách

• Dễ dàng tháo lắp vào đầu bản lề

Những thứ cần chuẩn bị:

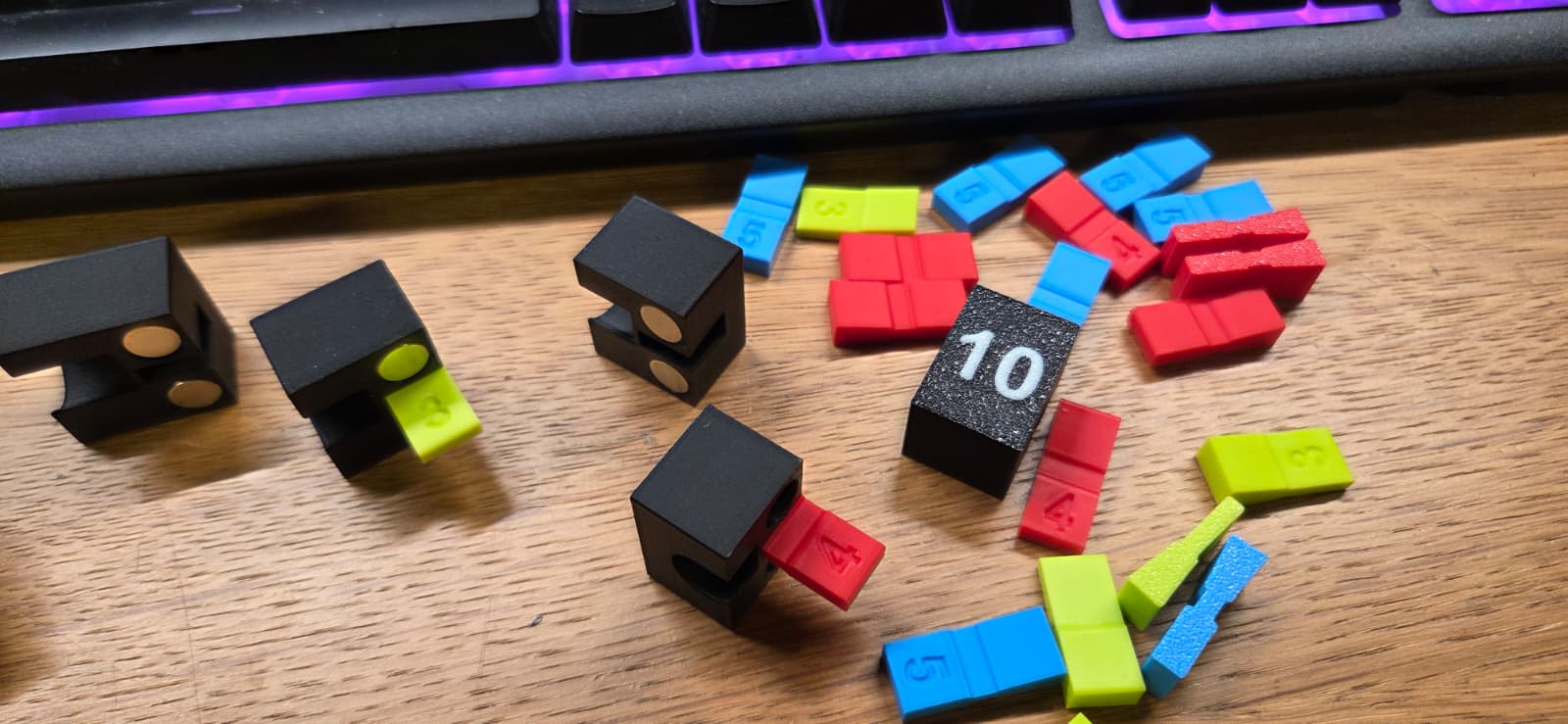

• Nam châm: đường kính 8 mm x dày 2 mm (neodymium), ấn vừa khít hoặc dán bằng keo 502/epoxy nếu cần

Thông số in:

• Vật liệu: PLA (jig được tháo ra trước khi hàn hoàn thiện)

• Chiều cao lớp in (Layer height): 0.2 mm

• Độ đặc (Infill): 30–50% để đảm bảo độ cứng cáp

• Không cần support

Cách sử dụng:

1. Trượt các bộ giữ vào hai đầu bản lề

2. Chèn miếng đệm (3, 4 hoặc 5 mm) để cài đặt khoảng cách

3. Đặt cụm bản lề lên phôi — nam châm sẽ tự giữ mọi thứ ở đúng vị trí

4. Chấm hàn bản lề

5. Tháo jig ra và hoàn thiện mối hàn
