Bộ lọc không khí modul 20x20 sử dụng quạt PC 140mm

Tôi đã chán ngấy với âm lượng (âm thanh và không gian) của Corsi-Rosenthal, nhưng muốn một cái gì đó sử dụng bộ lọc MERV 13 20x20x1 giá rẻ và vui vẻ, vì vậy tôi đã nghĩ ra cái này.

Bộ lọc không khí này chưa được thử nghiệm hiệu suất và tôi không đưa ra bất kỳ tuyên bố nào về hiệu quả của nó, nhưng tôi có một vài cái rải rác quanh nhà và mức độ hạt bụi trong không khí của tôi dường như được quản lý tốt mặc dù có một nhóm mèo và chó nuôi tạm thời thay đổi liên tục. Tất cả những gì tôi có thể nói là nó dường như hoạt động với tôi, bạn có thể có trải nghiệm khác.

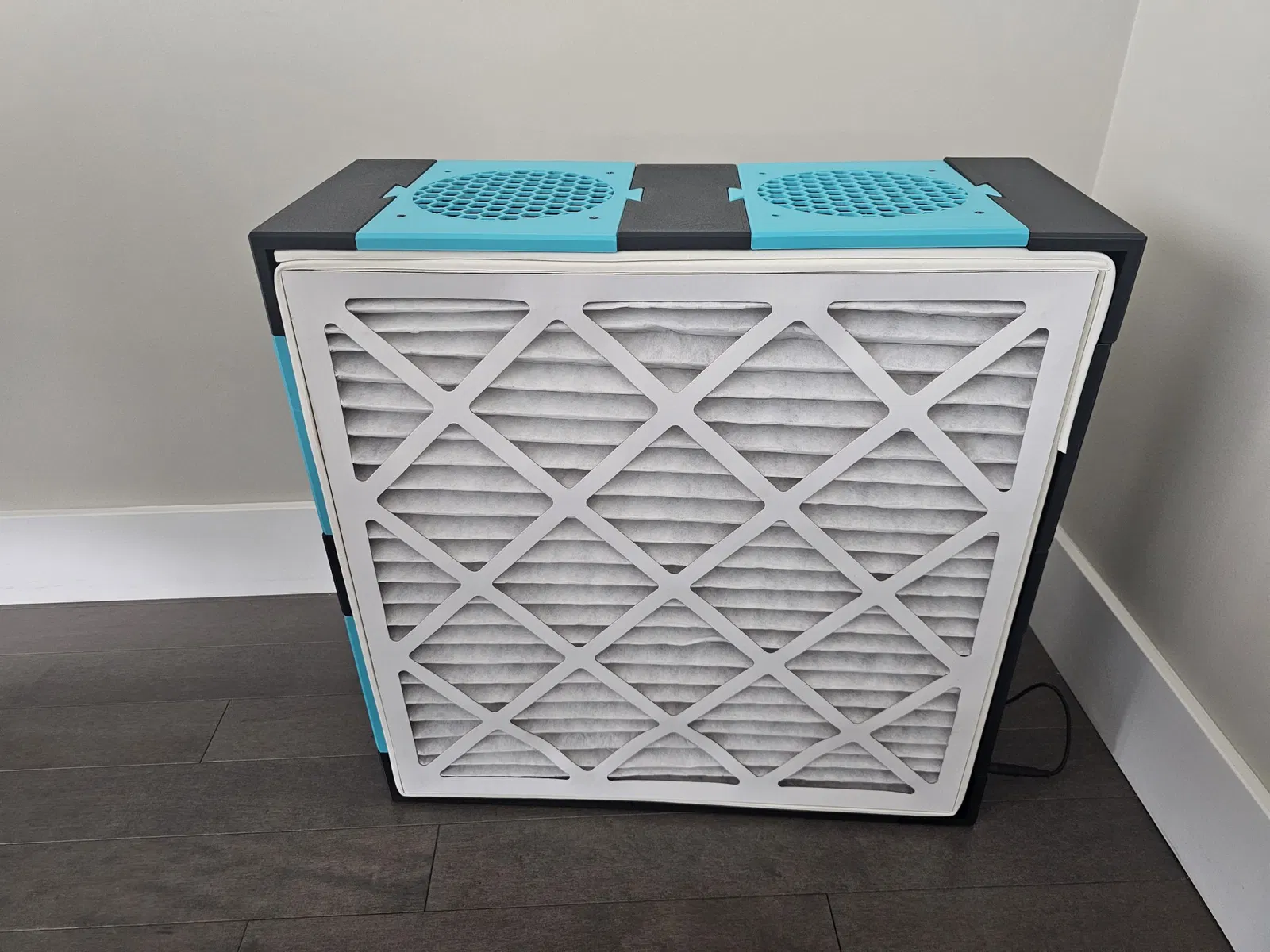

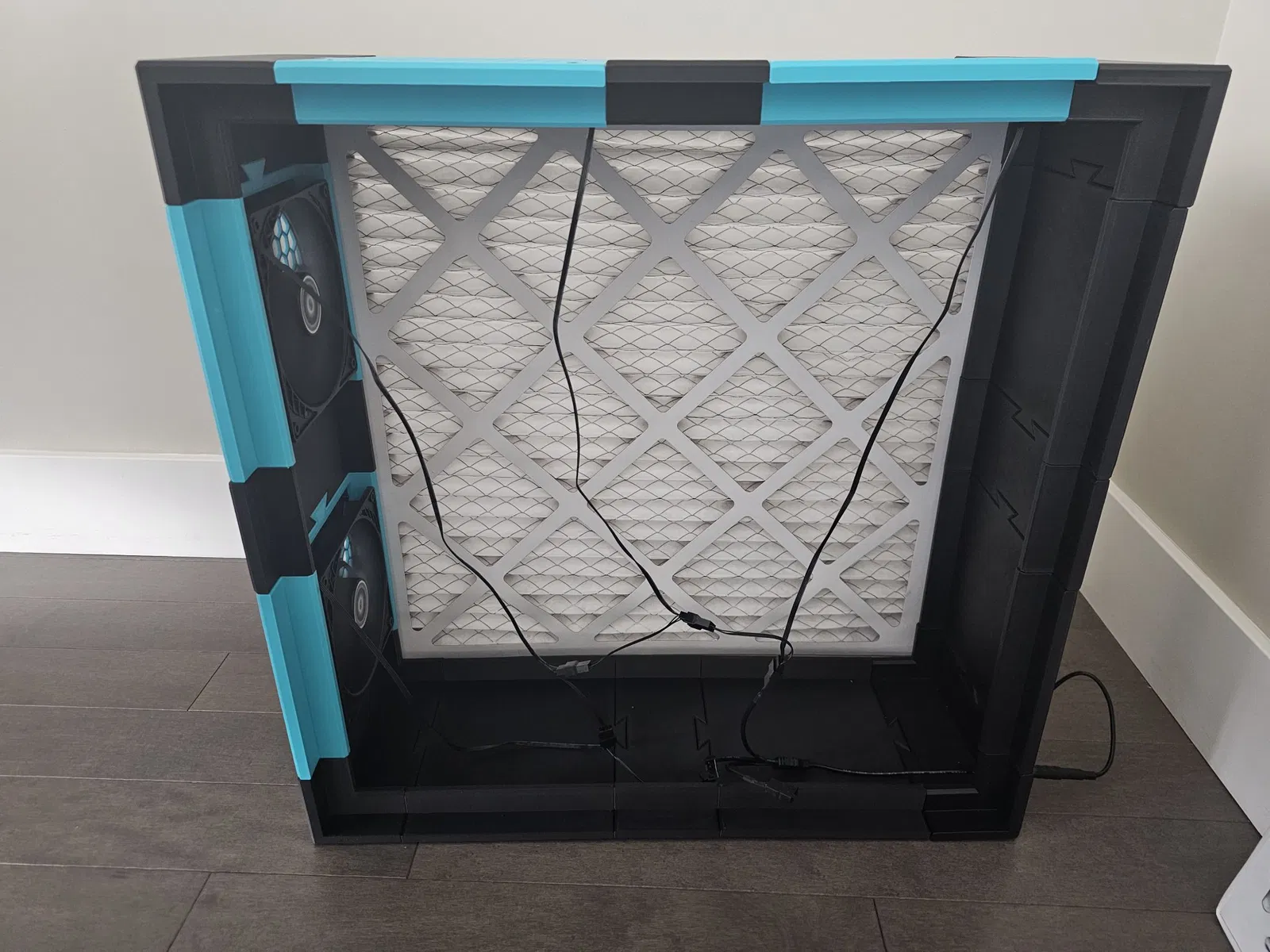

Dù sao, hệ thống này là mô-đun để bạn có thể thêm bất kỳ số lượng quạt PC 140mm nào bạn thích. Bạn sẽ muốn quạt có áp suất tĩnh cao để chúng thực sự di chuyển không khí qua các bộ lọc. Trong các bức ảnh đính kèm, tôi đã lắp đặt bốn quạt, nhưng nếu bạn thêm chân vào đáy của đơn vị, bạn có thể lên tới 8.

Khung lắp ráp có một khoảng trống cho phép bạn lắp đặt băng keo chống thời tiết ½" để niêm phong các bộ lọc vào khung và giữ chúng ở vị trí. Các bức ảnh đính kèm là một mô hình thử nghiệm sử dụng băng keo chống thời tiết ¼", đó là tất cả những gì tôi có sẵn vào lúc này, nhưng một lớp đôi hoạt động rất tốt. Để đạt hiệu suất tối đa, bạn có thể muốn dán hoặc dán các mối nối giữa các mô-đun.

Tôi đã tải lên các tệp 3mf để bạn có thể in trực tiếp hoặc bạn có thể điều chỉnh theo ý thích để phù hợp với nhu cầu của mình. Có rất nhiều chỗ để cải thiện thiết kế, vì vậy tôi rất mở lòng với những suy nghĩ của mọi người.

LƯU Ý: Đây là một bản in LỚN và bạn sẽ tiêu tốn một lượng filaments khá nhiều.

Danh sách Vật liệu

Để xây dựng, bạn sẽ cần in:

• 3 x Giá đỡ Góc
• 1 x Giá đỡ Góc có Lỗ Đi Dây
• 4 x Kết Nối
• ‘n’ x Giá đỡ Quạt 140mm
• ‘8-n’ x Mảnh Trống

Ngoài ra, bạn sẽ cần:

• Quạt PC 140mm ‘n’ - Tôi đã sử dụng quạt mẫu Arctic P14 PWM PST. Chúng rẻ, yên tĩnh và có áp suất tĩnh được công bố tốt, mặc dù tôi chưa thử nghiệm điều đó theo cách nào.
• Một bộ nguồn cho quạt PC. Tôi đã sử dụng cái này từ Amazon và nó có vẻ hoạt động tốt với nguồn 110V. Một trong những mảnh góc in trong mẫu có một lỗ vừa với phích cắm trụ tiêu chuẩn 2.1mm với một chút không gian thừa - hoặc bạn có thể chỉnh sửa tệp để phù hợp với bộ nguồn của bạn.
• Hơn 4m (160") băng keo chống thấm ½ inch.
• Một ít băng keo silicone tự dính.

Hướng Dẫn Lắp Ráp:

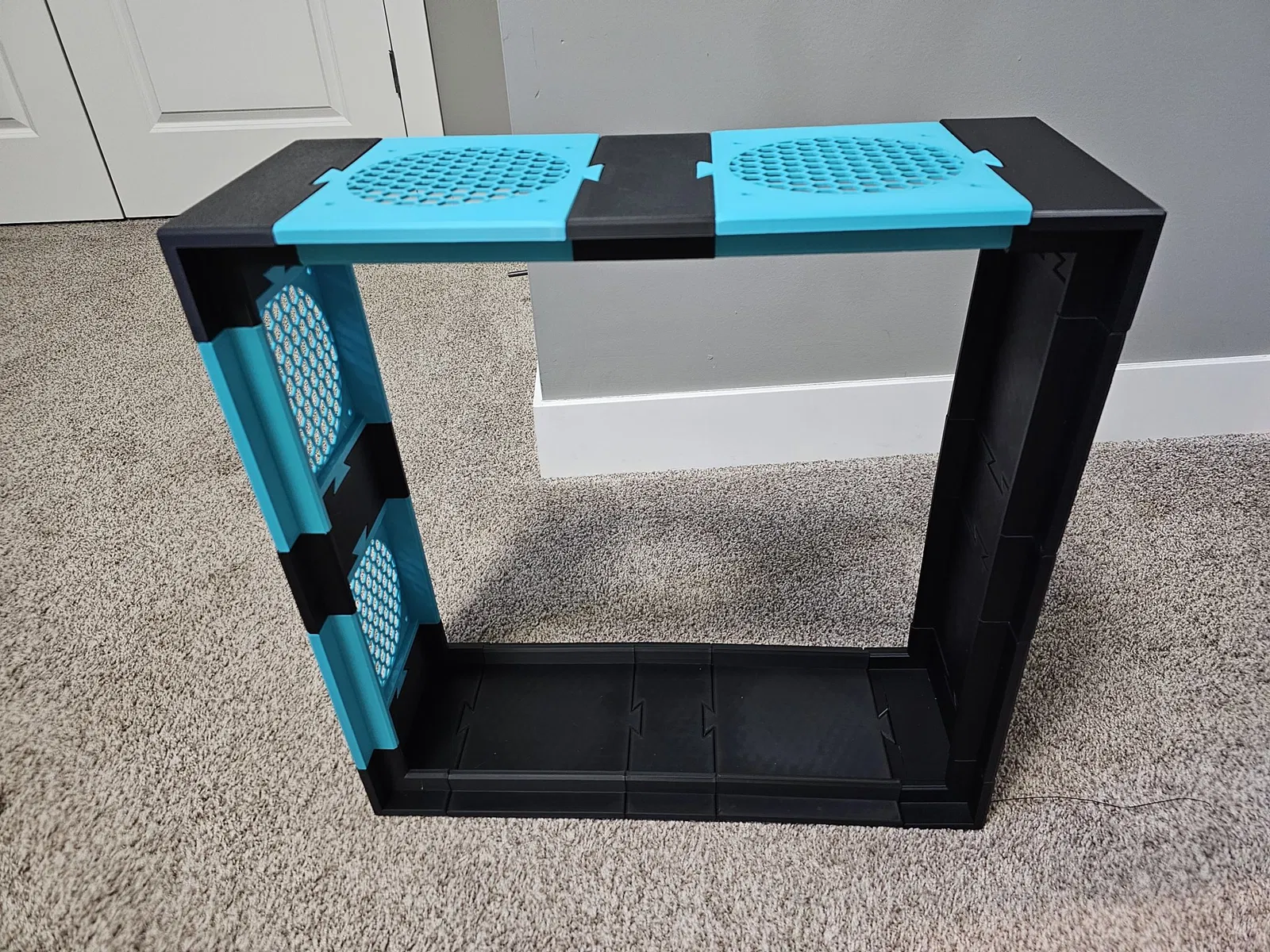

1. In tất cả các mảnh cần thiết và lắp ráp thành một khung.
2. Dán băng keo vào các mối nối nếu có.
3. Gắn băng keo chống thấm vào mép ngoài của khung xung quanh toàn bộ chu vi. Điều này cho phép tái sử dụng băng keo chống thấm nhưng khó khăn hơn khi lắp đặt các bộ lọc. Ngoài ra, bạn có thể áp dụng băng keo chống thấm vào chu vi của bộ lọc.
4. Lắp quạt bằng các vít của vỏ mà chúng có thể đã đi kèm. Các lỗ nên đủ hẹp để giữ đầu của vít. Điều này tạo ra một chút không gian cho sự khác biệt của nhà sản xuất trong khoảng cách lỗ và cho phép các vít lắp phẳng. Ngoài ra, bạn có thể lắp bằng vít/nut/máng M4.

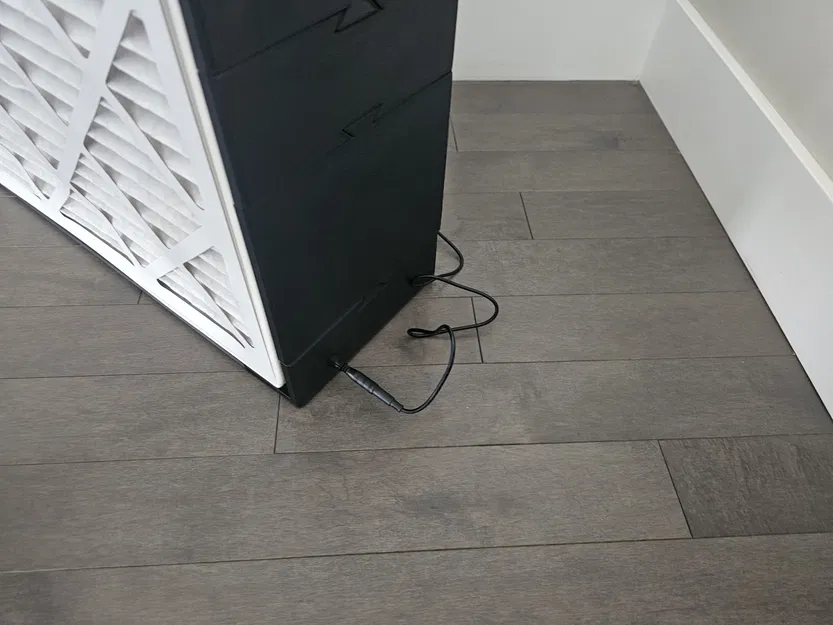

5. Chạy dây nguồn của bạn qua giá góc với lỗ đi qua.
6. Quấn băng keo silicone tự dính xung quanh phần bên trong của dây nguồn. Điều này phục vụ hai mục đích - nó niêm phong lỗ đi qua dây và nó hoạt động như một bộ giảm tải và giữ cho bạn không kéo vào dây quạt nhạy cảm.
7. Cắm tất cả các quạt.
8. Lắp đặt bộ lọc.
