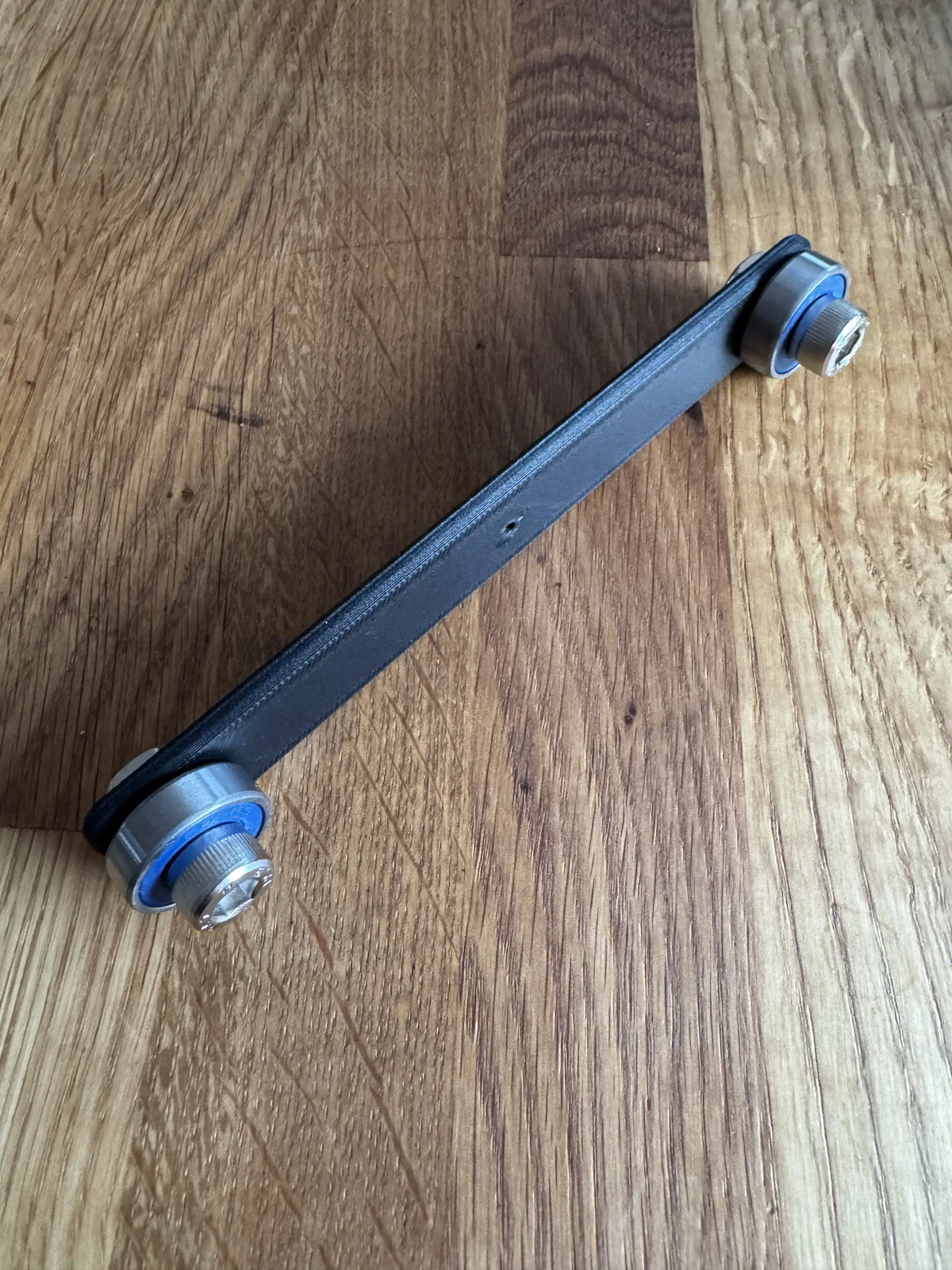

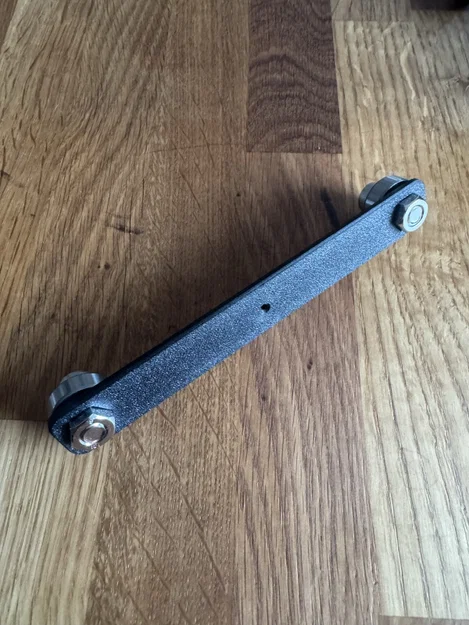

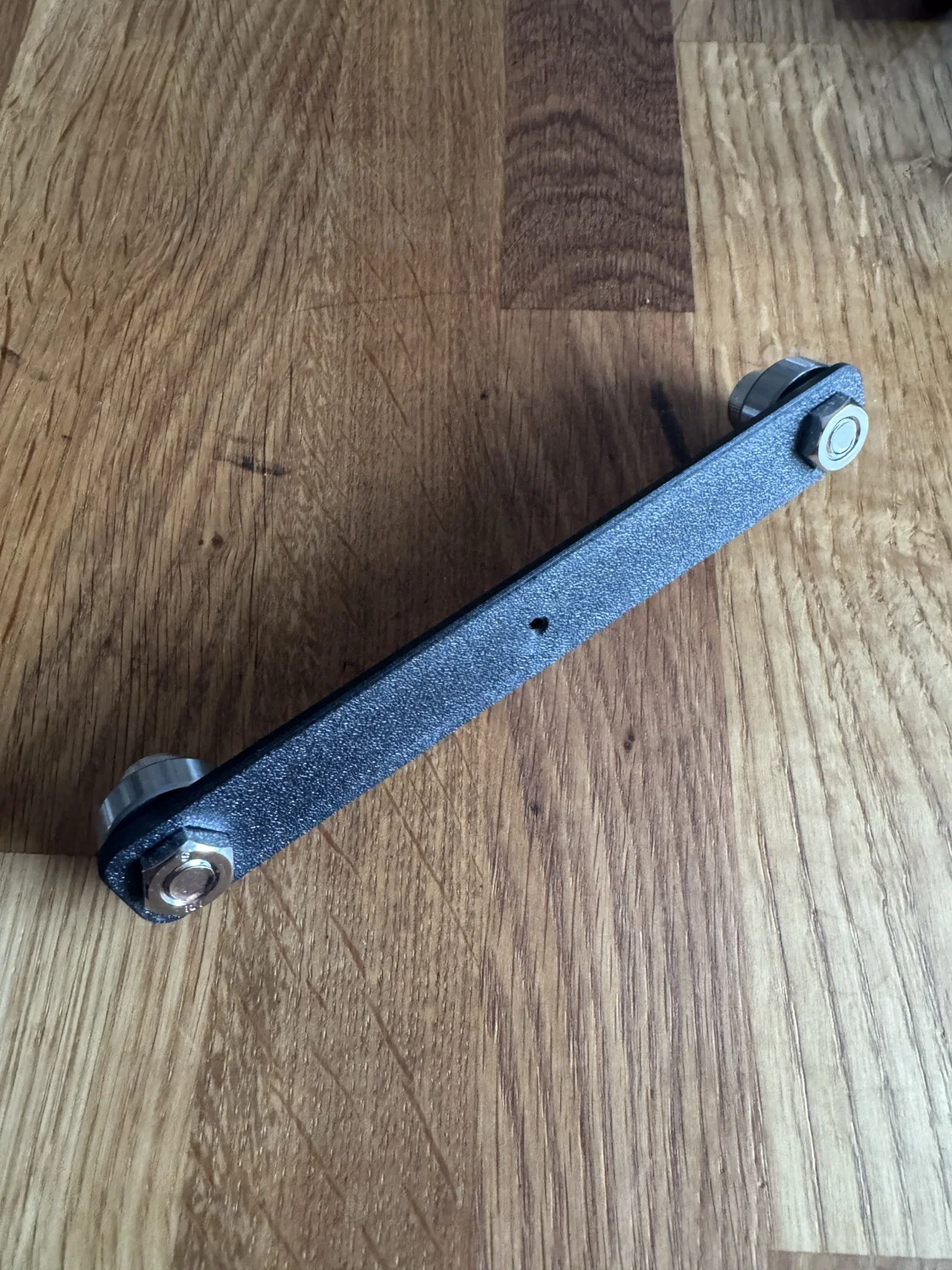

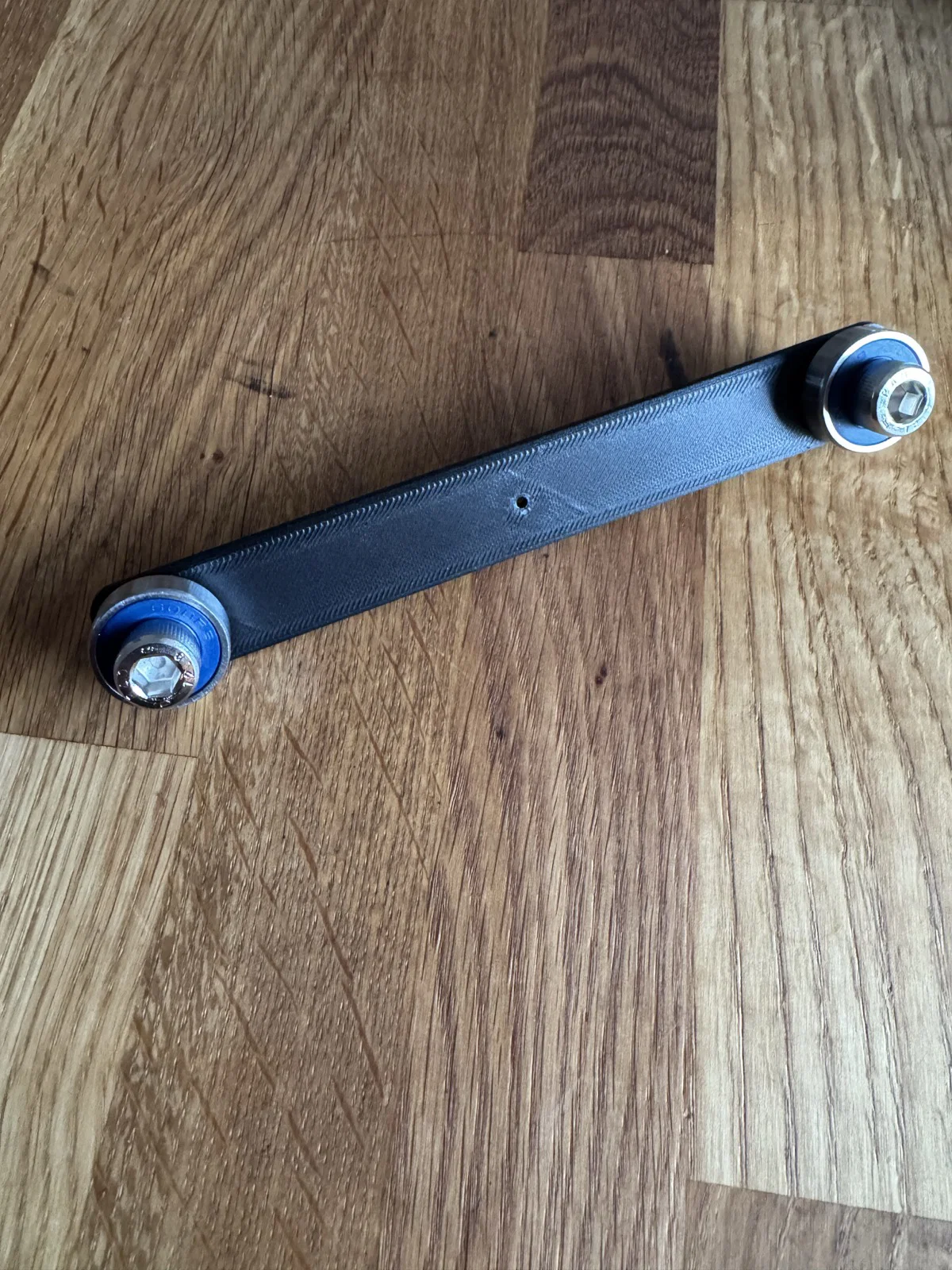

Dụng cụ xác định tâm để kẻ hoặc vẽ đường tâm

In ra với 4-6 lớp tường và độ lấp đầy (infill) 45% để đảm bảo độ cứng cáp.

Tại đây (các thông số về dung sai lỗ, v.v. được thiết kế cho) nhựa PET-CF, đặt phần rãnh ốc hướng xuống bàn in và sử dụng tree support cho các lỗ rãnh.

Khoảng cách tâm (CC) cho bu lông M8 là khoảng 130mm và độ rộng tối đa của tấm ván hoặc thanh kim loại bạn có thể đặt giữa hai vòng bi ván trượt là khoảng 108mm.

Phần cứng cần thiết gồm 2 bộ bu lông + đai ốc M8 và vài vòng bi ván trượt.

Cách sử dụng:

1. Đặt dụng cụ lên ống vuông hoặc tấm gỗ với phần vòng bi hướng xuống dưới.

2. Xoay dụng cụ sao cho các vòng bi ôm sát vào hai bên cạnh của vật thể.

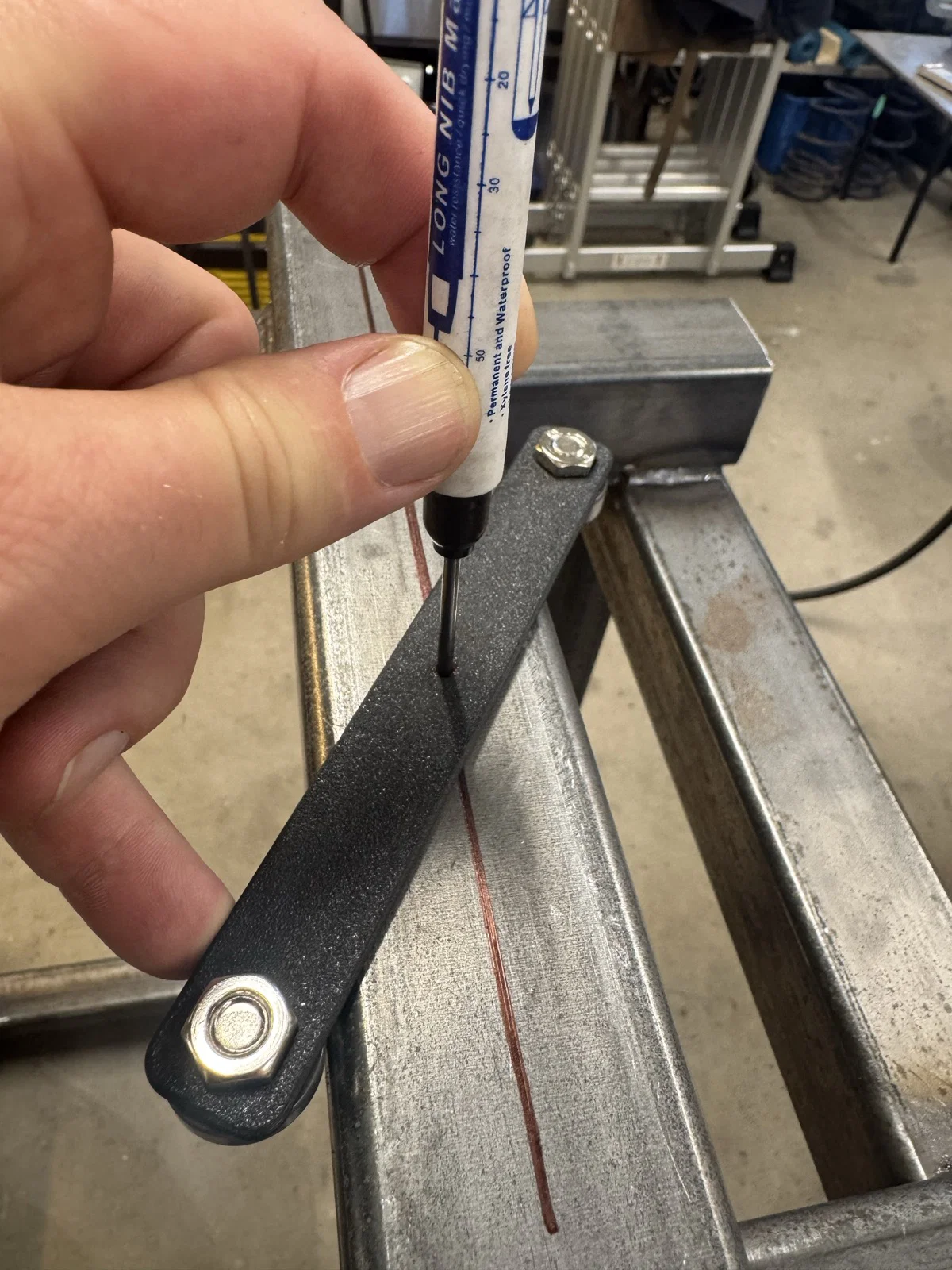

3. Đặt một đầu nhọn hoặc bút đánh dấu mảnh vào lỗ và kẻ đường dọc theo vật thể (nhớ giữ lực căng trên dụng cụ để cả hai vòng bi đều áp sát vào hai bên cạnh của vật thể mà bạn muốn xác định đường tâm).

Dụng cụ này sẽ giữ cho bút vẽ của bạn luôn ở chính giữa vật thể miễn là cả hai vòng bi đều đang chạm vào hai cạnh của vật đó.

Rất hữu ích cho thợ mộc và thợ cơ khí, chỉ mất khoảng 30 phút để in trên các dòng máy in nhanh (mình dùng máy Qidi Plus 4).
