Hộp đựng linh kiện điện tử cho MPCNC Jackpot (V18)
Đây là mẫu vỏ hộp được thiết kế riêng cho chiếc Mostly Printed CNC (MPCNC) của mình, sử dụng bo mạch Jackpot (điều khiển bởi FluidNC/ESP32).
Hộp này chứa bo mạch Jackpot, các driver điều khiển động cơ bước, bộ nguồn LRS-100-24 và hệ thống dây điện cho động cơ NEMA17. Thiết kế giúp mọi thứ gọn gàng hơn, chống bụi tốt và quản lý dây nhợ ngăn nắp hơn hẳn so với kiểu lắp đặt để hở như trước đây.
Đặc điểm:
- Các điểm gắn bo mạch vừa khít với Jackpot board và các bộ driver phổ biến.
- Ngăn riêng cho bộ nguồn LRS-100-24 (hoặc các bộ nguồn 24V tương đương) với phần thông gió bên dưới.
- Các rãnh đi dây và điểm cố định dây cáp cho động cơ, công tắc hành trình (limit switch), spindle/relay, đầu dò (probe), v.v.

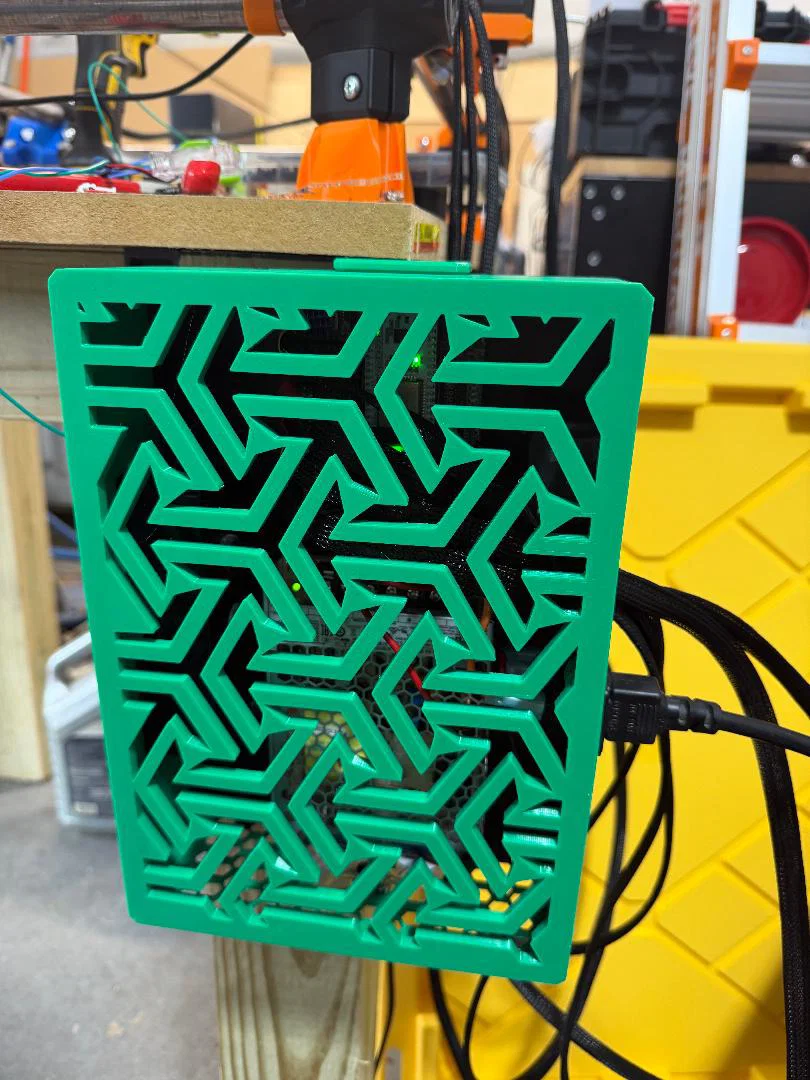

- Nắp đậy có thể tháo rời, cố định bằng nam châm 8x2mm (kèm hoa văn cắt gọt như trong ảnh).
- Khe cắm thẻ SD được thiết kế tiện lợi ngay trên vỏ.
- Nhiều tùy chọn lắp đặt linh hoạt trên khung máy MPCNC hoặc trên bàn làm việc.
Mình in bằng nhựa PETG màu xanh. Phần thân hộp và nắp là các file riêng biệt. Đây là phiên bản thứ 18, đã được hoàn thiện trong quá trình mình nâng cấp lại chiếc MPCNC cũ.
Thông số in khuyến nghị:
- PETG (khuyên dùng để chịu nhiệt tốt gần bộ nguồn)
- Chiều cao lớp in (layer height): 0.2 mm
- Độ đặc (infill): 25-35%
- Hỗ trợ (support): Rất ít
Ghi chú lắp ráp: Sử dụng nam châm 8x2mm để giữ nắp và đã bao gồm khe cắm thẻ SD.

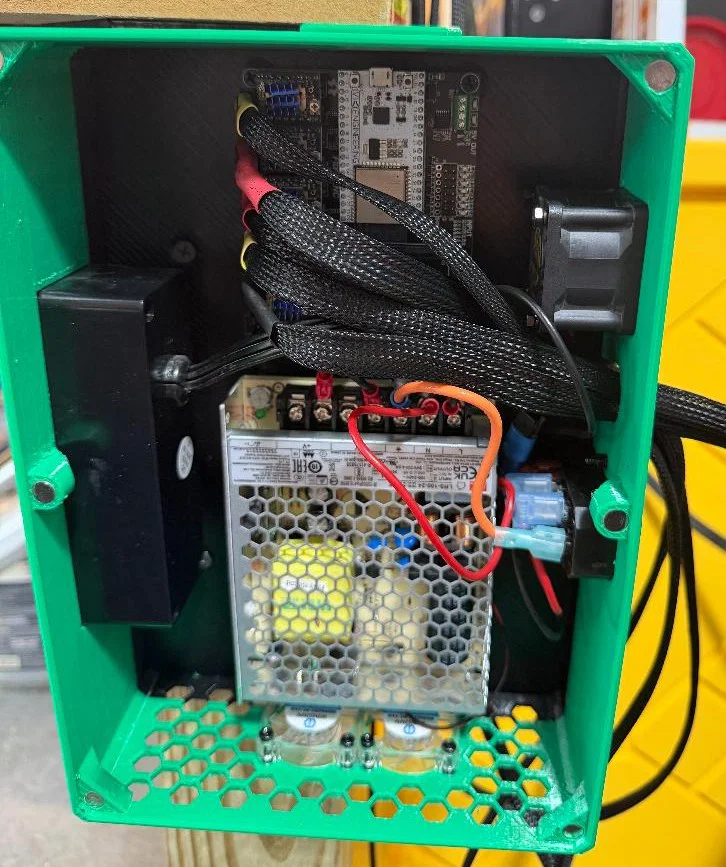

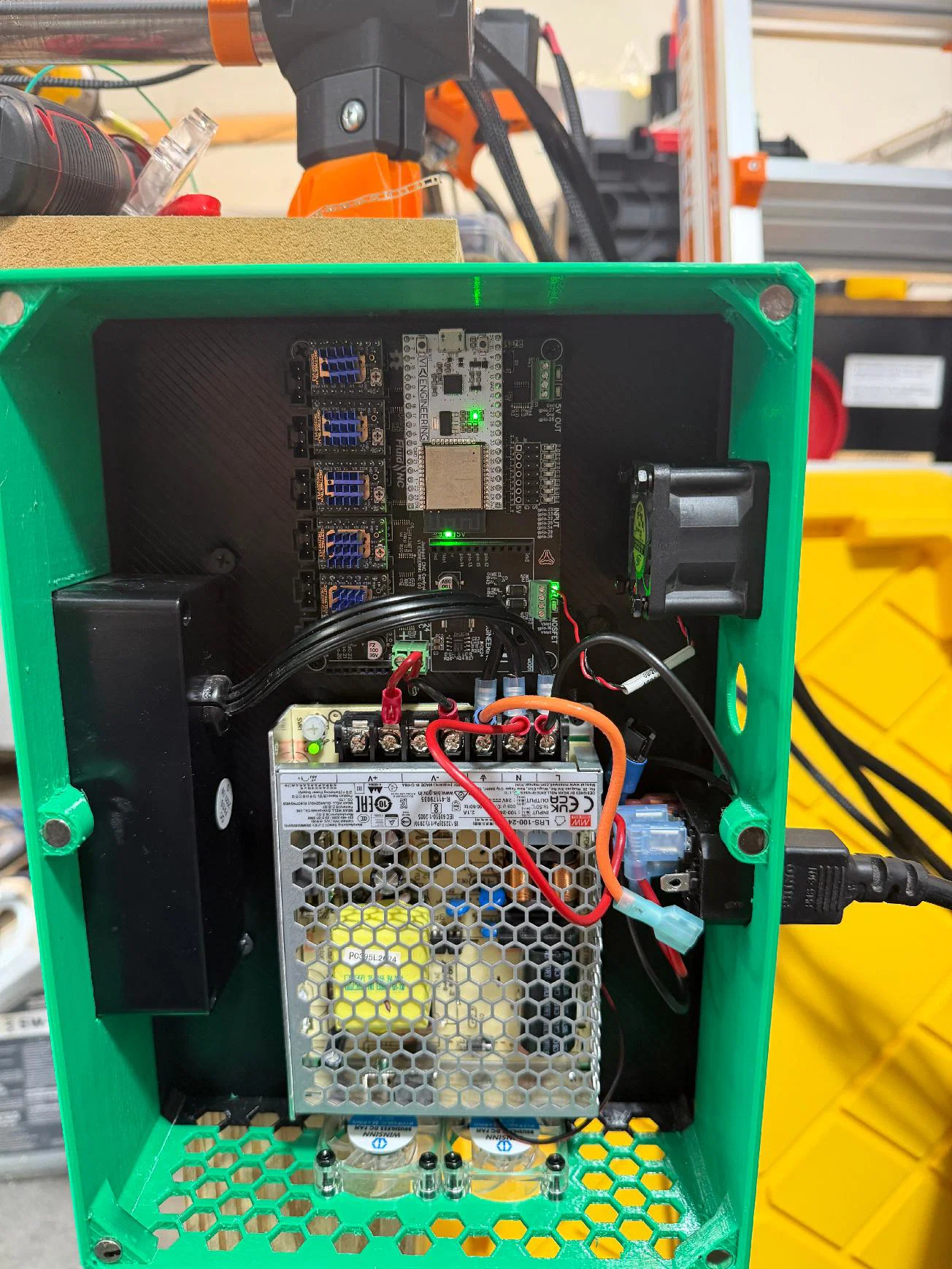

Các hình ảnh đính kèm cho thấy sản phẩm đã lắp hoàn thiện với hệ thống dây, bo mạch Jackpot đang hoạt động và phần nắp có họa tiết.
Đây là một nâng cấp rất thực tế để giữ cho máy luôn gọn gàng và bảo vệ linh kiện tốt hơn.
Phần cứng cần thiết: Ốc vít M3 và heat-set insert, ổ cắm điện âm bàn có cổng USB, ổ cắm module nguồn IEC320 C14 có cầu chì 5A/10A, bộ nguồn Mean Well LRS-100-24, và nam châm 8x2mm.
