Hệ thống MetalGrid50 - Giải pháp bảng treo lưới thép cứng cáp

Trước đây mình từng nghĩ đến việc dùng lưới thép cho kiểu hệ thống này, nhưng rồi cũng chỉ làm theo xu hướng giống mọi người. Được truyền cảm hứng từ kênh YouTube của The Newbie Maker……anh ấy cũng có ý tưởng dùng lưới thép (metalgrid) thay vì các tấm bảng in 3D. Rất hợp lý!

Lưới thép mang lại độ chắc chắn vượt trội cho hệ thống bảng treo (pegboard). Phần bảng là kim loại, còn lại mọi thứ đều được in 3D. Ở các cửa hàng kim khí thường có hai kích thước lưới phổ biến: ô vuông 75mm với dây thép 4mm và ô vuông 50mm với dây thép 3mm.

Mình đã thiết kế các chi tiết này để lắp vừa vặn với loại lưới thép trên.

Lý do:

Đây có lẽ là một hệ thống hơi chuyên biệt, nhưng mình đã từng dùng qua Honeycomb Storage Wall và Multiboard. Dùng hệ thống này thì khỏi cần phải in cả tấn tấm bảng nhựa rồi khoan lỗ đầy tường. Chính những tấm bảng nhựa làm mình nản nhất. Hệ thống này cứ lắp xong là dùng, không phải lo nghĩ. Nó là một tấm bảng lớn duy nhất.

Mình đã thiết kế các giá đỡ cho loại lưới thép này và khẳng định luôn: đây là hệ thống "pegboard" cứng cáp nhất mà mình từng dùng. Chắc chắn là vậy!

Công nhận nó không phải là hệ thống in 3D hoàn toàn... Nhưng thì sao chứ? Cái hay nằm ở việc tự thiết kế các móc treo in 3D cho dụng cụ của bạn.

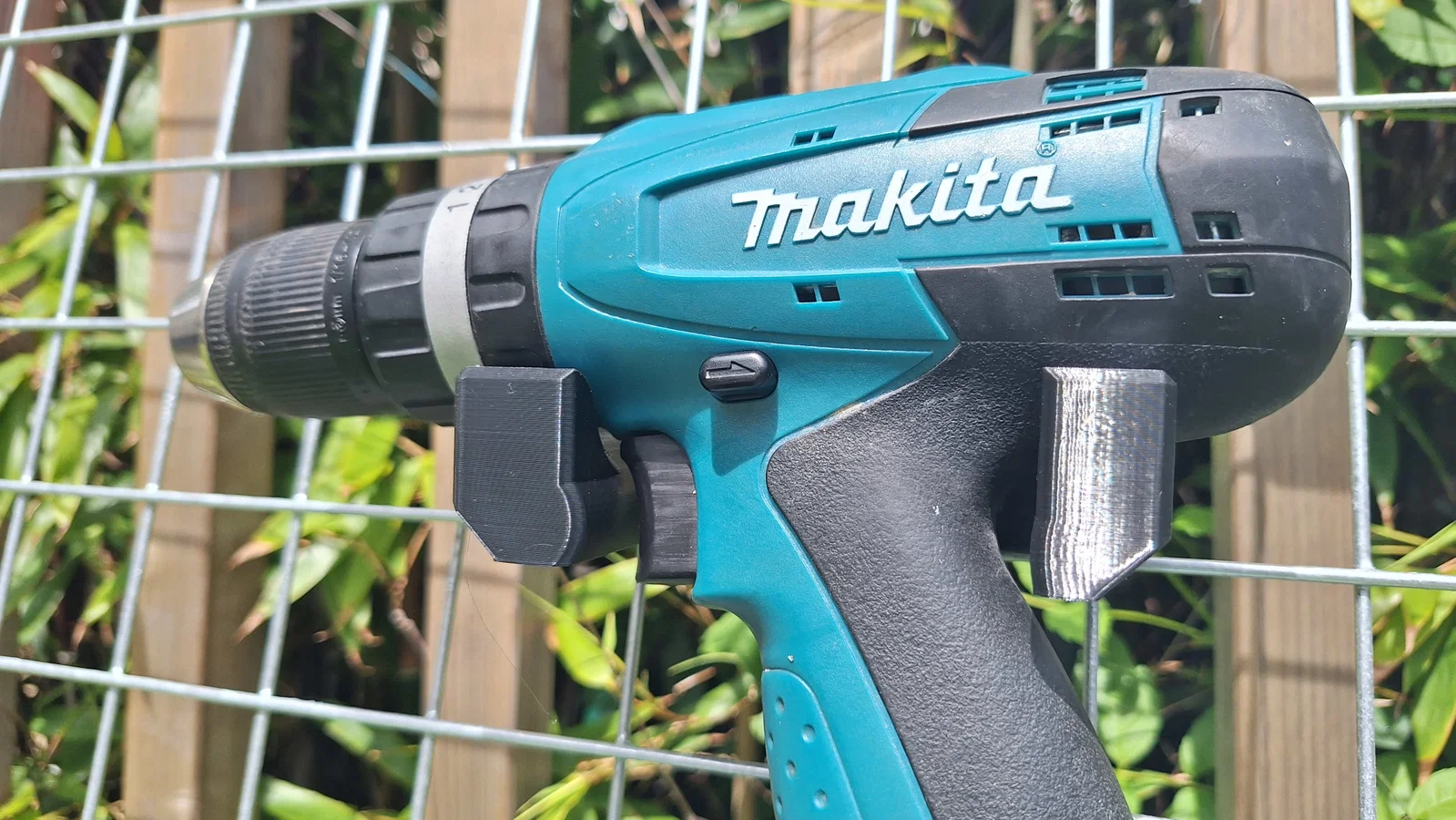

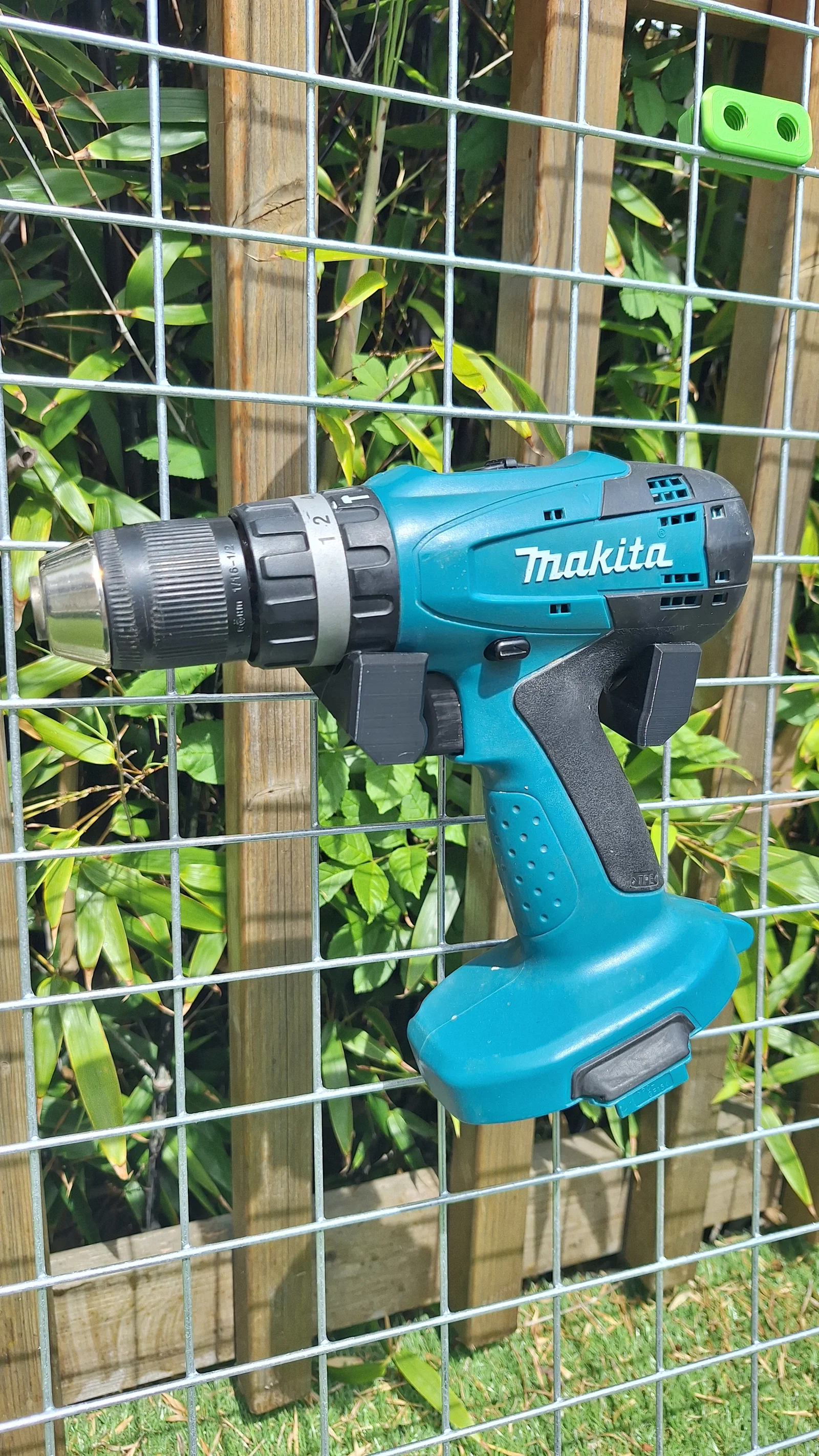

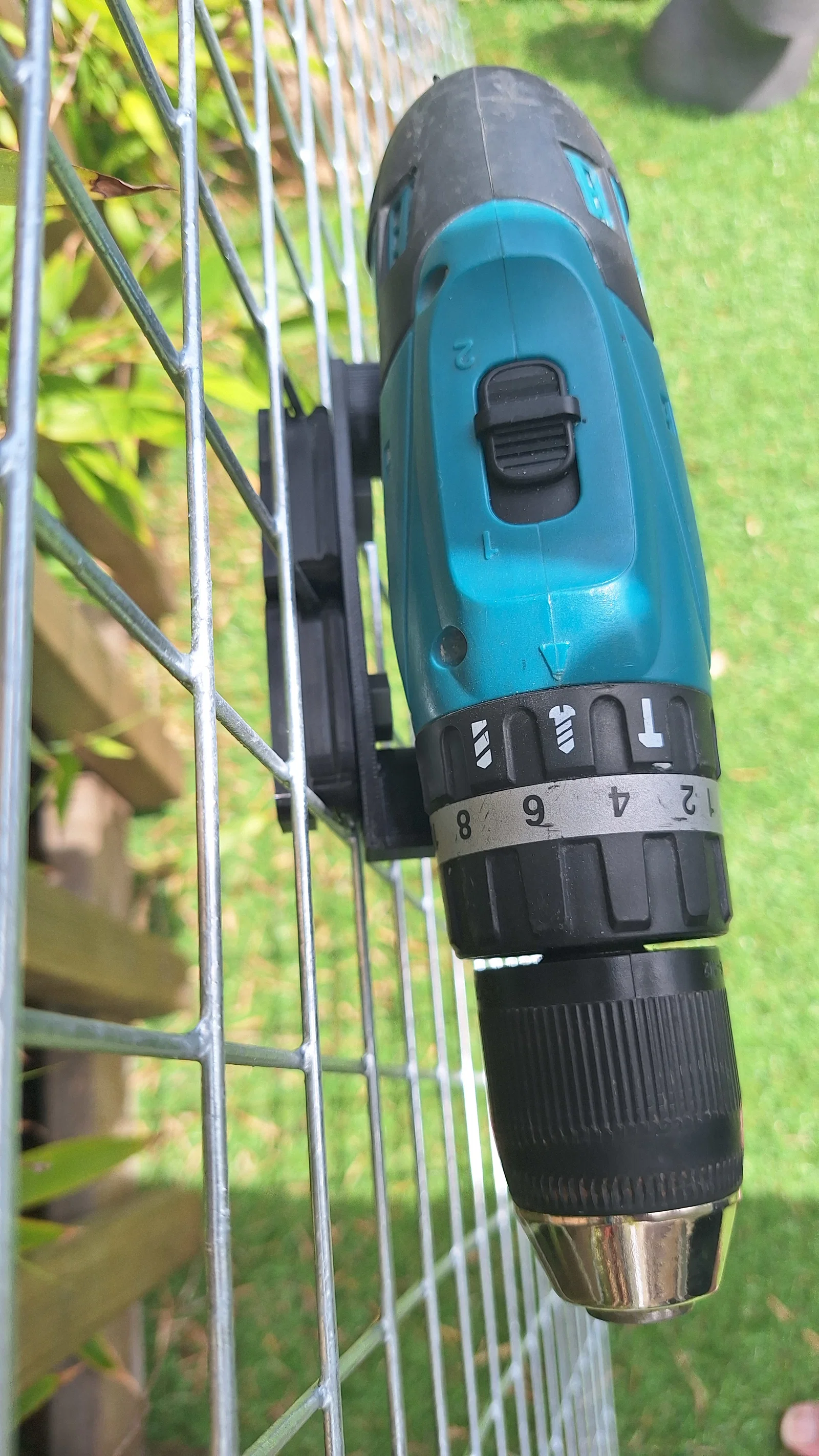

Theo ý kiến của mình, "độ phân giải" của Multiboard hơi bị thừa. Bạn không cần quá nhiều khe lỗ như thế. Khoảng cách mỗi 50mm là đủ rồi. Hãy nhìn vào máy khoan cầm tay tiêu chuẩn trên Multiboard mà xem; có cả trăm lỗ nhưng thực tế chỉ cần dùng đúng 2 lỗ để lắp giá đỡ máy khoan thôi.

Multiboard

MetalGrid75

MetalGrid50

Lợi ích:

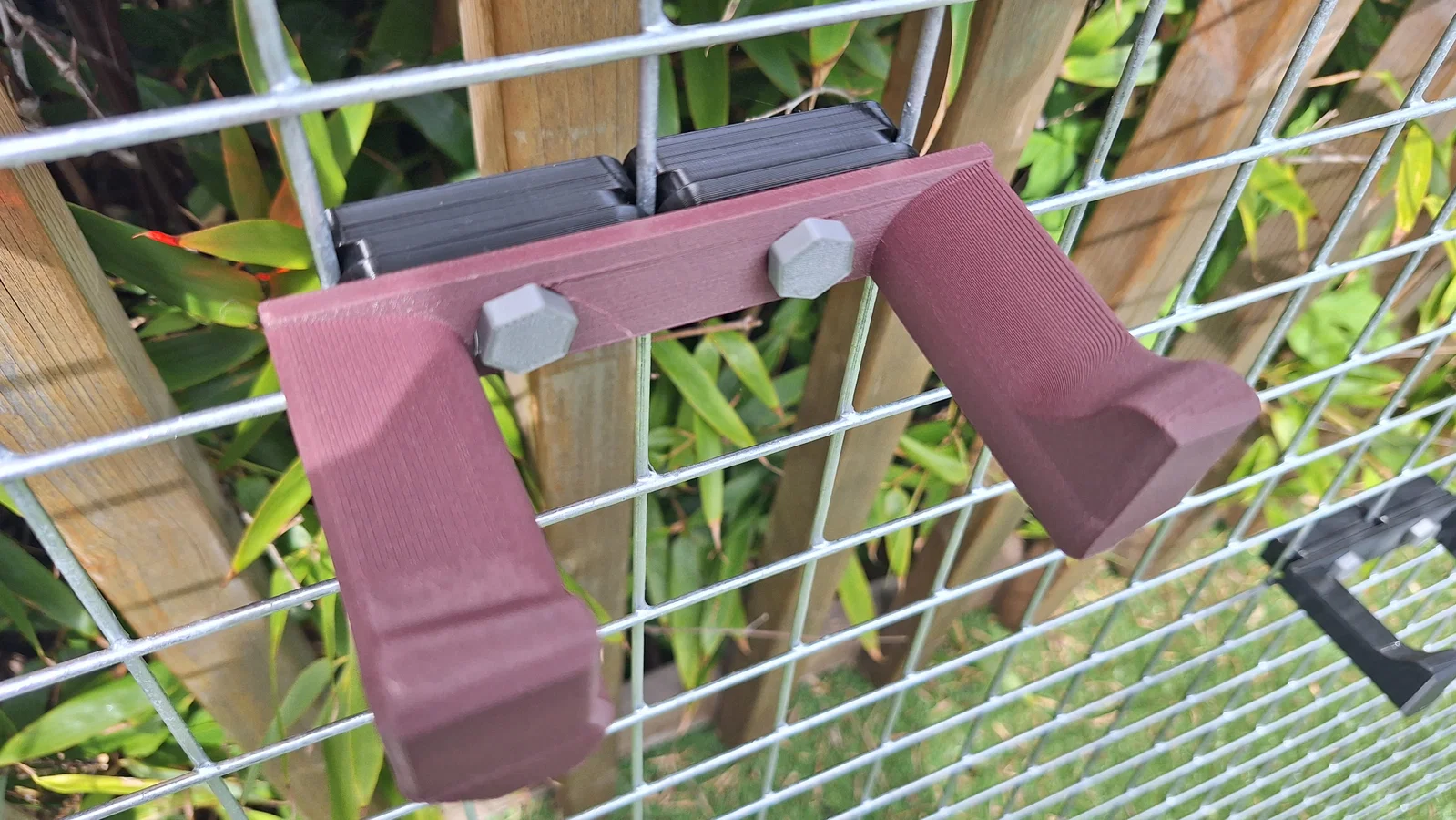

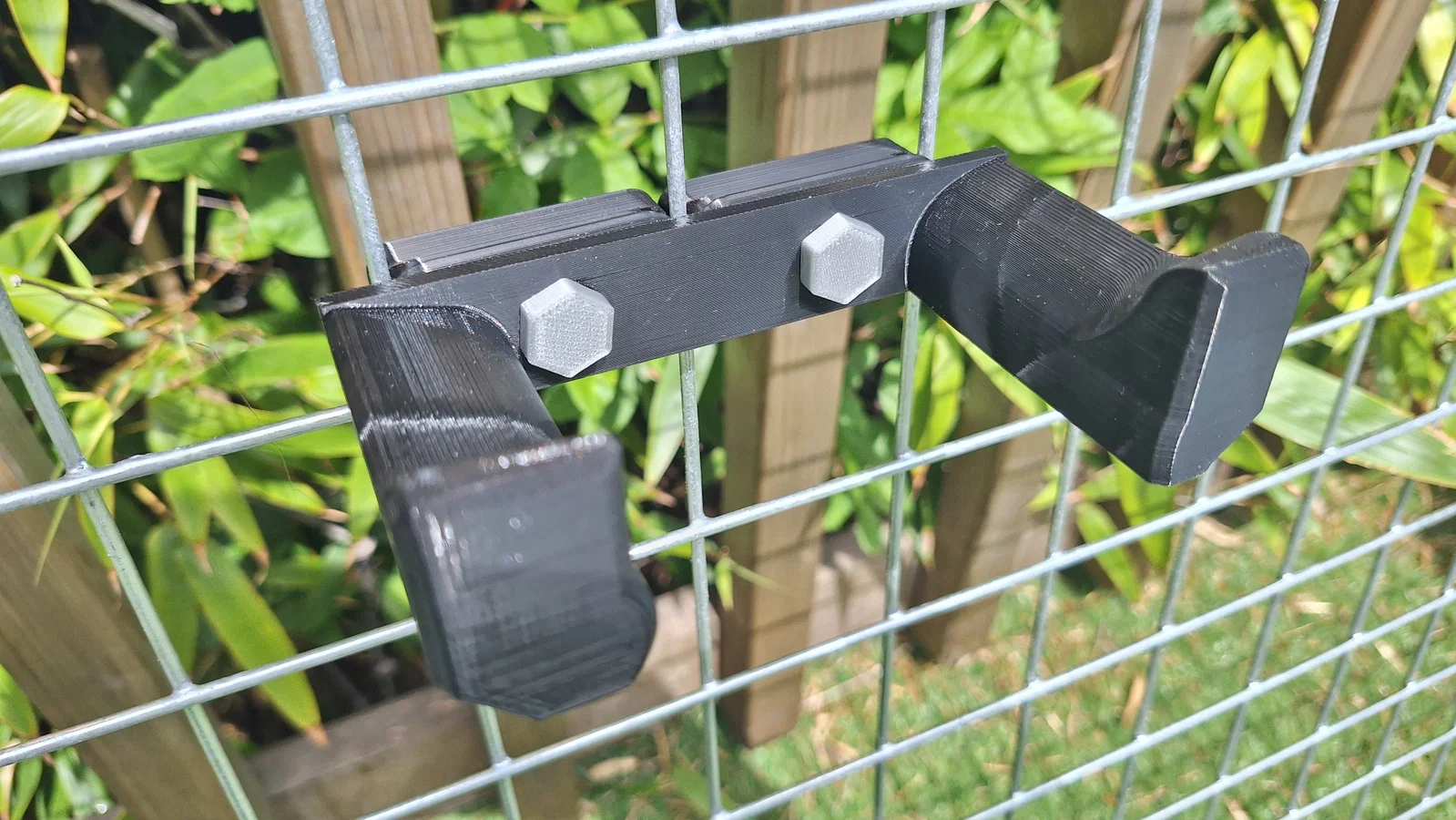

Kim loại luôn cứng hơn nhựa. Không còn cảnh tấm bảng bị cong vênh khi treo đồ nặng. Bạn có thể linh hoạt thêm lỗ treo ở bất cứ đâu mình cần. Các giá treo cuộn nhựa lớn chỉ cần dùng 2 móc khóa xoay loại dày là đủ. Tương thích với các móc pegboard/multiboard tiêu chuẩn. Dễ lắp đặt hơn (không cần lắp ráp các chi tiết mặt trước và sau).

Mô tả:

Chỉ cần 1 chi tiết cho toàn bộ hệ thống pegboard??? Có lừa không nhỉ? Không hề nhé! Làm gì có cái bẫy nào ở đây đâu!

Tất nhiên là vẫn cần nhiều phụ kiện để giữ đồ trên bảng. Mình chỉ nghĩ đây là một giải pháp đơn giản và quá rõ ràng. Niềm vui là được thiết kế các giá treo cho dụng cụ của mình chứ không phải ngồi tính toán xem cần in bao nhiêu cuộn nhựa để làm tấm bảng.

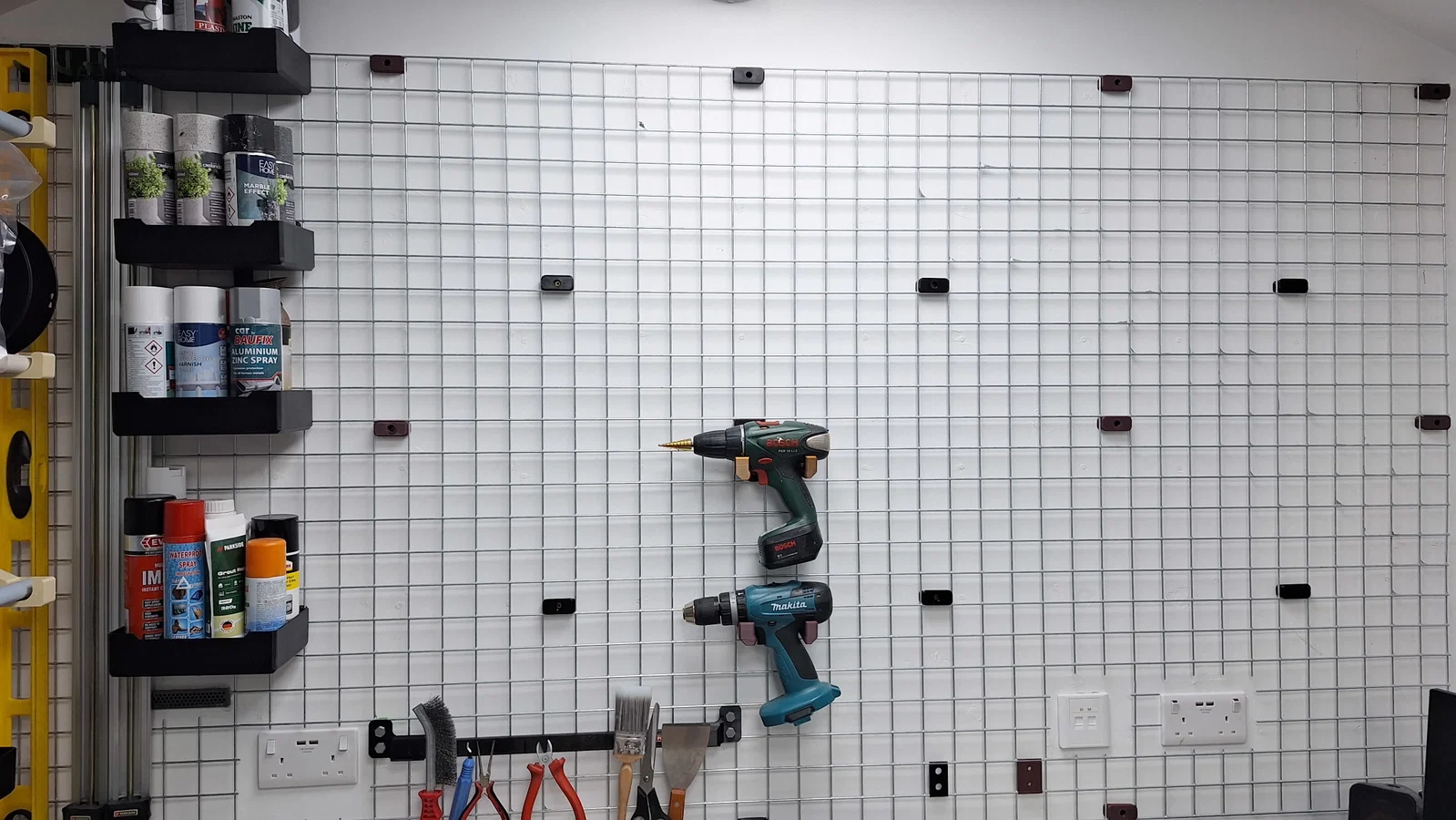

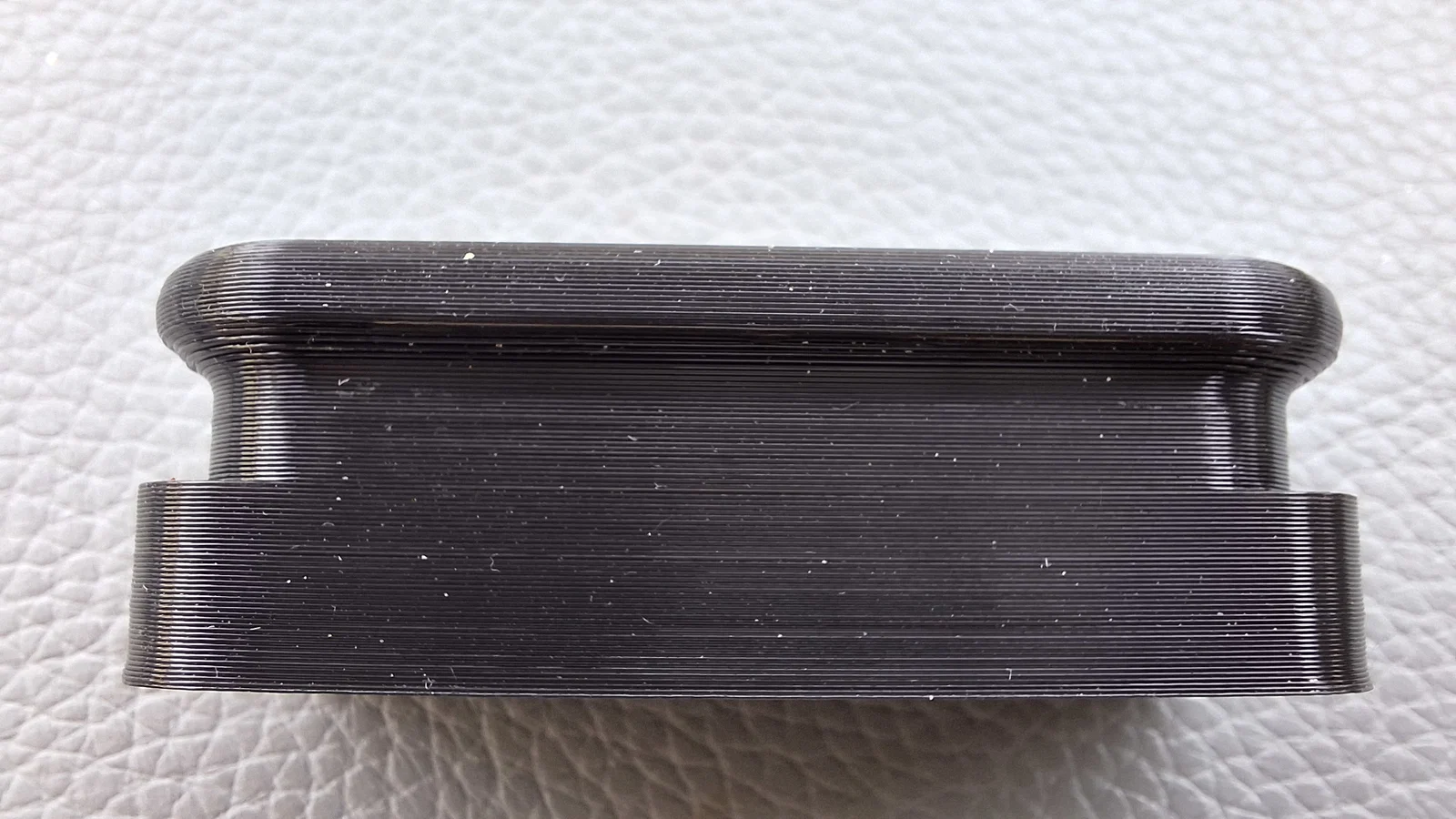

Trên tấm lưới thép kích thước 2.4m x 1.2m mình mua ở cửa hàng kim khí (giá khoảng 62 euro); mình dùng 12 chi tiết của mô hình này để cố định vào tường thạch cao. Khe hở từ tường đến lưới là khoảng 8mm. Tất cả các móc Multiboard/pegboard đều tương thích nhé :)

Để tùy chỉnh lưới thép... bạn hãy mua một cái kìm cắt cộng lực (Screwfix), giá khoảng €50. Bạn vẫn sẽ tiết kiệm được kha khá tiền nhựa in.

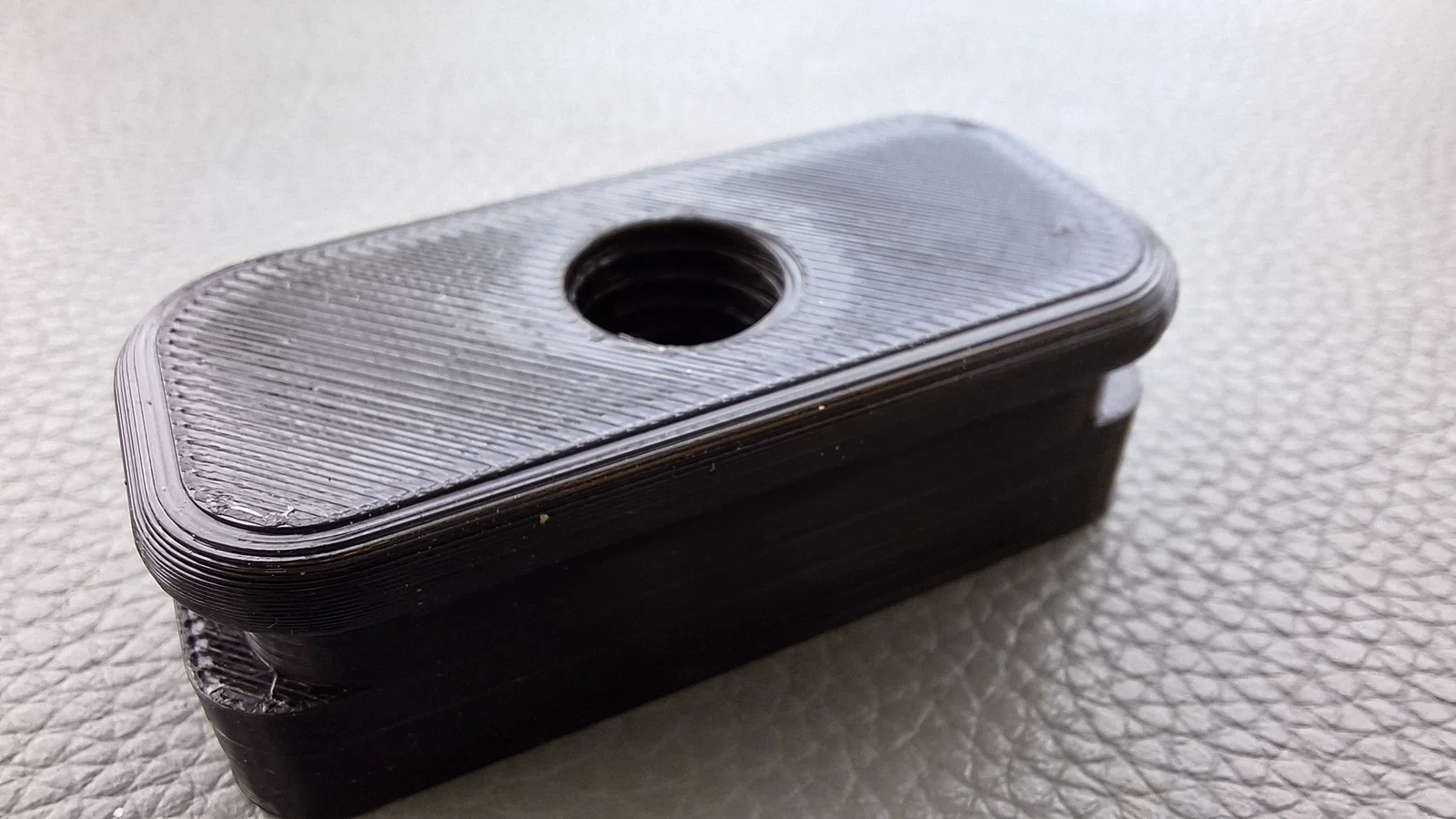

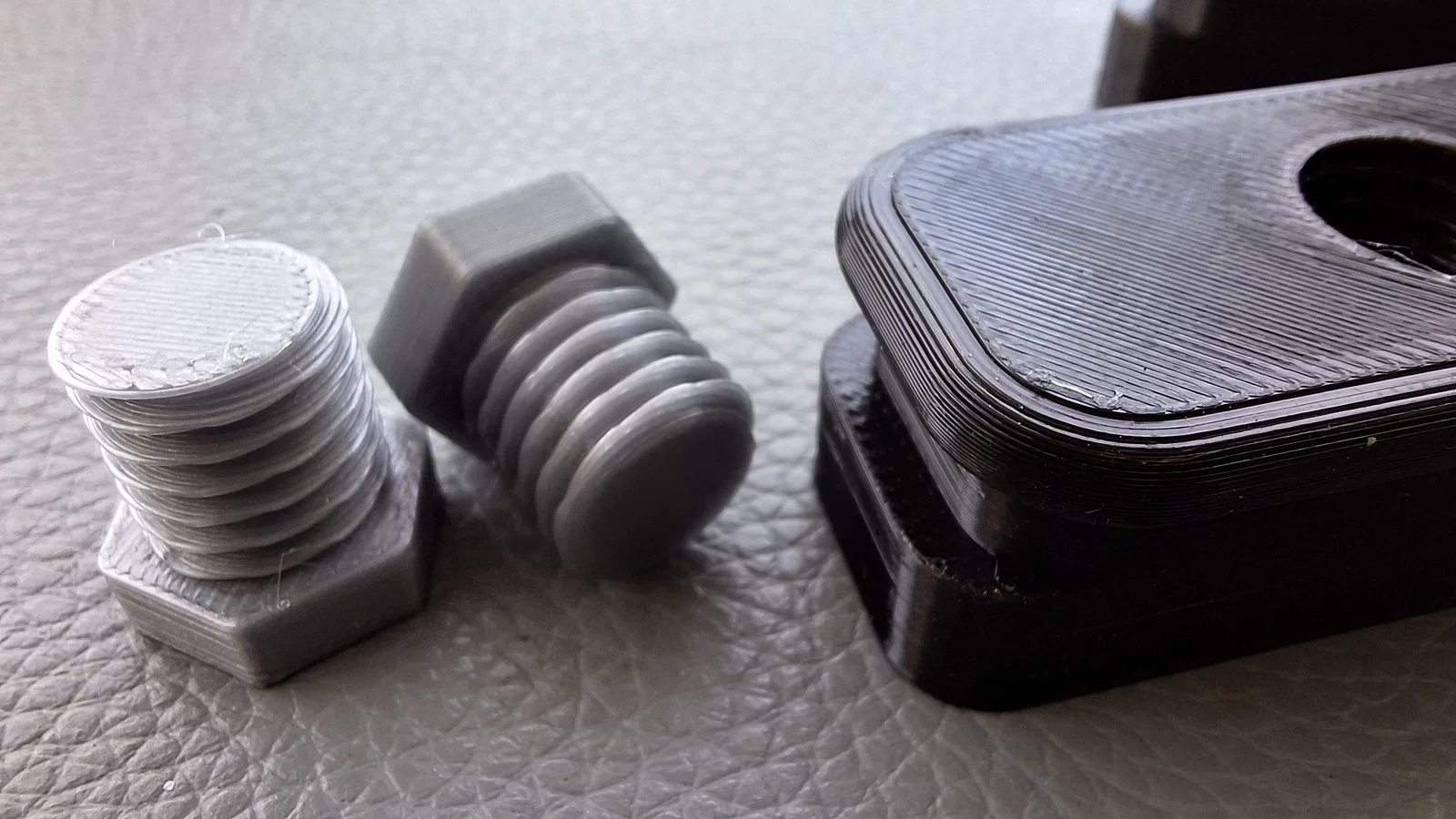

À, mình đã nhắc là chi tiết này có thể lắp được vít ren mét 12mm chưa nhỉ!

Hiện tại mình mới chỉ có hình mẫu. Nhưng bạn có thể xem qua mô hình metalgrid75 của mình để thấy rõ lợi ích mà mình đang hướng tới.
