Bộ giá đỡ ReoLink RLN36 NVR + JetKVM 1U cho tủ Rack

Mình thiết kế bộ giá đỡ này để gắn thiết bị ReoLink RLN36 NVR vào tủ rack 19 inch. Mình tin là nó cũng dùng được cho các dòng RLN8 và RLN16 (phiên bản có khe thông gió dọc ở cả hai bên). Mọi người vui lòng kiểm tra kỹ kiểu máy và phiên bản NVR của mình trước khi in nhé.

Mình đã dùng nhựa PETG để in các giá đỡ này. Nhựa PLA sẽ không chịu nổi lực vặn xoắn do phần đuôi NVR khá nặng gây ra đâu.

Vì phần đuôi NVR nặng hơn do chứa ổ cứng, nó cần thêm một điểm tựa phía sau. Nếu không có giá đỡ phụ, phần đuôi NVR sẽ dễ bị võng xuống.

Mình có mua nhựa Fiberon Carbon Reinforced để in giá đỡ cứng cáp hơn, nhưng hiện tại vẫn chưa có thời gian làm.

Bạn có thể lật ngược giá đỡ trái và phải bằng cách sử dụng tính năng mirror trong phần mềm CAD nếu muốn.

Dưới đây là thông số ốc vít đã dùng thành công cho mình. Hy vọng linh kiện bên trong NVR của các bạn cũng tương tự. Vui lòng KIỂM TRA CHIỀU DÀI ỐC VÍT để đảm bảo không đâm vào các linh kiện bên trong NVR.

Bạn sẽ cần mở nắp máy để lắp 2 con ốc M3 10mm cố định giá đỡ vào nắp bằng đai ốc M3. Dù thực tế khi mình chưa lắp ốc này thì giá đỡ vẫn giữ ổn định.

Bạn cũng cần thay thế các con ốc giữ nắp ở mỗi bên, về phía trước NVR, bằng ốc M3 12mm.

Để cố định JetKVM, bạn cần thay 2 con ốc M2 trên đầu KVM bằng 2 con ốc M2 12mm xuyên qua các lỗ trên giá đỡ.

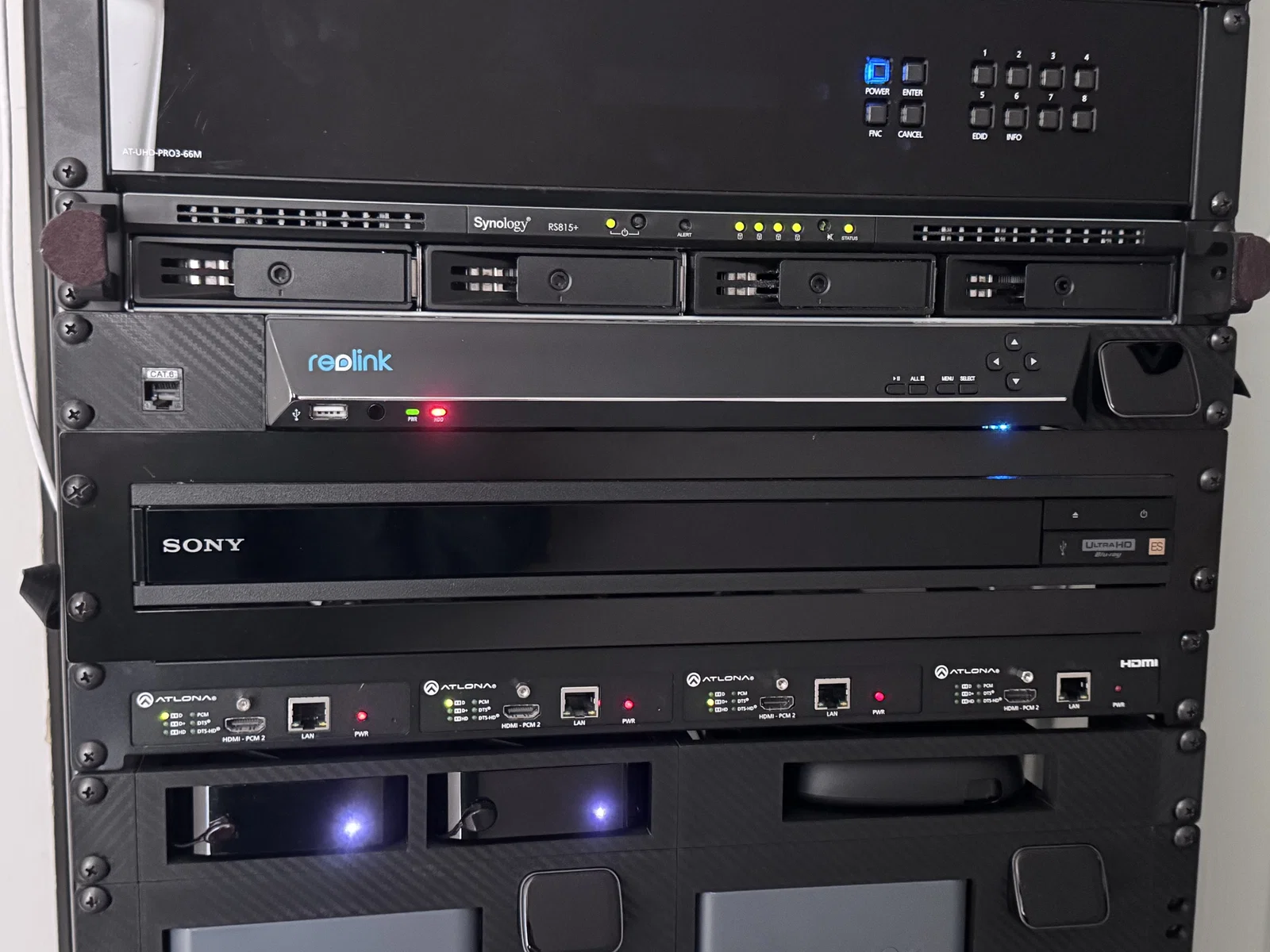

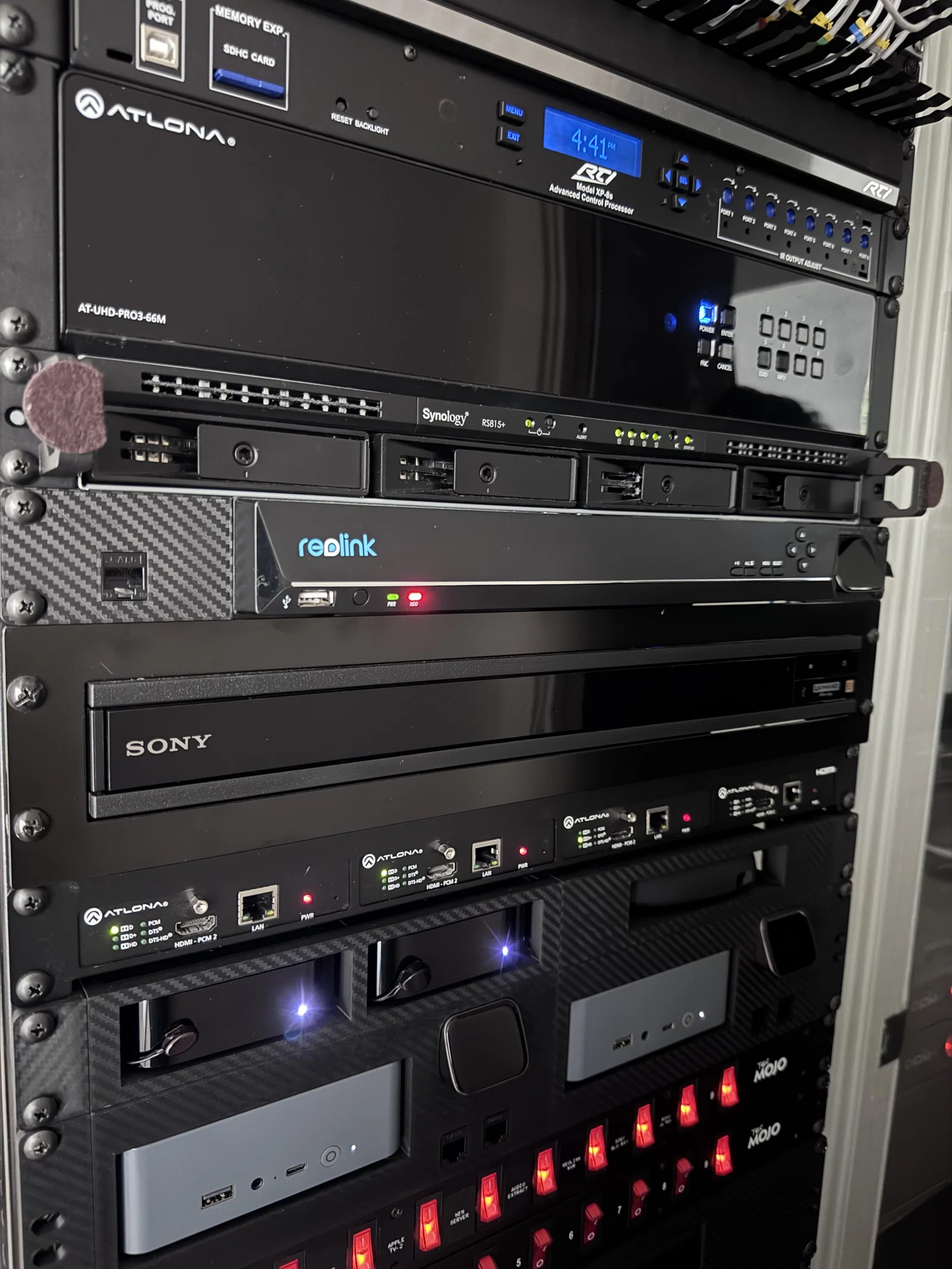

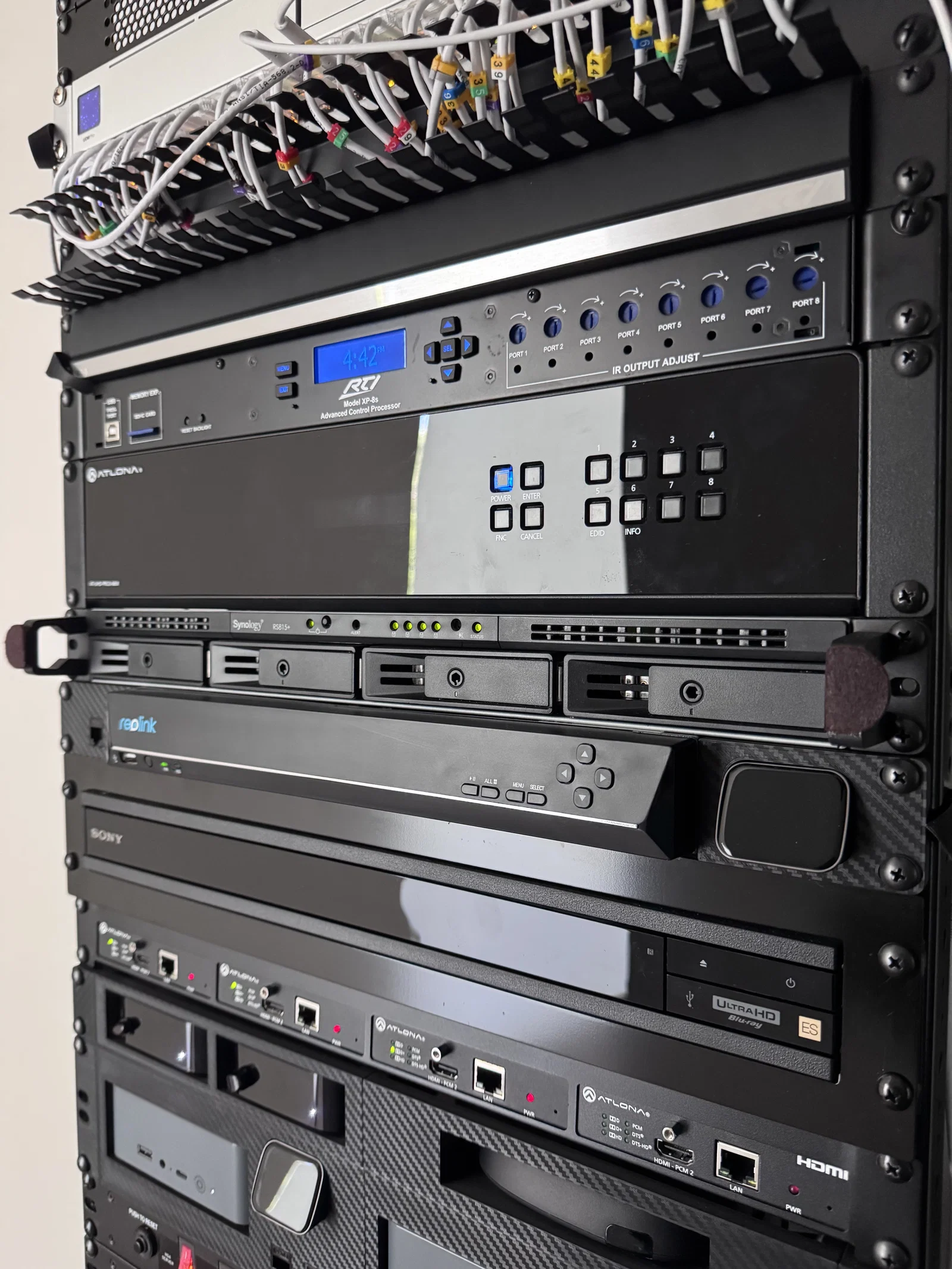

Rất tiếc là mình đã lắp NVR lên tủ rồi mới nhớ ra chưa chụp ảnh riêng bộ giá đỡ. Nên mình chỉ có vài tấm ảnh khi đã lắp hoàn thiện trong tủ rack thôi.
