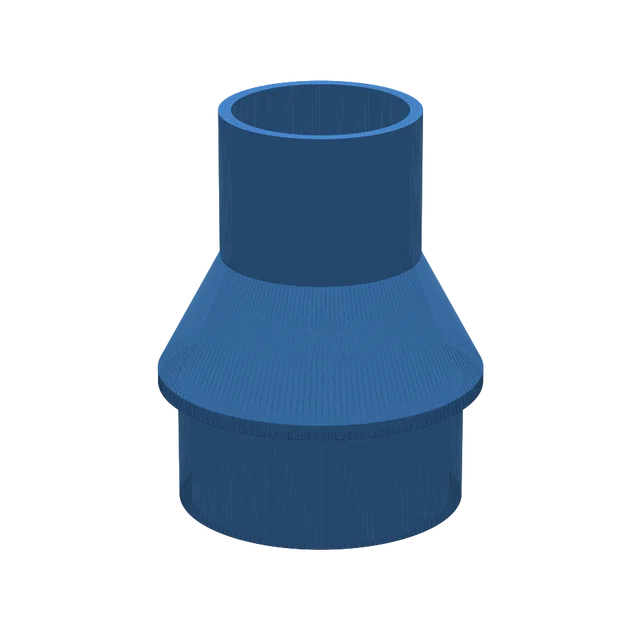

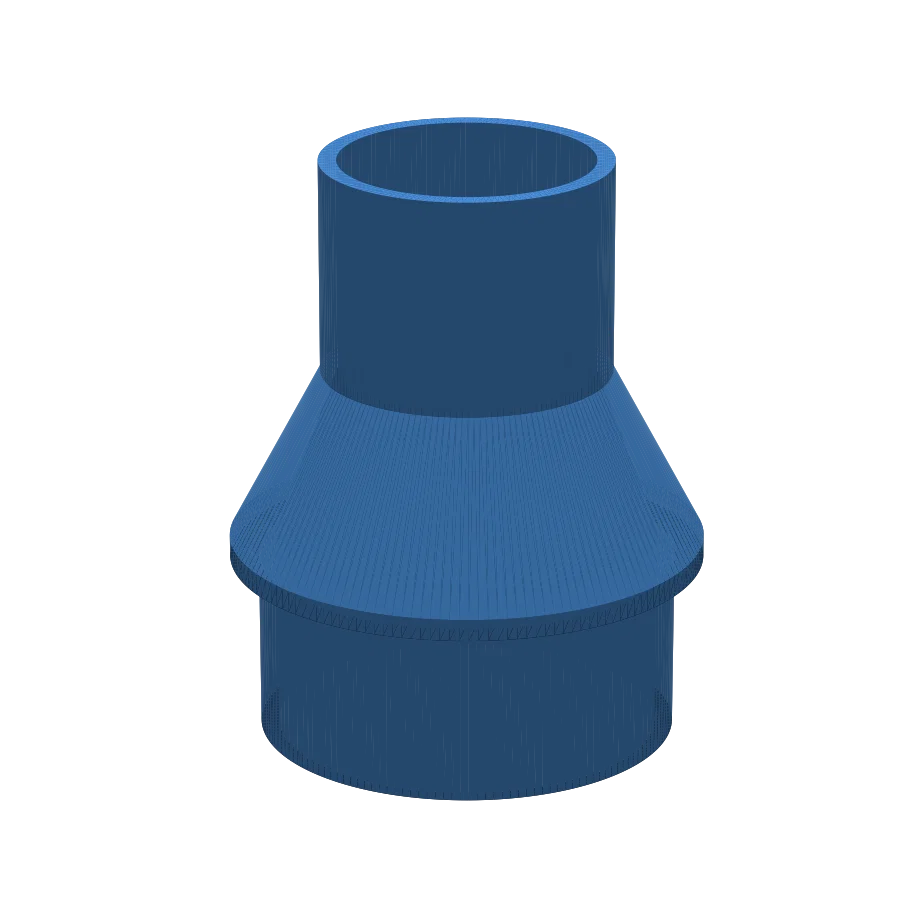

Adapter hút bụi bàn phay Trend CRT/MK3 sang máy Parkside PPWD 30 (57mm ra 35mm)

Adapter hút bụi chuyên dụng dùng để kết nối cổng hút bụi trên bàn phay gỗ (router table) Trend CRT/MK3 (phiên bản CRT/MK3/EURO) với ống hút bụi máy hút bụi khô/ướt Parkside PPWD 30.

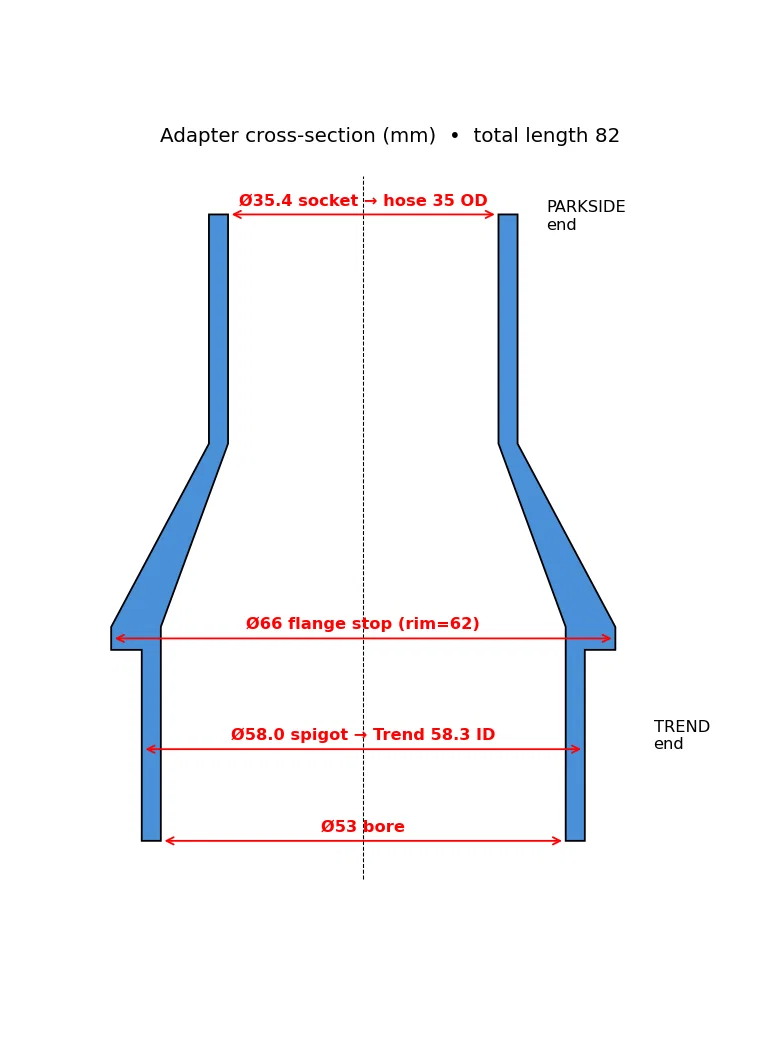

Thiết kế dựa trên kích thước đo thực tế bằng thước kẹp, không phải thông số lý thuyết:

• Cổng Trend: Đường kính trong (ID) 58.3 mm / Đường kính ngoài (OD) 62 mm. Phần đầu nối Ø58.0 sẽ khít vừa vặn vào cổng máy với độ ma sát nhẹ, và phần gờ Ø66 sẽ chặn ngay tại vành 62 mm để đảm bảo không bị lún quá sâu.
• Ống Parkside: Đường kính ngoài (OD) 35 mm / Đường kính trong (ID) 30.5 mm. Đầu ống sẽ cắm vừa vặn vào lỗ Ø35.4.
• Thiết kế côn trong trơn tru từ Ø53 xuống Ø35 giúp tối ưu hóa luồng khí. Tổng chiều dài 82 mm, độ dày thành ống khoảng 2.5 mm.

Sản phẩm cũng có khả năng tương thích với các loại máy khác có cổng kết nối khoảng 57-58 mm (ví dụ: Makita MLT100) và các loại ống hút bụi xưởng tiêu chuẩn 35 mm.

FILE DỮ LIỆU

• STL và 3MF: Sẵn sàng để slice và in ngay.
• SCAD: File nguồn OpenSCAD có thể tùy chỉnh thông số. Nếu lắp vào bị chật hoặc lỏng, bạn chỉ cần thay đổi thông số trend_spigot_od hoặc park_socket_id khoảng 0.2-0.3 mm rồi xuất lại file. Không cần phải in thử lại một cách mù quáng.

THIẾT LẬP IN

• Hướng in: Để đứng, phần đầu Trend (to hơn) đặt ở phía dưới. Không cần dùng support.
• Chất liệu: Khuyên dùng PETG hoặc ABS (vì gần máy phay thường có nhiệt và rung động); nếu chỉ in thử nghiệm thì dùng PLA là ổn.
• Cài đặt: 3-4 lớp vỏ (walls), infill 20-30%, layer height 0.2 mm.
• Các đường layer chạy quanh ống thực tế lại giúp cho mối nối kín hơi hơn.
