Capybara Lock Box — Hộp Ngăn Kéo Khóa Từ Kết Hợp Hai Chìa Khóa

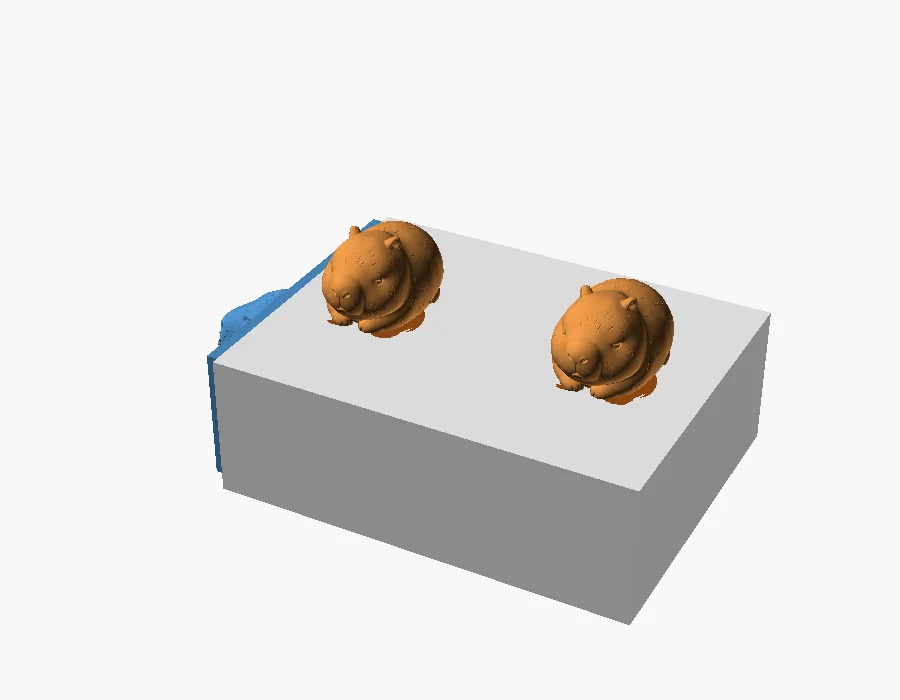

Đây là hộp ngăn kéo có chìa khóa là những chú chuột lang nước (capybara). Hộp chỉ mở khi bạn đặt hai mô hình capybara lên trên phần đệm ở nắp hộp — chính những chú capybara này là chìa khóa. Mỗi con đều giấu một nam châm bên trong để nhấc chốt khóa ẩn ra khỏi thanh trượt của ngăn kéo. Nhấc cả hai chốt cùng lúc thì ngăn kéo mới trượt ra được; nếu lấy capybara ra, hộp sẽ tự khóa lại. Chỉ dùng một con thì không mở được đâu — đây là kiểu khóa kết hợp hai con capybara.

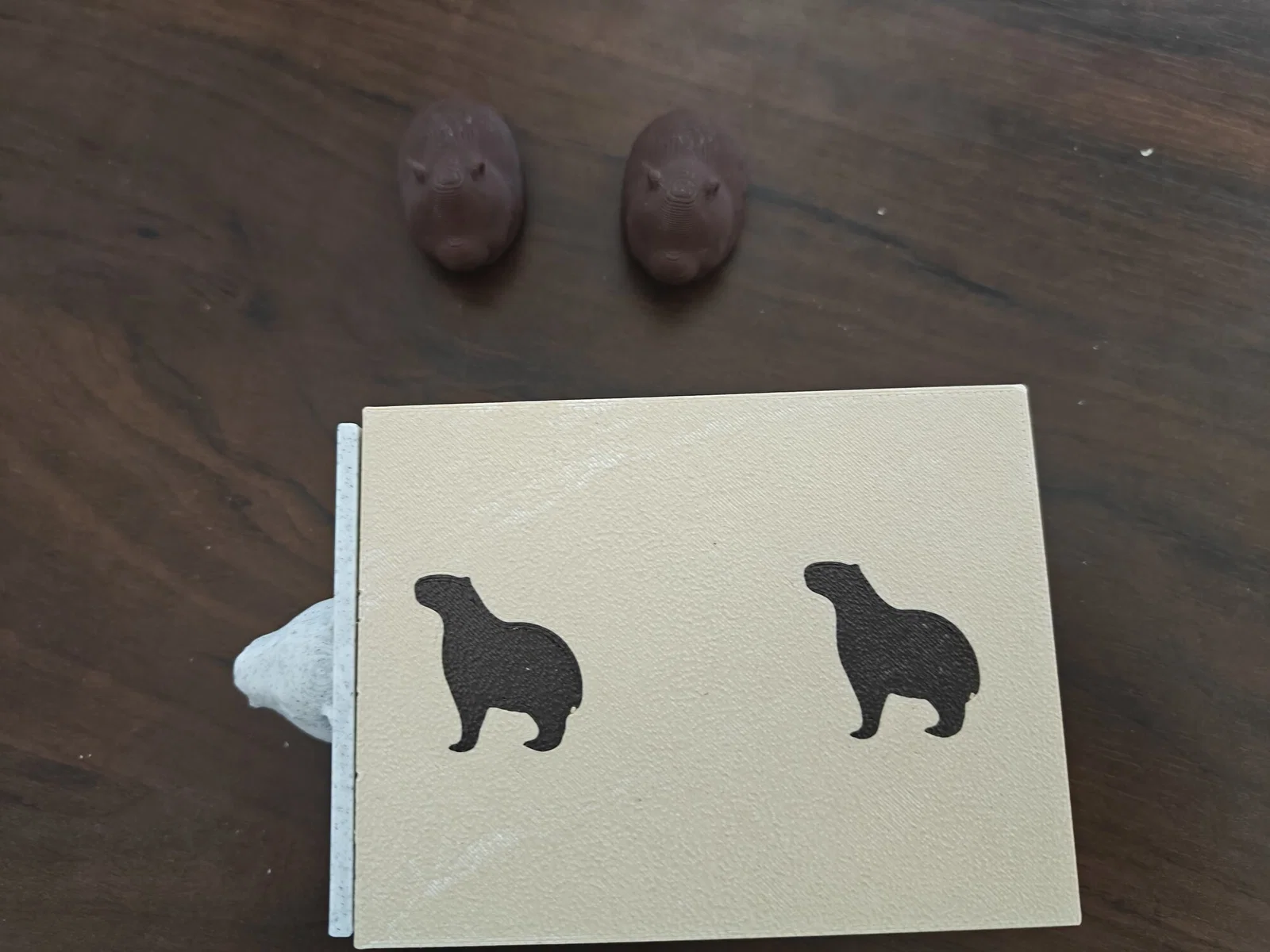

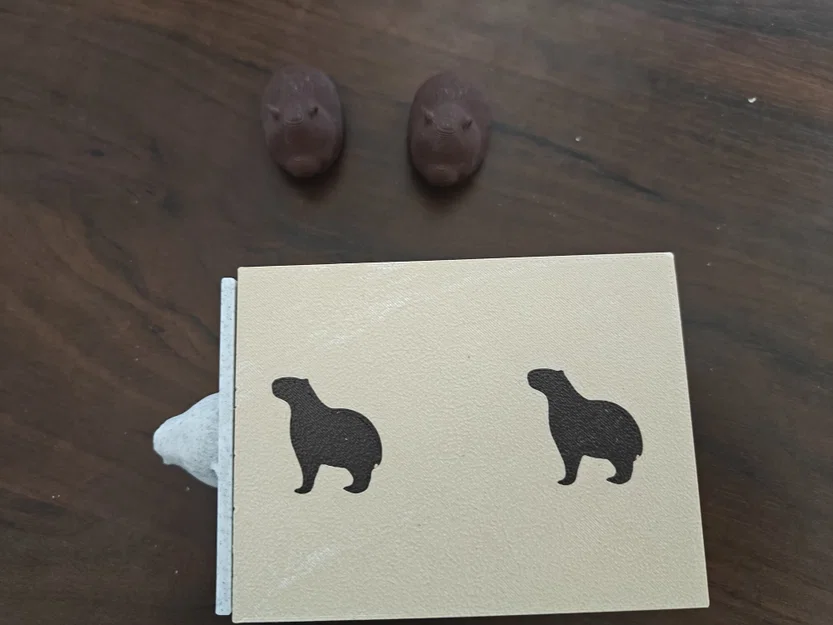

Trên hai miếng đệm nắp có khắc hình bóng của capybara (sử dụng in inlay 2 màu với AMS) để bạn biết đặt chìa khóa vào đâu, và tay cầm ngăn kéo là một đầu capybara nhỏ xinh.

Hai mô hình chìa khóa đã bao gồm trong bản tải xuống này — đây là một bộ hoàn chỉnh.

Cơ chế hoạt động của khóa

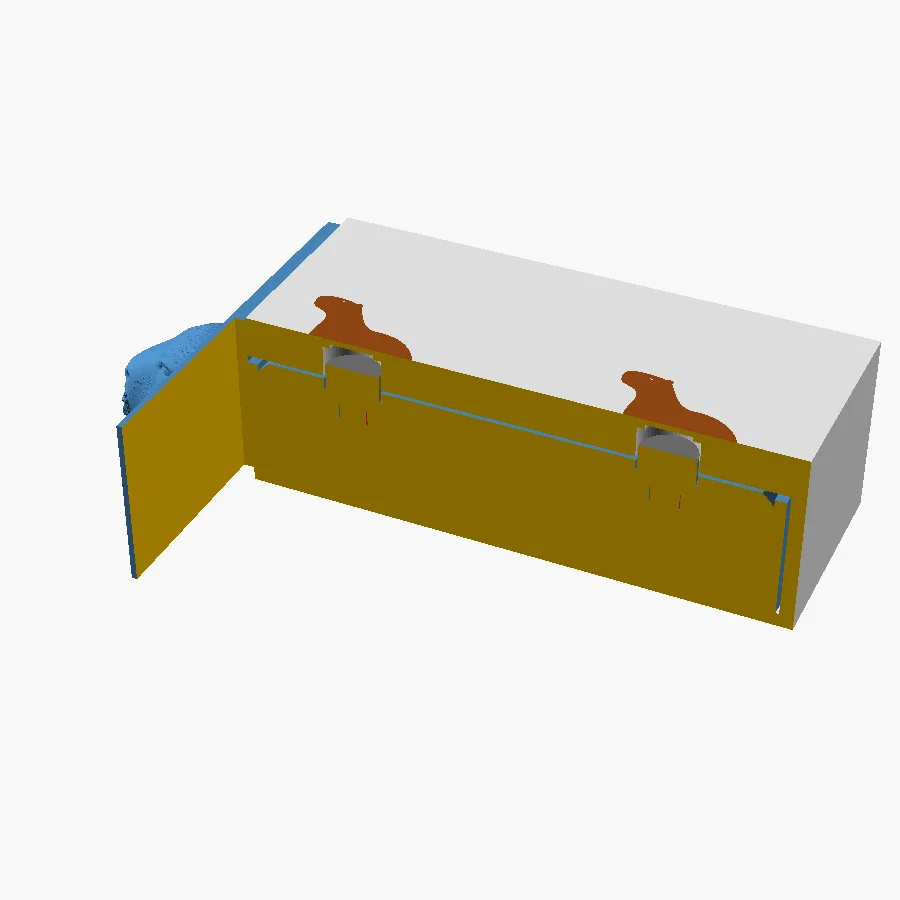

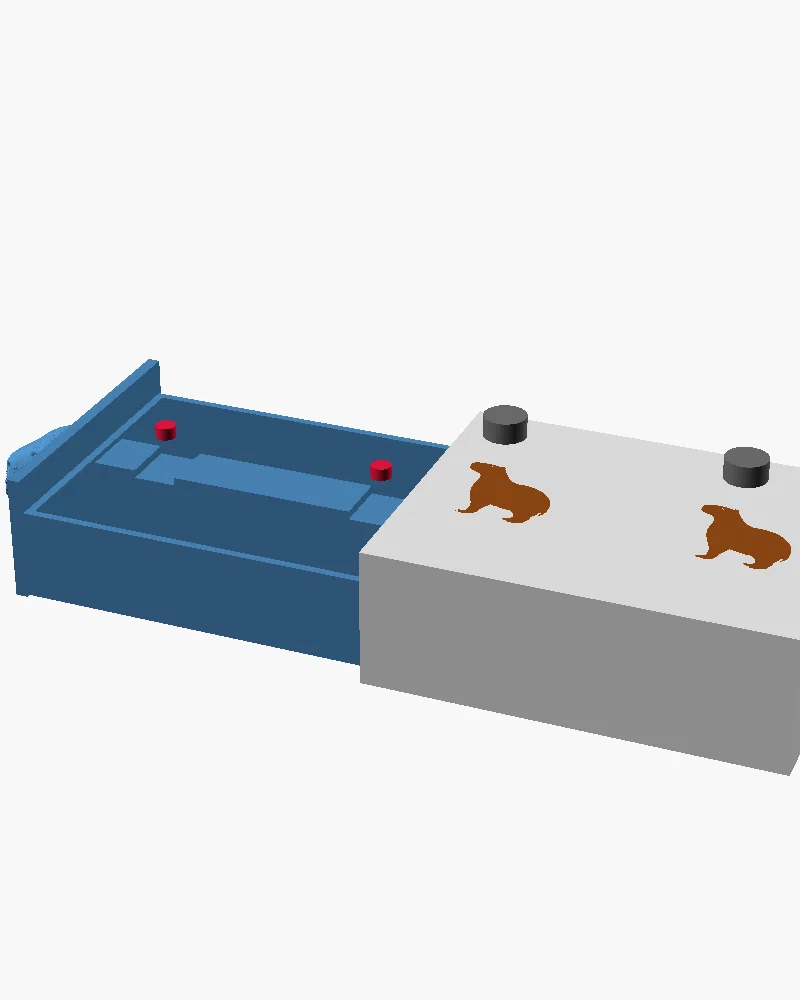

Dưới mỗi miếng đệm nắp có một khoang nhỏ chứa một nam châm đĩa rời — đó là chốt khóa. Ngay bên dưới, ngăn kéo có một thanh trượt ở giữa với hai hốc (rãnh) nằm ở vị trí đóng. Các thành của rãnh được thiết kế thẳng đứng, vì vậy khi chốt rơi xuống sẽ trở thành chốt chặn, khóa cứng ngăn kéo theo cả hai hướng:

• Đã khóa (không có chìa): mỗi chốt rơi vào rãnh của nó → kéo hay đẩy đều bị kẹt.

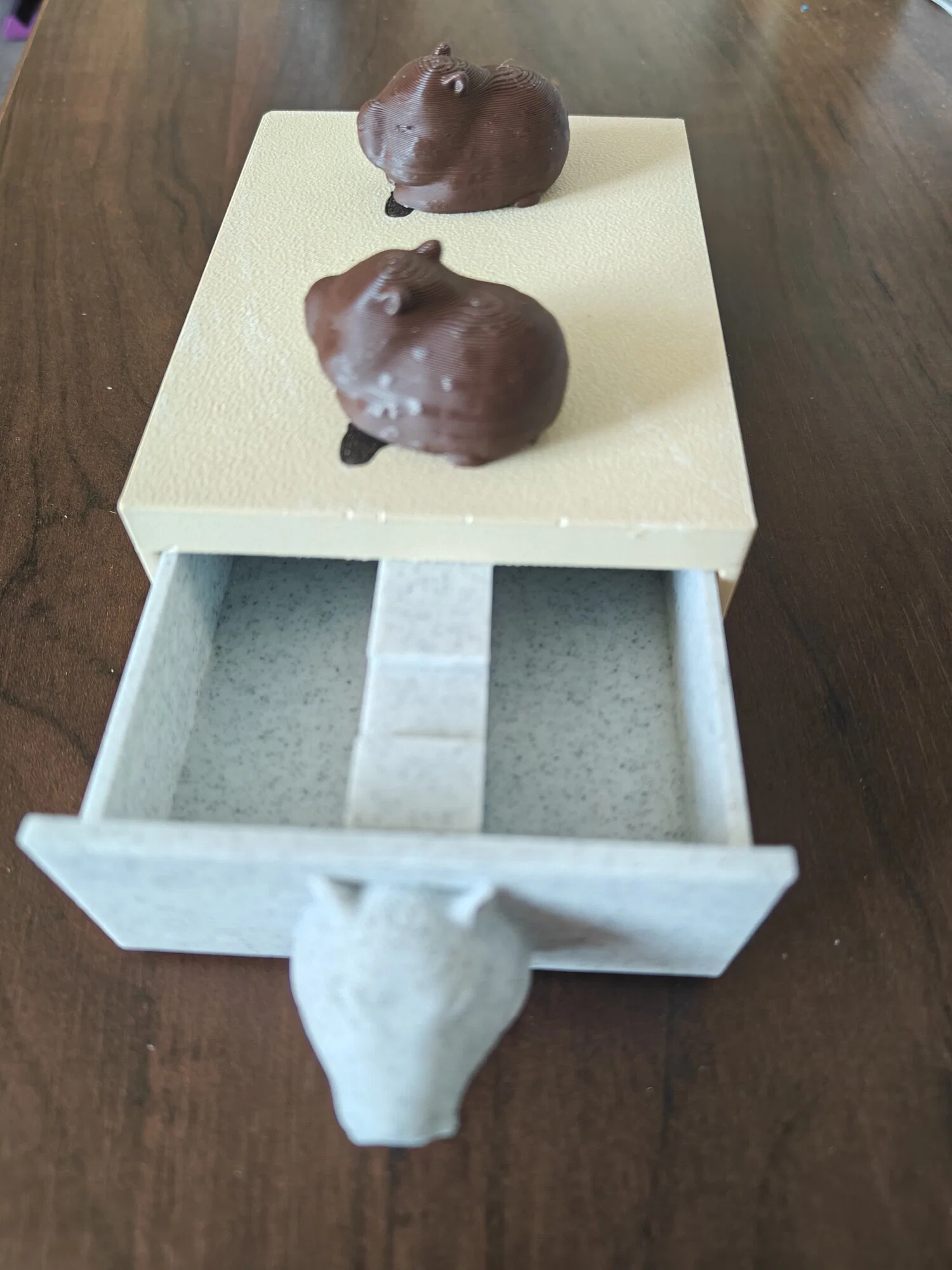

• Mở khóa: đặt mỗi con capybara lên một miếng đệm — nam châm ở bụng chúng sẽ hút chốt lên khỏi thanh trượt → ngăn kéo trượt ra.
• Khóa lại: đóng ngăn kéo vào và nhấc chìa ra → các chốt rơi trở lại rãnh. Một nam châm nhỏ yếu hơn đặt dưới mỗi rãnh giúp giữ khóa kể cả khi bạn lật ngược và lắc hộp — chỉ có nam châm mạnh hơn từ bụng chú capybara ở phía trên mới có thể kéo chốt ra được.

Các linh kiện

Nam châm cần chuẩn bị (loại đĩa neodymium thông dụng)

Cực tính rất quan trọng (đây là khóa từ): hãy đảm bảo tất cả các đĩa Ø10×5 được đặt cùng chiều. Nam châm ở bụng capybara phải hút được chốt rời bên dưới, và nam châm yếu Ø5×3 phải hút mặt dưới của chốt để giữ nó không bị trôi. Cách dễ nhất: gắn chốt rời vào bụng capybara để chúng tự khớp cực hút, đánh dấu mặt trên của chốt, sau đó đặt các nam châm nhỏ còn lại sao cho hút được chốt theo hướng đó. Nếu đặt ngược, chốt sẽ không mở được (hoặc không giữ được) — nếu bị vậy chỉ cần cạy ra và lật ngược lại.

Hướng dẫn in

Tất cả các bộ phận in phẳng, không cần support.

• Thân + inlay — từ capybara_lock_box_2c.stl: trong Bambu Studio, Import → chuột phải → Split to Parts, gán màu cho hai khối (thân xám, hình bóng nâu). In đặt mặt nắp xuống (miếng đệm trên bàn in → cho nét in 2 màu sắc nét). Không cần tạm dừng — các khoang chứa nam châm rời được nạp sau khi in xong.
• Ngăn kéo — đặt mặt đáy xuống. TẠM DỪNG ở layer 71 (độ cao Z là 14.2 mm với lớp 0.2 mm) và thả một viên nam châm Ø5×3 vào mỗi hốc, sau đó tiếp tục in — lớp nhựa 6.5 mm sẽ bịt kín chúng lại.

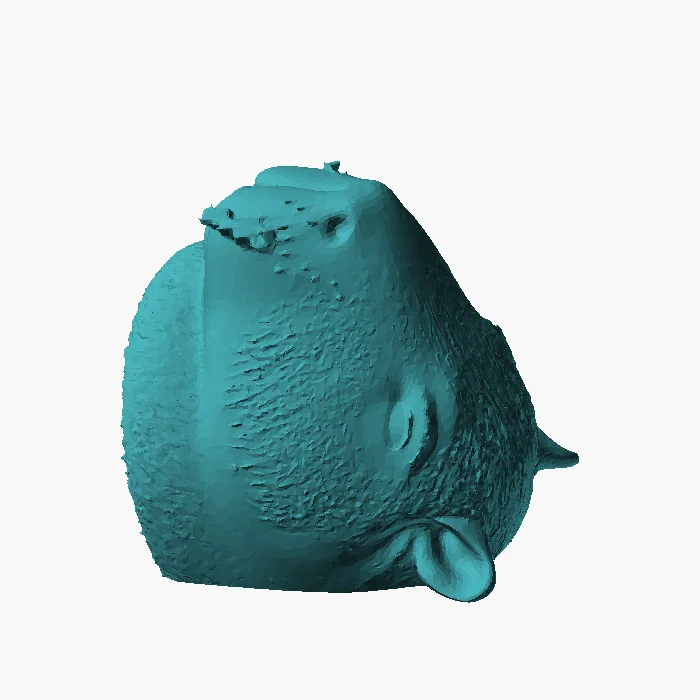

• Đầu capybara — đặt mặt sau xuống, mũi hướng lên, không cần support.
• Chìa khóa capybara ×2 — TẠM DỪNG ở mỗi con tại Z ≈ 7 mm và đặt nam châm Ø10×5 vào bụng, sau đó tiếp tục in; các lớp nhựa phía sau sẽ in phủ lên trên.

Lắp ráp

1. Đặt chốt vào nắp: Lật ngược thân hộp (đặt phần đệm xuống) và thả một viên nam châm Ø10×5 vào mỗi khoang — đúng cực hướng lên. Mỗi chốt sẽ nằm trên một gờ giữ giúp nó không rơi ra ngoài nhưng vẫn cho từ trường của capybara đi qua.
2. Trượt ngăn kéo vào: Đẩy từ phía trước khi thân hộp vẫn đang lật ngược để chốt không rơi ra. Khi gần vào hết bạn sẽ cảm thấy một tiếng tách chắc chắn khi đi qua gờ chặn. Đẩy mạnh tay → mỗi chốt sẽ rơi vào rãnh của nó = đã khóa.

3. Kiểm tra khóa: khi không có capybara, ngăn kéo không được di chuyển theo bất kỳ hướng nào.

4. Kiểm tra giữ chốt: mở khóa (đặt cả hai capybara lên) và kéo — ngăn kéo sẽ dừng lại cứng sau khoảng 40 mm và không thể kéo hẳn ra ngoài, nhờ đó các chốt khóa sẽ không bao giờ bị rơi mất.
