Khung gắn sạc Magsafe cho Porsche Macan 2015-2021

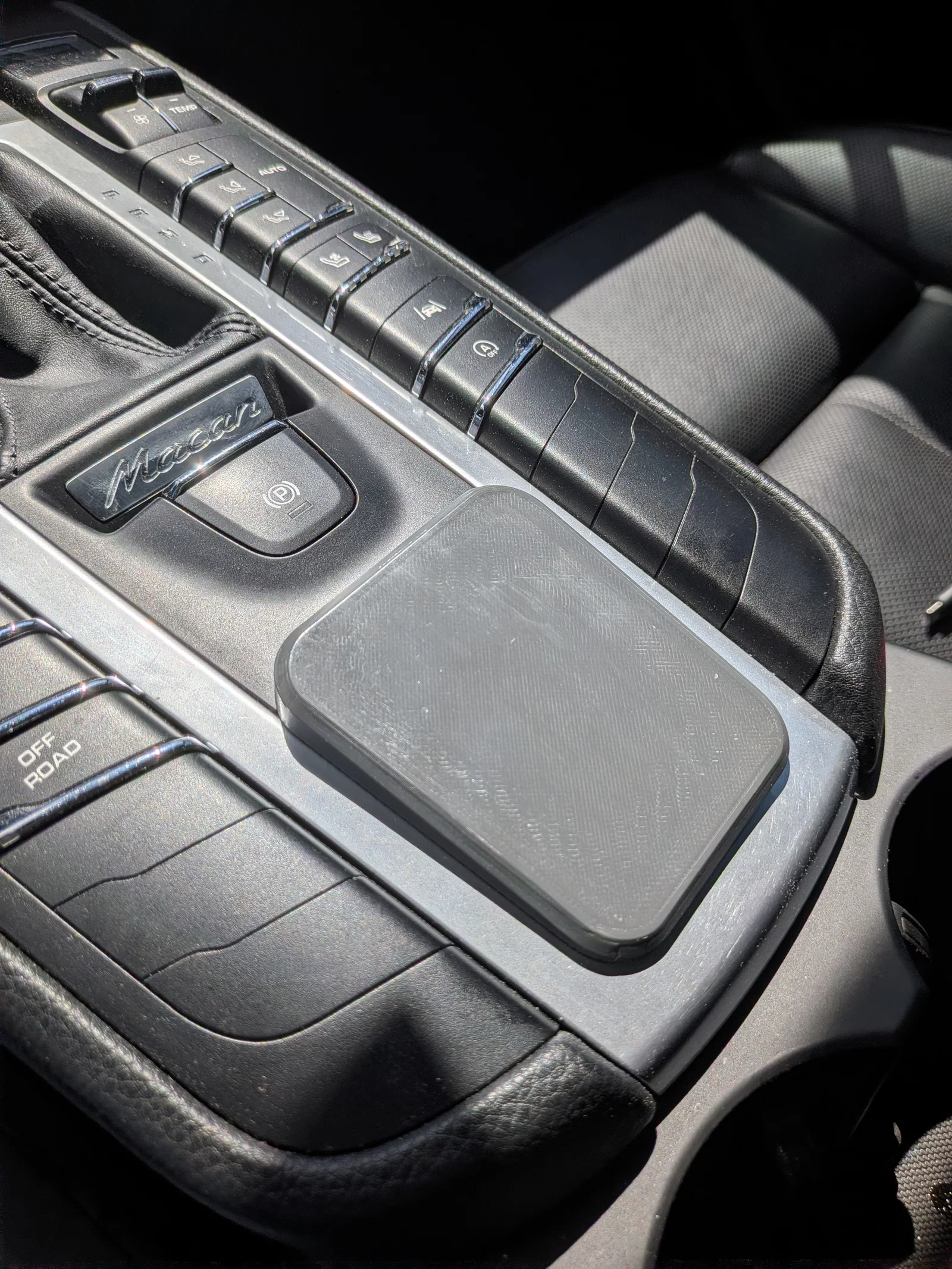

Đây là khung gắn sạc không dây Anker PixelSnap/Magsafe Qi2 cho bảng điều khiển trung tâm của các dòng xe Porsche Macan đời trước 2022 không có gói trang bị hút thuốc (smoker package). Nếu xe bạn có nắp đậy ở bảng điều khiển trung tâm, tức là xe đã có gói này và phụ kiện này sẽ không lắp vừa.

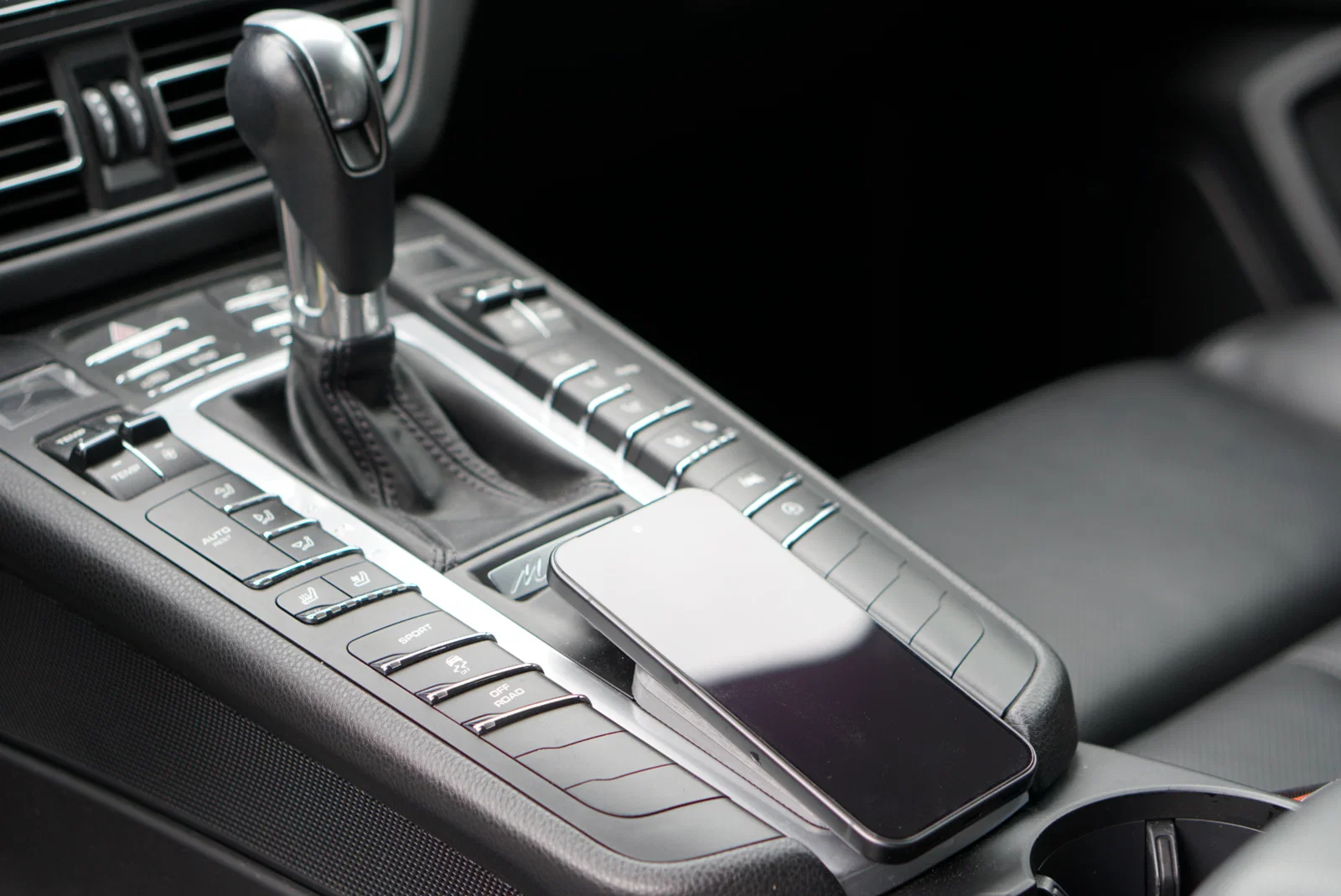

Trên thị trường có những mẫu khác có thể tốt hơn cho nhu cầu thông thường, nhưng mình muốn giấu toàn bộ phần linh kiện điện tử và cần điện thoại nằm nhích về phía trước một chút, tránh xa khu vực để cốc.

Thiết kế này có khoảng 1mm nhựa nằm giữa bộ sạc và điện thoại, qua thử nghiệm của mình thì độ dày này không làm ảnh hưởng đáng kể đến tốc độ sạc. Lực hút nam châm có thể mạnh hơn một chút, nhưng điện thoại của mình vẫn chưa bị trượt. Nếu cần giảm độ dày, bạn có thể chỉnh phần nắp chìm xuống bàn in trong phần mềm slicer.

Mình chỉ mới thử nghiệm với Pixel 10, nhưng theo mình thấy thì nó cũng tương thích với các dòng iPhone có hỗ trợ Magsafe.

Danh sách linh kiện

4x Ốc M3x8mm

1x Bộ sạc Anker Zolo Qi2 USBC

1x Củ sạc ô tô USBC 12v, loại có thiết kế thấp nhất có thể. Mình dùng loại này nhưng thực ra dùng loại nào cũng được.

1x Miếng vải nỉ/vải nhung dán mua ở cửa hàng thủ công. Bạn chỉ cần một dải khoảng 2x27cm.

1x Nam châm 3x5mm (cao 3mm, đường kính 5mm)

1x Nắp in bằng nhựa ABS, đã chà nhám và làm mịn bằng acetone

1x Khung in bằng nhựa ABS

Hướng dẫn in/lắp ráp

1. Sử dụng nhựa ABS cho toàn bộ dự án.

2. In phần nắp trước. Đặt mặt nắp úp xuống bàn in để tránh các vết bắc cầu (bridging). Hãy chỉnh slicer để đường nối (seams) nằm dọc theo cạnh trên, hướng về phía trước xe để ít bị lộ hơn.

3. Chà nhám nắp cho mịn bằng giấy nhám 180 grit. Đáng lẽ mình nên chà thêm một lượt nữa, trong ảnh bạn vẫn có thể thấy vết vân in.

4. Dùng acetone để làm mịn nắp hơn nữa. Bạn cũng có thể bọc nắp bằng decal vinyl rồi dùng khung cố định mọi thứ, nhưng mình chưa thử cách này.

5. Kiểm tra chiều nam châm 3x5mm bằng cách đặt nó lên điện thoại, sau đó dán vào lỗ 5mm ở dưới mặt nắp.

6. Ấn bộ sạc không dây vào vòng tròn dưới đáy nắp. Nó sẽ vừa khít theo kiểu ma sát, bạn có thể cần chà nhám nhẹ quanh mép nếu cần.

7. In phần khung. Mình khuyên bạn nên lật ngược nó lại khi in để giảm lượng vật liệu hỗ trợ (support).

8. Chà nhám các điểm sắc nhọn ở cạnh trên để khi lắp vào, nó sẽ ép bộ sạc vào nắp.

9. Khi đã ấn bộ sạc vào nắp, luồn cáp qua khe hở ở dưới khung và căn chỉnh các lỗ bắt vít.

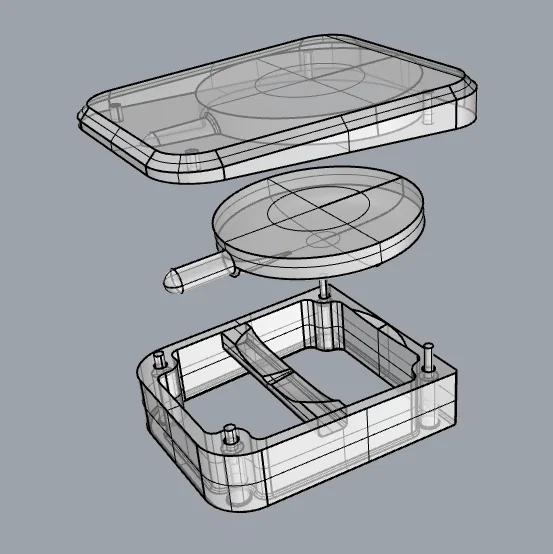

10. Dùng ốc M3 để gắn nắp vào khung, kẹp chặt bộ sạc ở giữa. Đừng siết quá mạnh tay.

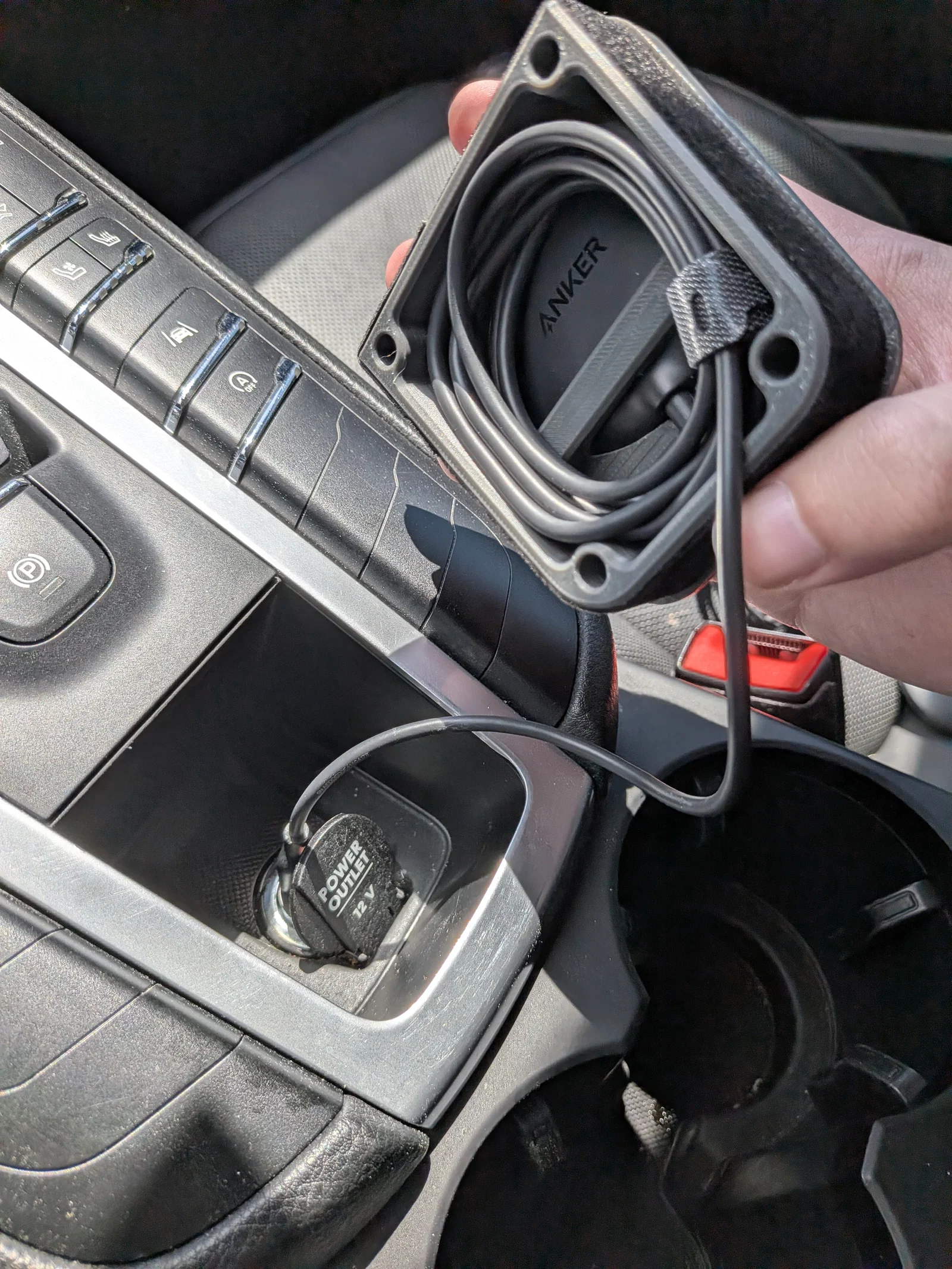

11. Cuộn cáp sạc và nhét vào trong khung, để chừa lại khoảng 15cm cáp để thao tác sau này.

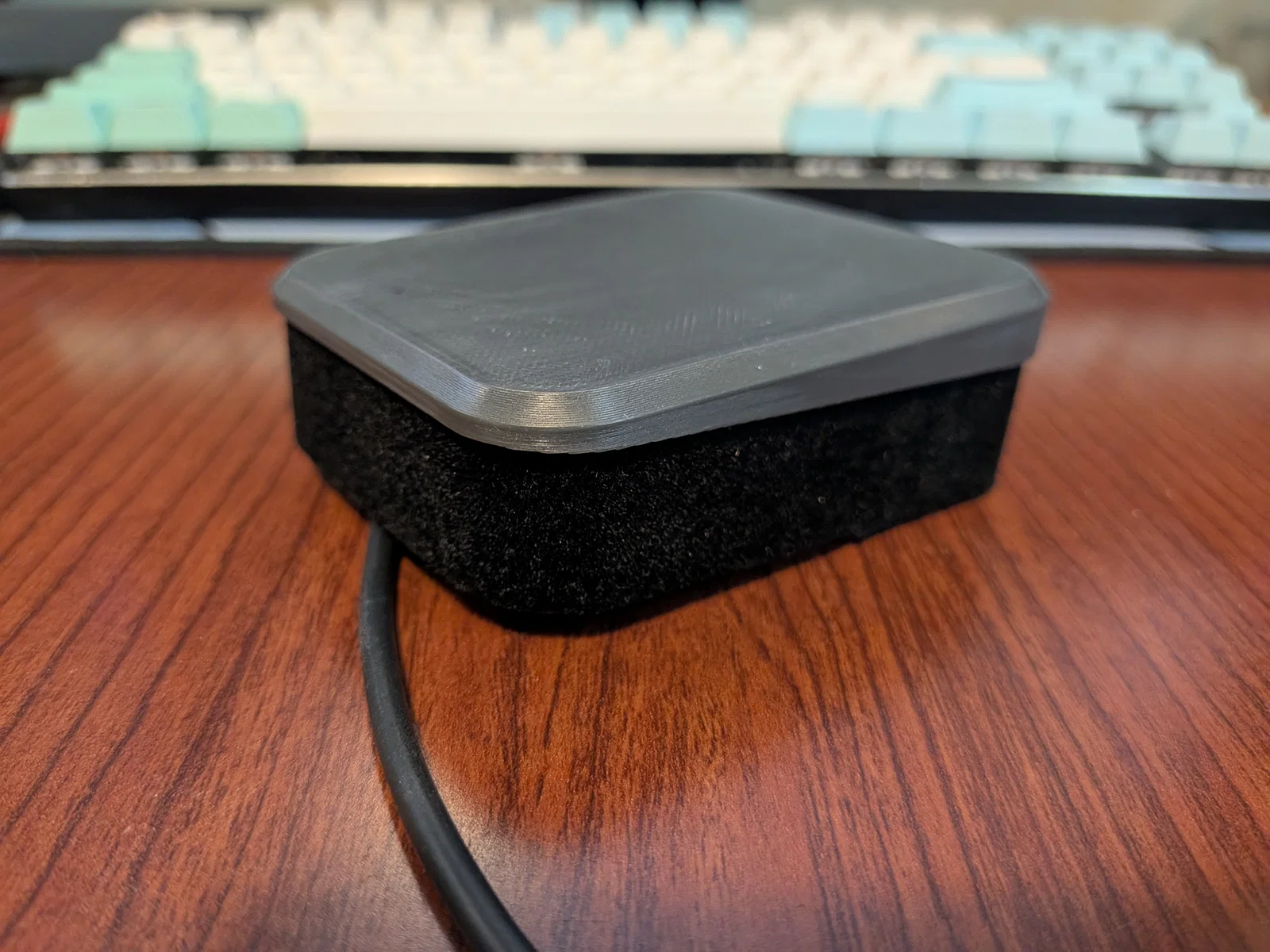

12. Cắt dải vải nỉ và dán quanh mặt ngoài phần đáy. Điều này giúp khung ôm sát vào bảng điều khiển trung tâm mà không gây trầy xước.

13. Cắm bộ sạc vào củ sạc ô tô 12v, sau đó cắm củ sạc vào cổng 12v ở bảng điều khiển trung tâm.

14. Sắp xếp lại dây cáp và ấn toàn bộ cụm lắp ráp vào khay đựng tiền để cố định linh kiện. Vì có lớp vải nỉ, mọi thứ sẽ nằm cố định mà không cần quá nhiều lực.
