Giá đỡ khoan ngược nhỏ gọn (SRDH)

Đây là thiết kế giá đỡ khoan hai phần dành cho các dòng máy khoan/vặn vít 12V và 10.8V nhỏ gọn.

Lưu ý: Thiết kế này chỉ dùng làm giải pháp lưu trữ tạm thời trong quá trình làm việc và KHÔNG phải là giải pháp lưu trữ cố định lâu dài. Thiết kế này chịu lực tốt cho các loại máy vặn vít (kể cả máy vặn vít Makita 10.8V nặng mà mình đang dùng), nhưng bạn cần cẩn thận đảm bảo phần đầu của máy khoan/vặn vít được đặt chắc chắn vào vị trí vì đôi khi chúng có thể bị rơi ra ngoài. Một lần nữa, đây chỉ là giải pháp lưu trữ tạm thời chứ không phải là giải pháp cố định hay an toàn hơn.

Phần thân chính:

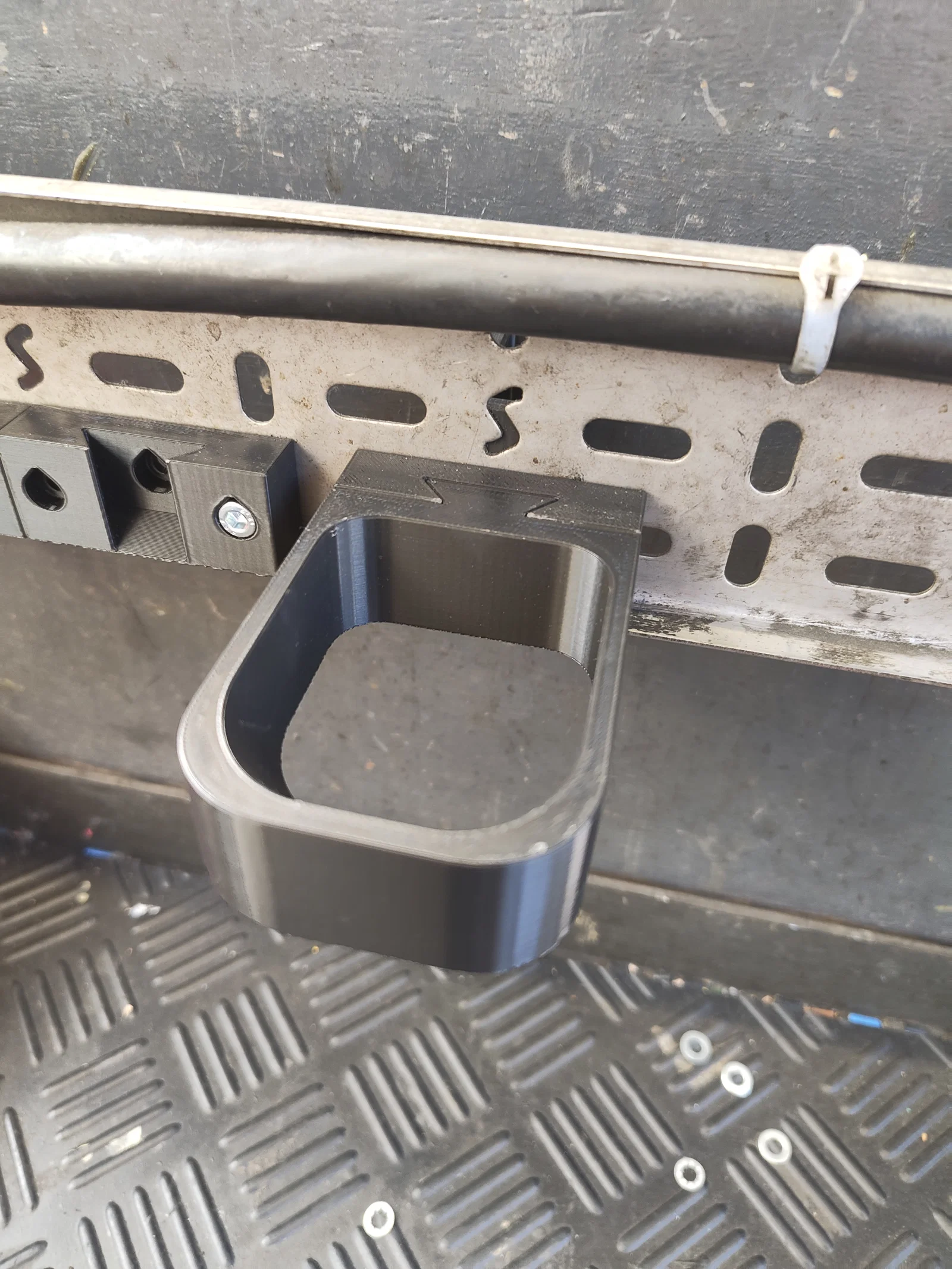

Phần thân chính có thể dễ dàng tháo rời khỏi tấm đế để linh hoạt hơn khi làm việc trong không gian hẹp. Mình sử dụng khớp nối đuôi én để giữ phần thân chính gắn chặt vào tấm đế và chịu được trọng lượng của máy khoan hoặc máy vặn vít.

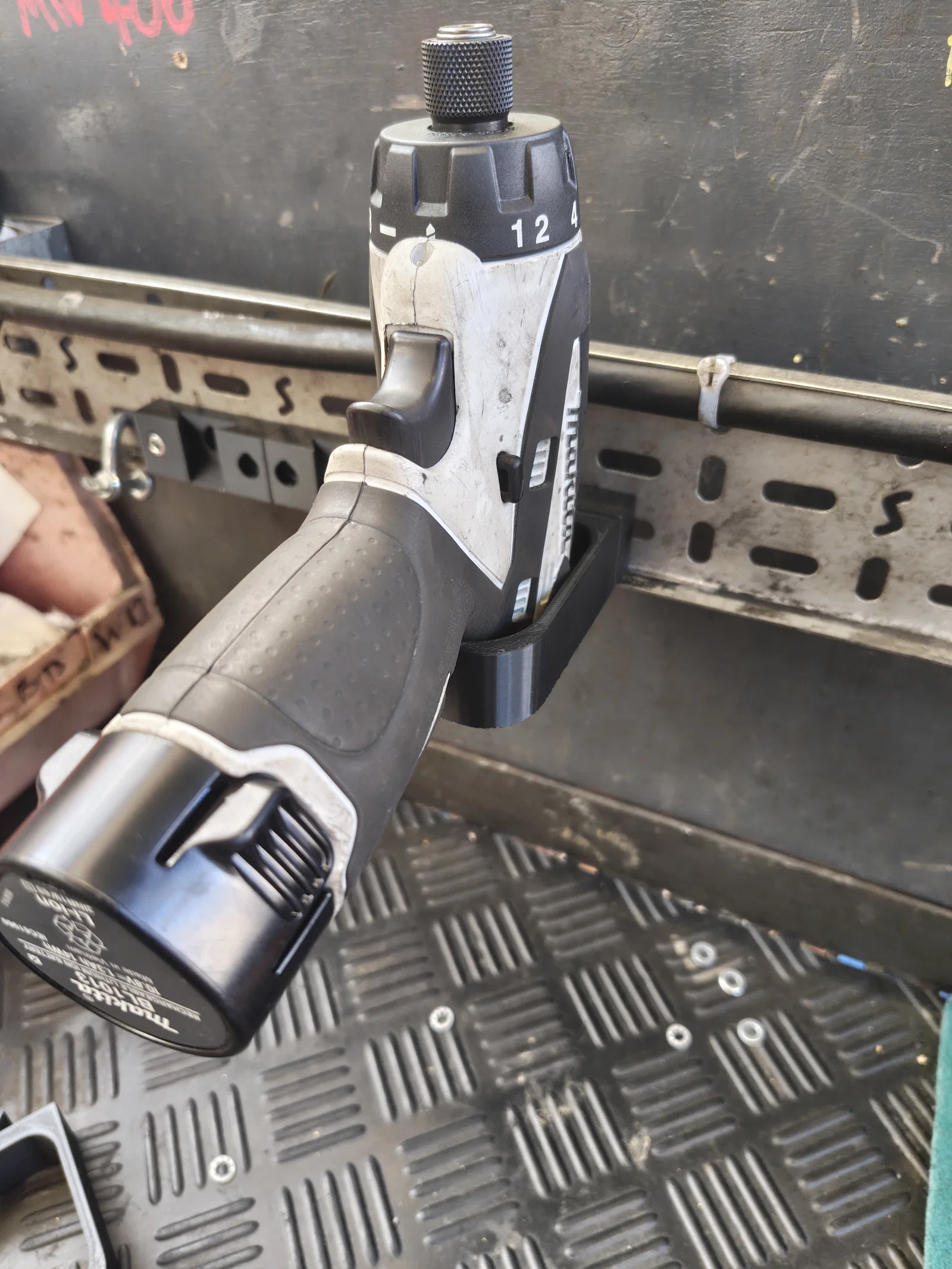

Máy khoan/vặn vít được lưu trữ theo kiểu 'ngược' so với hầu hết các thiết kế khác, giúp bạn dễ dàng lấy và cất máy chỉ bằng một tay, đồng thời cho phép lưu trữ máy ngay cả khi đang gắn các đầu nối dài.

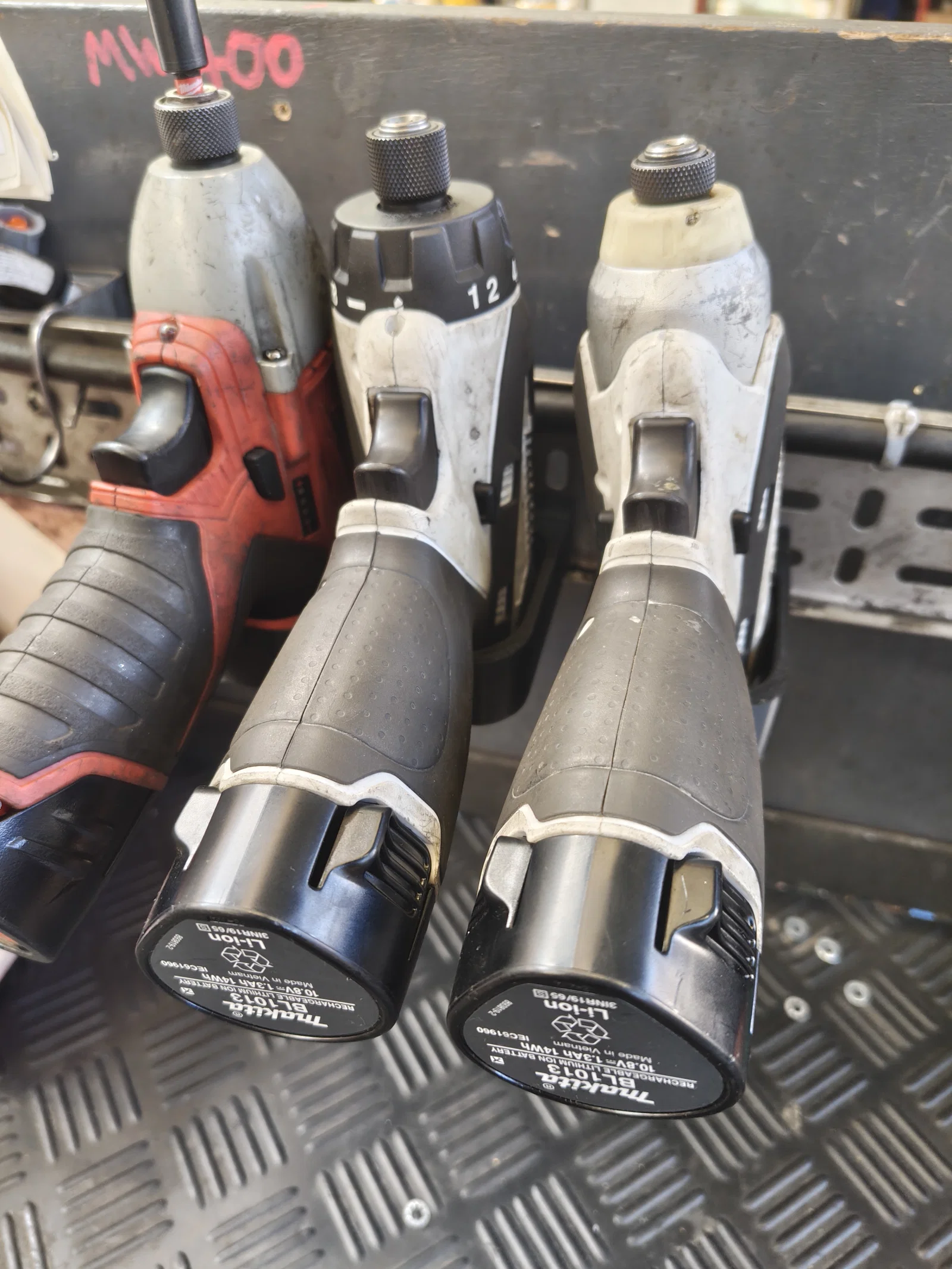

Thiết kế này phù hợp với các dòng máy Makita 10.8V cũng như Milwaukee 12V đời cũ. Có thể sẽ không vừa với các dòng Milwaukee mới hơn hoặc các thương hiệu khác. (Những chiếc máy trong ảnh là các mẫu mình có và đã tự kiểm tra).

Tấm đế:

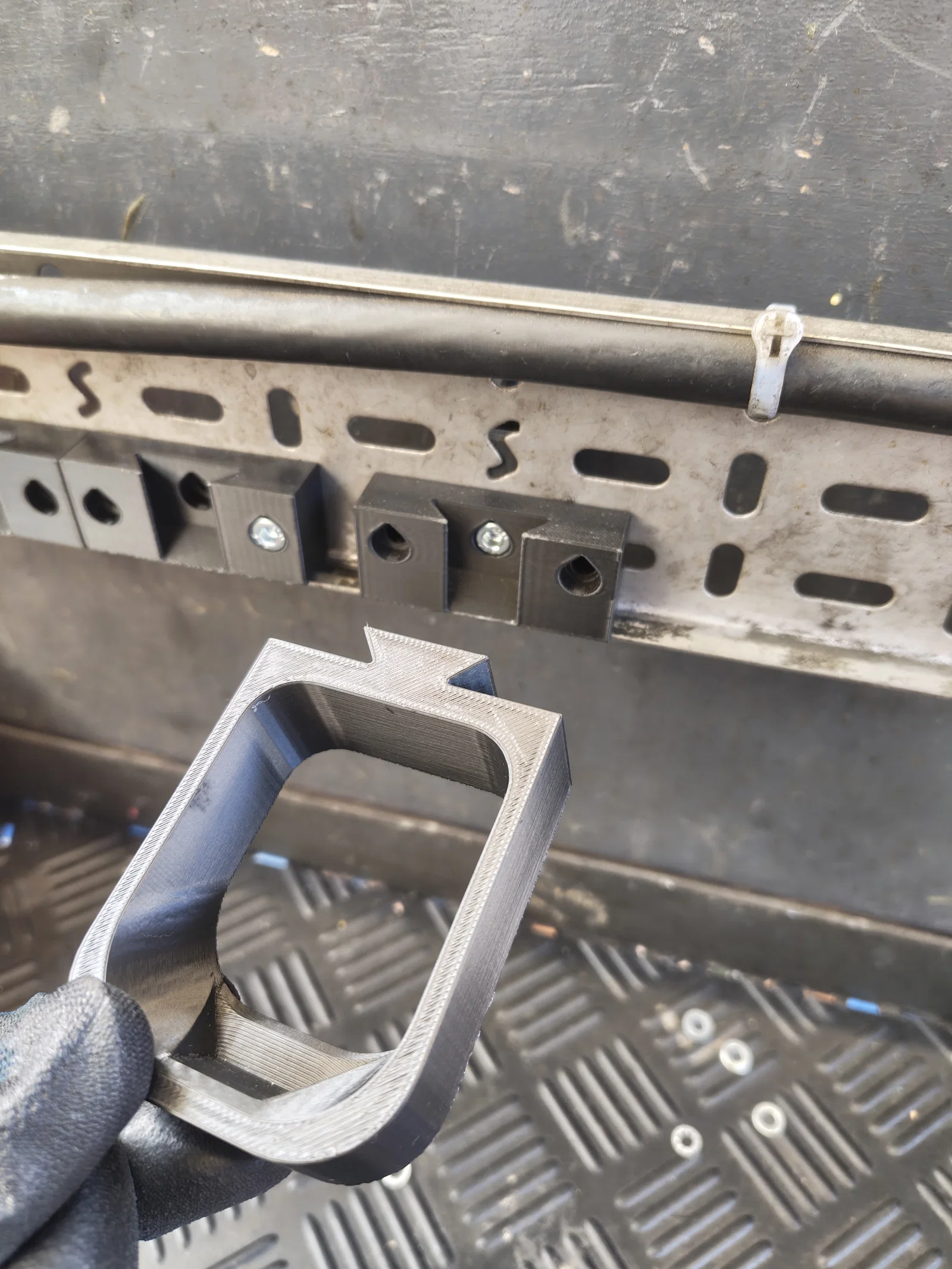

Tấm đế có 3 lỗ khác nhau để đáp ứng các nhu cầu về khoảng cách. Mình khuyên bạn nên sử dụng lỗ ở giữa hoặc hai lỗ ở hai bên, tùy thuộc vào thiết lập của bạn. Thiết kế sử dụng bu-lông M5 đầu trụ, với các lỗ được vát mép để không làm ảnh hưởng đến khớp đuôi én. Lỗ ở giữa cách mặt sau khoảng 2.3mm; hai lỗ ở hai bên cách mặt sau khoảng 9.8mm.

Được thiết kế để gắn vào khay cáp trên bàn làm việc của mình, các lỗ này có thể điều chỉnh để phù hợp với khoảng cách trên khay cáp hoặc bất kỳ vị trí nào phù hợp nhất với bạn.

Thiết lập in:

Mình đã in những món này bằng nhựa PLA thông thường và chúng vẫn bền bỉ sau nhiều tháng. Nếu cần, bạn có thể dùng PETG để tăng độ bền. Các thông số dung sai được thiết kế dựa trên máy Centauri Carbon của mình (khoảng 0.1-0.15mm), nên khớp đuôi én có thể sẽ hơi chặt hoặc khít đối với các máy in có dung sai lớn hơn.

Đầu phun: 0.4mm Chiều cao lớp: 0.2mm Tường: 6 lớp Độ phủ (Infill): 30% Tri-hex Lớp trên/dưới: 6 & 5 (Không chắc có cần nhiều đến vậy không) Support: Không cần (các lỗ được thiết kế hình giọt nước để in tốt hơn) Hướng in: Để nguyên như file gốc

Lưu ý cuối cùng:

Mình thiết kế cái này cho không gian làm việc riêng của mình. Nó giúp mình để máy khoan/vặn vít gọn gàng, tạo thêm không gian làm việc và lấy máy nhanh chóng. Rất tiện để lấy máy bằng một tay và cất gọn khi không dùng đến. Chúng khá chắc chắn và không bị rơi ngay cả khi mình đang đóng đinh trên bàn, nhưng có thể bị rơi nếu bạn đặt không đúng vị trí. Với miếng lót cao su trên bàn và khoảng trống nhỏ phía dưới (cộng với đống giẻ lau bên dưới), mình thấy không vấn đề gì. Tuy nhiên, nếu bạn dùng ở nơi có khoảng cách lớn bên dưới hoặc bề mặt cứng, máy khoan/vặn vít có thể bị rơi và hư hỏng, vì vậy hãy cẩn thận. Nhắc lại, đây là giải pháp lưu trữ tạm thời để lấy nhanh hơn là giải pháp an toàn và cố định như các thiết kế khác.

Ngoài ra, mình thiết kế cái này trên phần mềm Plasticity trước khi chuyển sang dùng Fusion, nên mình không thể dễ dàng chỉnh sửa thiết kế. Mình có thể sẽ cập nhật nếu cần trong tương lai, nhưng hiện tại khó có thể chỉnh sửa hoặc cung cấp các định dạng file khác như .step (như mình thường làm).
