Adapter đường khí vào & giá đỡ ống xả cho Whirlpool PACF212HP (tham số hóa)

Bộ chuyển đổi đường ống vào (intake) & giá đỡ ống xả cho Whirlpool PACF212HP (tham số hóa, PETG)

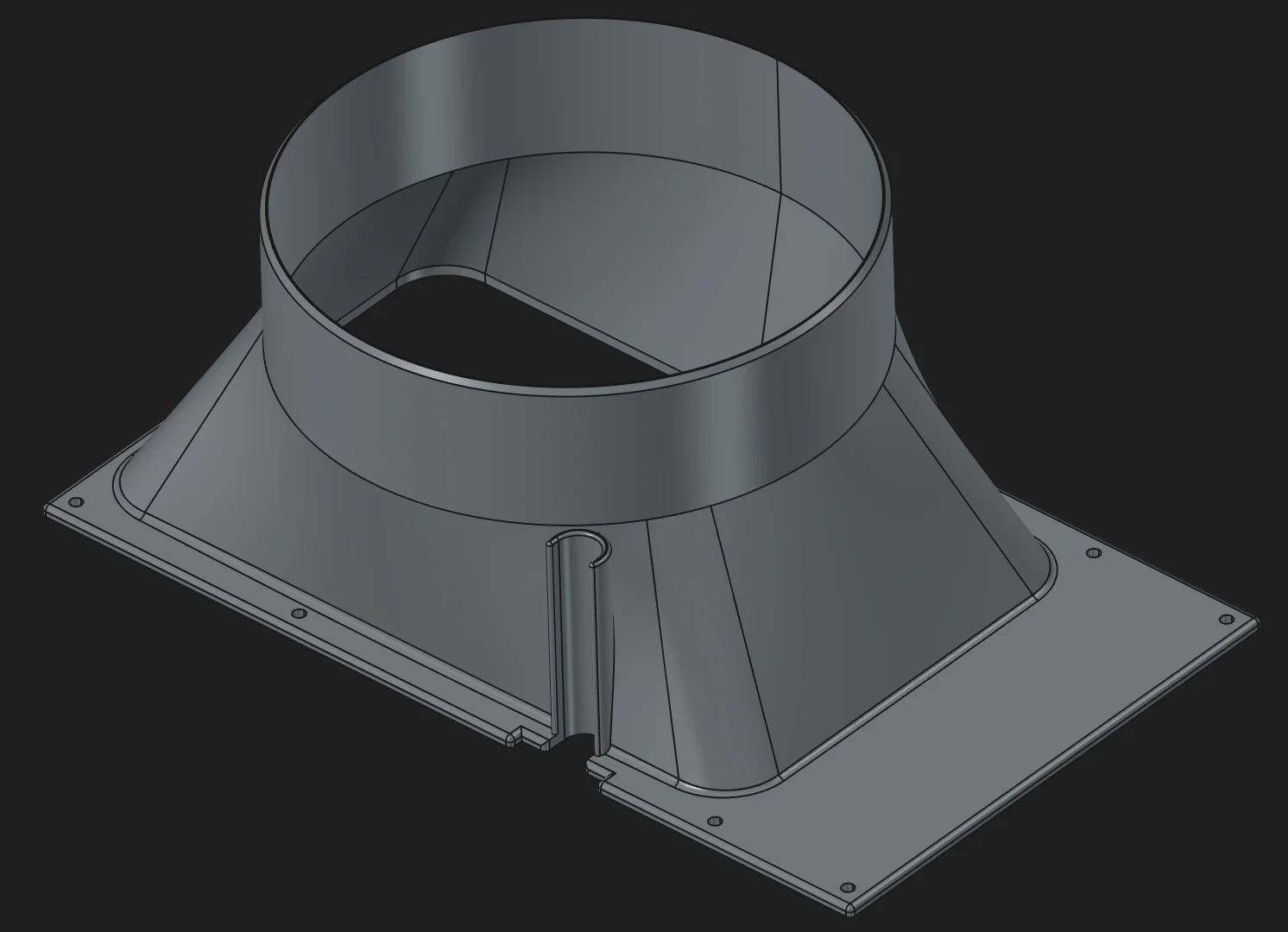

Bộ chuyển đổi FreeCAD tham số hóa dành cho máy điều hòa di động Whirlpool PACF212HP W. Thiết kế này cho phép dẫn luồng khí vào (intake) và xả (exhaust) thông qua ống nhôm mềm tiêu chuẩn Ø150 mm, giúp máy có thể lấy và đẩy khí ra ngoài thay vì dùng không khí trong phòng.

Hoàn toàn tham số hóa — chỉ cần thay đổi một giá trị trong bảng tính là có thể điều chỉnh cho đường kính ống khác hoặc một model máy khác.

Quan trọng: Phần lưới của máy lạnh không được bộ chuyển đổi che phủ phải được dán kín/bịt lại, nếu không máy sẽ hút không khí trong phòng thay vì hút không khí ngoài trời. Cách đơn giản nhất: dùng băng keo (duck tape) (cách này không đẹp lắm; giải pháp thẩm mỹ hơn đang được nghiên cứu).

Bộ sản phẩm bao gồm

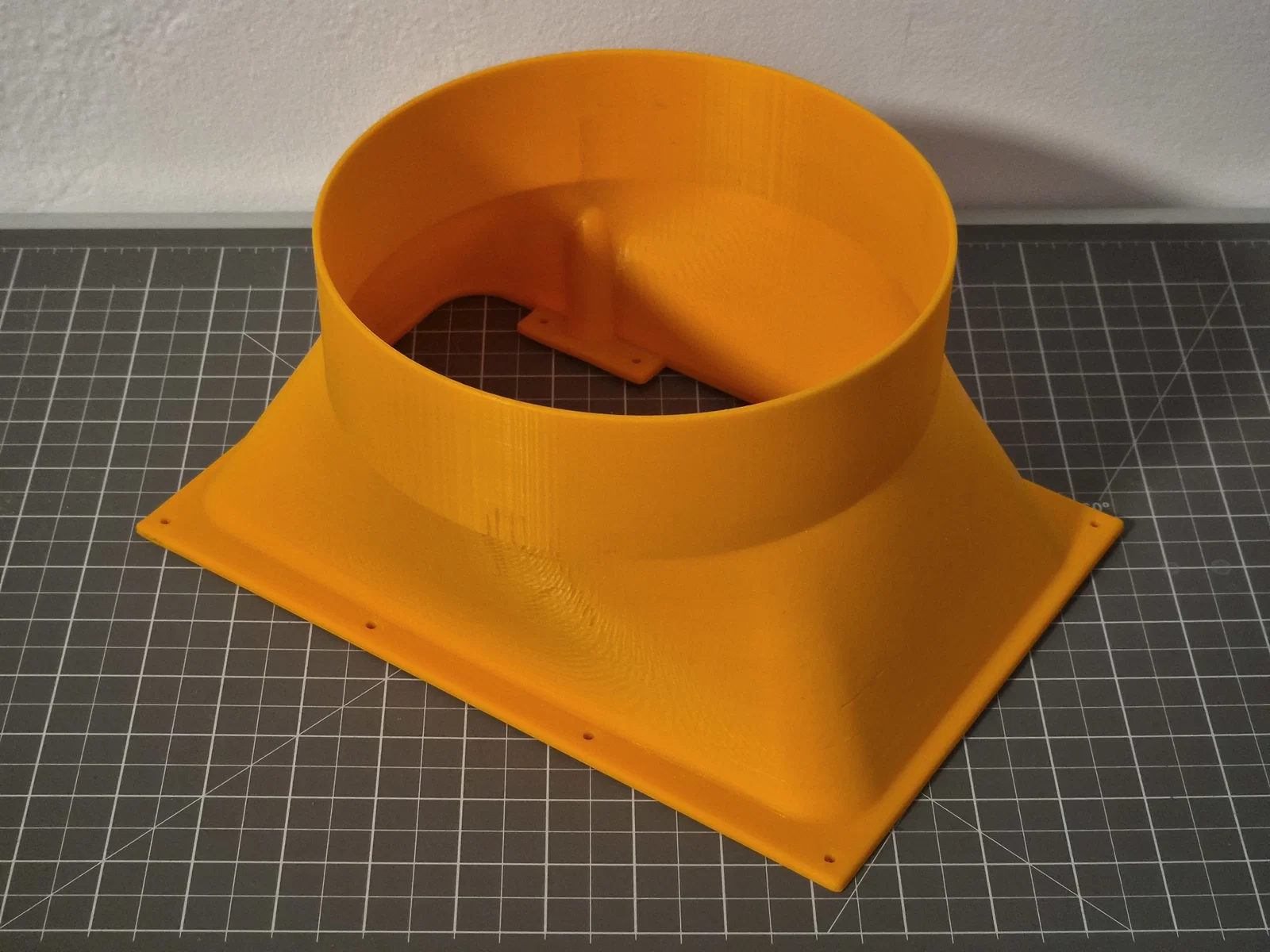

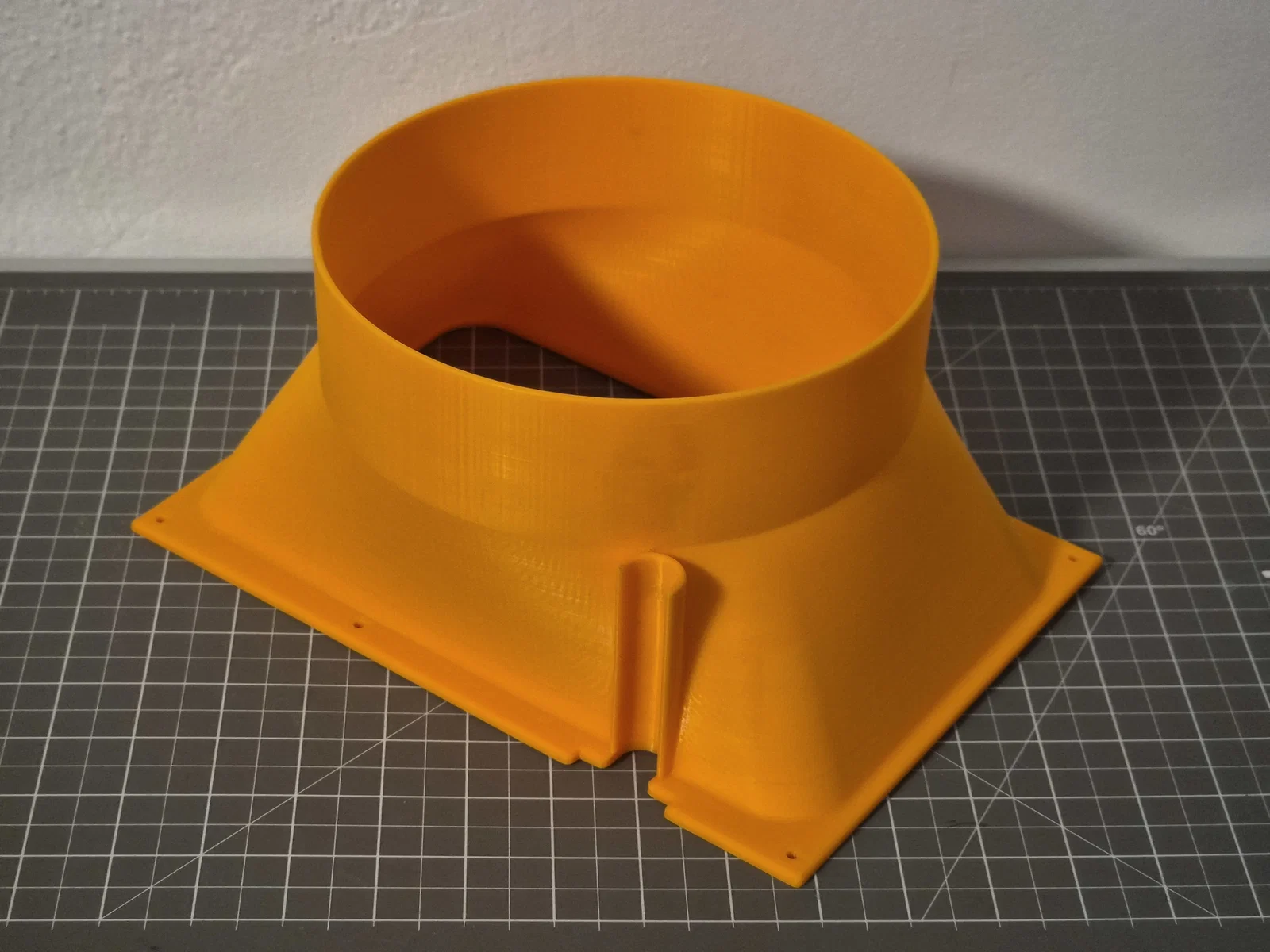

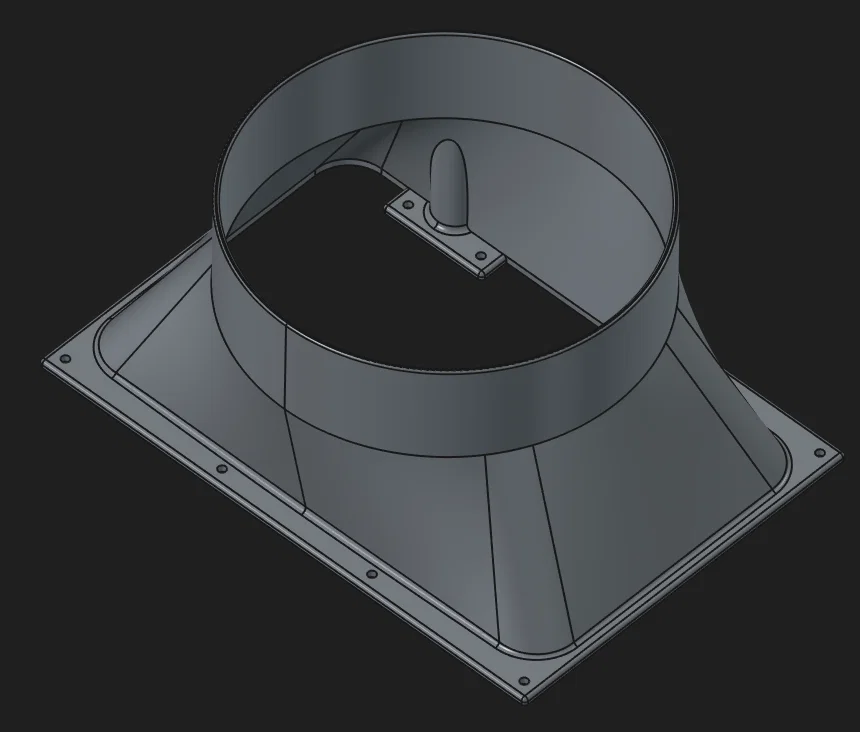

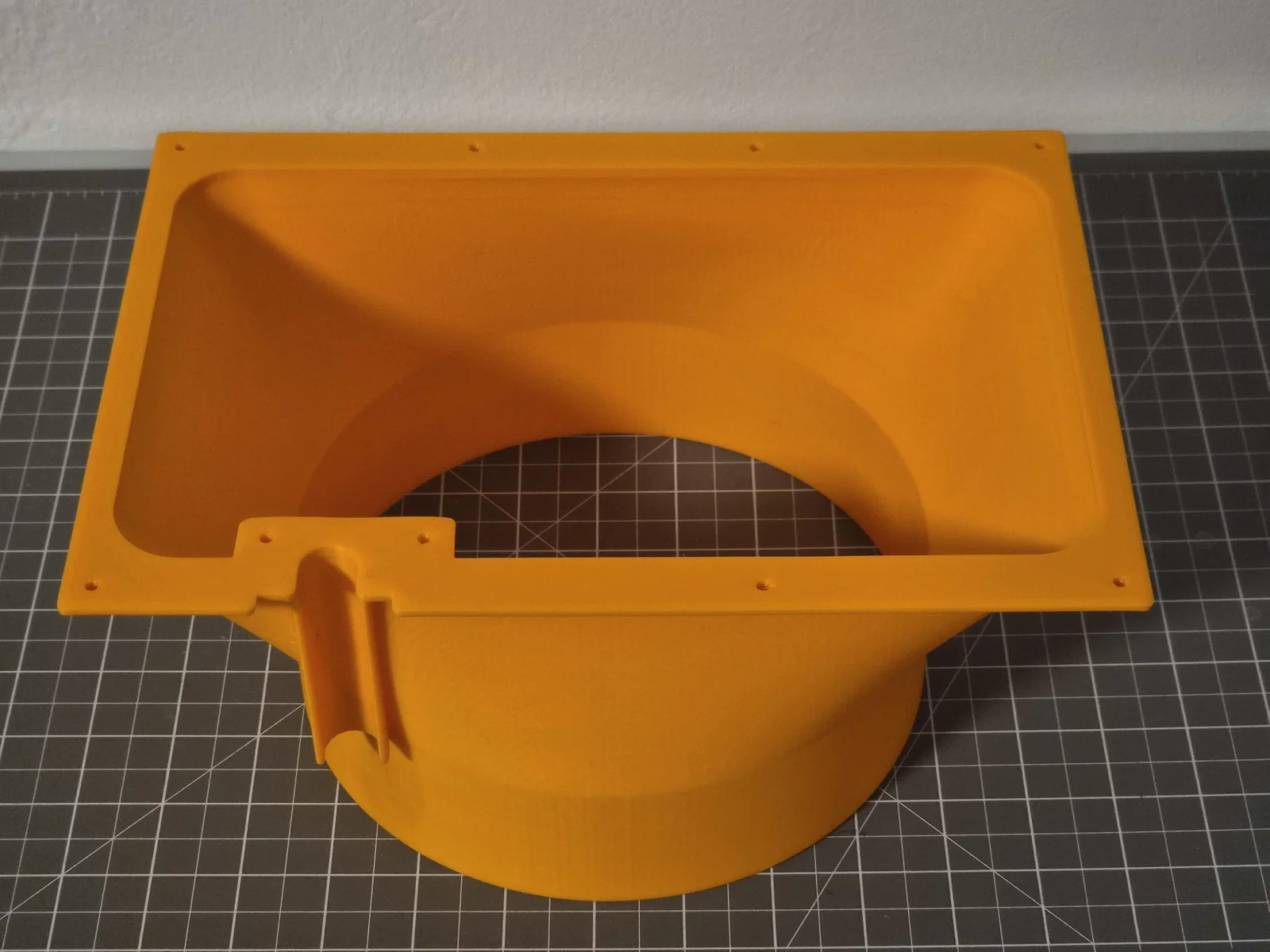

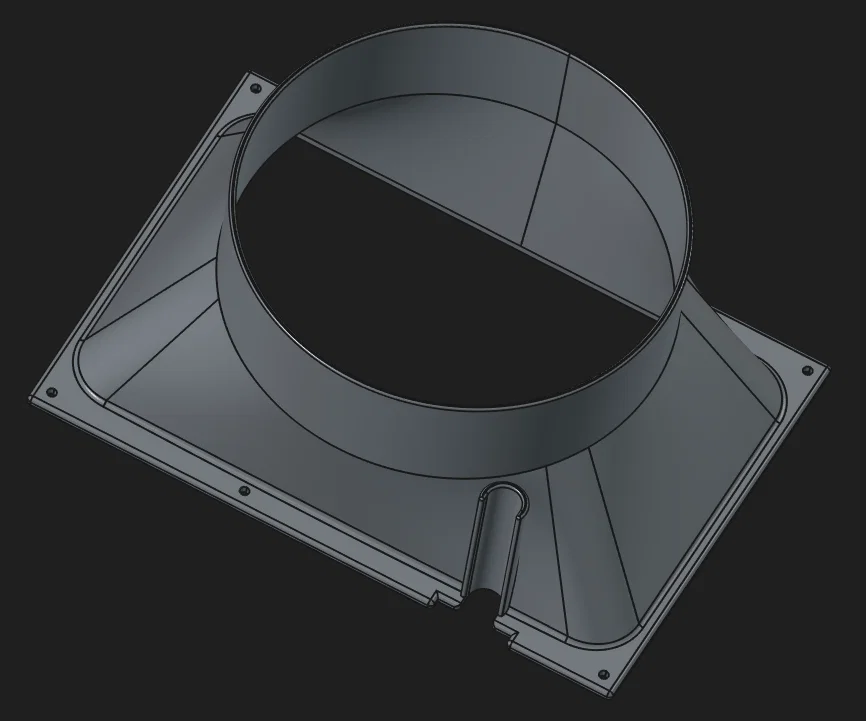

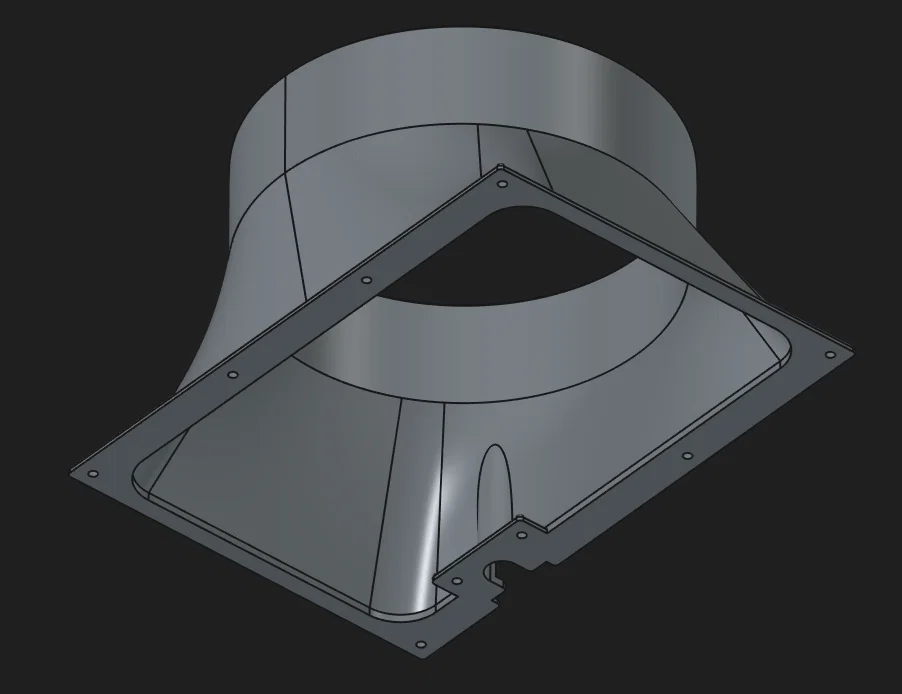

• Bộ chuyển đổi đường khí vào (Intake adapter) — chuyển đổi từ hình chữ nhật sang tròn, gắn vào lưới hút khí của máy lạnh, có cổ ống Ø150 mm và lỗ luồn vít giữ zin của máy.

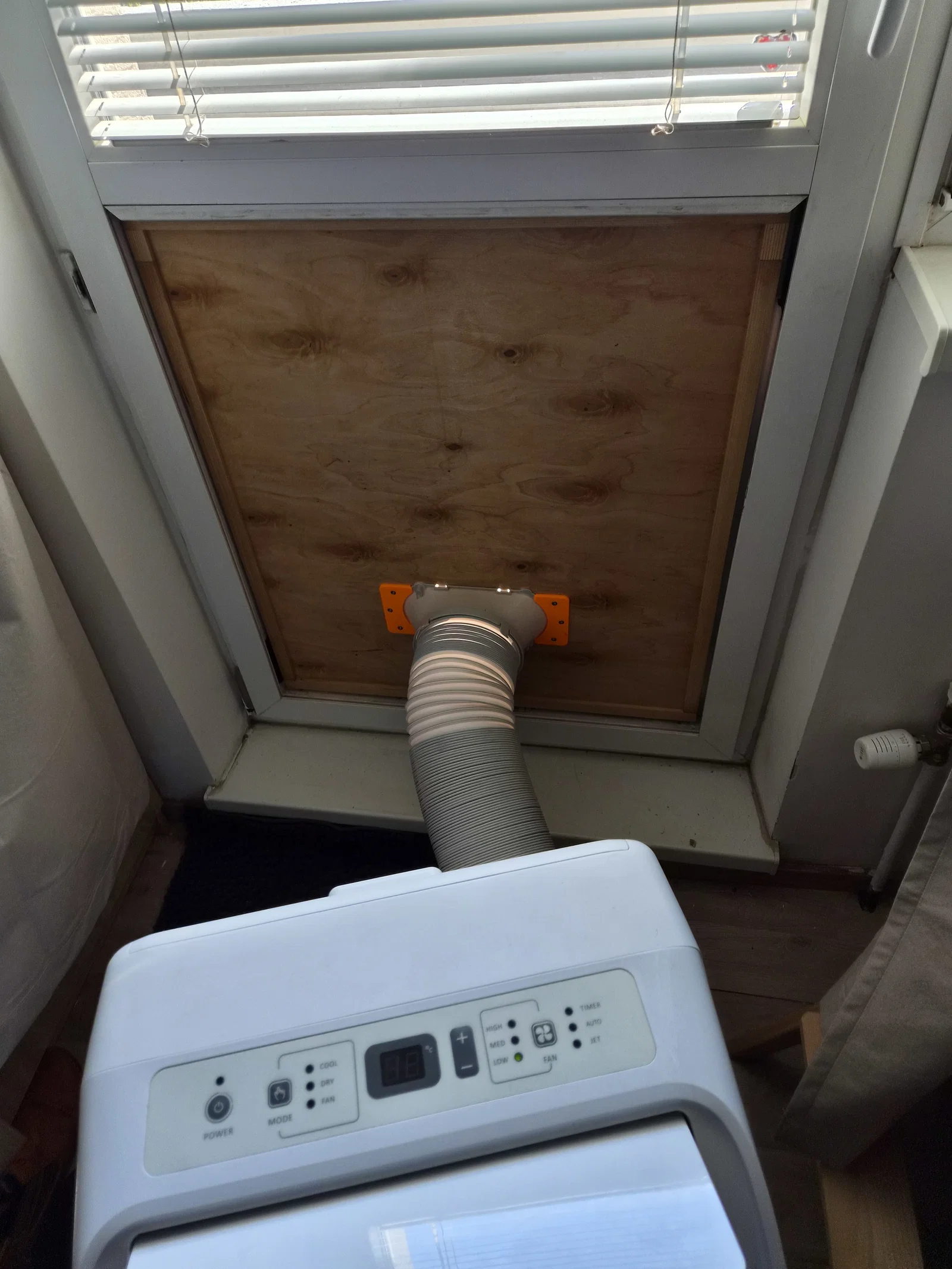

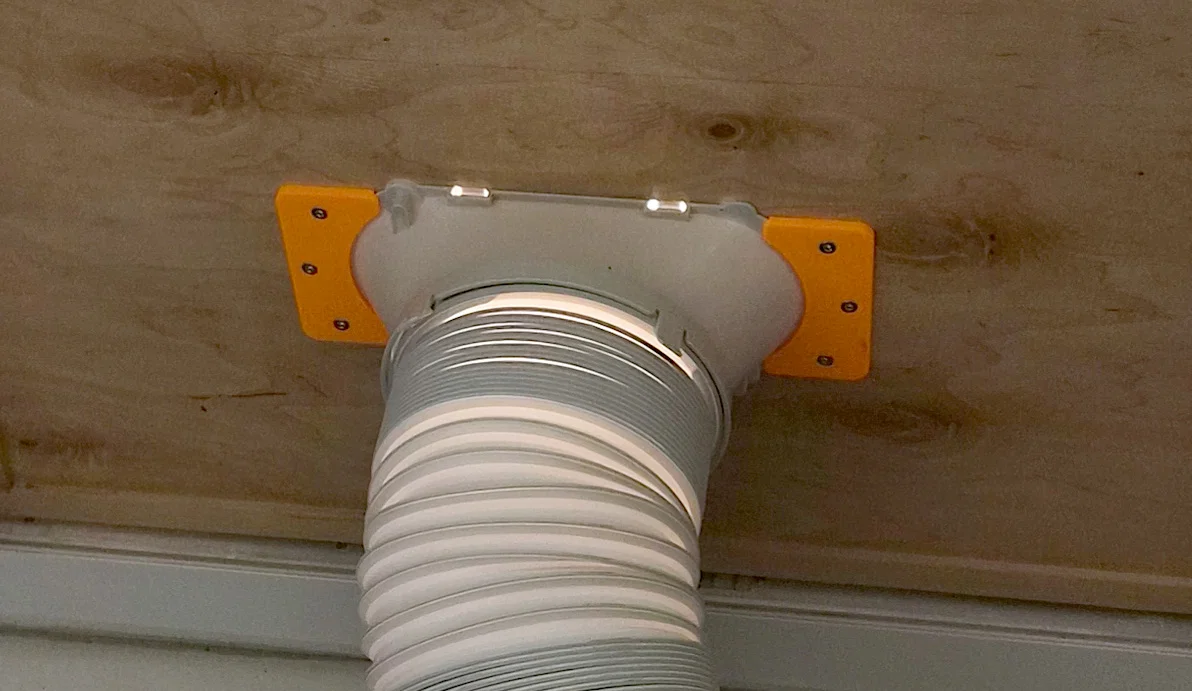

• Giá đỡ ống xả (2 cái) — giữ phần ống xả zin của Whirlpool (miệng hình bầu dục bên ngoài, tròn bên trong) cố định vào tấm ván gỗ cửa sổ.

Model tương thích

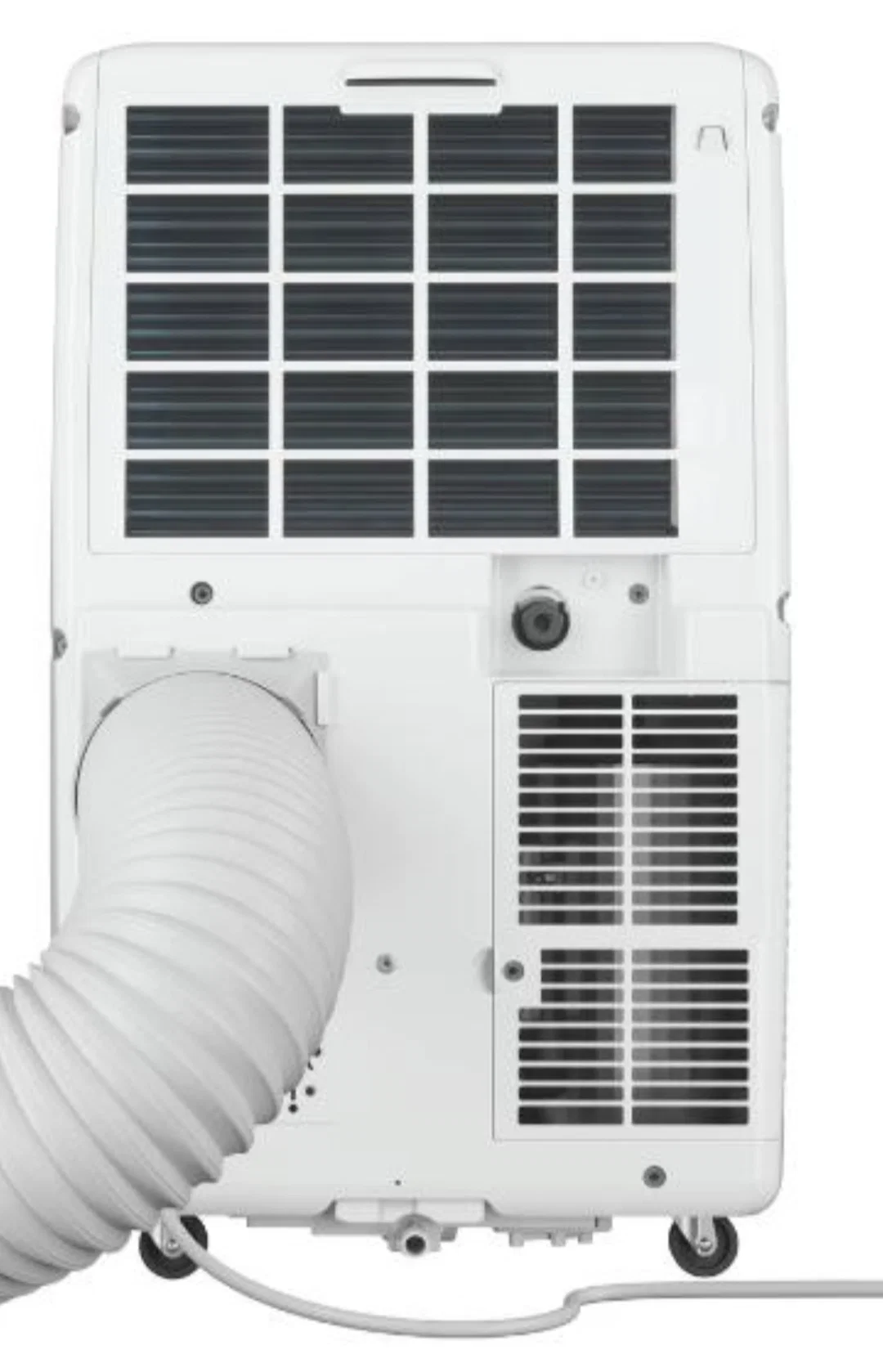

• Máy điều hòa di động Whirlpool PACF212HP W

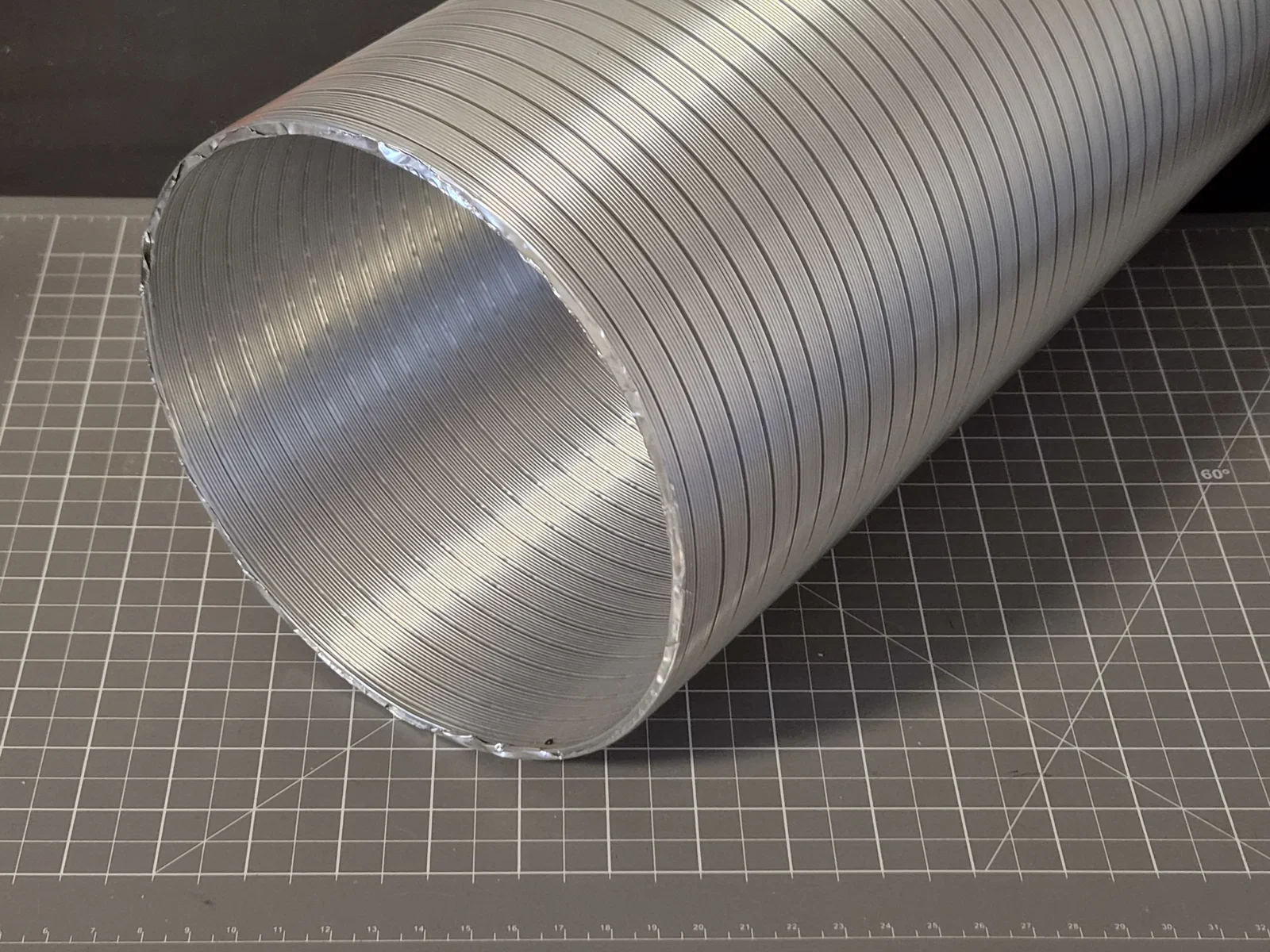

• Ống: ống nhôm mềm Ø150 mm (đo đường kính trong 152 mm)

Thiết lập in ấn

Linh kiện / Phần cứng

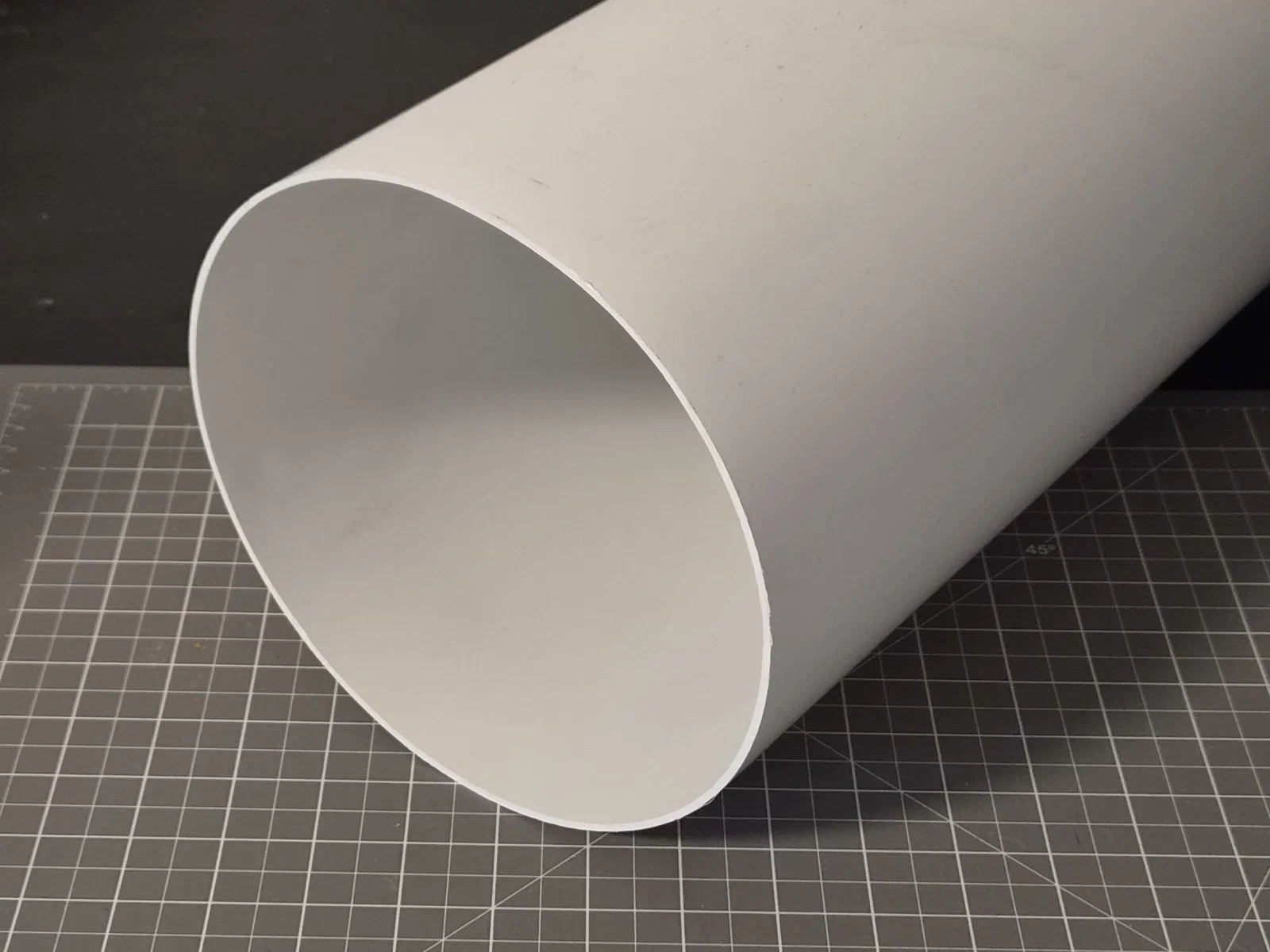

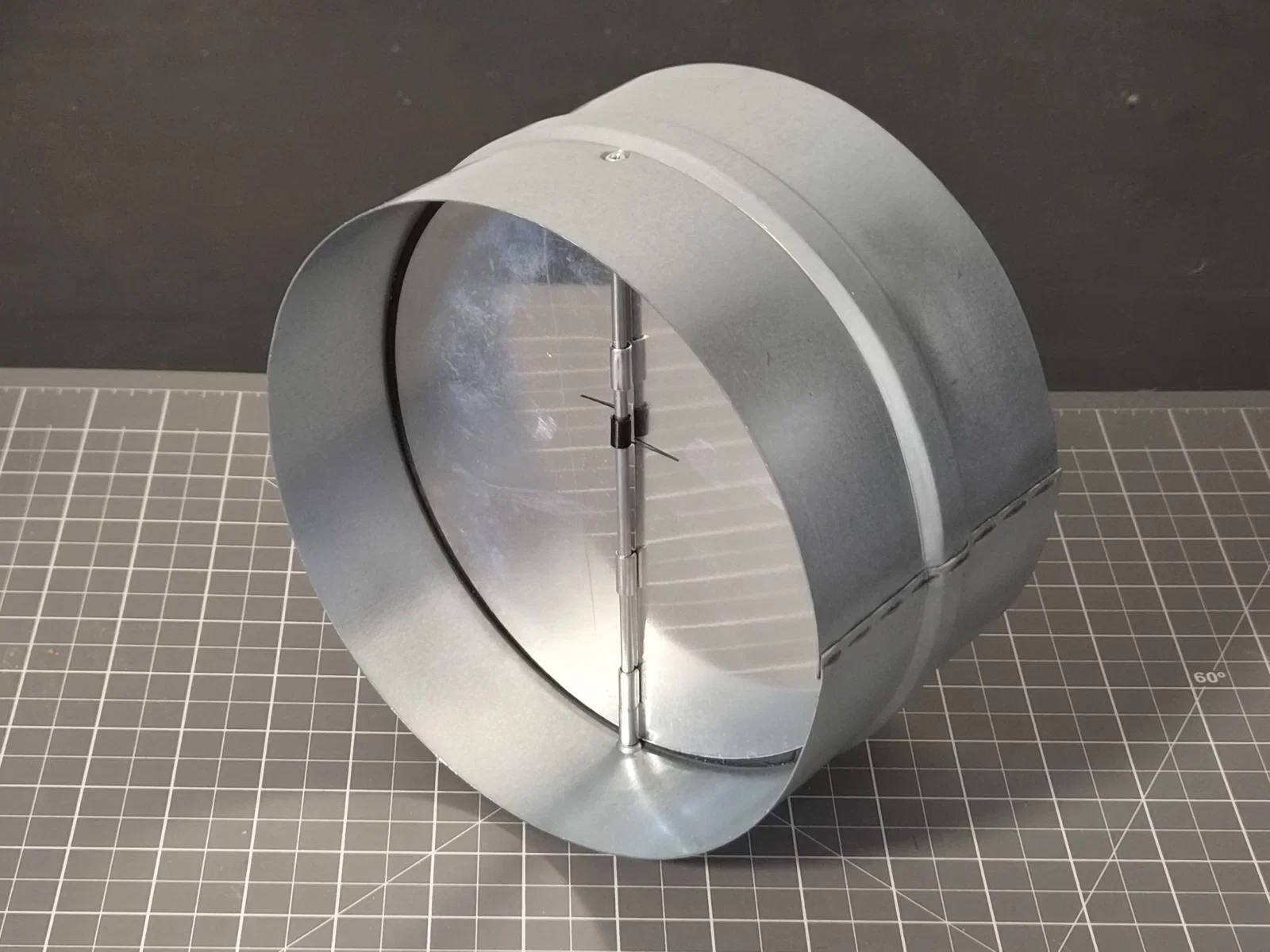

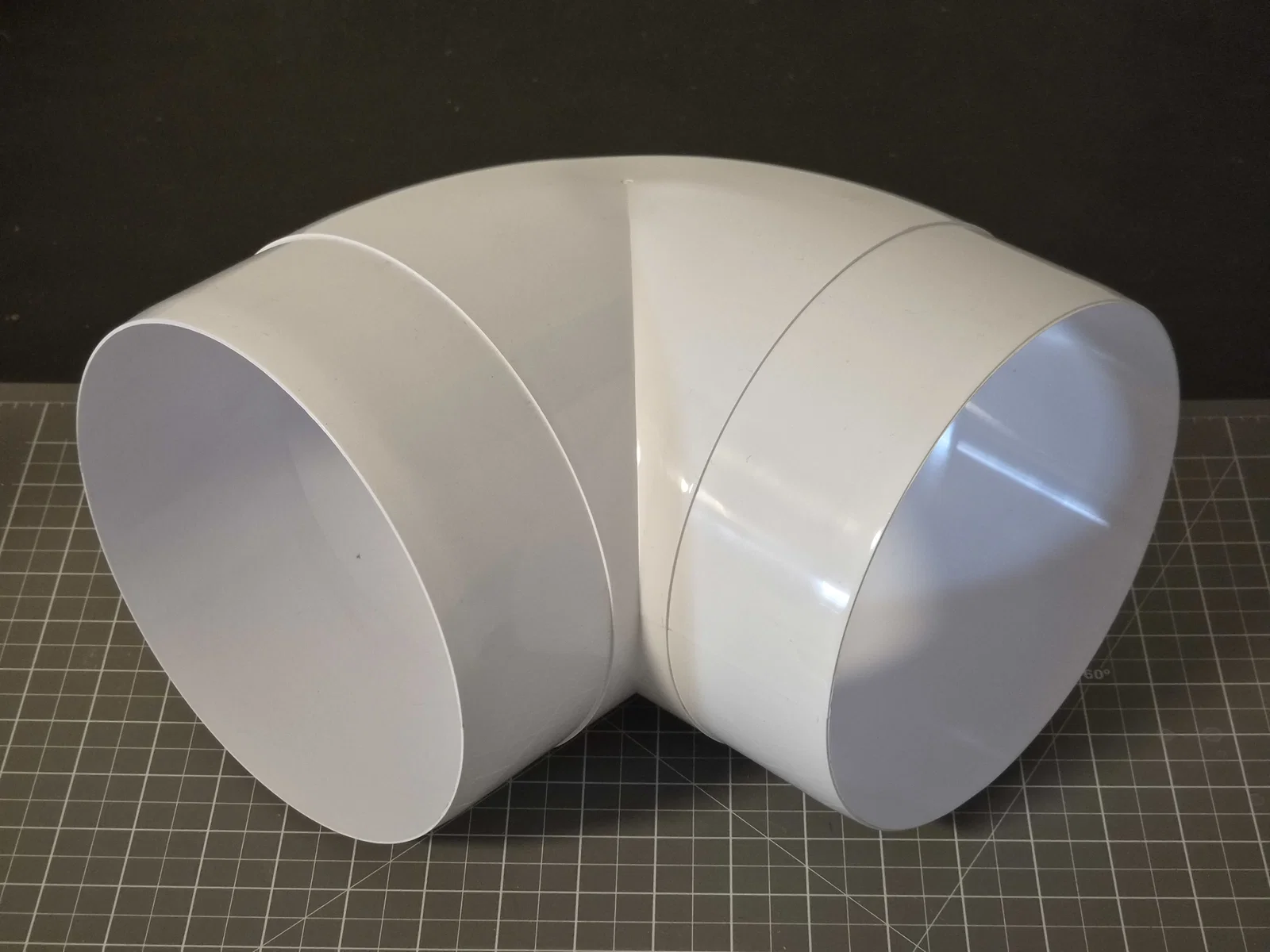

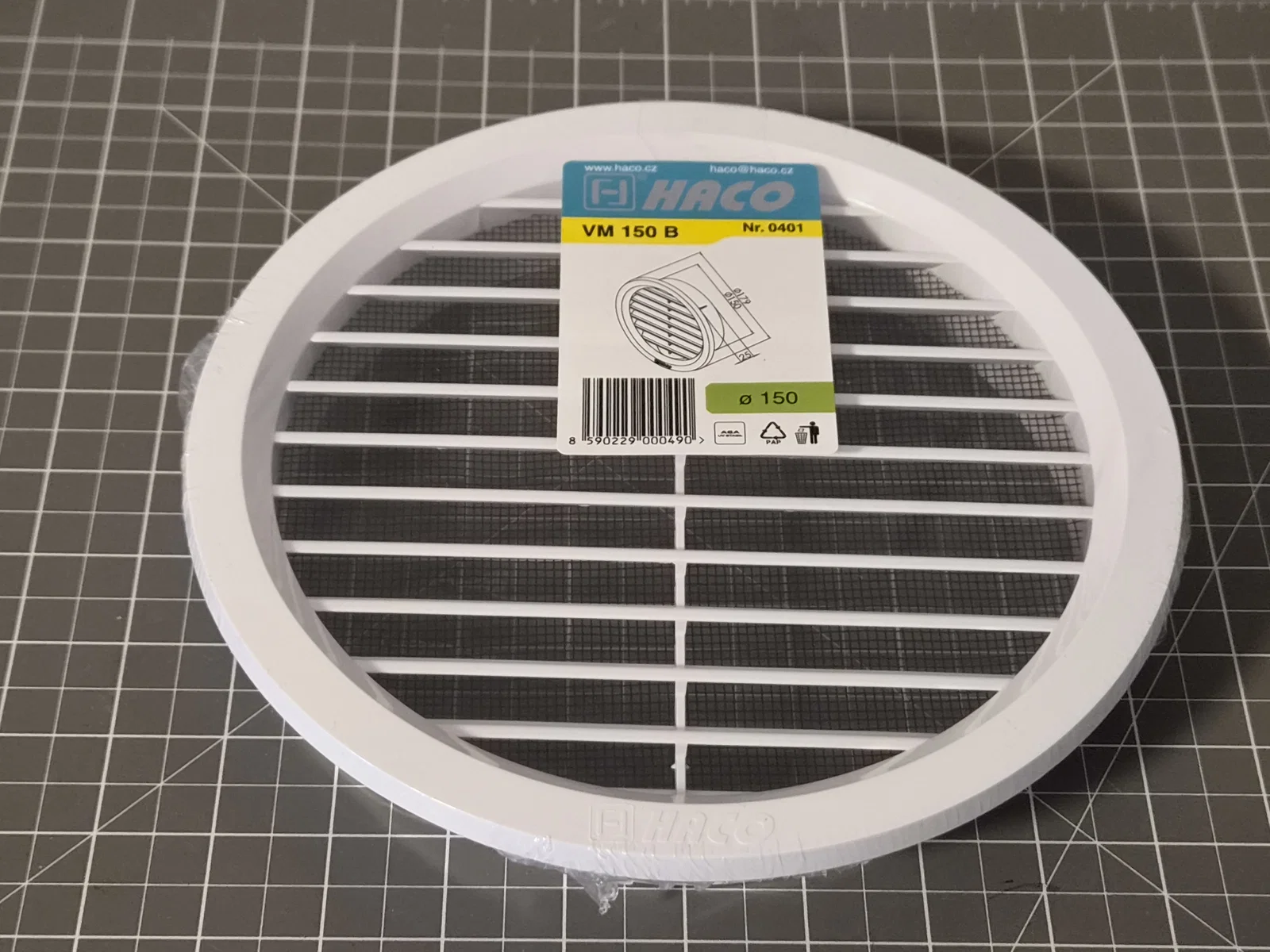

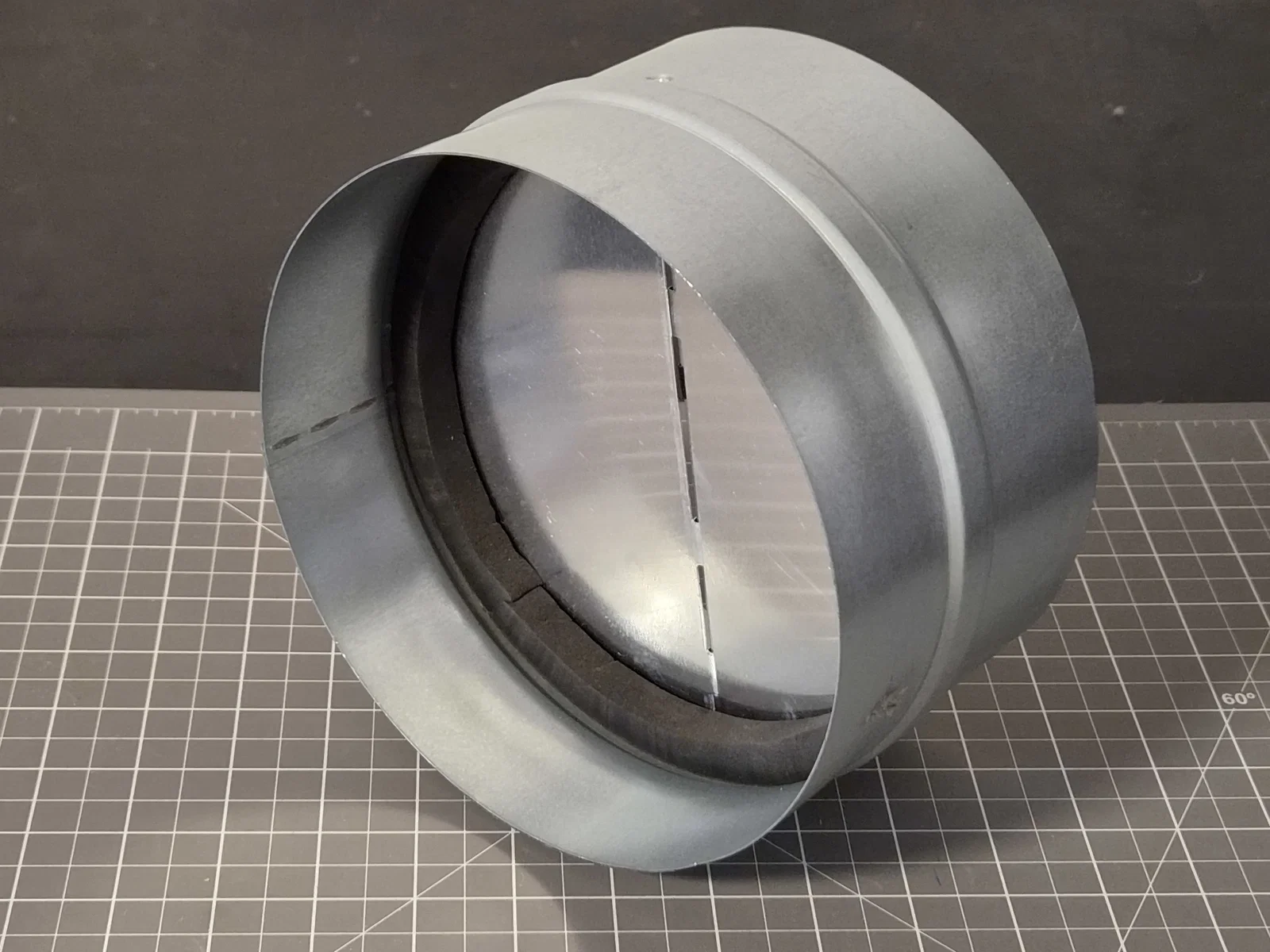

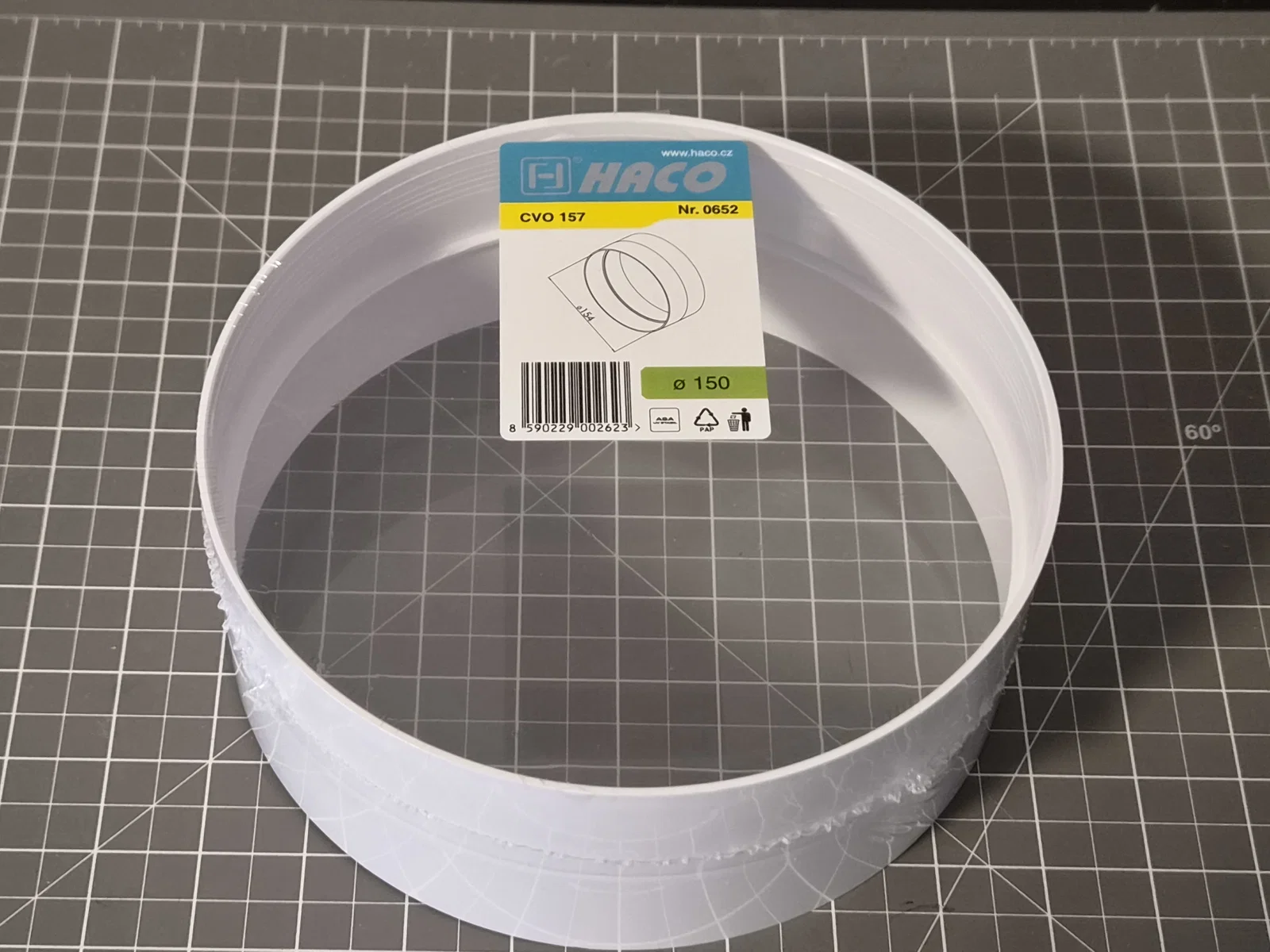

Các bộ phận đường ống đều thuộc hệ thống HACO Ø150 (xem ảnh trong thư viện). Mã loại giúp bạn dễ dàng tìm mua.

Lắp đặt

1. Vặn vít và tháo nắp máy lạnh ra.

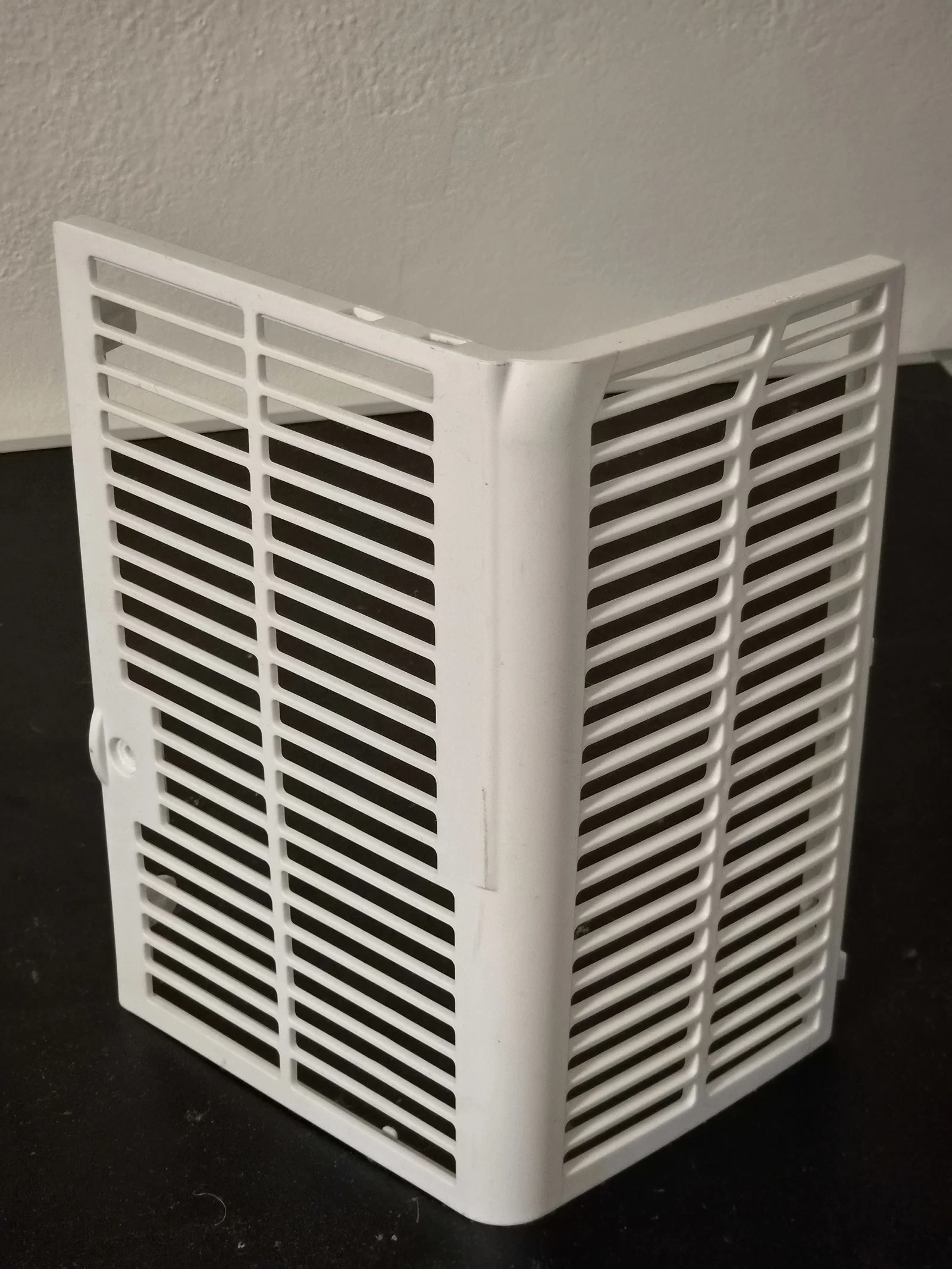

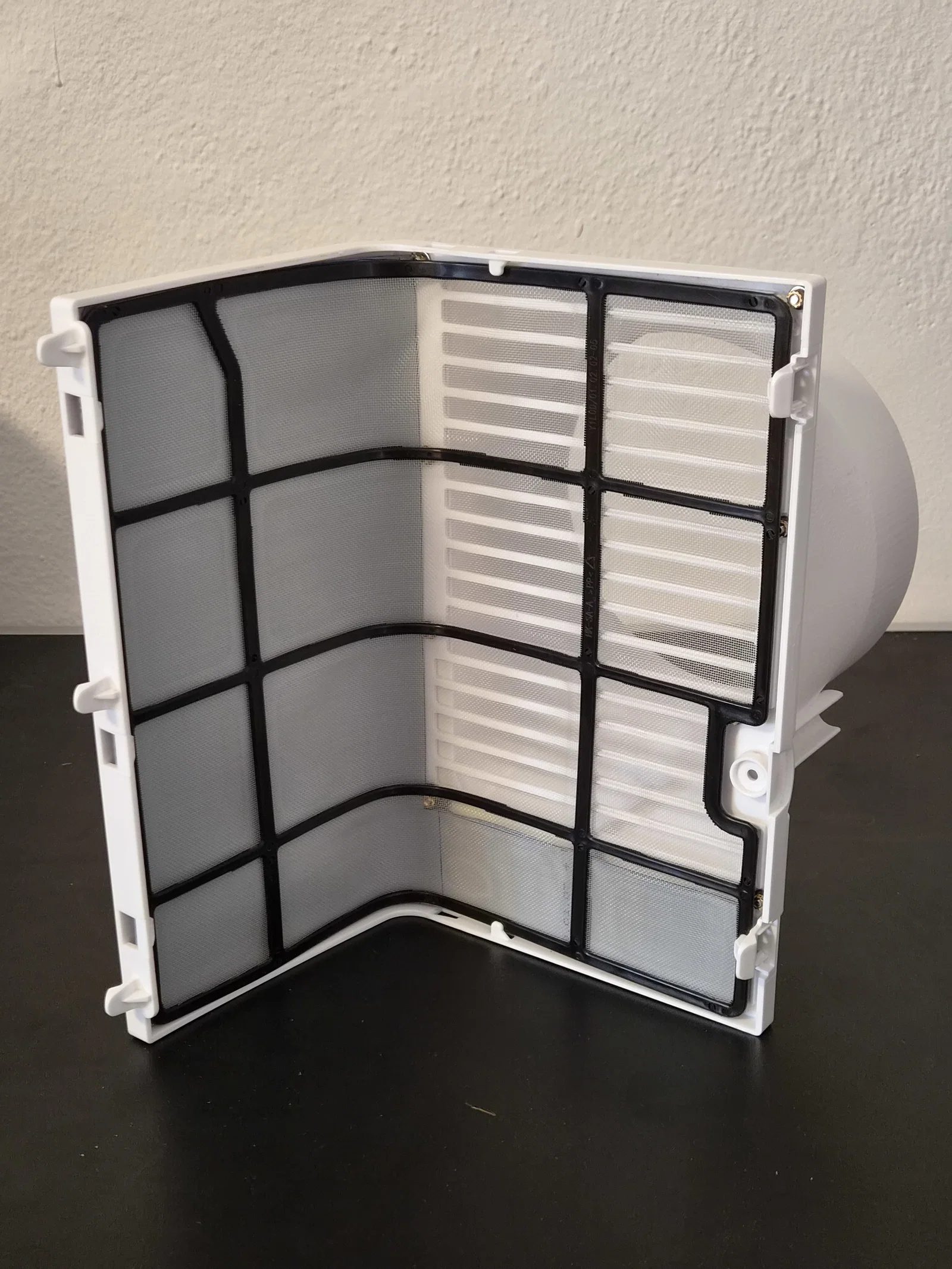

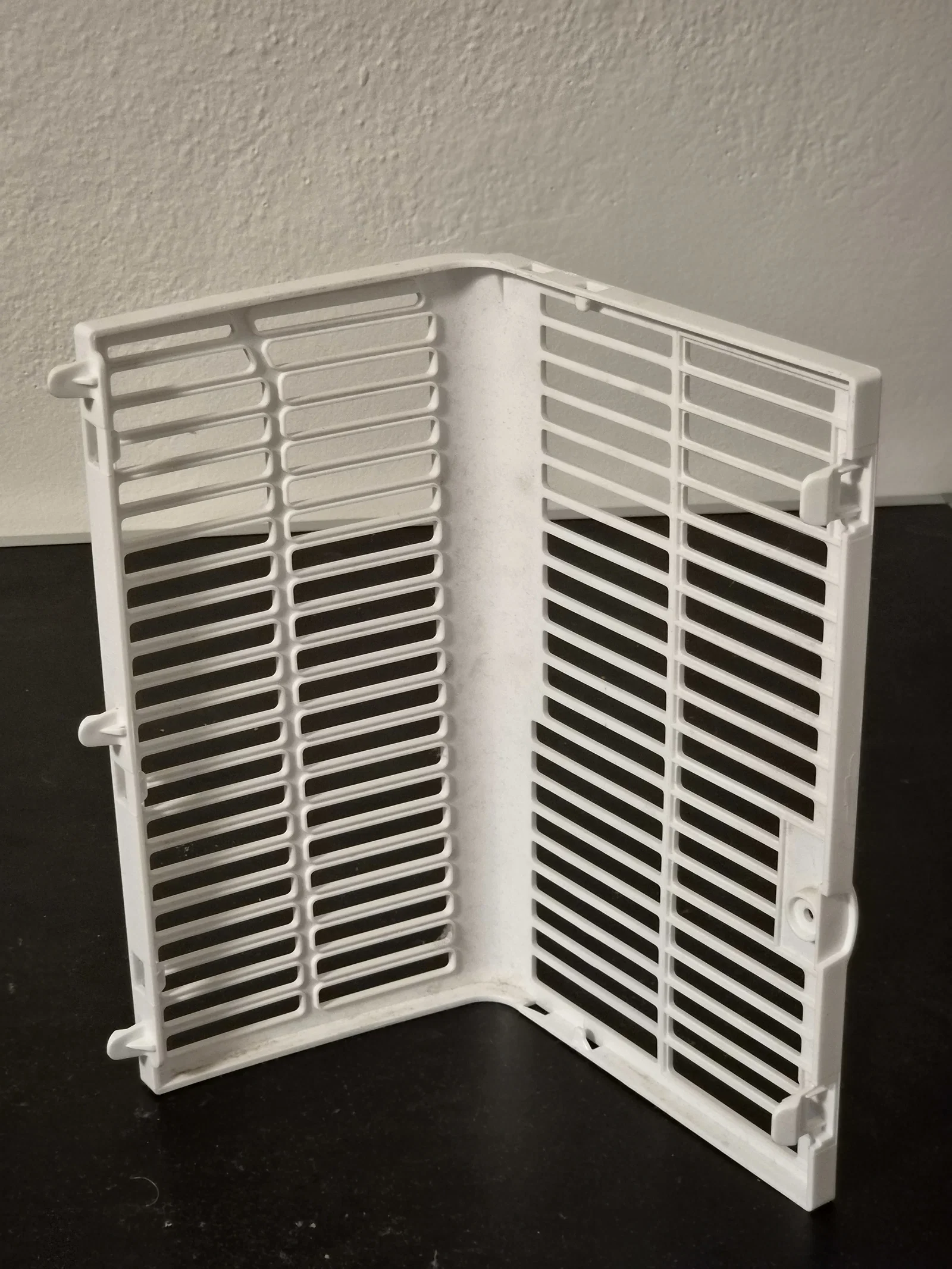

2. Tháo lưới lọc phía sau.

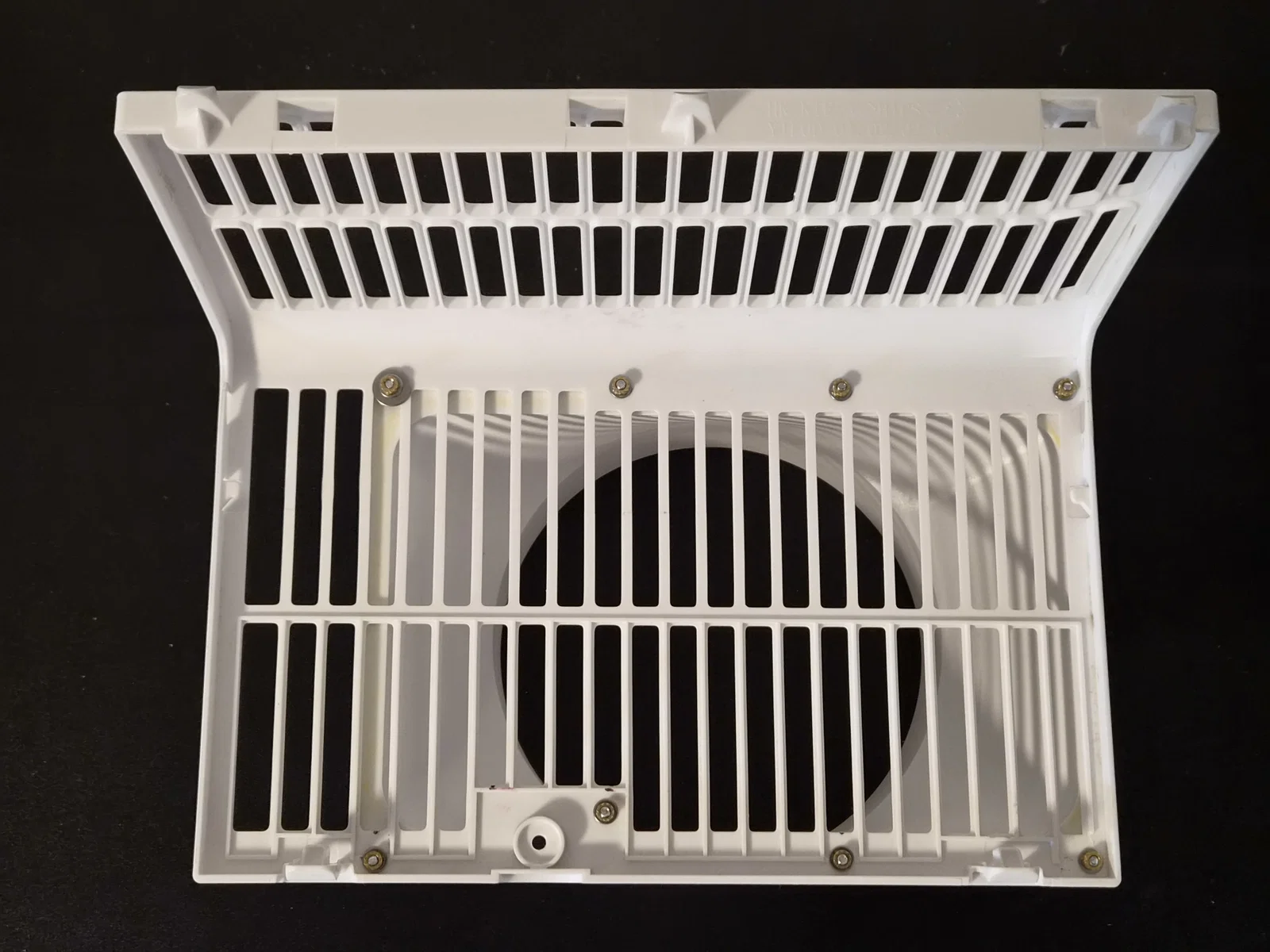

3. Gọt bớt các phần gờ lưới lồi lên nơi đặt đai ốc (chỉ gọt khoảng 1 mm gờ, không gọt vào lưới/nan).
4. Khoan lỗ bắt vít.

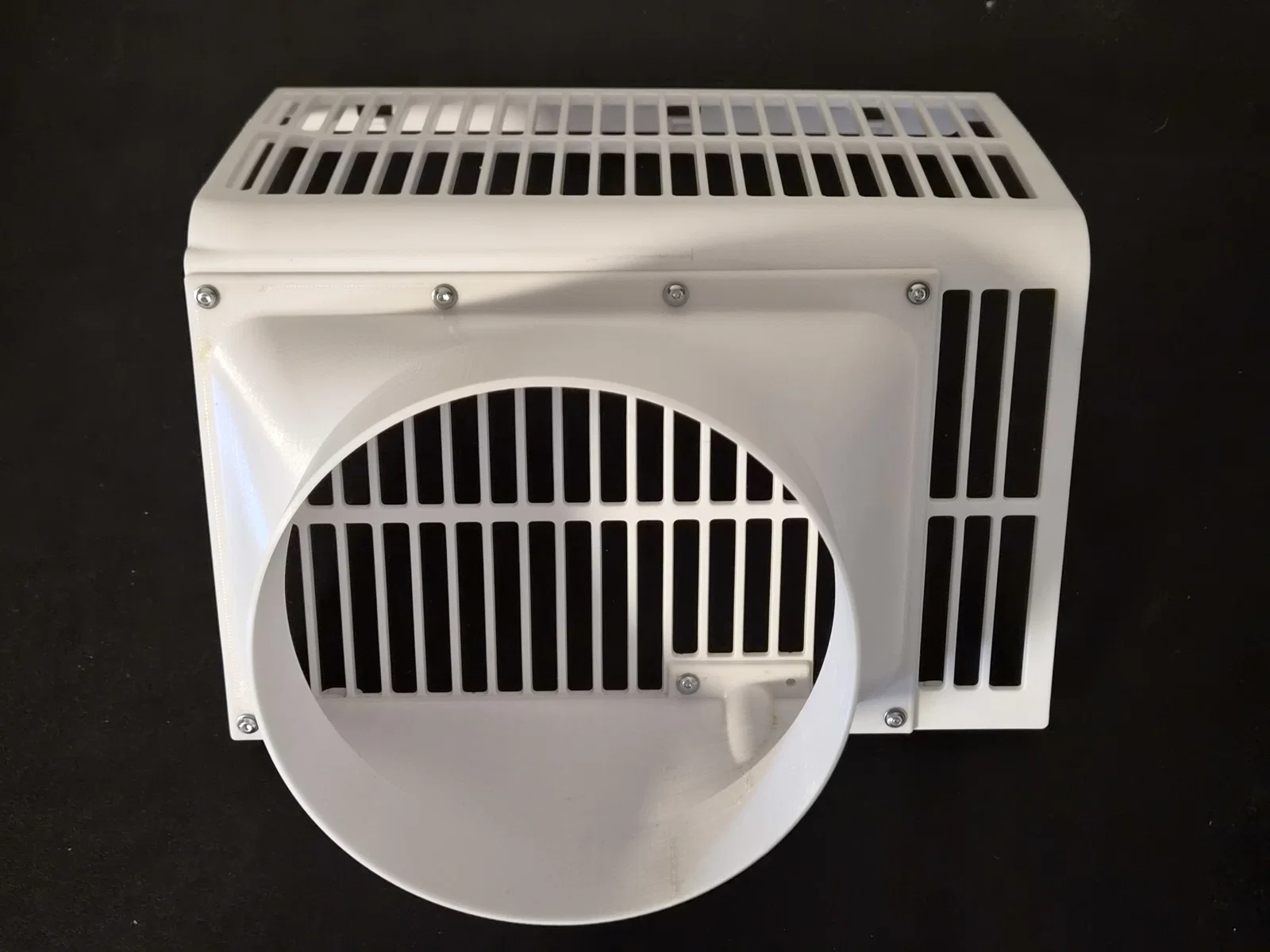

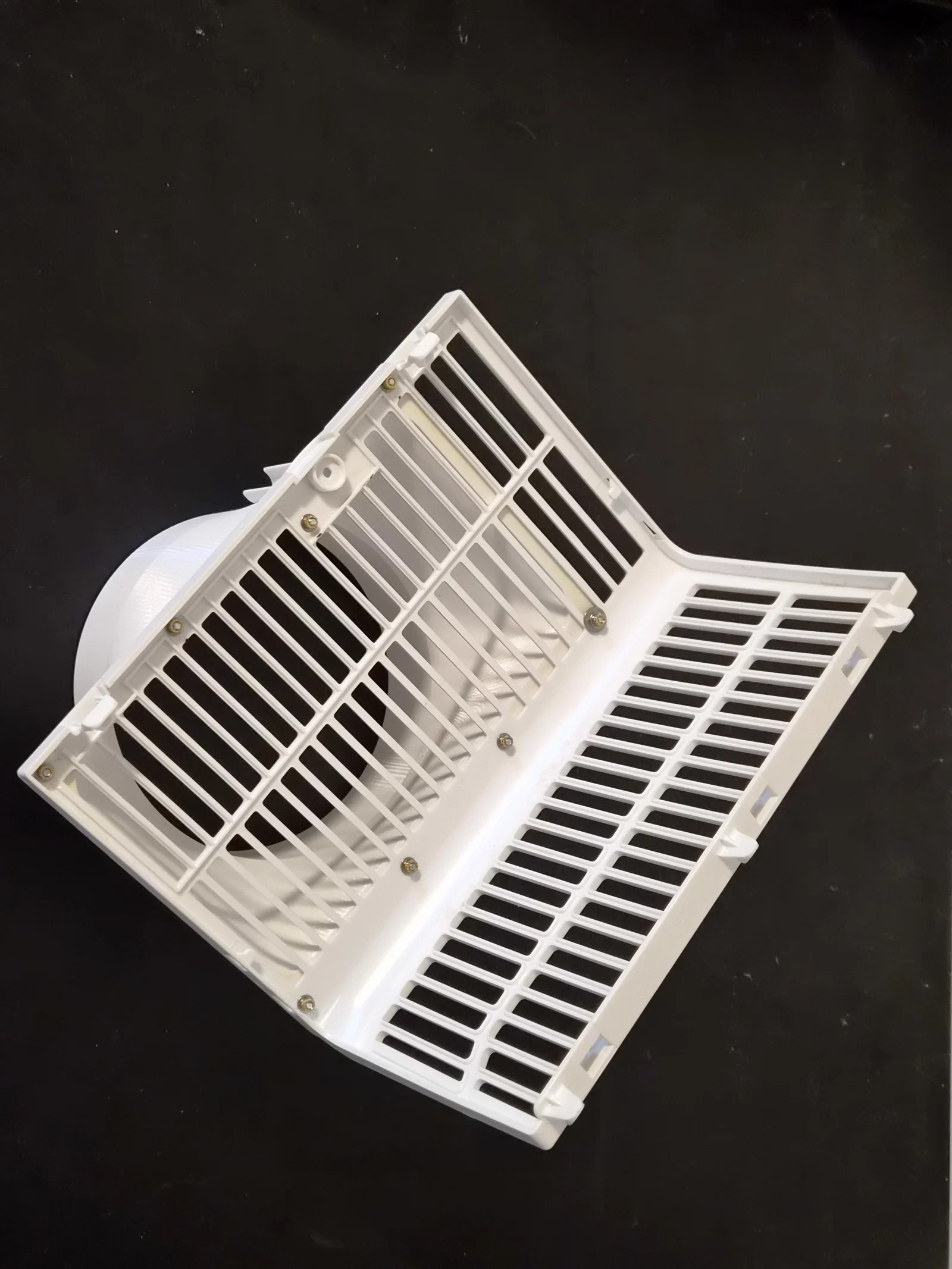

5. Bắt bộ chuyển đổi đường vào (9× M3 × 10 + ốc nyloc). Một lỗ vít sẽ đè lên phần lưới hở — nhớ dùng long đền ở vị trí đó.
6. Dán kín phần lưới còn lại.
7. Lắp lại nắp máy.
8. Luồn ống nhôm mềm vào cổ ống.

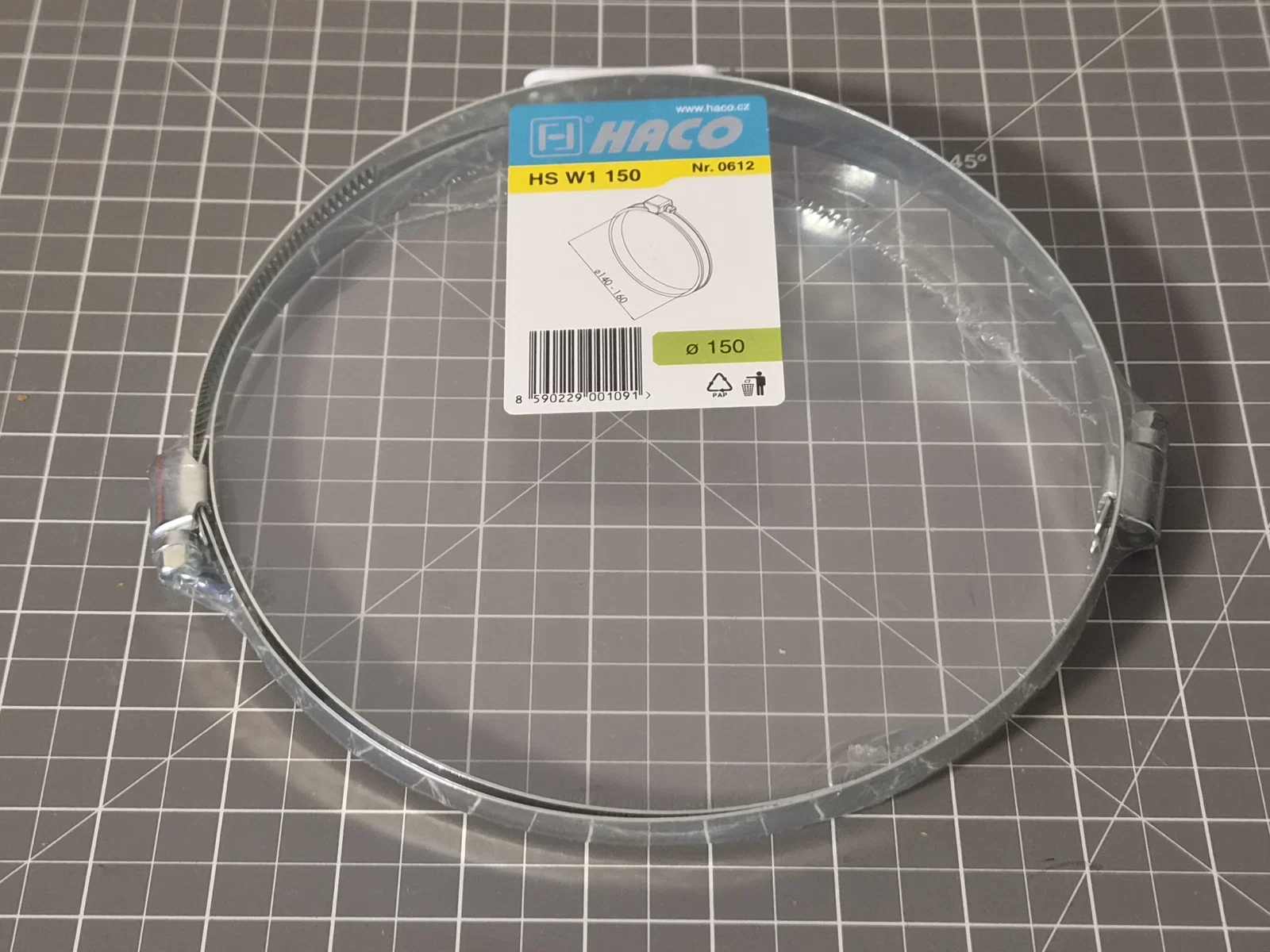

9. Cố định bằng cổ dê.

Thông số (chỉnh sửa trong bảng tính Params của FreeCAD)

Xem quy ước đặt tên: part_dimension (ví dụ: _l là chiều dài, _w rộng, _d đường kính).

Mẹo: Để vừa với loại ống khác, hãy đo đường kính trong của ống và đặt neck_d tương ứng.

Lưu ý về dung sai

neck_d được để 151 mm — đã in thử nghiệm để khớp vừa với cả ống nhôm mềm Ø150 và ống nhựa cứng. Cổ ống có vát mép để dễ lắp hơn. Lỗ vít hole_d được mở rộng lên 3.5 mm để bù trừ cho đường chỉ in, giúp ốc M3 đi qua dễ dàng.

Tệp tin

• 3MF — sẵn sàng in
• STEP — để chỉnh sửa trong mọi phần mềm CAD
• FCStd — file gốc FreeCAD 1.1, toàn bộ tham số hóa

Phản hồi

Thiết kế này làm cho một model cụ thể, hy vọng sẽ giúp ích cho ai có cùng dòng máy. Rất hoan nghênh các đóng góp, hình ảnh in và bản remix.
