Huawei Watch 2 - Giá đỡ đồng hồ
Đây là mẫu giá đỡ cho bộ sạc Huawei Watch 2, giúp bạn đặt đồng hồ lên sạc dễ dàng và quan sát màn hình thuận tiện. Thiết kế đi kèm đầy đủ tệp chỉnh sửa SolidWorks và hướng dẫn in cụ thể để bạn tự tay thực hiện tại nhà.
Mô tả

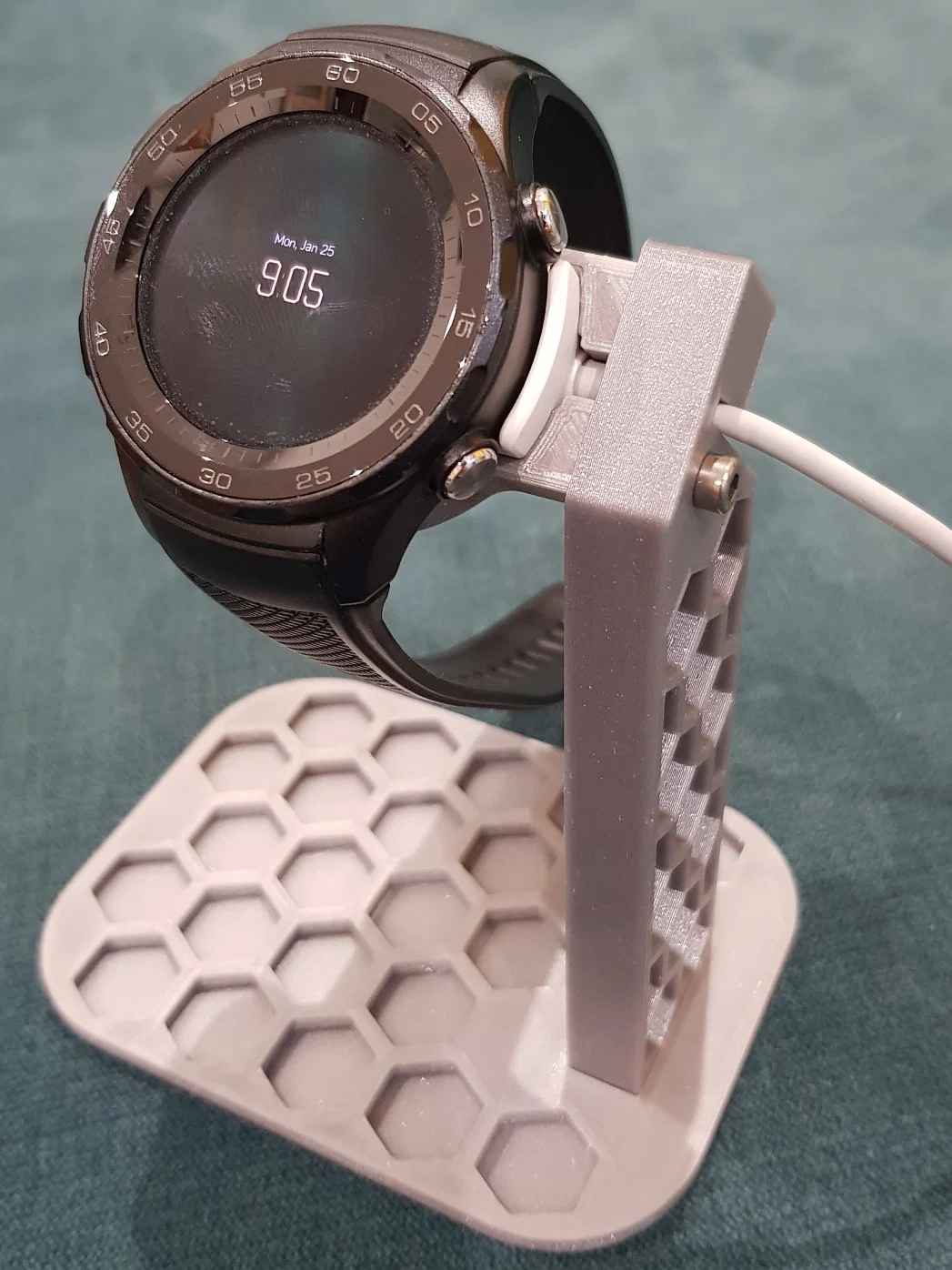

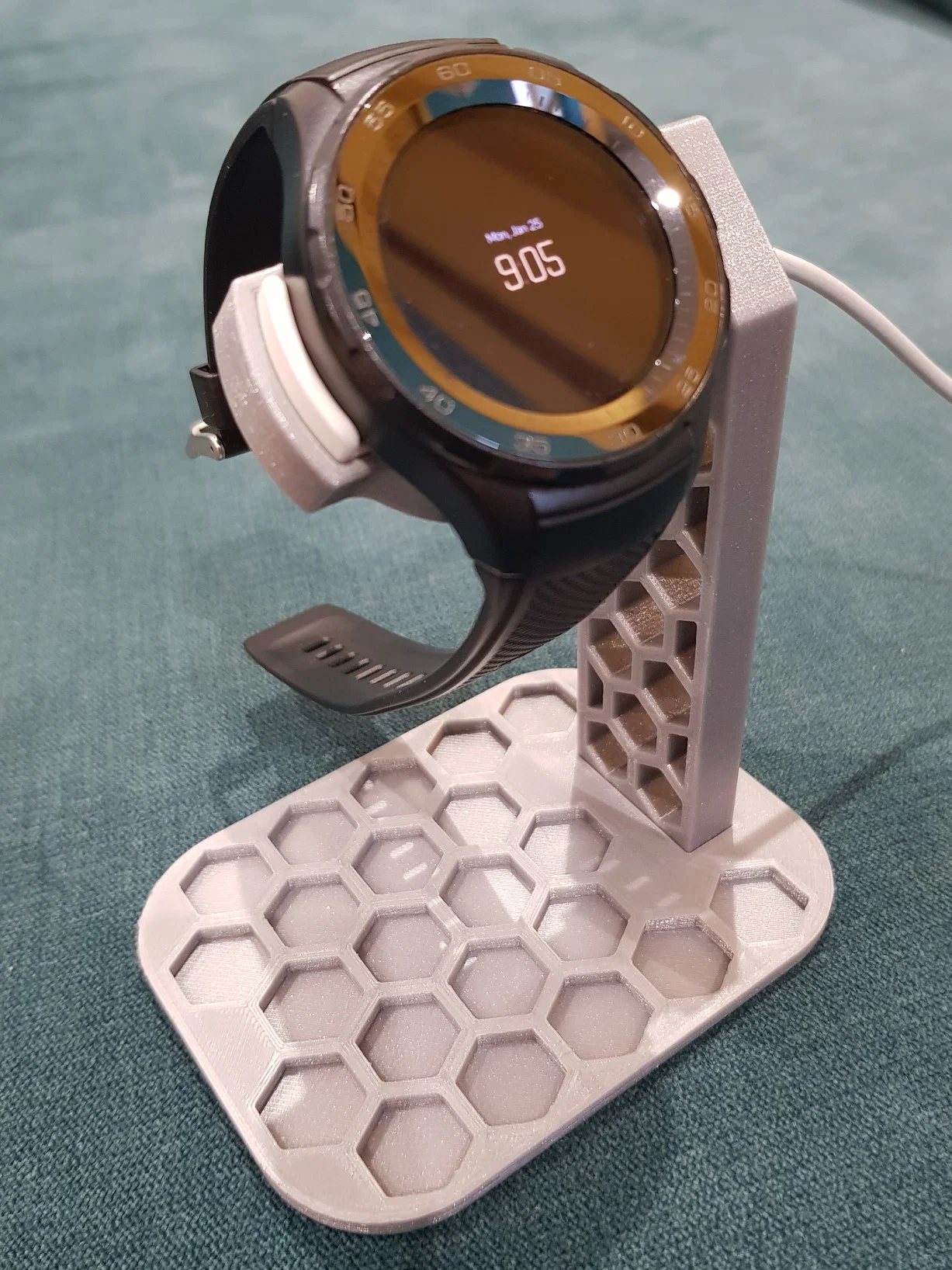

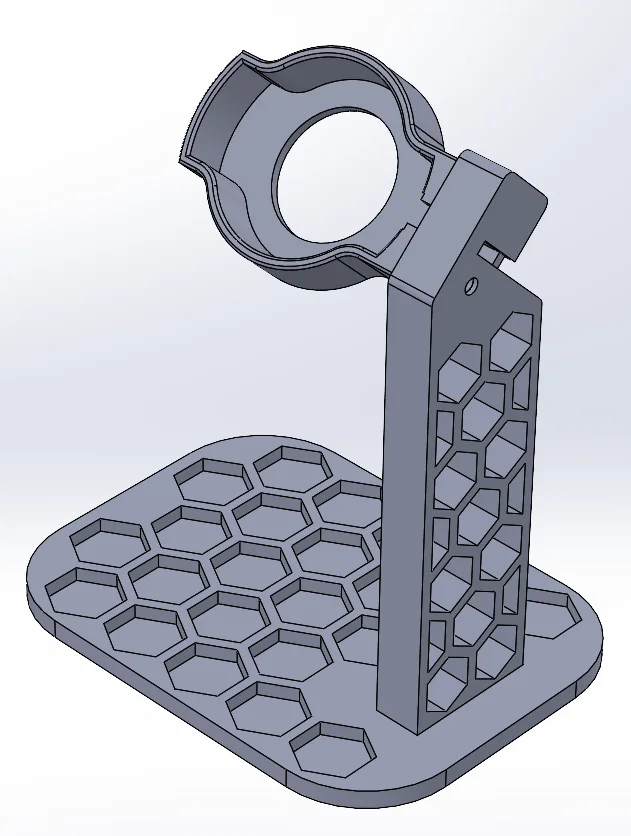

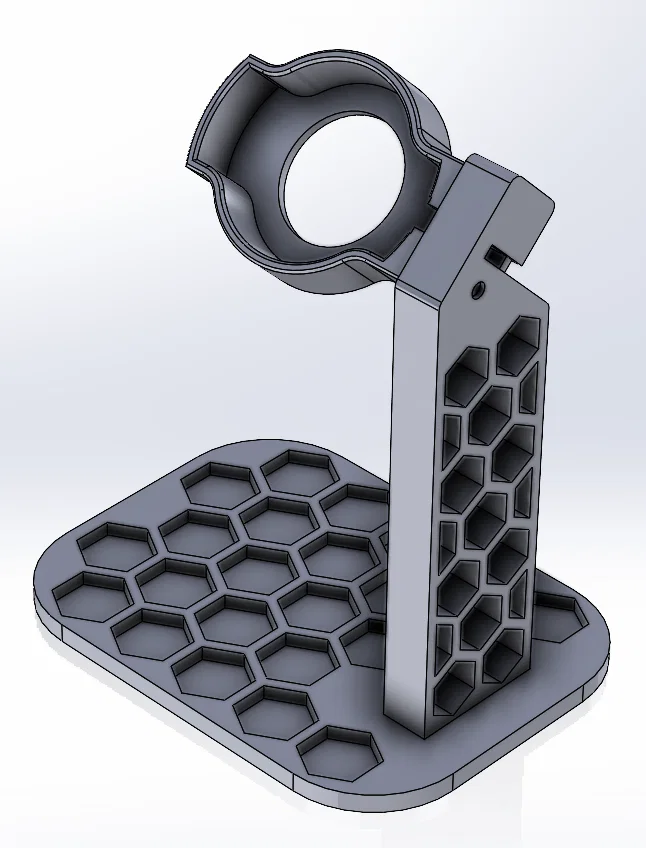

Đây là giá đỡ dành cho bộ sạc của đồng hồ Huawei Watch 2. Thiết kế này giúp bạn đặt đồng hồ lên bộ sạc một cách dễ dàng và thuận tiện khi xem màn hình.

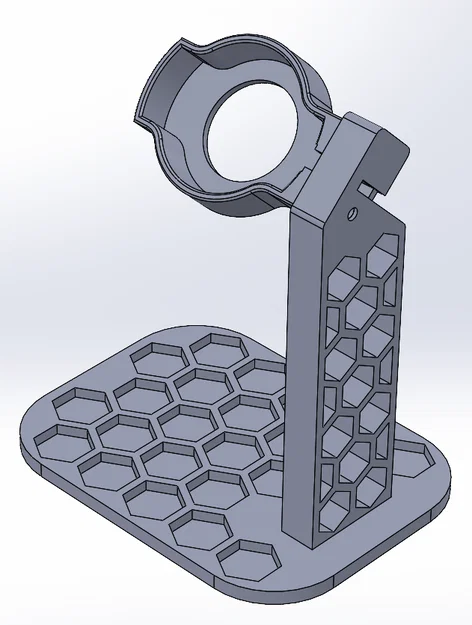

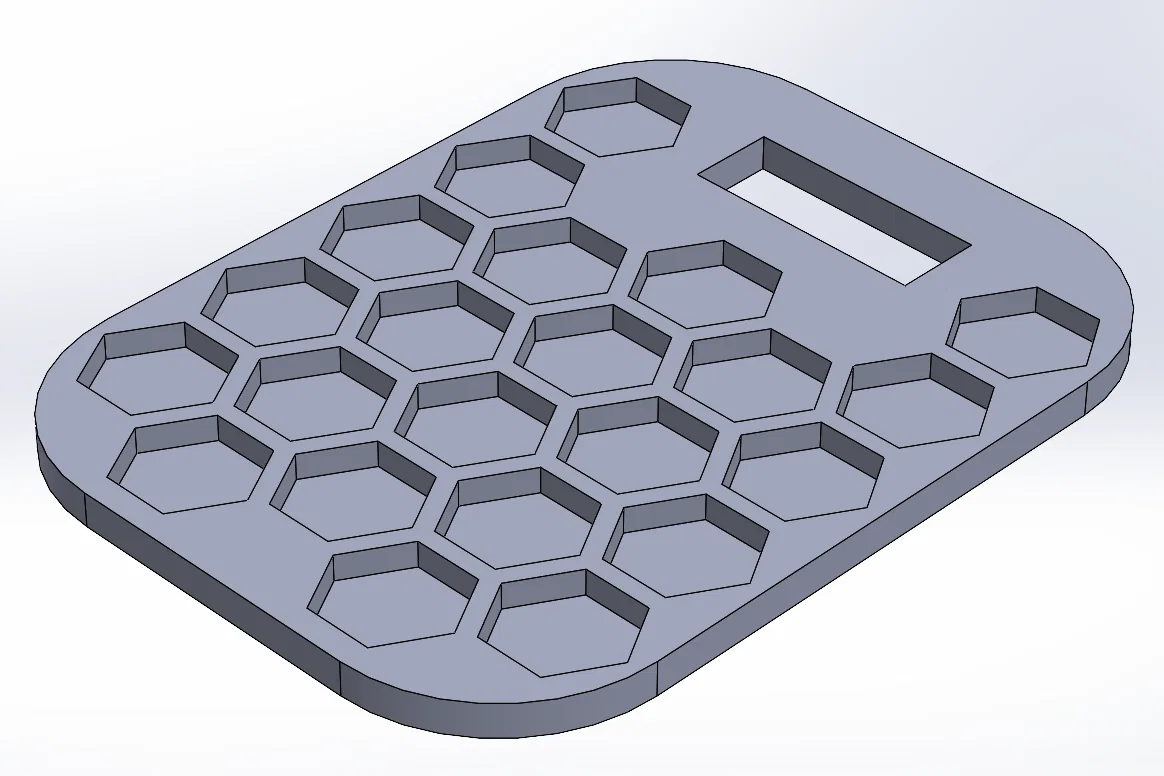

Mẫu này được tạo bằng phần mềm SolidWorks. Bạn có thể tìm thấy toàn bộ tệp SolidWorks và Step nếu muốn tùy chỉnh thiết kế theo ý mình.
GrabCad: https://grabcad.com/library/huawei-watch-2-stand-1
Hướng dẫn in

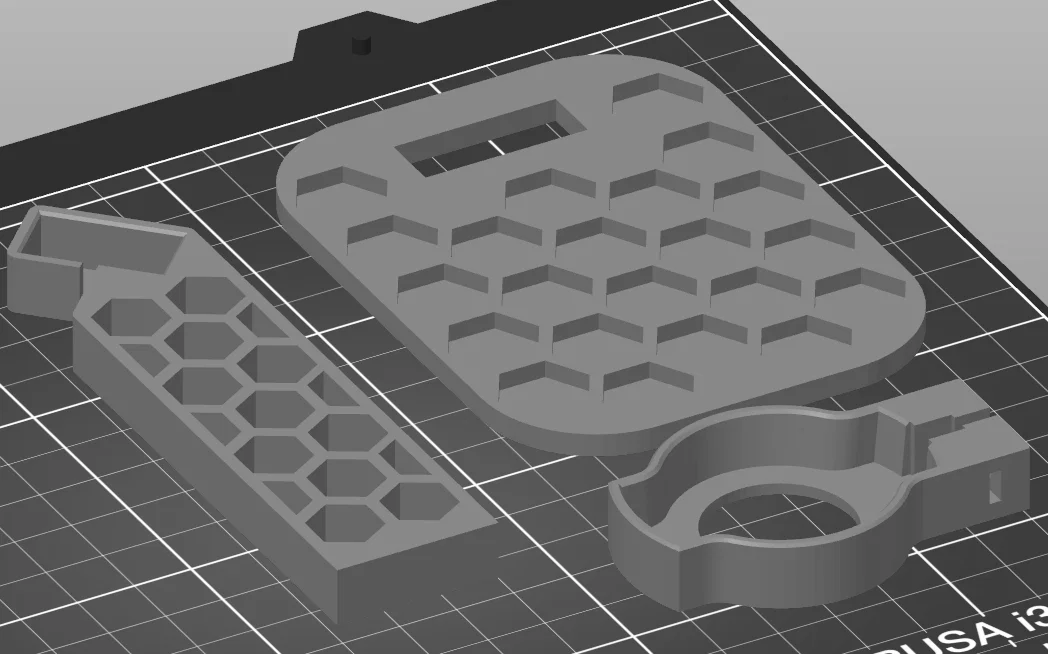

Cách in: Mỗi bộ phận đều có thể in mà không cần dùng support nếu bạn đặt đúng hướng (xem ảnh chụp màn hình). Tôi đã in mẫu của mình với 3 đường biên (perimeters) và 30% mật độ infill kiểu gyroid. Nhưng thực ra như vậy hơi dư thừa.

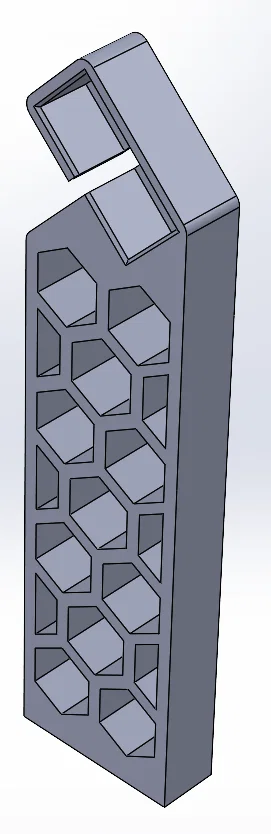

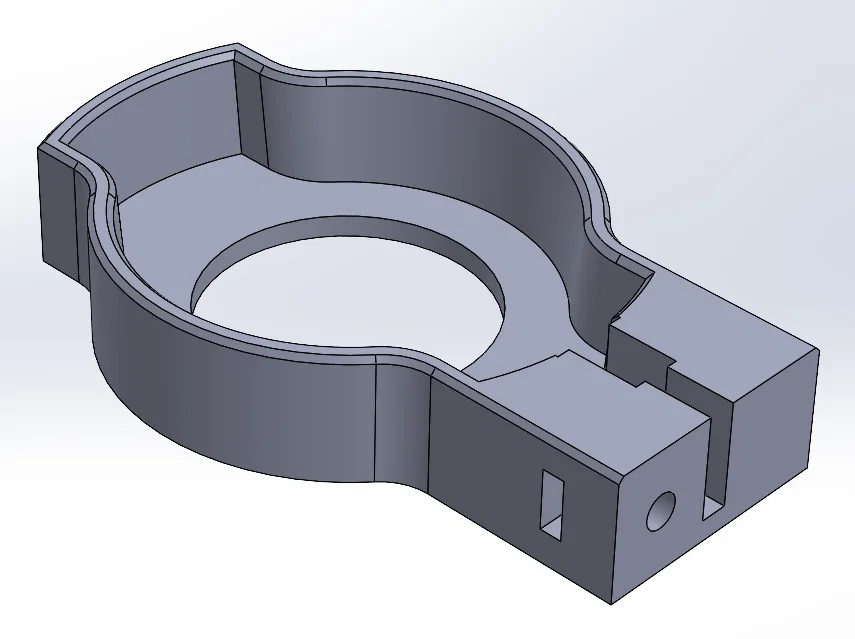

Lắp ráp: Để gắn bộ phận Adapter vào cột, bạn cần:
Một con ốc M3x10 hoặc M3x12. Một con ốc vuông M3 (square nut).

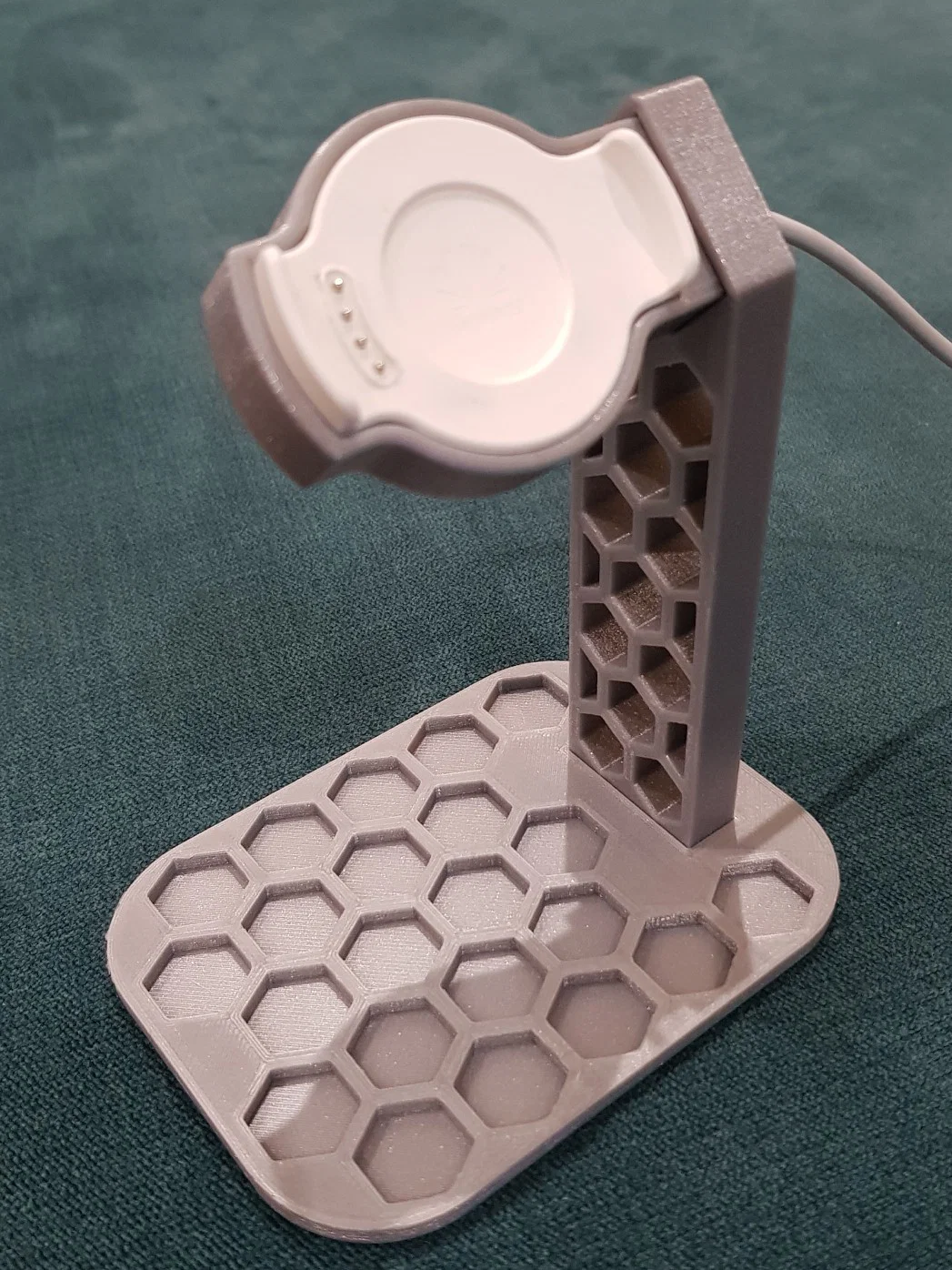

Lắp ốc vuông vào trong Adapter. Đặt bộ sạc vào Adapter, sau đó trượt toàn bộ cụm này vào khe của cột và cố định lại bằng ốc vít.
