Linh kiện thay thế khớp nối bánh răng chân chống Caravan

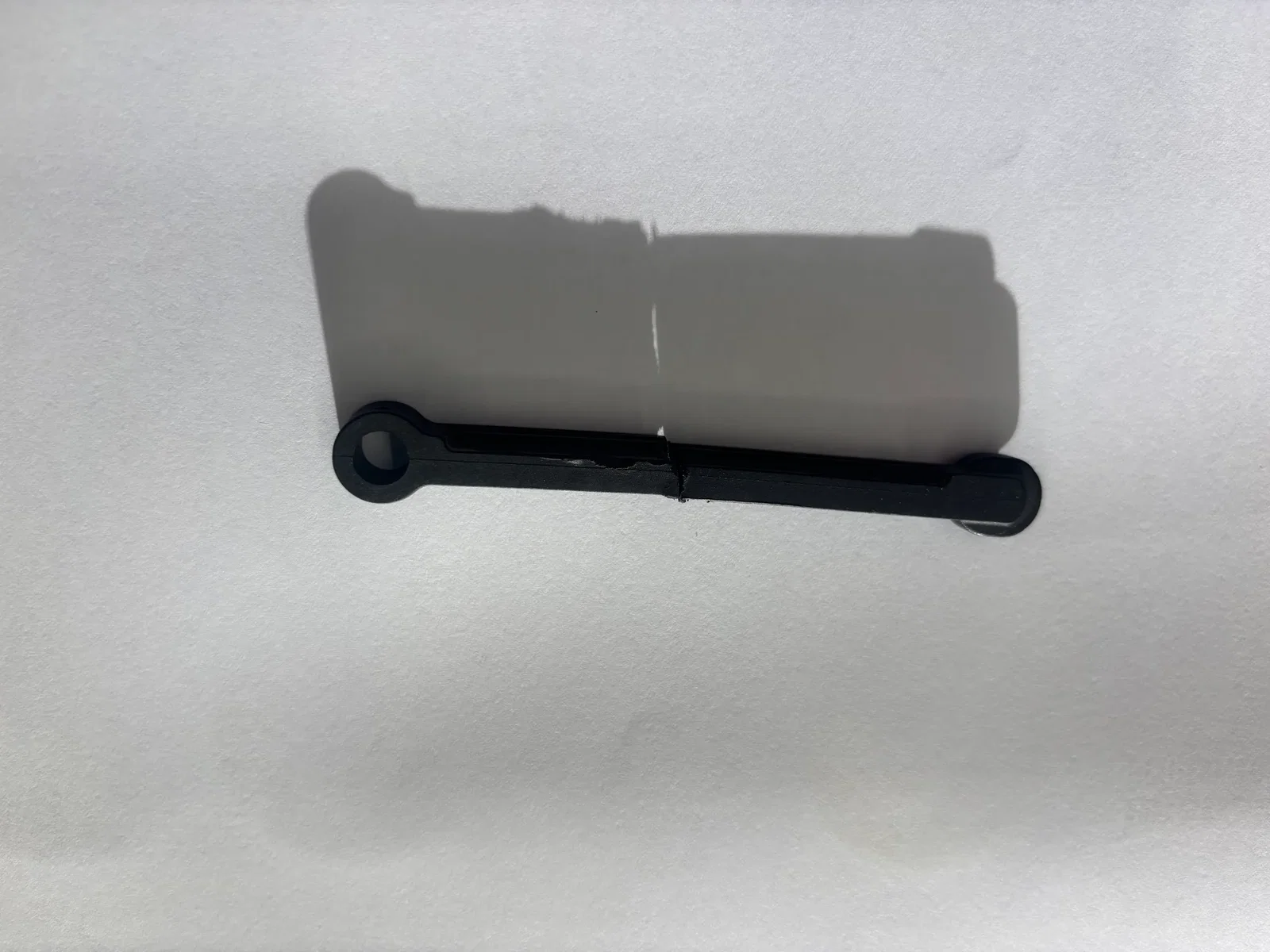

Tuyên bố miễn trừ trách nhiệm: Tôi được yêu cầu thiết kế bộ phận thay thế này dựa trên mẫu linh kiện bị hỏng được cung cấp. Tôi chưa tự mình kiểm tra trực tiếp, nhưng linh kiện đã được xác nhận là hoạt động tốt sau khi lắp đặt.

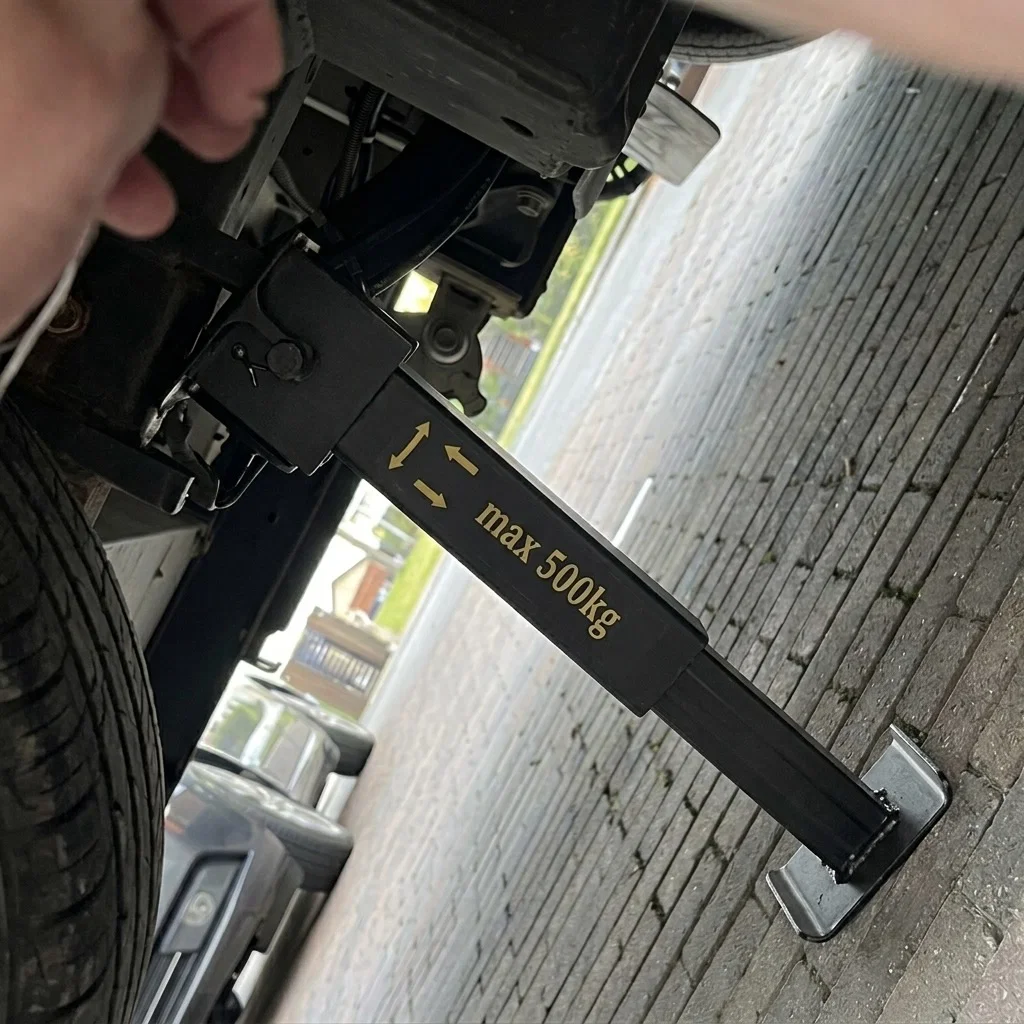

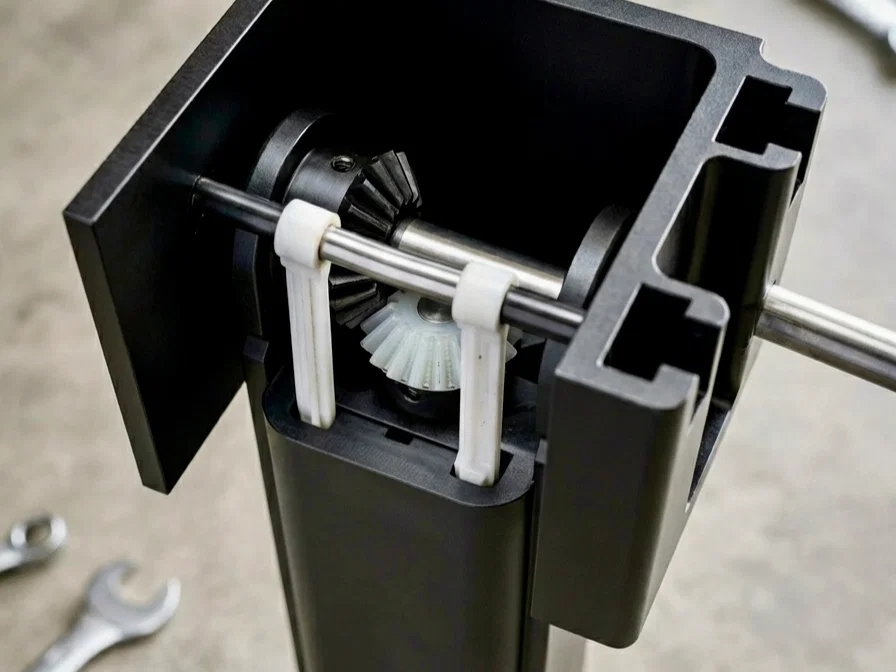

Đây là linh kiện liên kết căn chỉnh hộp số (cầu đẩy) chịu lực cao, dùng cho chân chống cân bằng cơ học của xe caravan và xe van cắm trại. Nó được thiết kế đặc biệt để thay thế các liên kết nhựa bên trong các loại chân chống hạ xuống làm bằng nhôm của châu Âu. Bộ phận này dài khoảng 80mm và là thành phần quan trọng trong hệ thống truyền động. Khi bạn quay chân chống để nâng hoặc hạ xe, các bánh răng côn giao nhau phải chịu lực đẩy dọc rất lớn khiến chúng bị đẩy tách rời nhau ra. Các liên kết nhựa nguyên bản của nhà sản xuất được móc qua trục truyền động ngang để cố định nó vào phần khung dưới, giúp các bánh răng luôn ăn khớp hoàn hảo. Theo thời gian, các linh kiện này bị giãn, cong vênh hoặc gãy, làm cho bánh răng bị trượt, kẹt hoặc hỏng hoàn toàn khi chịu tải.

Vì các nhà sản xuất coi khối hộp số bên trong là một bộ phận kín nên họ không bán lẻ linh kiện này, buộc bạn phải mua cả cụm chân chống mới. Mô hình 3D này cho phép bạn sửa chữa chân chống với chi phí cực kỳ tiết kiệm.

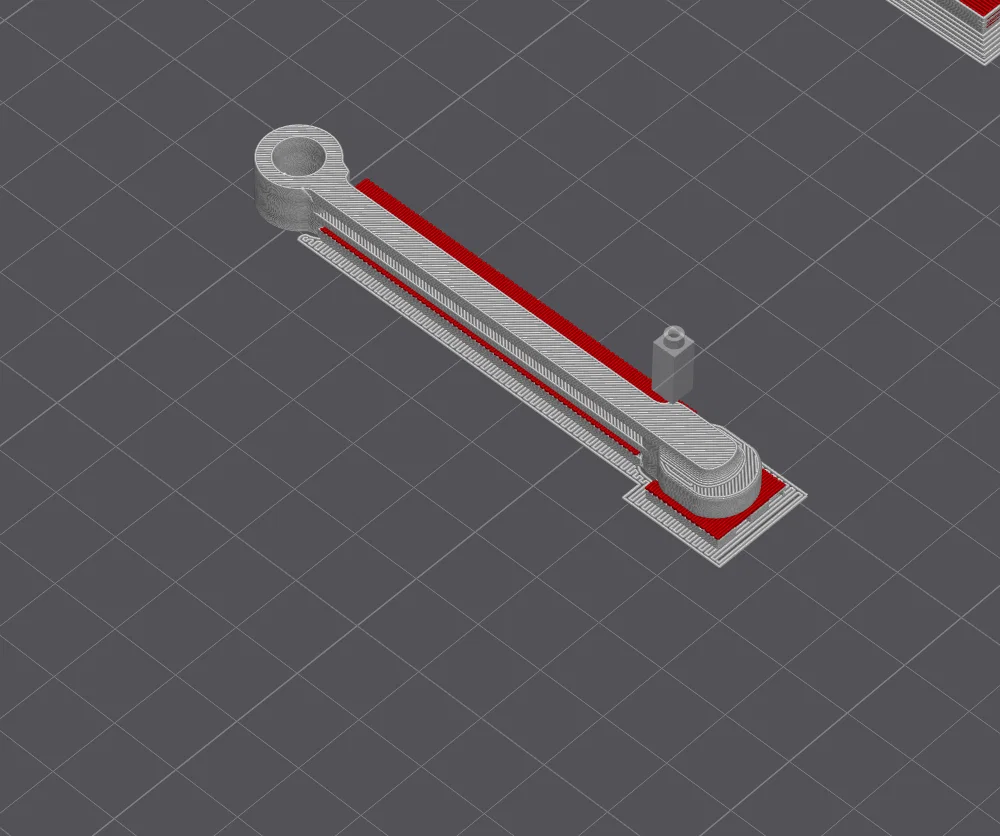

Do linh kiện này thường xuyên phải chịu lực căng cao và lực tách cơ học, đừng in nó bằng nhựa PLA tiêu chuẩn vì nó sẽ bị biến dạng hoặc gãy dưới sức nặng của xe. Hãy in bằng vật liệu PETG với số lớp vỏ (wall count) dày hơn và mật độ in (infill) kiểu gyroid cao. Để đảm bảo độ chính xác cho linh kiện, hãy sử dụng PLA làm vật liệu hỗ trợ (support interface) nhằm giảm thiểu các khuyết điểm trên bề mặt in.
