Mô hình động cơ Inline-3
Là một người đam mê xe, mình đã thiết kế mẫu động cơ inline-3 này để thử thách kỹ năng in 3D. Động cơ có thể hoạt động bằng tay quay, đòi hỏi sự tỉ mỉ khi xử lý các chi tiết nhỏ và chà nhám để đảm bảo các bộ phận khớp với nhau.
Mô tả

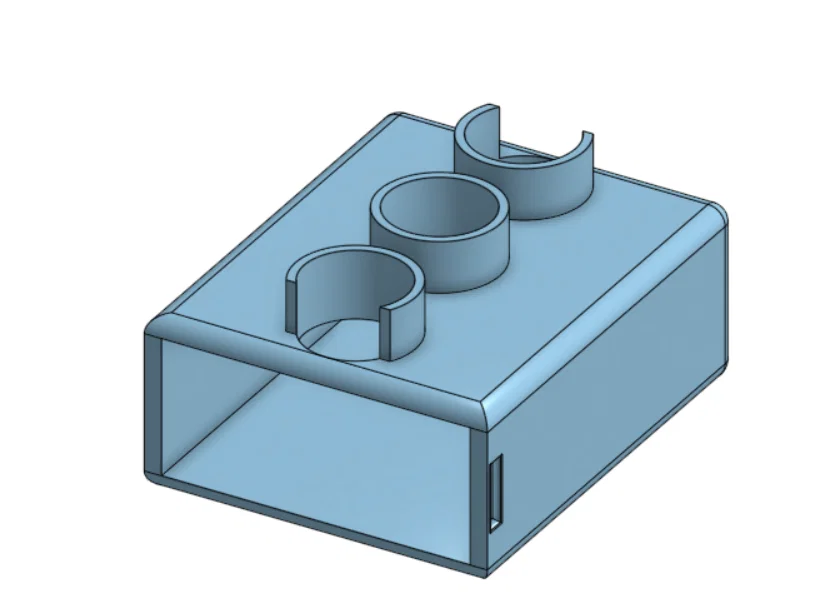

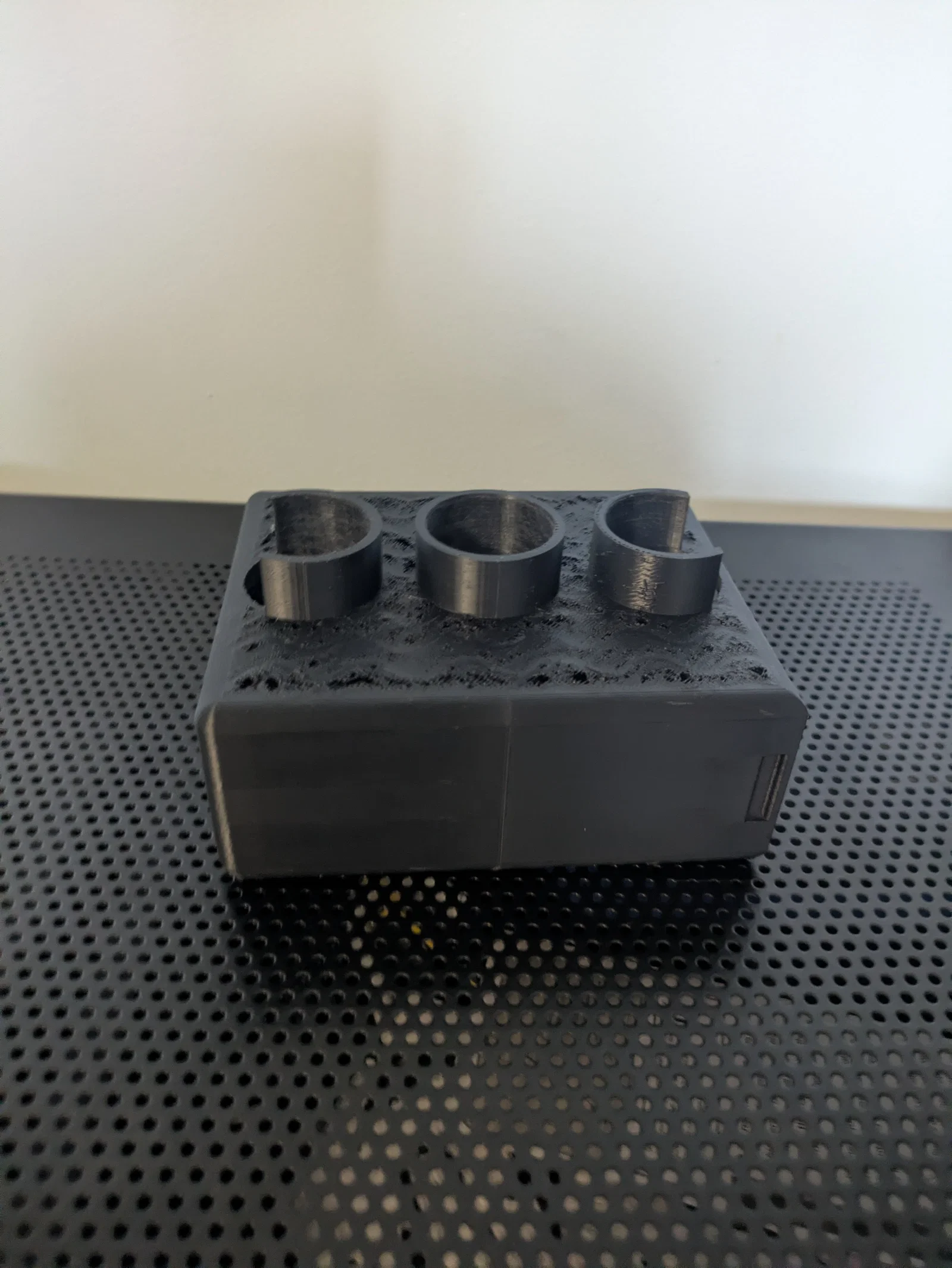

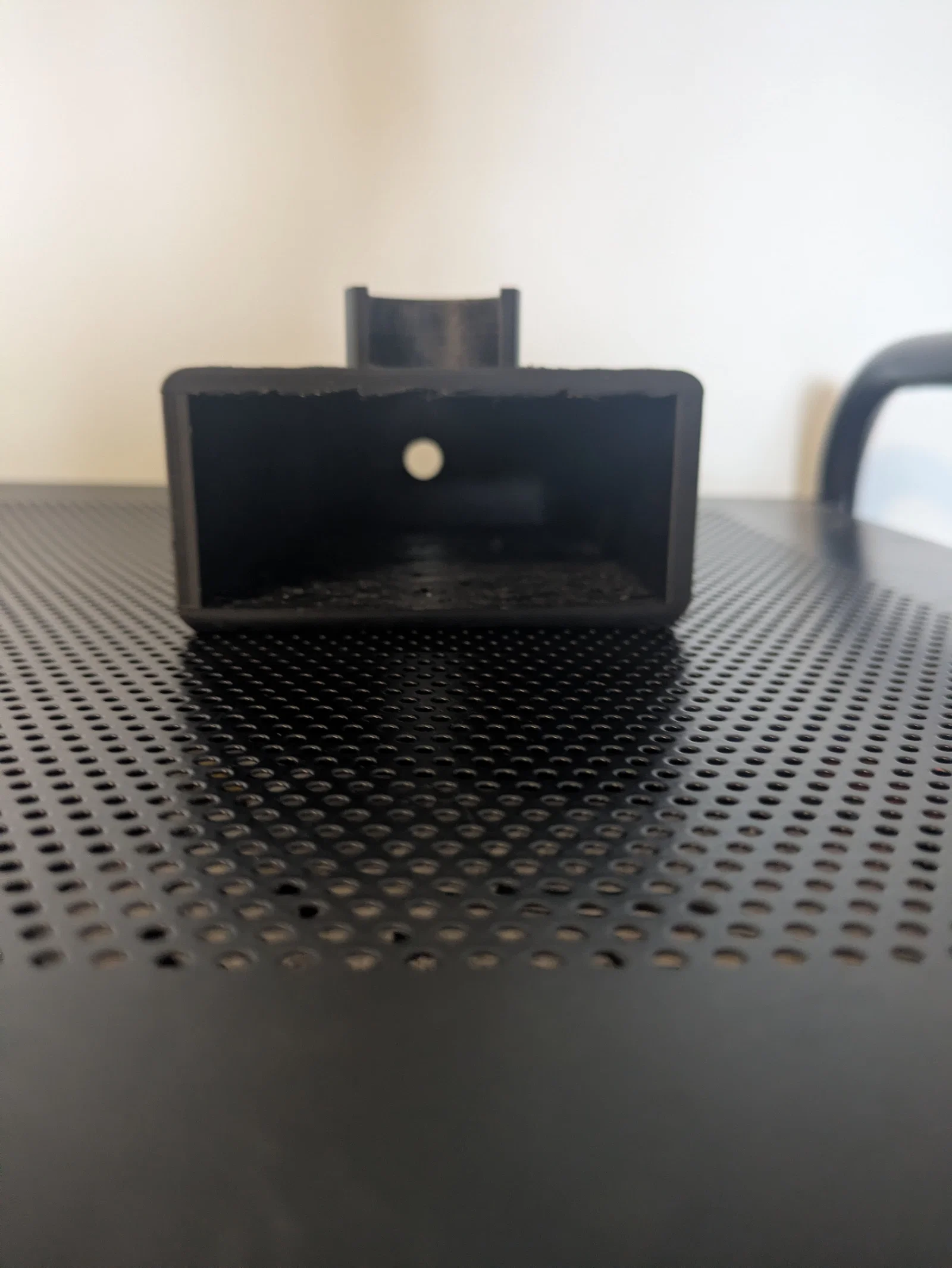

Mẫu động cơ inline-3 này có dung sai cực kỳ khít, nên bạn có thể cần phải chà nhám một chút để lắp ráp được trơn tru. Việc lắp ráp khá là đơn giản. Mình đã thêm một vài mẹo nhỏ để động cơ chạy mượt mà hơn. Sau khi in xong, nếu bạn thấy lốc máy trông khác với của mình thì cũng đừng lo, cái mình dùng là bản thử nghiệm với xy-lanh ngắn hơn, còn file STL bạn tải về là bản đã cải tiến nên sẽ hoạt động tốt hơn nhiều. Lốc máy cần phải dùng support khi in. Dù khoang máy có thiết kế khép kín với một lối vào duy nhất, nhưng support vẫn rất dễ gỡ.
Các mẹo lắp ráp:

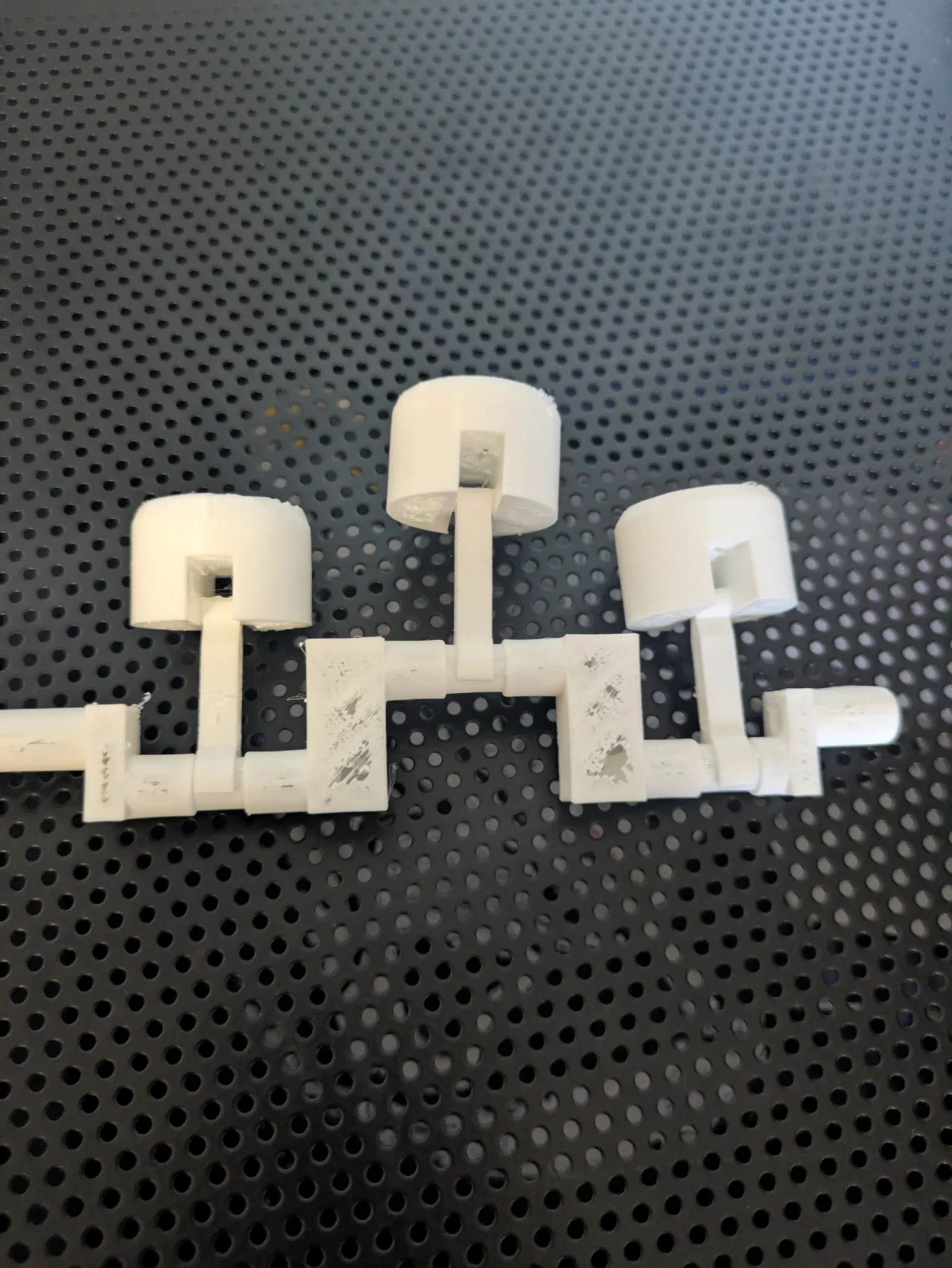

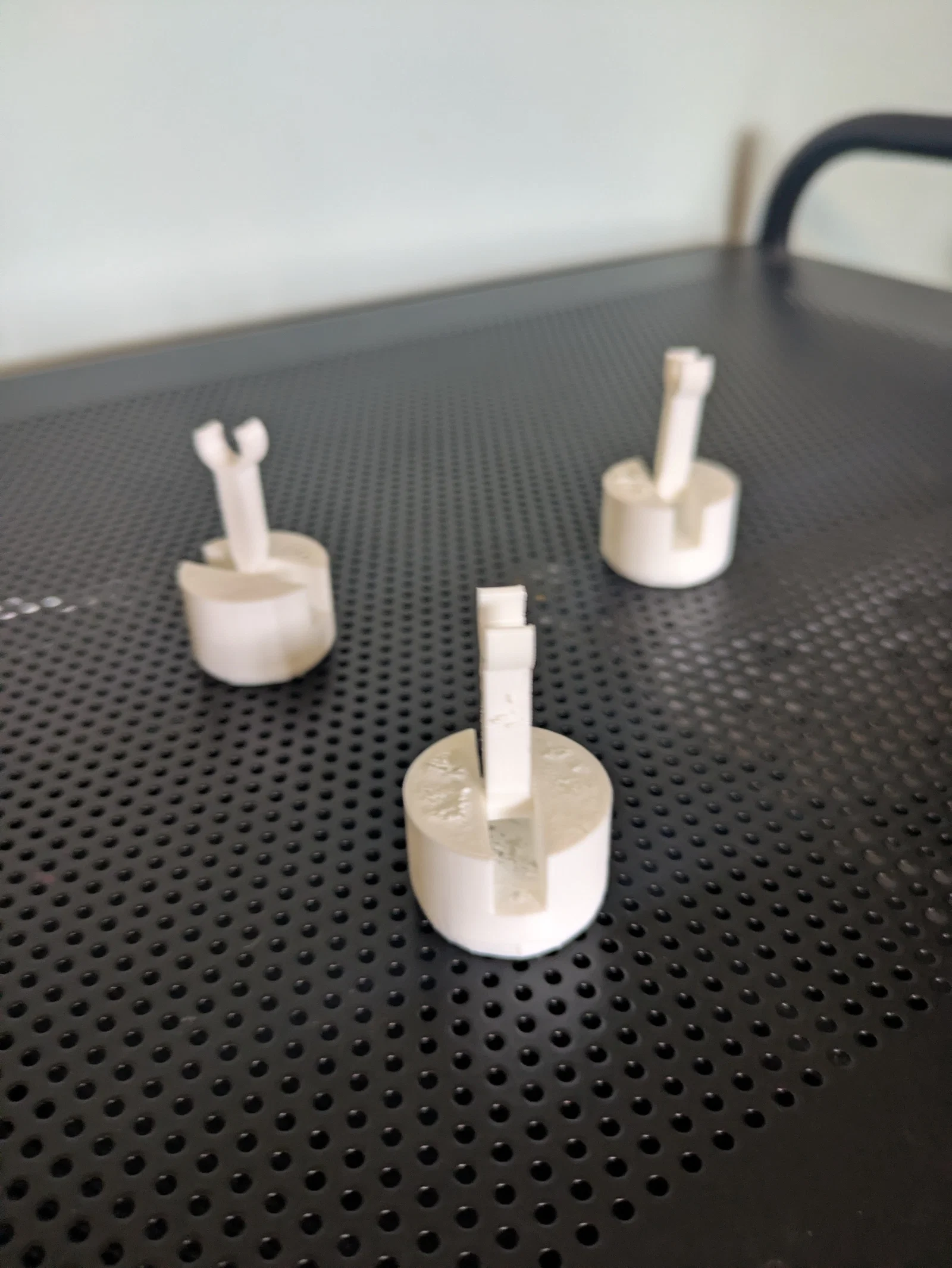

- Hãy lắp cụm piston trước, sau đó khi tay quay trục khuỷu đang ở vị trí thấp nhất, bạn hãy hạ piston từ trên xuống.

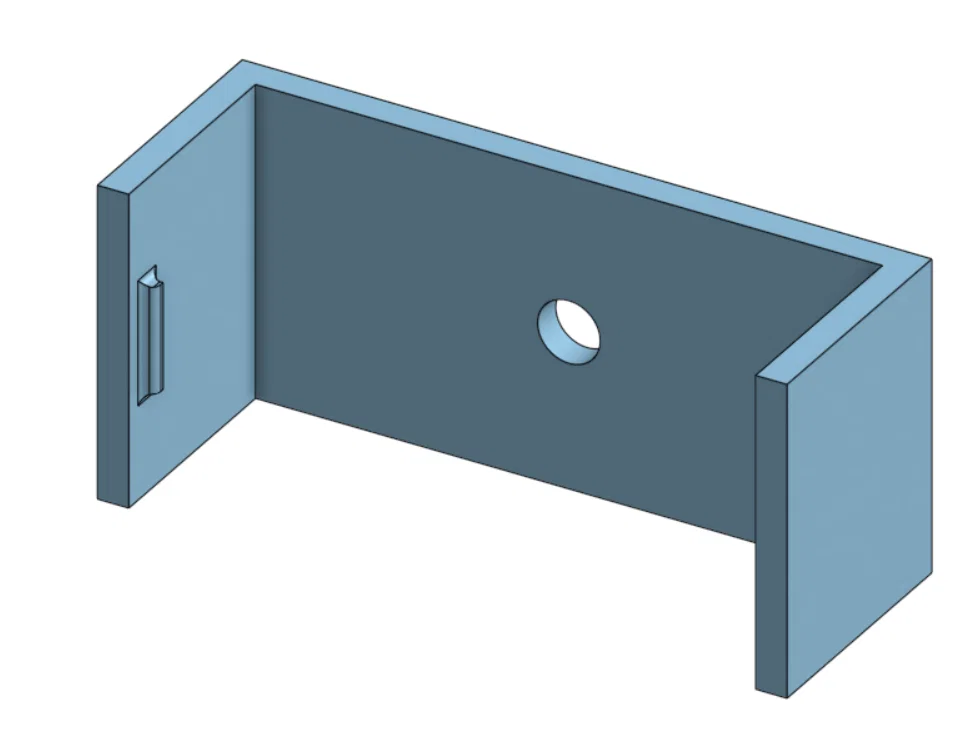

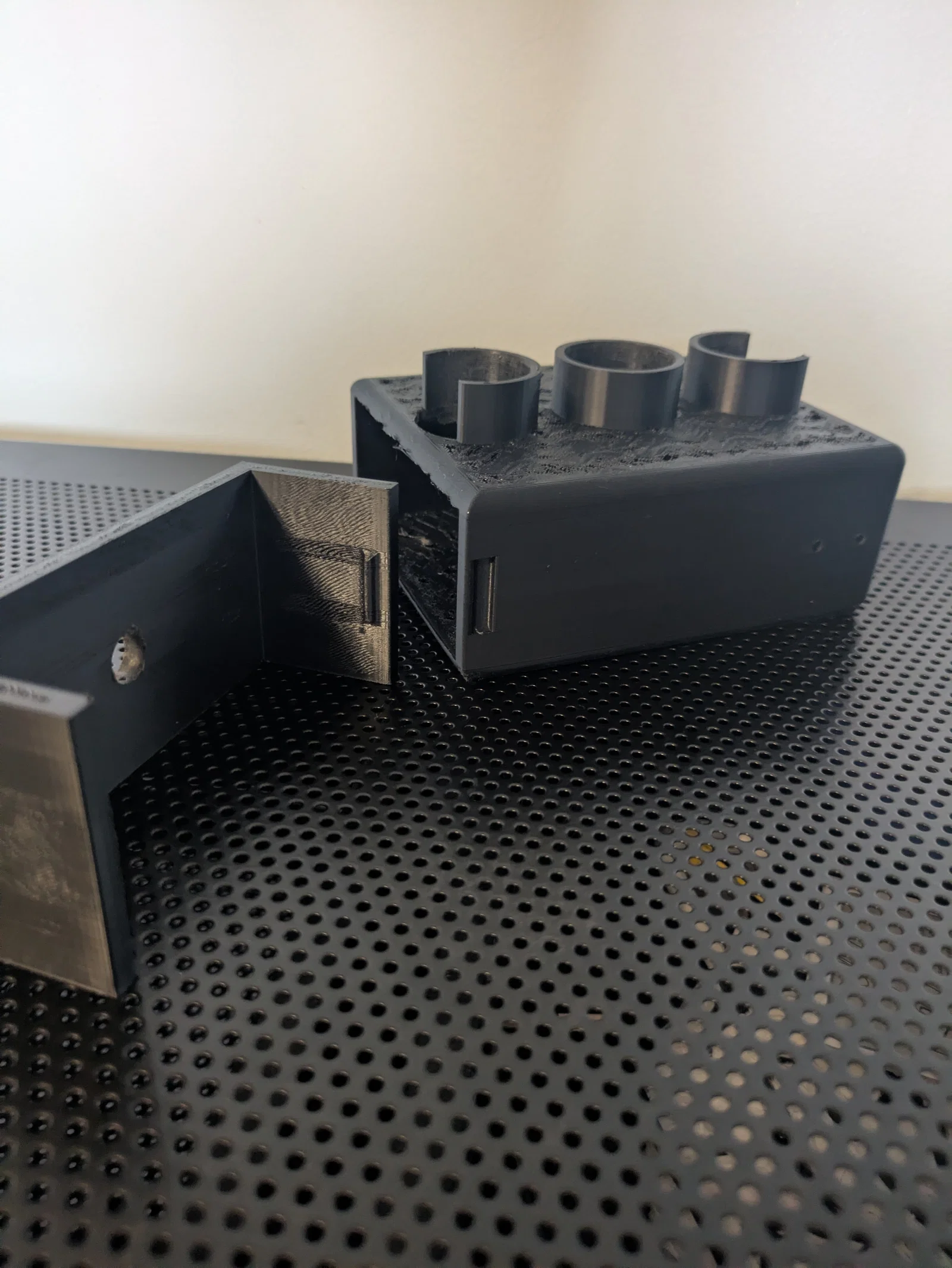

- Trước khi lắp các piston vào, hãy gắn nắp chặn (end cap) trước.
- Làm hai cái c-clip và gắn chúng vào phần trục dài của trục khuỷu ở hai phía đối diện của nắp chặn, nhớ chừa một khoảng trống nhỏ để trục có độ rơ nhất định.
