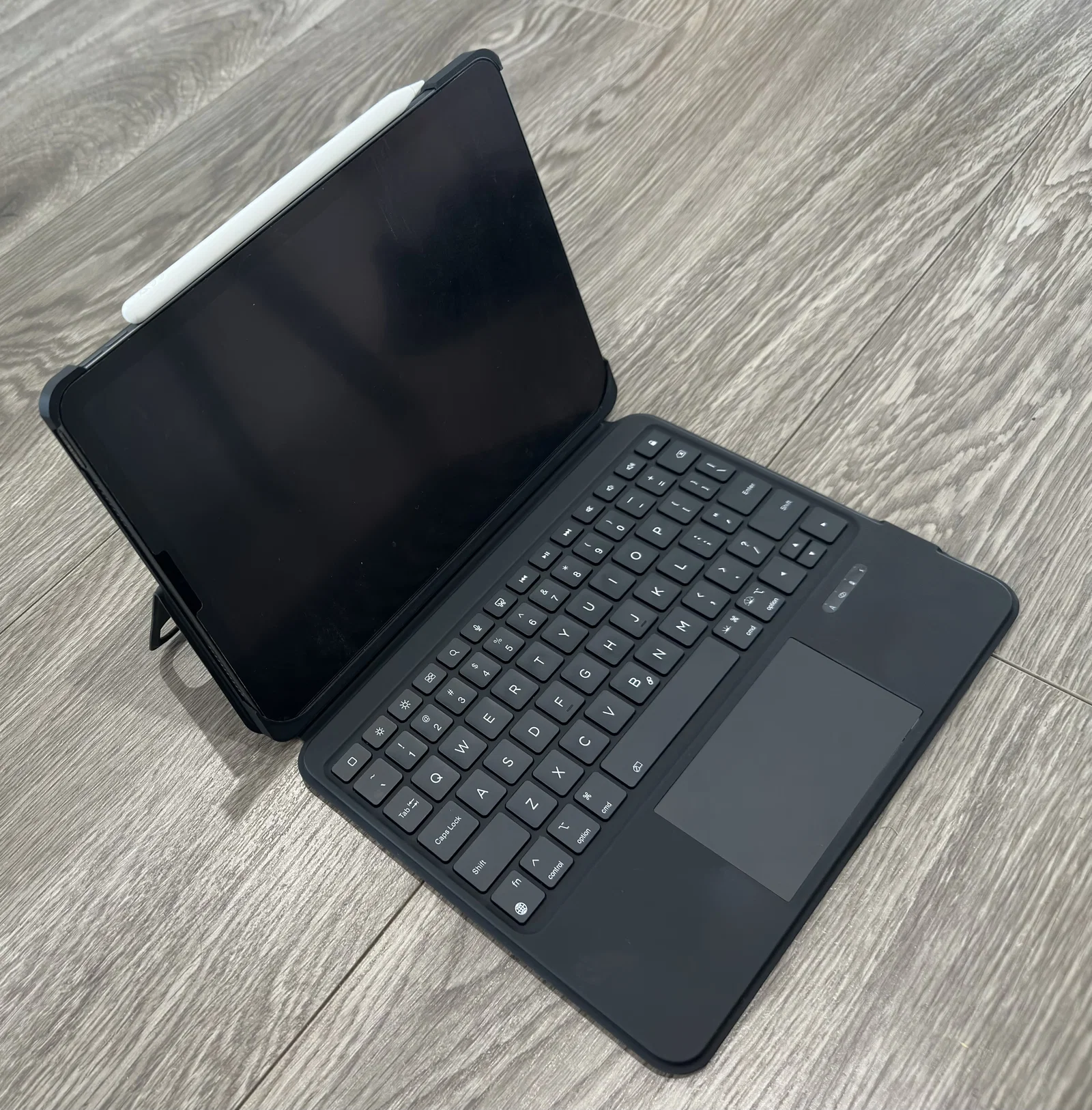

Bộ chuyển đổi iPad Air 5 cho ốp ESR Ascend 11 inch

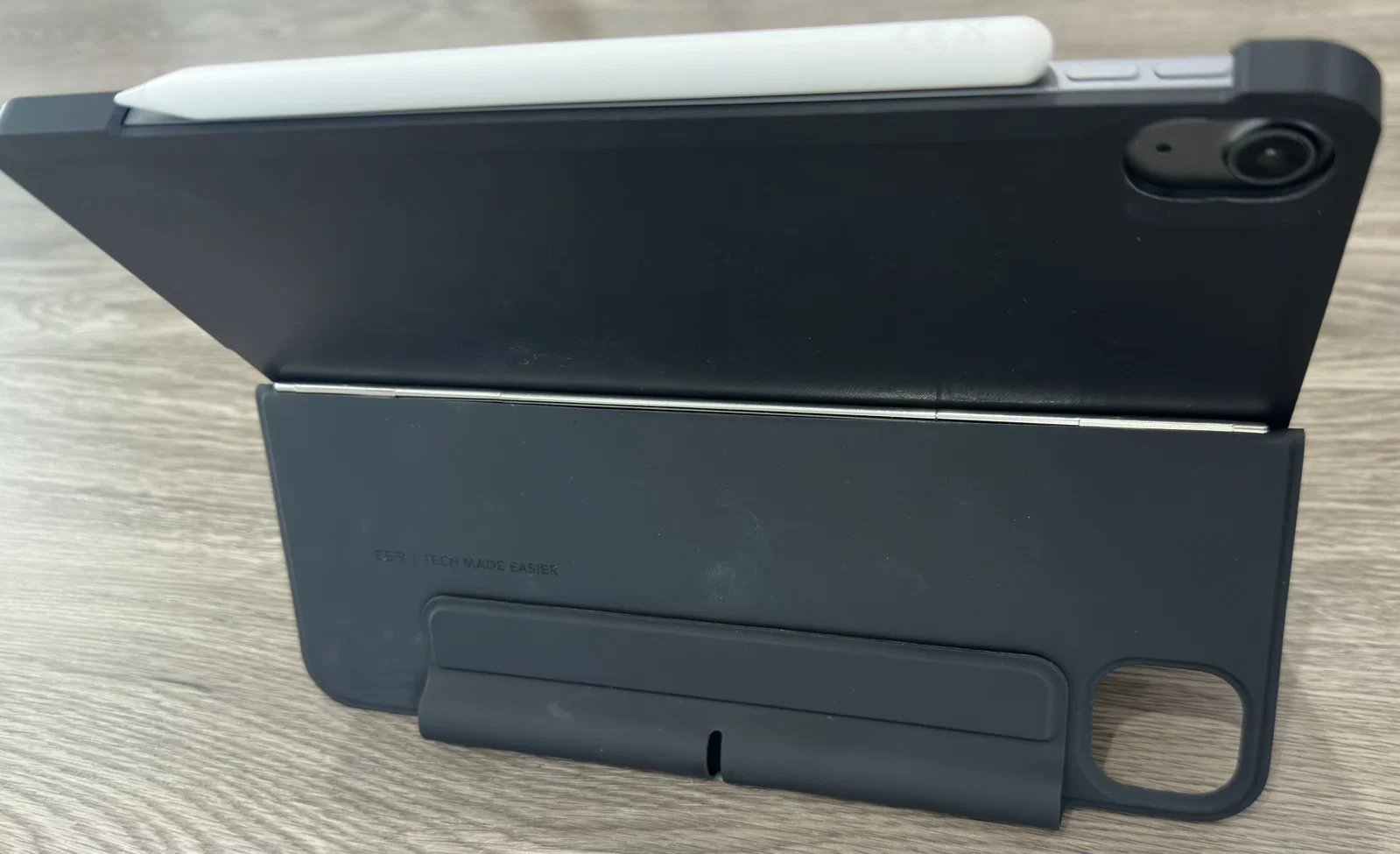

Mình tìm được mẫu ESR Ascend cho iPad Pro 11” M4/M5 với giá rẻ hơn và chất lượng tốt hơn hẳn mọi lựa chọn khác. Tuy nhiên, chiếc iPad Air 5 của mình lại không vừa với phần ốp nhựa đi kèm. Vì vậy, mình đã quyết định đo đạc chi tiết lại cái ốp, bao gồm cả các vị trí nam châm để gắn nó vào vỏ bàn phím.

Các loại nam châm cần dùng là 20 viên nam châm tròn 5x5x2mm và 2 viên nam châm chữ nhật 10x5x2mm. Cả hai loại này đều rất dễ mua. Phần đáy của hốc nam châm chỉ cách mặt kia 0.2mm để đảm bảo lực hút tốt nhất. (Mình đã thử với phần đáy 0.4mm và thấy lực giữ không được tối ưu). Nếu máy in của bạn không in được lớp đầu tiên thật hoàn hảo, bạn có thể sẽ gặp khó khăn với thiết kế này.

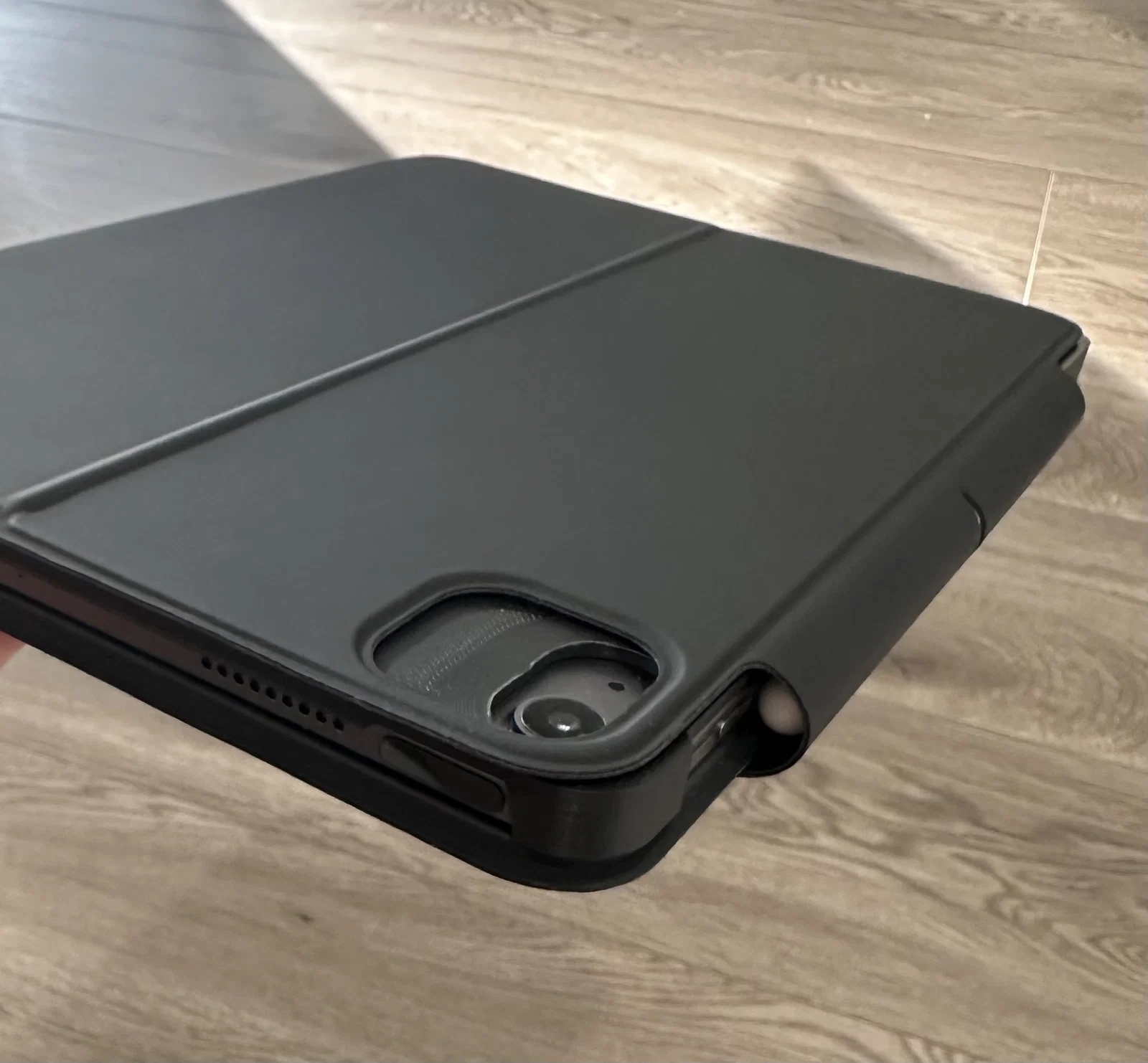

Bạn nên in có hỗ trợ (supports) để đảm bảo các kẹp ở cạnh dưới được sắc nét (mình đã thiết kế sẵn các đường cắt để dùng support từ bàn in cho dễ tháo). Mình cũng thêm các phần 'brim' bên trong để tránh mép mỏng ở phần khoét camera bị cong vênh giữa chừng khi in. Với bản in thử bằng PLA, mình thấy nó có gây áp lực lên miếng dán màn hình dạng film, nhưng với bản in cuối, mình định dùng support bằng PLA cho phần thân chính in bằng PETG, việc này sẽ tạo thêm khoảng 200 micron không gian và giúp miếng dán màn hình không bị cấn.

Cạnh rộng nhất là đúng 250mm, vừa khít máy in của mình. Mình cũng có mẫu thiết kế gốc rộng hơn 1.6mm với các góc bo tròn hoàn hảo và phần hỗ trợ cạnh tốt hơn, nhưng kích thước đó chắc chắn là không in được.

Nếu bạn đang dùng kính cường lực, bộ chuyển đổi này sẽ không vừa đâu nhé. Mình đang dùng miếng dán dẻo nên không tính đến trường hợp dùng kính. Bạn có thể remix lại file và điều chỉnh các mặt tiếp xúc với phần trên của iPad nếu gặp vấn đề này.

Tính đến lúc đăng bài, mình đã dùng bản in thử PLA thứ hai được 3 ngày với nhu cầu di chuyển bình thường và nó vẫn giữ ổn. Mình không chắc nó sẽ chịu nổi nếu rơi mạnh, nhưng với 81g nhựa PLA thì cũng coi như là đồ tiêu hao được. Các hốc nam châm vừa vặn, không bị lỏng lẻo và lắp vào cũng không quá khó. (Dung sai bề mặt = 75 micron).
