Quạt để bàn sử dụng 4 quạt Noctua NF-A14
Dự án quạt để bàn cực mát sử dụng 4 quạt Noctua NF-A14. Thiết kế thông minh giúp đi dây gọn gàng, hỗ trợ tối ưu cho dòng NF-A14 PWM chromax.black.swap với khả năng tùy biến linh hoạt, mang lại hiệu năng tản nhiệt tuyệt vời cho không gian làm việc của bạn.
Mô tả

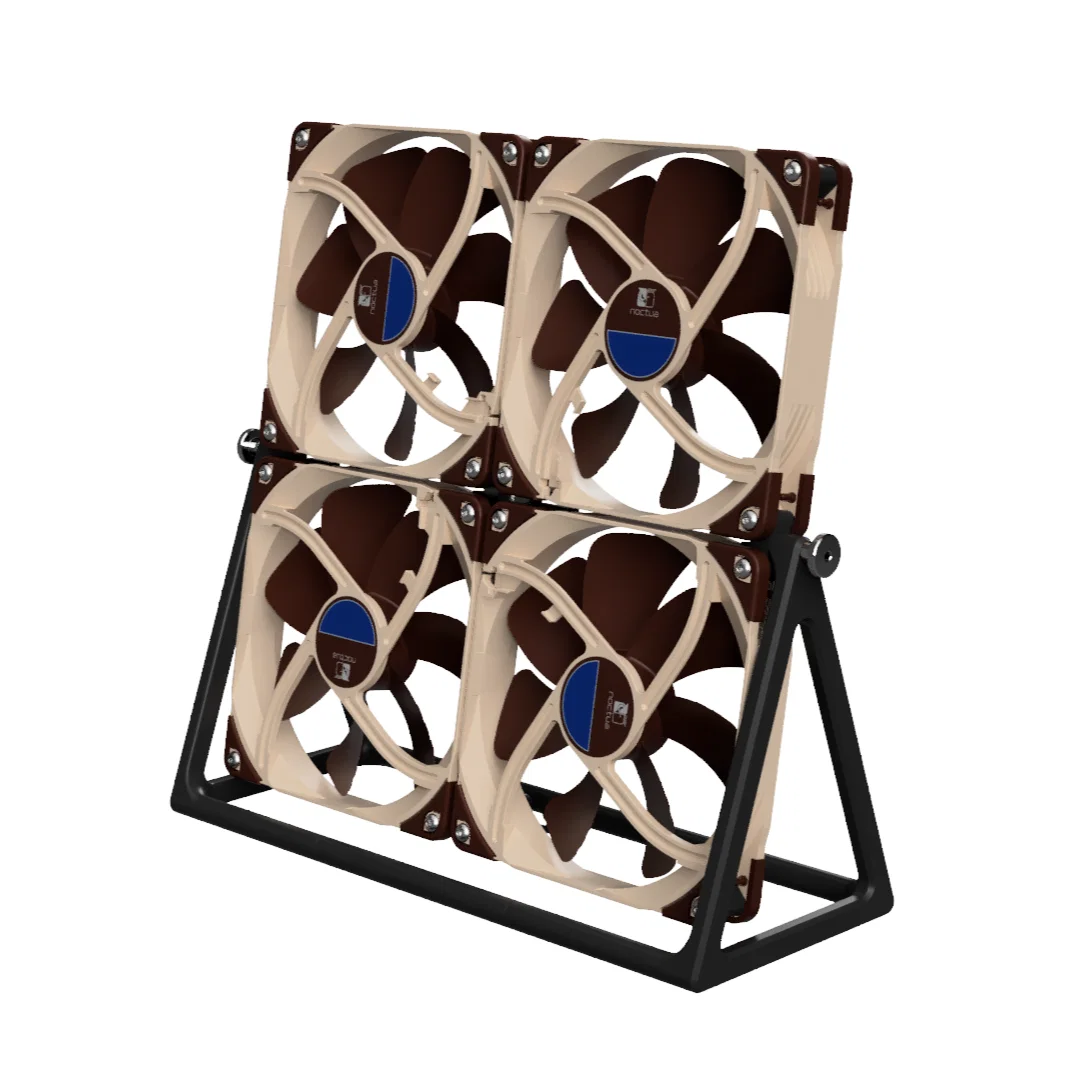

Quạt để bàn được thiết kế sử dụng 4 quạt Noctua NF-A14.
Thiết kế này tối ưu cho dòng "NF-A14 PWM chromax.black.swap" vì dây cáp tích hợp ngắn giúp việc đi dây rất dễ dàng, chỉ cần dùng thêm vài đoạn dây hàn vào đầu cắm pin (pin header) để nối dài. Nếu dùng dòng NF-A14 màu nâu truyền thống, việc đi dây cho gọn gàng có thể sẽ cần kỳ công hơn một chút.
Tất cả các ốc M4x12 đều bắt trực tiếp vào chi tiết in, tự tạo ren khi vặn vào.
Phần cứng cần chuẩn bị: 4x Noctua NF-A14 PWM chromax.black.swap 32x Ốc M4x12 (đầu trụ SHCS hoặc đầu tròn BHCS) 2x Ốc M4x25 (đầu lục giác HHCS) 2x Đai ốc tán (Knurled Nut) M4
Hướng dẫn đi dây khuyến nghị: Sử dụng 4 quạt "NF-A14 PWM chromax.black.swap", dùng 12 sợi dây PTFE, mỗi quạt 3 sợi, hàn vào đầu cắm pin 2.54mm. Nếu không cần điều khiển PWM hoặc muốn lấy tín hiệu tốc độ (tachometer), bạn có thể dùng 2 hoặc 4 sợi dây cho mỗi quạt tùy nhu cầu.
Tất cả dây điện sẽ đi từ phía dưới xuyên qua phần chi tiết in và tập trung tại tâm của cụm 4 quạt. Tại đó, bạn cắm chúng vào đầu nối tương ứng trên quạt. Xoay các quạt theo hướng như trong hình sẽ giúp thao tác này dễ dàng hơn.
Chi tiết "Cable Support" (đỡ dây) được gắn bằng hai ốc ở giữa phía dưới của hai quạt, giúp hướng dây cáp ra phía sau (thay vì để dây đâm xuống dưới gây cọ xát với mặt bàn).
