Trục đỡ cuộn nhựa nhỏ (Small Spool Axle) cho QIDI Q2

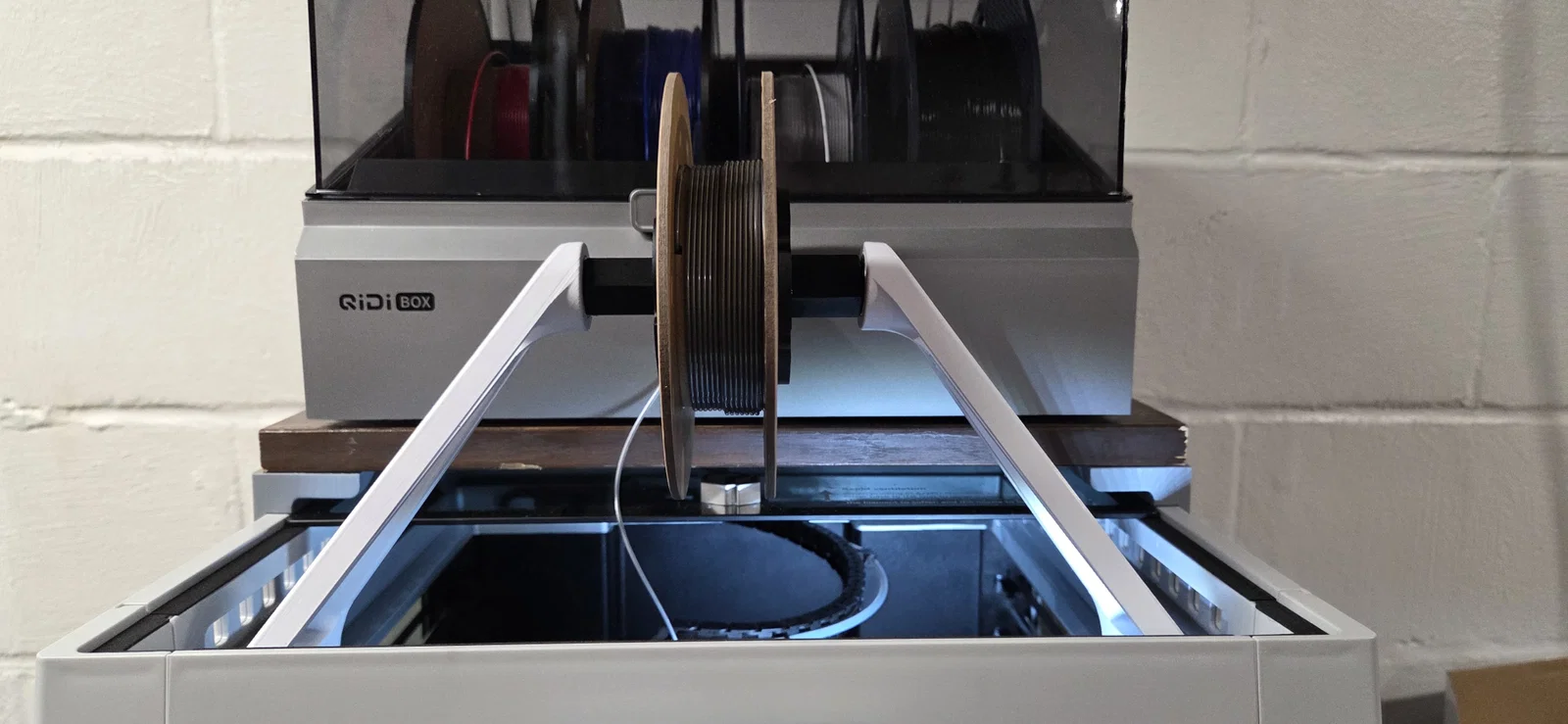

Tôi đã thiết kế cái trục này cho Giá đỡ cuộn nhựa trên cùng (Top Spool Holder) của máy QIDI Q2 để gắn được các cuộn nhựa TPU loại nhỏ (khoảng 80g). Khi dùng cái trục tiêu chuẩn theo thiết kế gốc, cuộn nhựa hay bị trượt qua trượt lại, làm cho sợi nhựa bị tuột ra ngoài và quấn chặt vào trục. Thiết kế này đã khắc phục hoàn toàn vấn đề đó giúp tôi, giờ tôi có thể in nhựa TPU trên máy QIDI Q2 một cách ổn định.

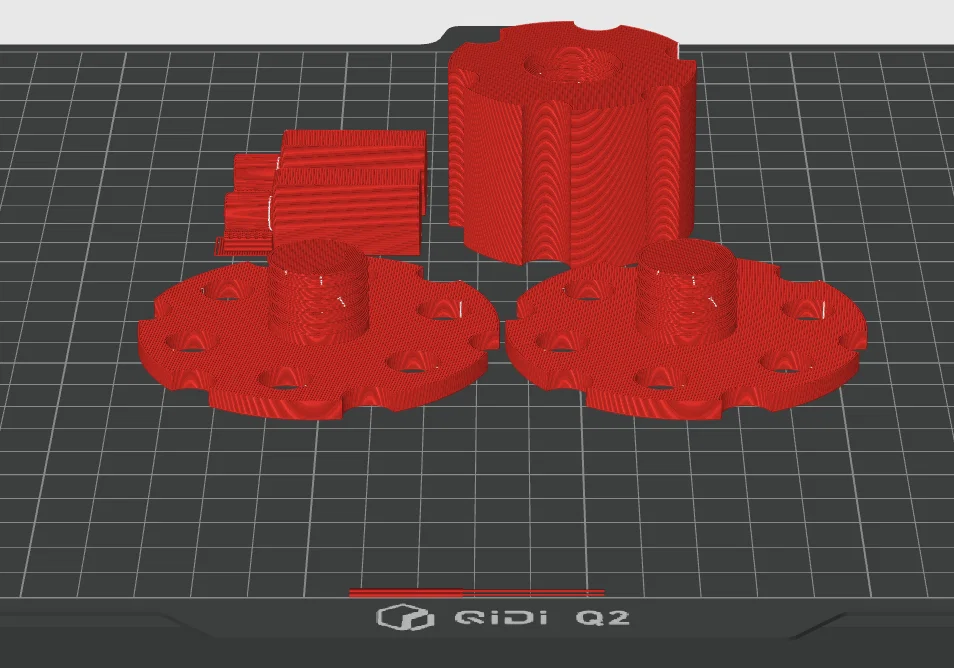

Thiết kế được chia thành nhiều phần để tối ưu hóa hướng in cho từng chi tiết, giúp hạn chế tối đa việc sử dụng support. Các phần đầu bích (flanged ends) và phần lõi giữa nên được in ở mặt phẳng mà không cần support (bạn có thể thêm support cho phần lõi giữa để các đường ren bên dưới trông đẹp hơn). Các "trụ" (posts) nên được in nằm ngang với support ở dưới phần trục bạc đạn. Ngoài ra không cần thêm support nào nữa.

Hướng dẫn in

• 1 x Trục giữa (Center Axle)
• 2 x Đầu bích có ren (Threaded Flange)
• 2 x Trụ đỡ (Flange Post)

Sau khi in xong tất cả các bộ phận, bạn chỉ cần dán keo phần trụ vào các miếng đầu bích. Có một rãnh nhỏ ở trên miếng đầu bích để bạn khớp phần trụ vào.

Tất cả các chi tiết kết nối đều đã được thiết kế với độ hở (tolerance) là 0.2mm, nên bạn không cần điều chỉnh thông số trong slicer, tuy nhiên hãy cứ tùy chỉnh theo đặc điểm máy in của bạn.

Nếu bạn in thử mẫu này, hãy cho mình biết kết quả nhé. Mình đang dự định thiết kế thêm các phiên bản cho cuộn nhựa lớn hơn và sẽ cập nhật link tại đây. Nếu bạn có yêu cầu gì, cứ thoải mái nhắn mình nha.
