Servo Saver gia cố cho Tamiya Blackfoot / Monster Beetle (Khung gầm ORV)

Đây là phiên bản thay thế được gia cố cho bộ servo saver gốc của Tamiya dùng trên khung gầm ORV cổ điển.

Sau hơn 30 năm, chi tiết nhựa trên chiếc Blackfoot của tôi cuối cùng cũng bị nứt. Vì linh kiện thay thế ngày càng khó tìm, tôi đã quyết định thiết kế lại từ đầu bằng cách đo đạc và dựng mô hình CAD dựa trên bản gốc.

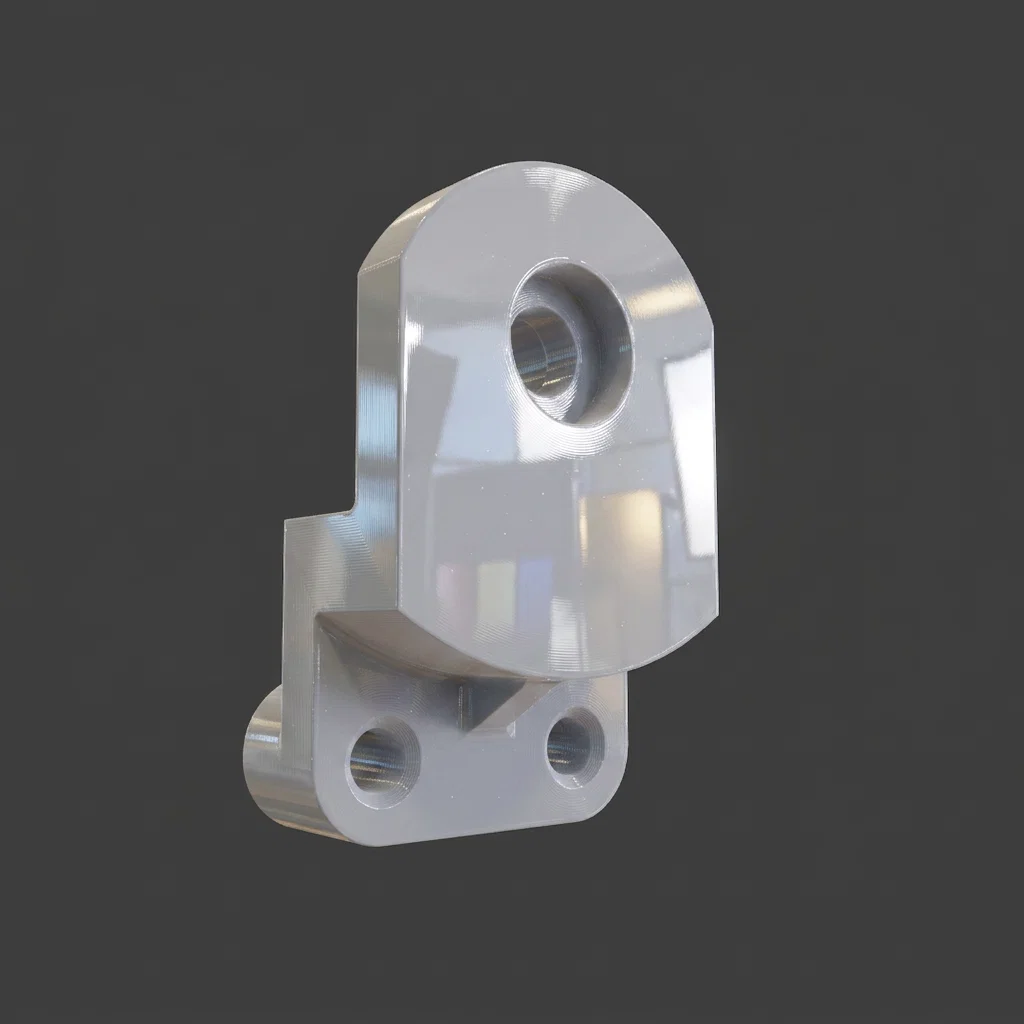

Trong khi vẫn giữ nguyên kích thước và khả năng tương thích, tôi đã thêm vào một số chi tiết gia cố nhỏ để tăng độ bền:

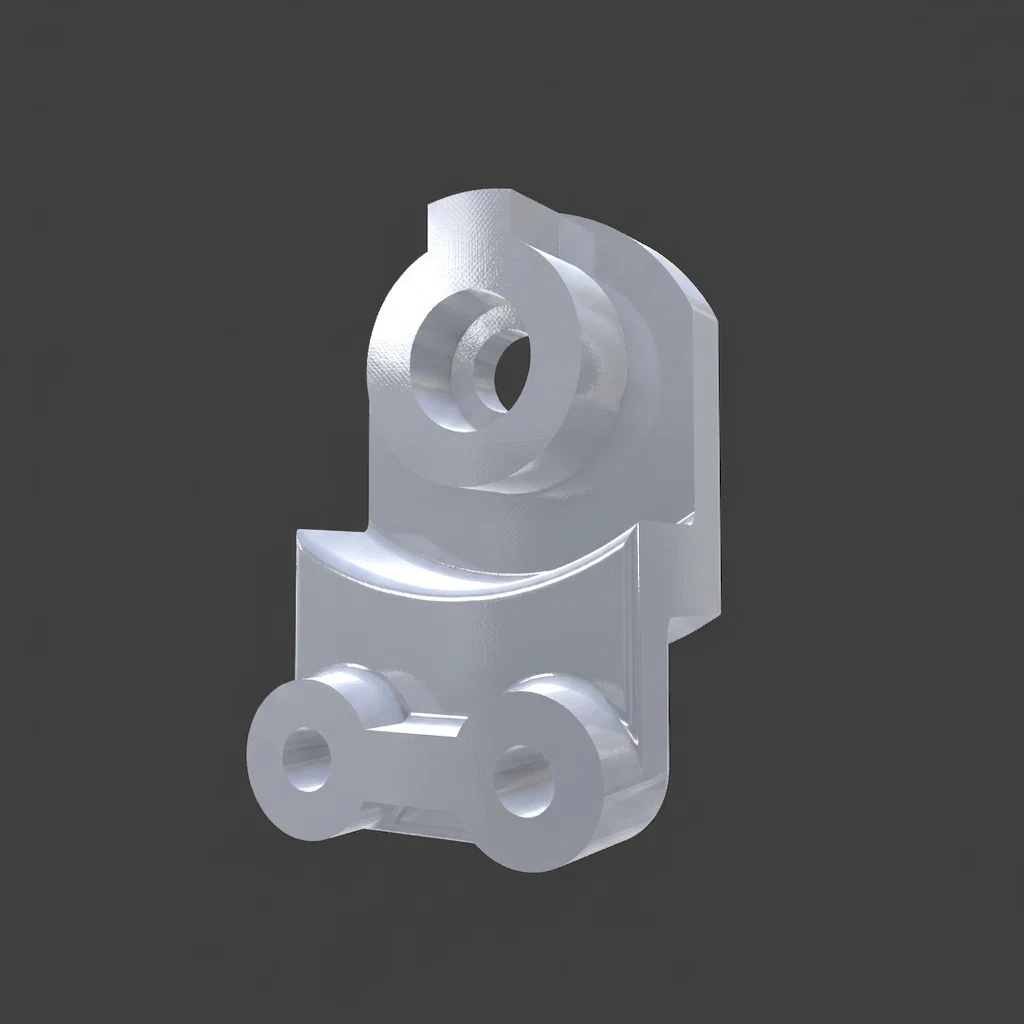

• Cầu nối gia cố giữa hai vị trí gắn ball stud
• Thêm gân chịu lực hình tam giác ở mặt dưới tay đòn chính
• Được làm dày hơn một chút

Những thay đổi này giúp tăng độ cứng mà không ảnh hưởng đến việc lắp đặt hay hình học hệ thống lái.

Khả năng tương thích

Đã thử nghiệm trên:

• Tamiya Blackfoot (58058)

Sản phẩm cũng sẽ tương thích với các dòng xe khung gầm ORV khác sử dụng cùng kiểu servo saver, bao gồm:

• Monster Beetle
• Mud Blaster
• Bush Devil
• Blackfoot (Bản tái bản 2016)
• Monster Beetle (Bản tái bản 2015)

Nếu bạn đã thử nghiệm thành công trên các dòng xe khác, hãy để lại bình luận nhé.

Hướng dẫn in 3D

Đã in thành công với:

• Nhựa PLA
• Độ phân giải lớp in (layer height): 0.20 mm
• 4 lớp vỏ (walls)
• Độ đặc (infill): 40% kiểu Gyroid

Chi tiết này được thiết kế để cần rất ít support (khi đặt mặt gắn servo hướng lên trên).

Phần cứng

Sử dụng lại các linh kiện zin từ xe:

• Lò xo gốc của Tamiya
• Các ball stud zin
• Ốc vít gắn zin

Không cần phải chế cháo gì thêm.

Lưu ý

Mô hình này mới chỉ được thử nghiệm trên xe của riêng tôi. Dù cảm giác chắc chắn hơn hẳn chi tiết nguyên bản, tôi không thể đảm bảo độ bền trong mọi điều kiện vận hành.

Nếu bạn in và sử dụng, tôi rất mong nhận được phản hồi từ bạn!

Chúc bạn chơi xe vui vẻ! 🚙💨
