Kẹp dây cho thanh nhôm định hình 2020 (Xoay, Tùy chỉnh tham số)

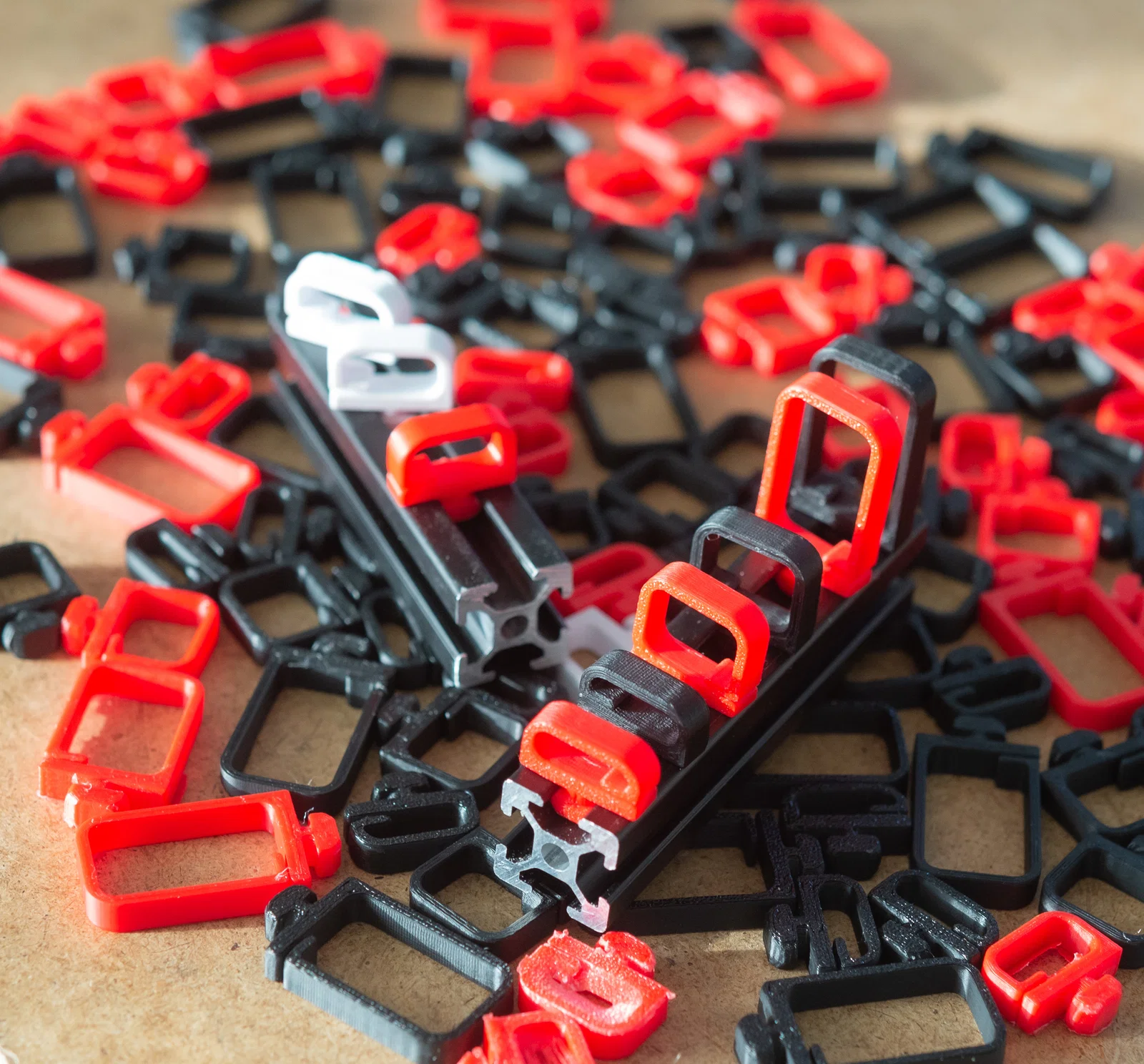

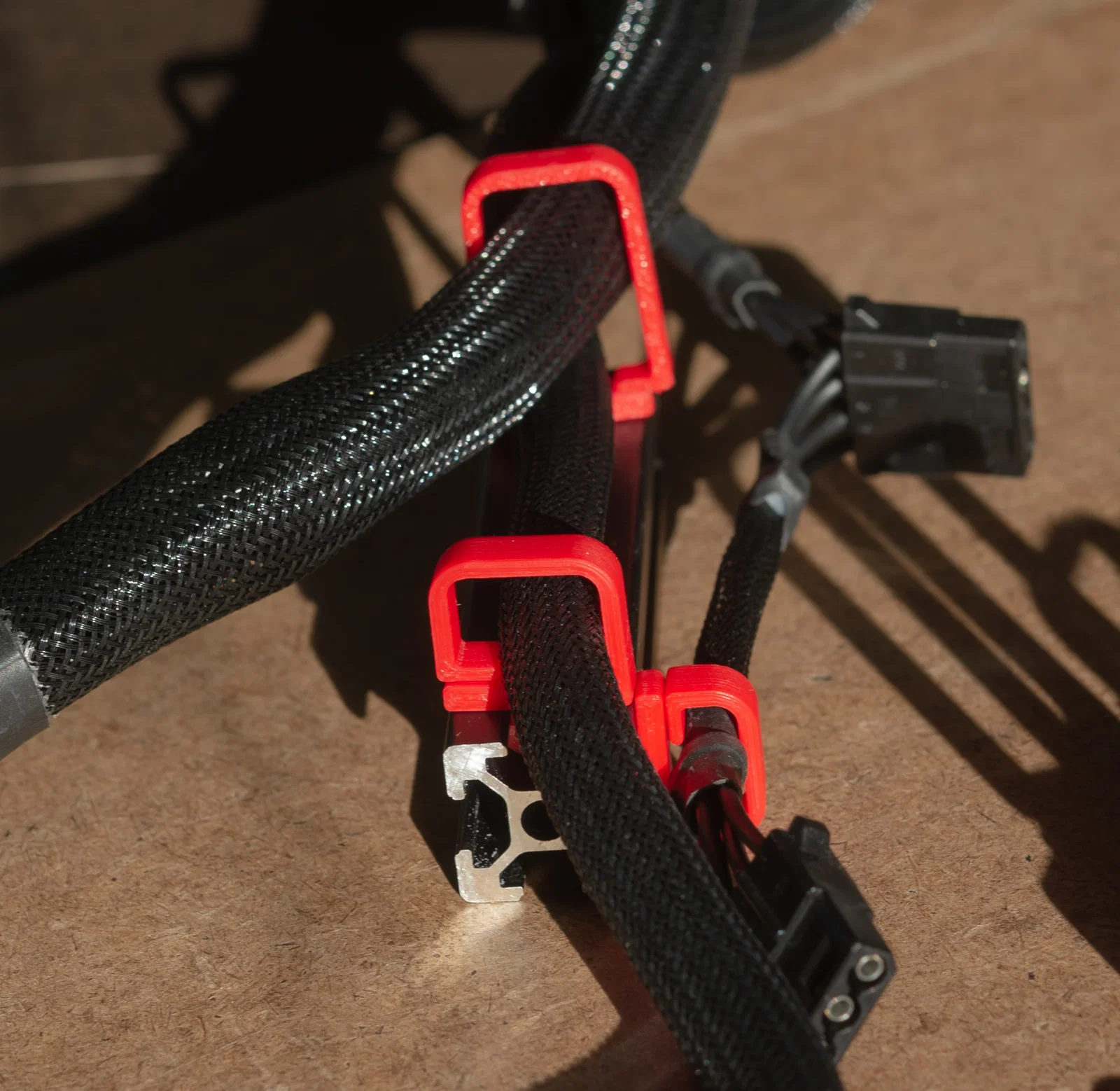

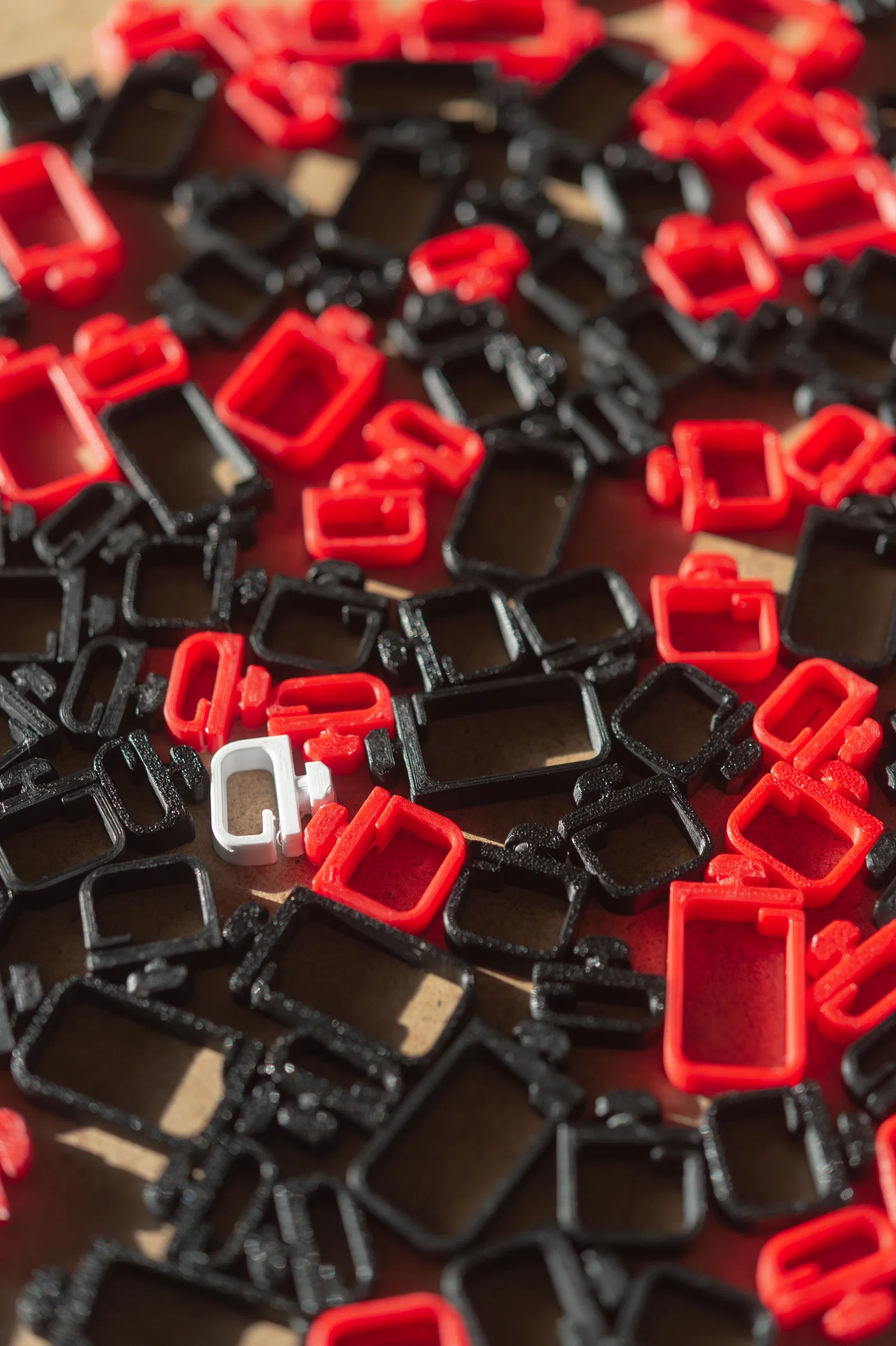

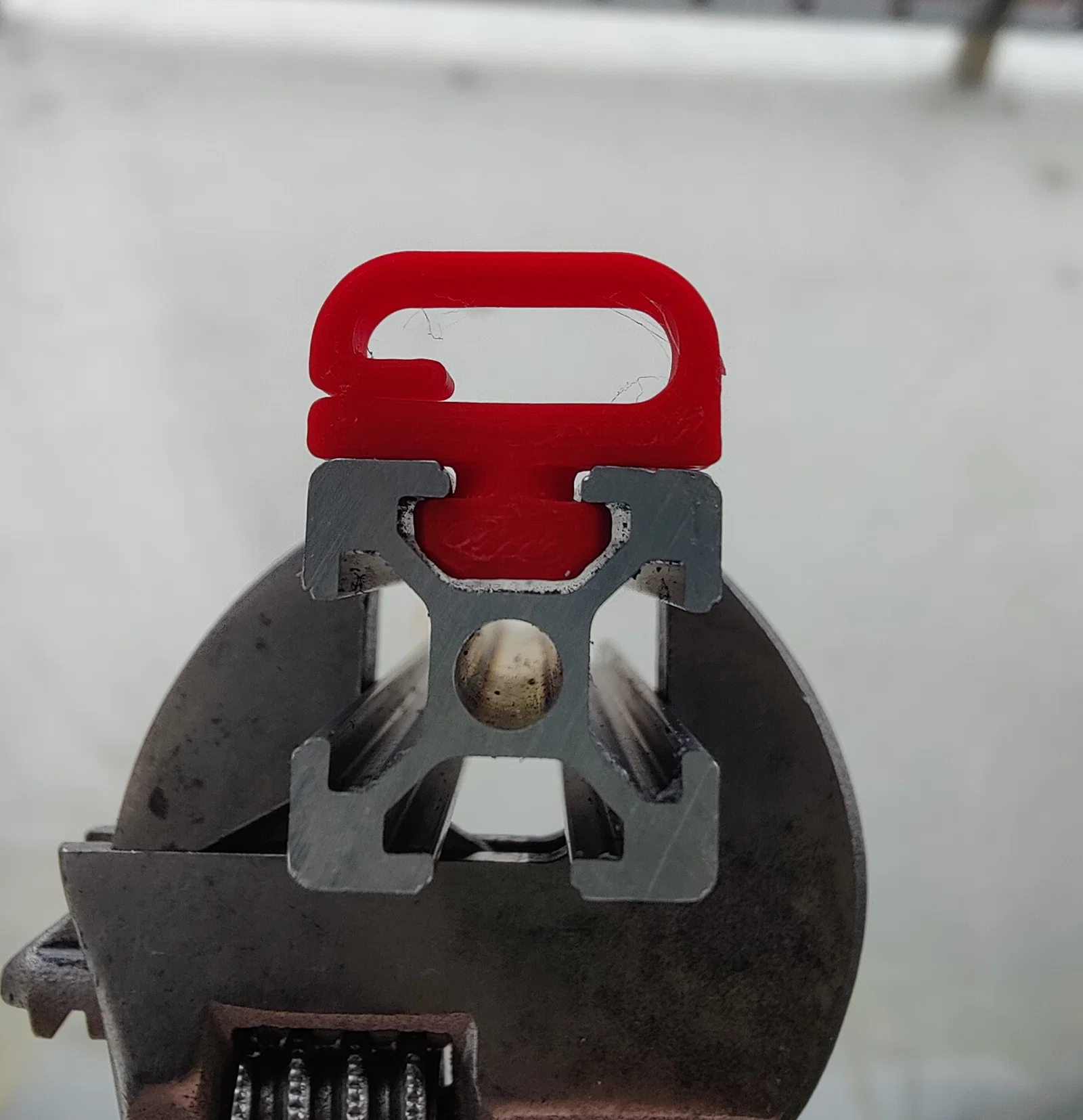

Mình đã thử qua rất nhiều loại kẹp dây và mẫu từ https://www.thingiverse.com/thing:2613532 là loại mình ưng ý nhất. Mặc dù cần dùng chút lực (dùng kìm sẽ dễ hơn) để xoay cố định vào thanh nhôm, nhưng một khi đã vào vị trí thì nó bám rất chắc. Nó có phần cánh linh hoạt nên bạn có thể thêm dây cáp sau khi đã lắp kẹp xong.

Mình đã tự thiết kế lại một phiên bản tương tự bằng Autodesk Fusion và tùy biến tham số (parameterized) để dễ dàng thay đổi cho các mục đích sử dụng khác nhau. Cần kẹp dây to hơn? Chỉ cần chỉnh thông số chiều cao. Muốn cứng cáp hơn? Hãy tăng độ dày của vách. Kẹp hơi lỏng hoặc quá chật so với rãnh nhôm? Bạn có thể tùy chỉnh các thông số về cổ, phần rãnh, v.v.

Ngoài ra còn có một số cải tiến: chi tiết giờ được làm đặc với khả năng tùy chỉnh infill, các góc cạnh được bo tròn toàn bộ, phần gờ giữ dây cáp bên trong vòng cung cũng rõ rệt hơn, và phần đế được mở rộng để dễ thao tác xoay hơn.

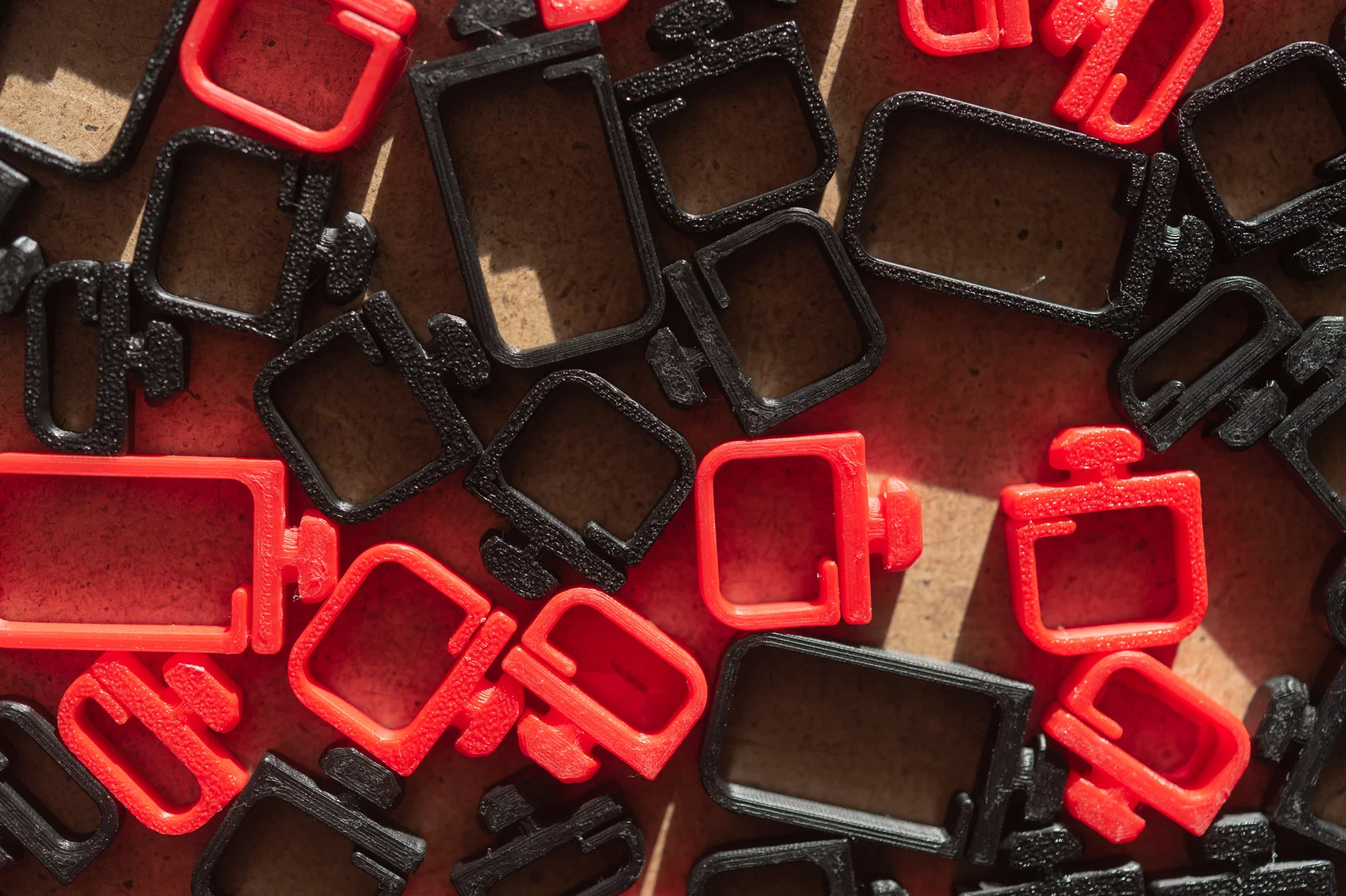

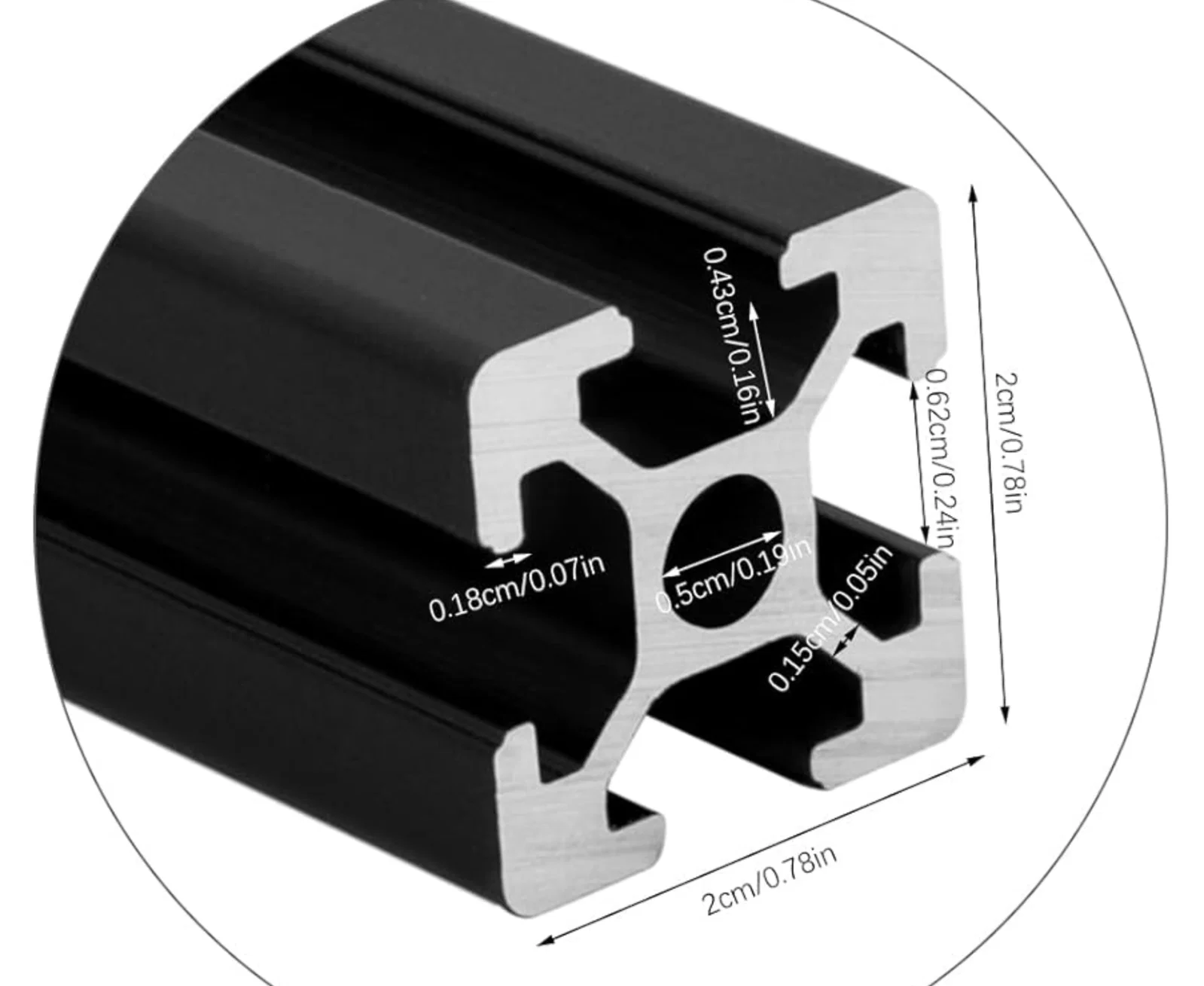

Mẫu này lắp vừa vặn với loại nhôm định hình 2020 giá rẻ mình mua trên Amazon (xem hình để biết kích thước). Tuy nhiên, khi mình đặt mua thêm một bộ nhôm khác thì kích thước lại mỏng hơn khiến mẫu kẹp bằng kìm trước đó bị lỏng. Để khắc phục, mình đã bổ sung thêm mẫu 1.65mm dành riêng cho loại nhôm vách mỏng này.

Các tệp tin:

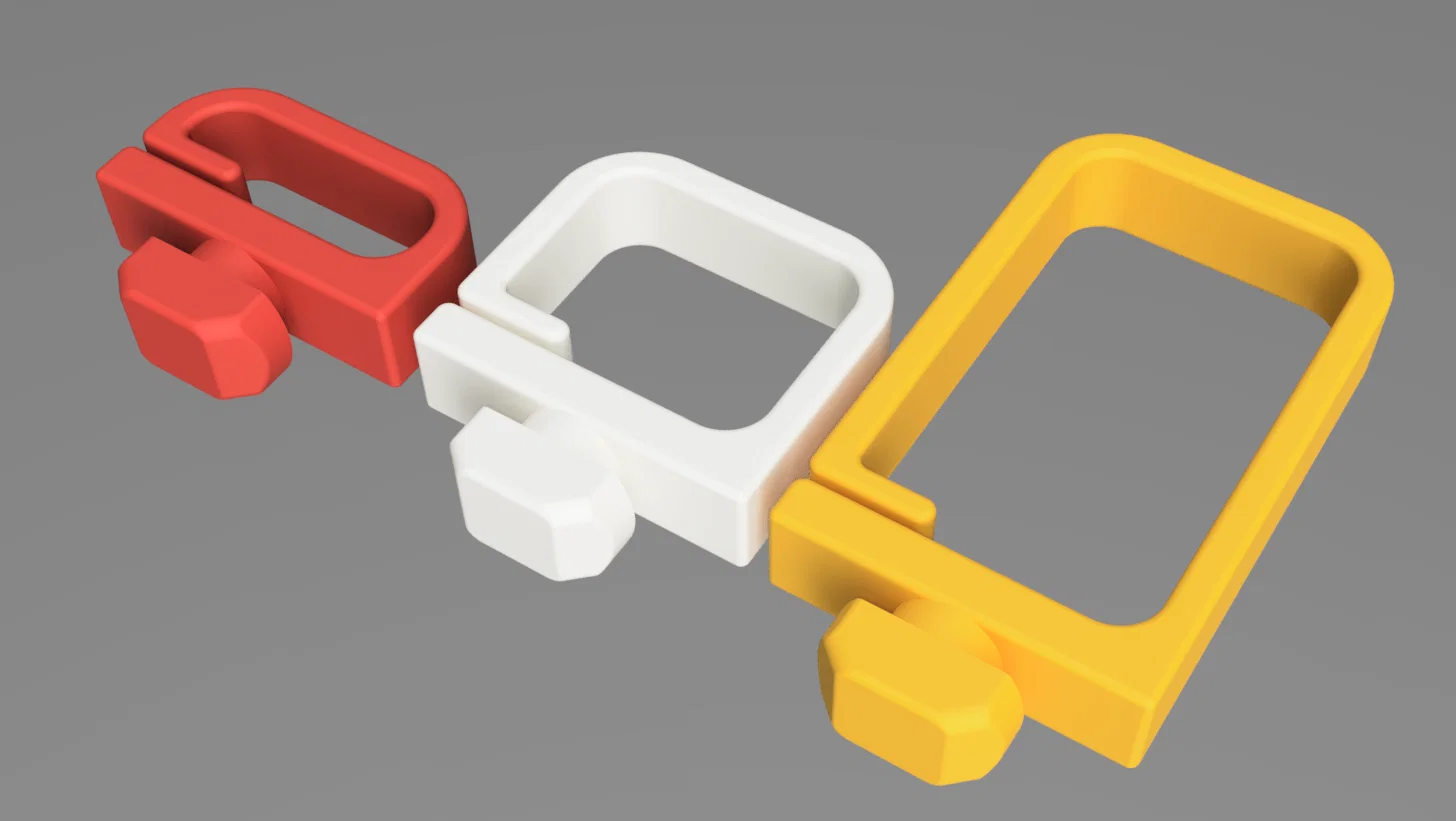

• STL với khe hở 1.8mm và ba kích thước kẹp; loại này cần dùng kìm để xoay nhưng sẽ giữ vị trí cực kỳ chắc chắn.
• STL với khe hở 1.875mm và ba kích thước kẹp; loại này lỏng hơn, dễ di chuyển và có thể dùng tay không để lắp.
• Các tệp STL riêng lẻ cho từng kích thước với khe hở 1.8mm.
• Tệp Autodesk Fusion (.f3d) với các tham số tùy chỉnh để dễ dàng thay đổi theo kích thước nhôm 2020 của bạn.

Thiết lập in:

• In bằng PLA rất tốt.
• Không cần support.
• Nếu gặp vấn đề bám dính bàn in, hãy thử in từng cái một, dùng brim, hoặc giảm tốc độ in và di chuyển đầu in. Bạn cũng có thể chỉnh độ rộng và chiều cao lớp đầu tiên lên 150%, đồng thời tăng nhiệt độ bàn và đầu phun.
• Để tăng độ bền, hãy chỉnh độ dày tường (perimeter wall) lên 20 và để fill đỉnh/đáy là 0 để phần vách chịu lực xuyên suốt. Với các mẫu rỗng, mình dùng 10% Gyroid infill thấy rất hiệu quả.
• Đã thử nghiệm với layer height 0.1mm và 0.2mm đều ổn.
• Đã test trên AnkerMake M5 và Ender 3.

Cài đặt tham số (Parametric settings):

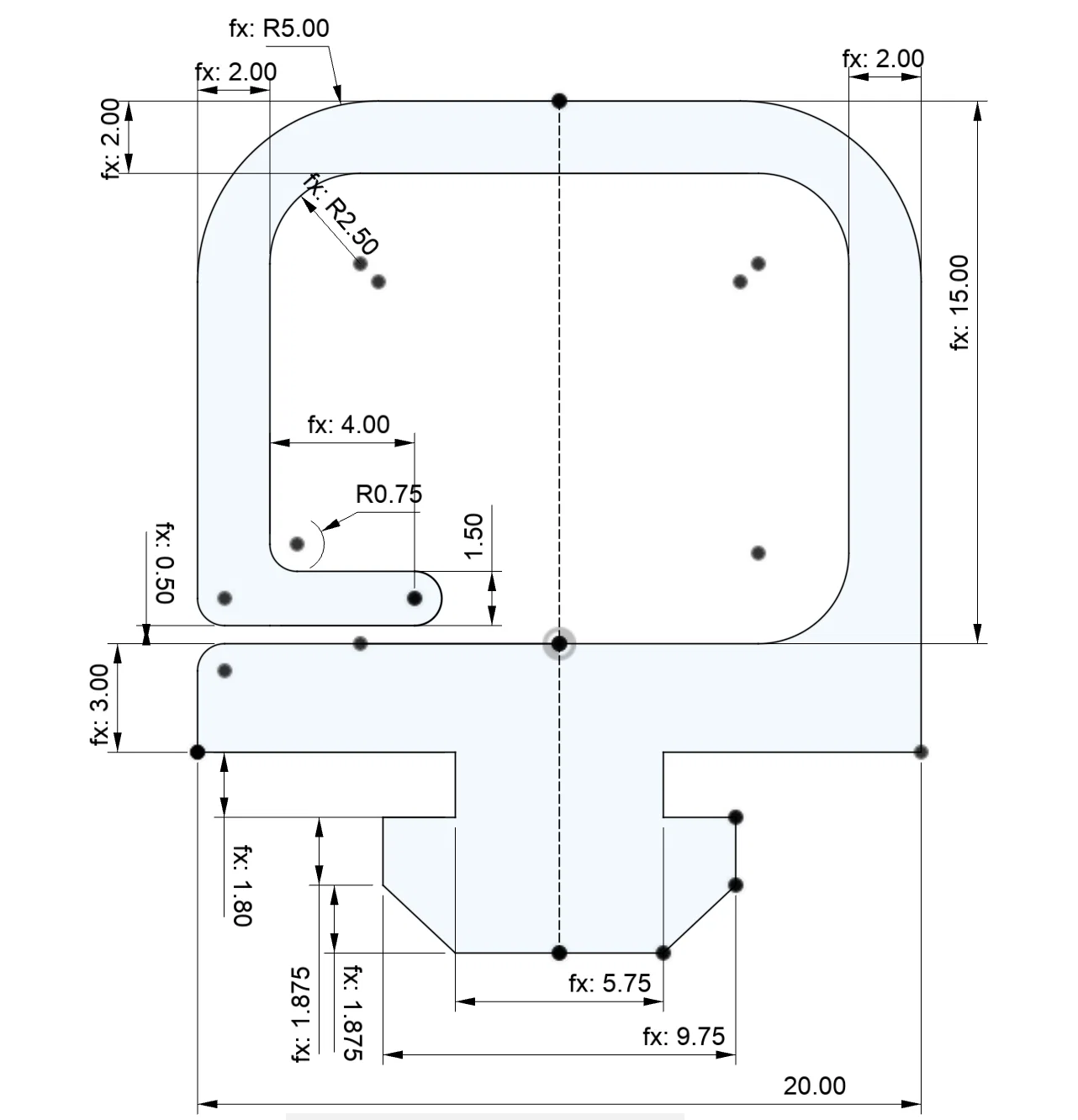

• Tệp .f3d có các thông số trong mục Modify > Change Parameters.
• TwistHeight: Độ dày của phần khớp xoay. 1.8mm phù hợp dùng kìm, 1.875mm có thể dùng tay.
• NotchTopWidth: Độ rộng tối đa bên trong rãnh. 9.75mm là ổn, nếu lớn hơn mẫu sẽ không xoay được sau khi lắp.
• TwistDiameter: Đường kính phần "cổ" nối giữa rãnh và bên ngoài. 5.75mm là phù hợp.
• CableHeight: Xác định kích thước của ba loại kẹp, cụ thể là không gian giữ dây bên trong.
