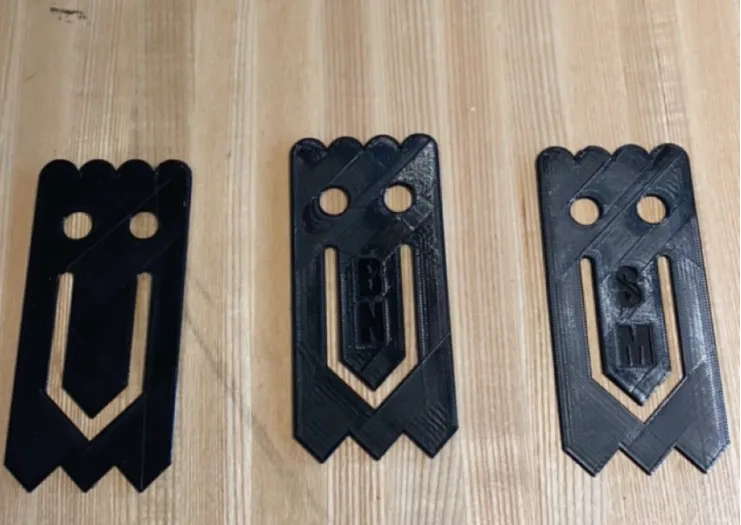

Kẹp giấy hình mặt ma quái kích thước 13 x 6 cm

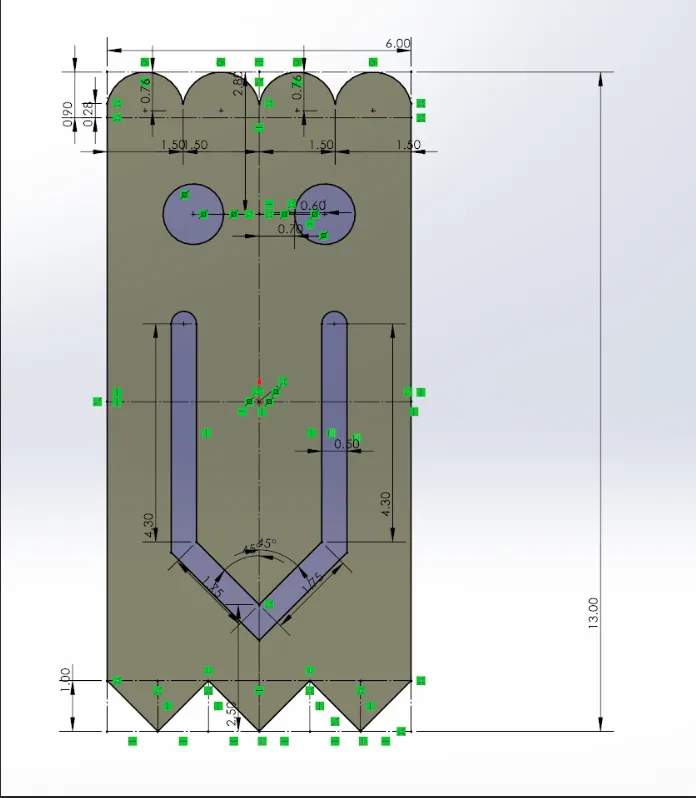

Problem Statement: Với một đối tác, bạn sẽ tái tạo clip ma của mình bằng Solidworks. Bạn và đối tác của bạn phải có các tệp giống hệt nhau mà bạn tạo ra bằng cách hợp tác từng bước, từng bước một.

Outline Box

• Tạo một hình chữ nhật trung tâm với các đường từ các điểm giữa nằm ở trung tâm gốc 13 x 6 cm
• Đánh dấu toàn bộ hình chữ nhật để xây dựng

Tam giác

Reference Lines

• Tạo một đường xây dựng ngang sâu 1 cm từ đáy của hình chữ nhật.
• Xóa đường dưới cùng của hình chữ nhật và thay thế nó bằng sáu đường xây dựng xếp hàng từ điểm này đến điểm khác mà tất cả đều được đặt bằng 1 c
• Xóa mối quan hệ chuỗi khỏi 6 đường xây dựng này.
• Tạo một đường xây dựng dọc từ các điểm cuối của sáu đường 1 cm.
• Tạo các đường hướng vào, về phía gốc.

Actual Triangles

• Tạo các đường bắt đầu từ góc trên bên phải của hình chữ nhật xây dựng nhỏ hơn đến điểm cuối của một đường 1 cm.
• Tạo một đường thứ hai từ điểm cuối của đường đó đến đỉnh của hình chữ nhật nhỏ hơn tại điểm cuối của các đường xây dựng dọc.
• Lặp lại quy trình này thêm hai lần nữa.

Tóc

Reference Lines

• Tạo một đường xây dựng sâu .9 cm từ đường trên cùng của hộp Outline qua hộp Outline.

Actual Hair

• Tạo 4 cung tròn 3 điểm có chiều dài 1.5 cm giữa các điểm cuối từ góc dưới bên trái của hình chữ nhật tham chiếu nhỏ.
• Đảm bảo chúng tiếp xúc với đường trên cùng của hộp Outline.
• Cắt bỏ các phần chồng lấn.
• Sử dụng Kích thước Thông minh để xác định chiều dài của các cung tròn là 1.5 cm và khoảng cách giữa các điểm cuối mới của cung tròn đã cắt và đường xây dựng sâu .9 cm và bán kính của các cung tròn.

Mắt

Reference Line

• Từ điểm giữa của đường trên cùng, tạo một đường xây dựng 2.8 cm hướng vào bên trong về phía gốc.
• Tạo một đường xây dựng vuông góc .75 cm từ điểm cuối của đường 2.8 cm.
• Tạo một đường xây dựng .5 cm từ điểm cuối của đường xây dựng .75 cm.

Actual Eyes

• Vẽ một vòng tròn với điểm trung tâm ở cuối đoạn thẳng 0.5 cm.
• Vòng tròn phải có bán kính 0.5 cm.
• Phản chiếu bản phác thảo đó theo đường thẳng 2.8 cm.

Miệng

Các Đường Tham Chiếu

• Vẽ một đường xây dựng dài 2.5 cm từ điểm giữa của đường dưới.

Miệng Thực Tế

• Vẽ hai đường THẲNG GÓC dài 1.75 cm tạo góc 45 độ từ cuối đường xây dựng 2.5 cm.
• Vẽ hai đường THẲNG ĐỨNG từ các đầu của các đường trước đó dài 4 cm.
• Dịch chuyển bản phác thảo ra xa 0.5 cm với các đầu nắp, đảo ngược và chọn chuỗi.

Hoàn Thành Các Bên Của Hồn Ma

• Vẽ một đường từ điểm cuối của đường tam giác ngoài cùng đến điểm cuối của cung ngoài cùng.
• Vẽ đường này ở cả hai bên của hồn ma.
