Triptych Battle Tops - Hệ thống con quay chiến đấu có thể thay thế linh kiện

Triptych Battle Tops là bộ sưu tập các đầu xoay (Tops), lưỡi (Blades) và chân xoay (Tips) cho phép bạn tự thiết kế và tùy chỉnh các con quay chiến đấu của riêng mình!

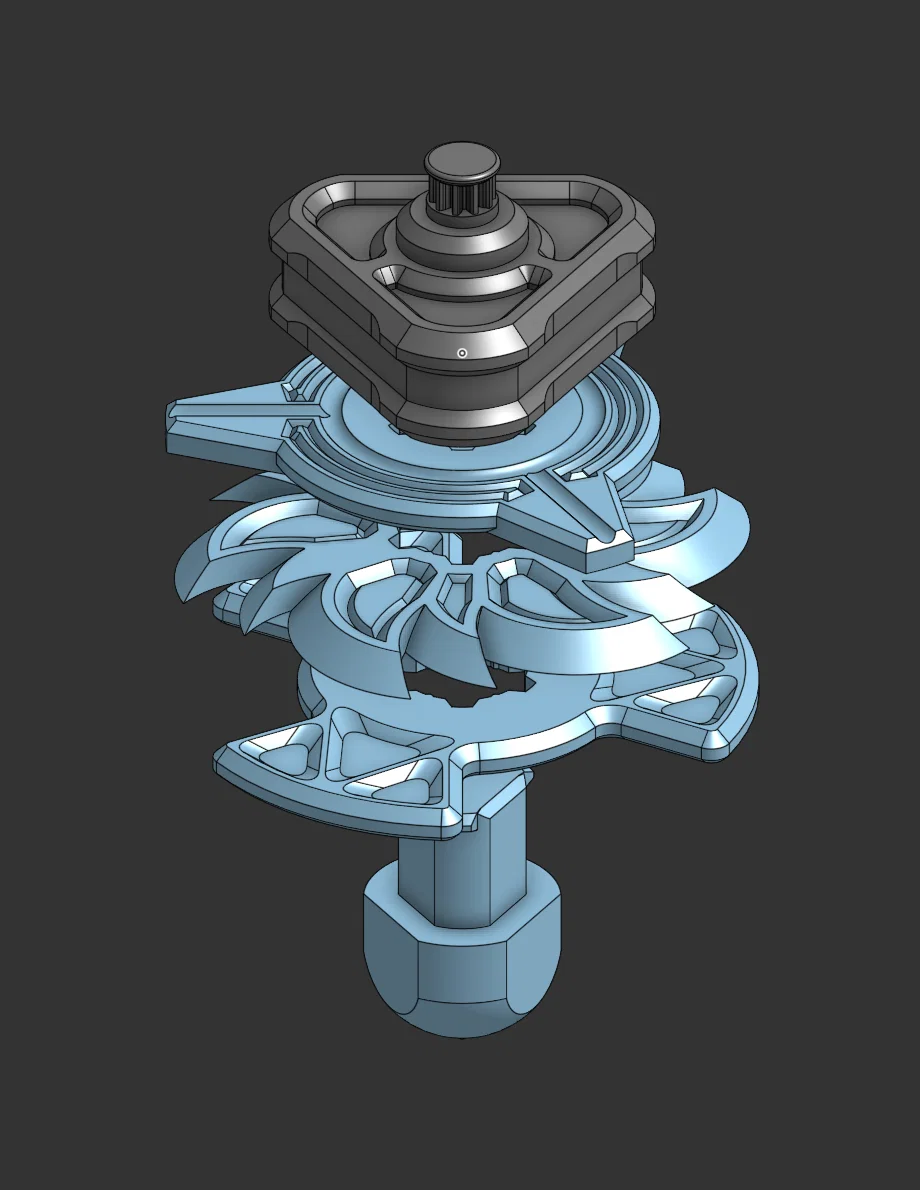

Bạn có thể thay đổi các loại lưỡi và chân xoay khác nhau để điều chỉnh độ ổn định, trọng lượng và điểm tiếp xúc, từ đó tạo ra con quay chiến đấu tối thượng. Mỗi con quay bao gồm 3 phần:

Tops (Đầu quay) - Chủ yếu là phần vỏ thẩm mỹ chứa cơ chế khóa để giữ chặt phần chân và lưỡi.

• Hiện đã có phiên bản V2 để bạn tải xuống. Phiên bản này có các cạnh bo tròn ở phía trên bánh răng để giảm thiểu tình trạng kẹt mà mình từng gặp phải khi thử nghiệm.

Blades (Lưỡi) - Các đĩa 5mm có thể xếp chồng lên trục để đánh bật con quay của đối thủ. Bạn có thể xếp 1, 2 hoặc 3 lưỡi tùy ý.

Tips (Chân xoay) - Có 9 loại chân xoay khác nhau với các cấp độ ổn định riêng. Đây là cách tốt nhất để kiểm soát độ hung hãn hoặc ổn định của con quay trong trận đấu.

• Các chân xoay này cần in kèm support. Cài đặt support mặc định là dùng tốt, do bề mặt phẳng nên rất dễ gỡ.

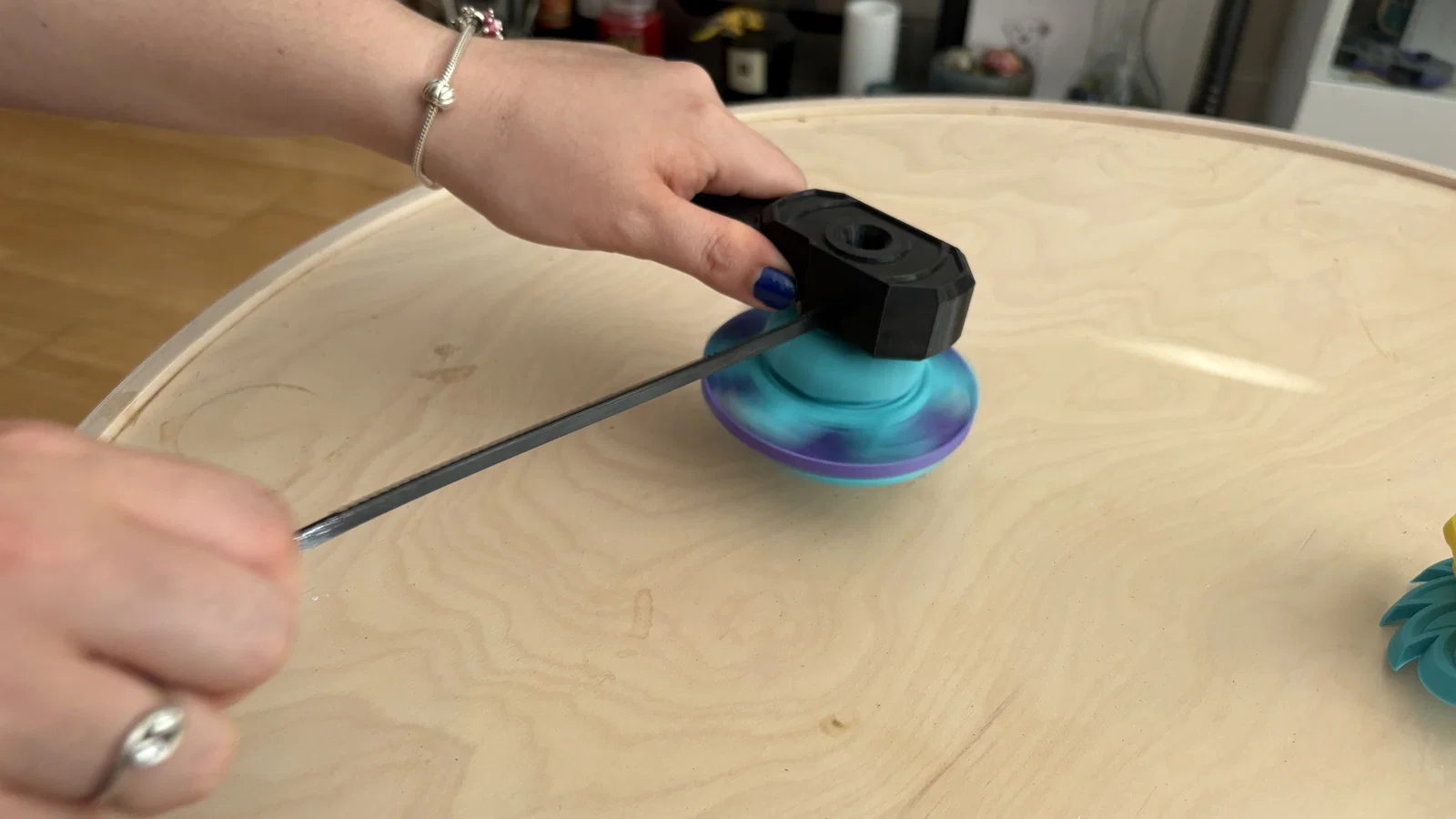

Launchers (Bệ phóng) - Lắp con quay đã ráp vào bệ, luồn dây kéo và cho con quay bắt đầu xoay.

• Mình khuyên bạn không nên in bộ phận này bằng nhựa PLA vì ma sát liên tục khi quay sẽ làm nóng chảy bên trong bệ phóng và gây kẹt con quay.

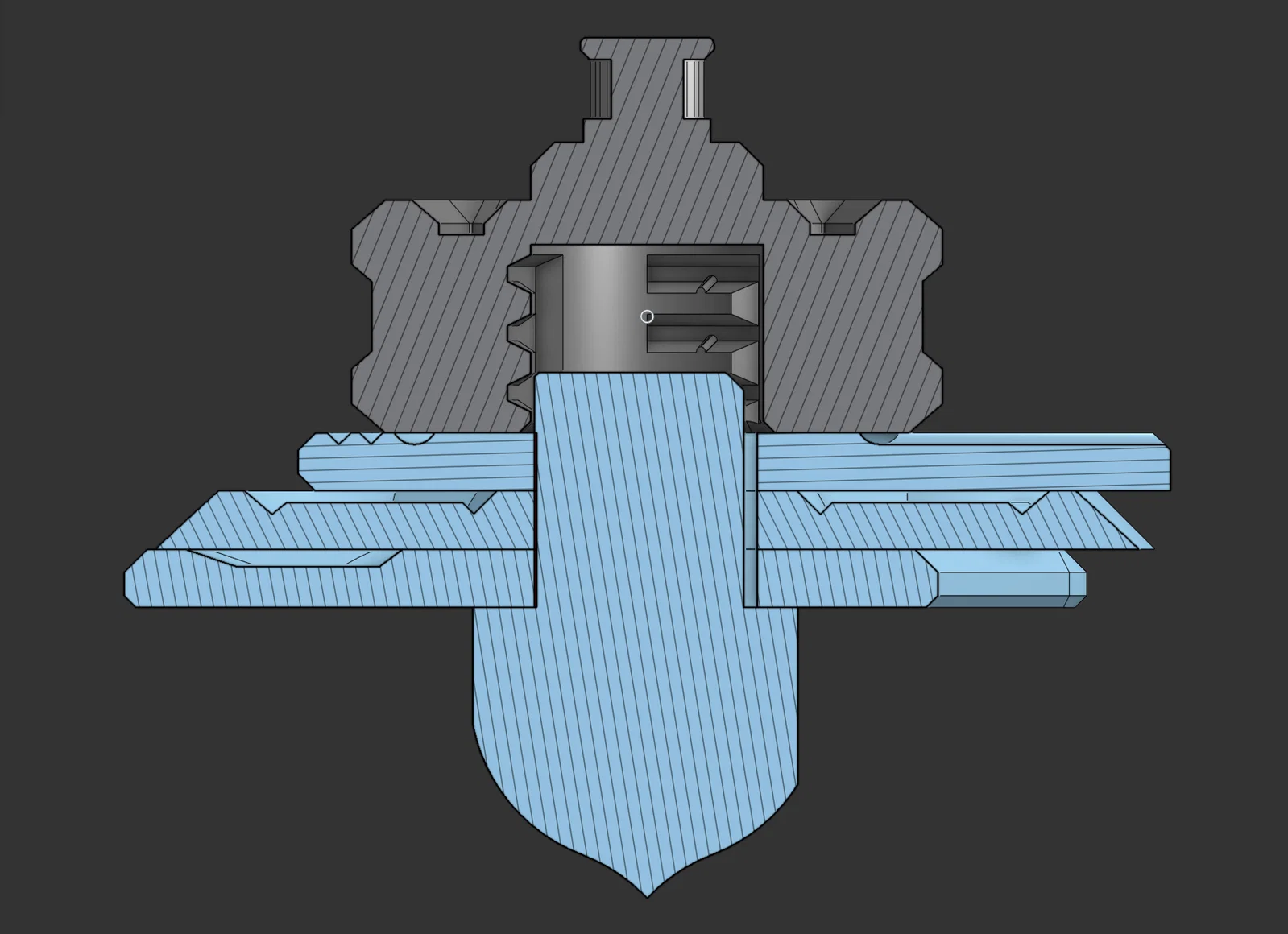

Cách lắp ráp Để lắp ráp, bạn chỉ cần xếp các lưỡi vào chân xoay rồi đặt phần đầu (top) lên trên. Nhấn nhẹ vào mặt trên và dưới của con quay rồi xoay theo chiều kim đồng hồ, con quay sẽ xoay và tự khóa chặt vào vị trí.

Nếu gặp khó khăn khi khóa con quay:

• Đảm bảo không còn sót support ở mặt dưới chân xoay, vì nó có thể đẩy các lưỡi lên làm cản trở cơ chế khóa.
• Nếu dung sai (tolerances) của mình quá khít, hãy để lại bình luận, mình sẽ phát hành phiên bản có dung sai lỏng hơn.

Tự thiết kế linh kiện riêng Trong thư mục "Custom parts", mình có để sẵn các file STL và STEP cho các thành phần cốt lõi của đầu quay, lưỡi và chân xoay, tất cả đều được cắt với đường kính 27mm. Bạn chỉ cần đưa chúng vào bản thiết kế của mình và thực hiện lệnh boolean hoặc đơn giản là nhập vào slicer để kết hợp với mẫu của bạn.

Triptych tops được thiết kế để phù hợp với thông số kỹ thuật OpenSauce.

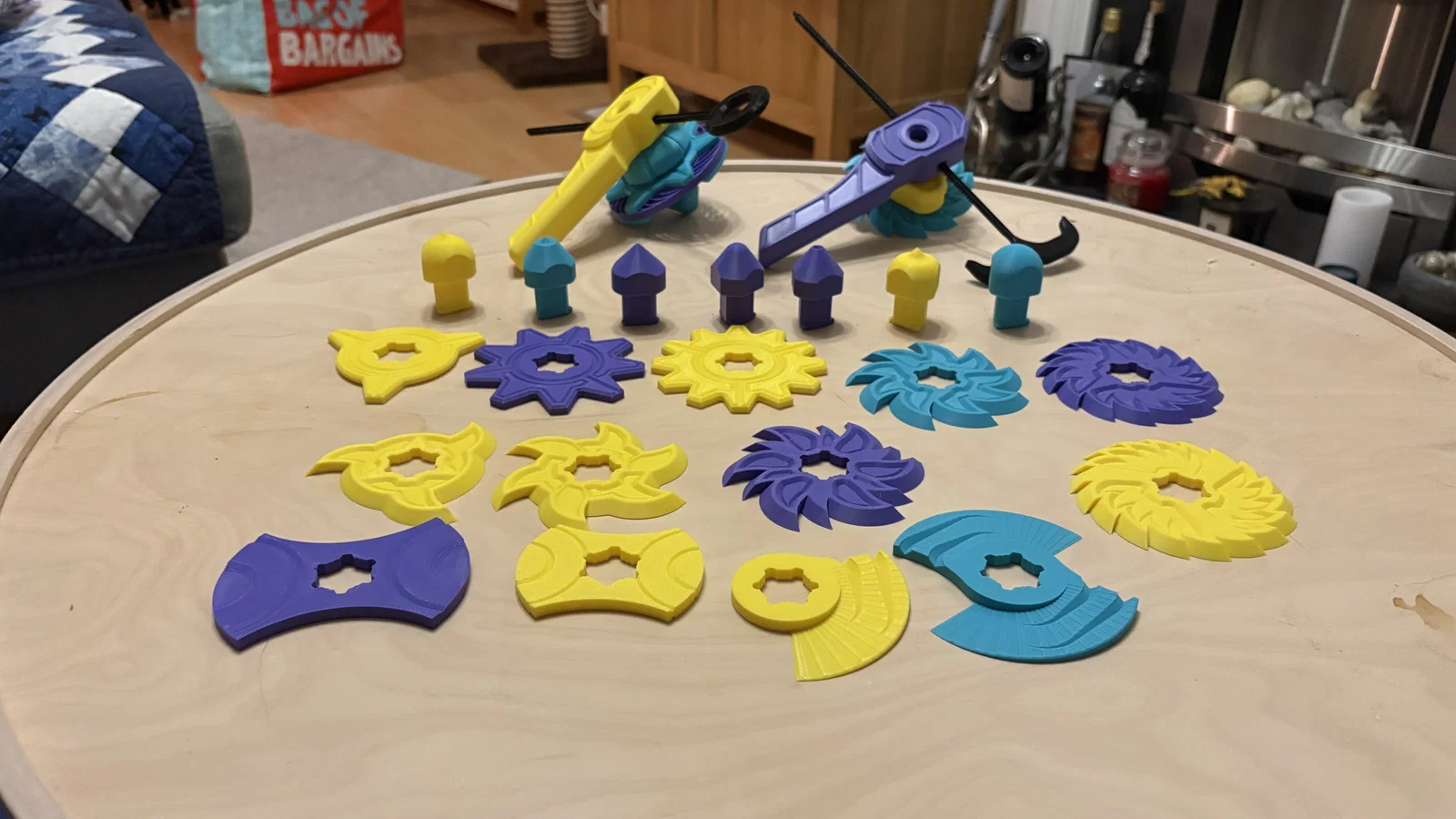

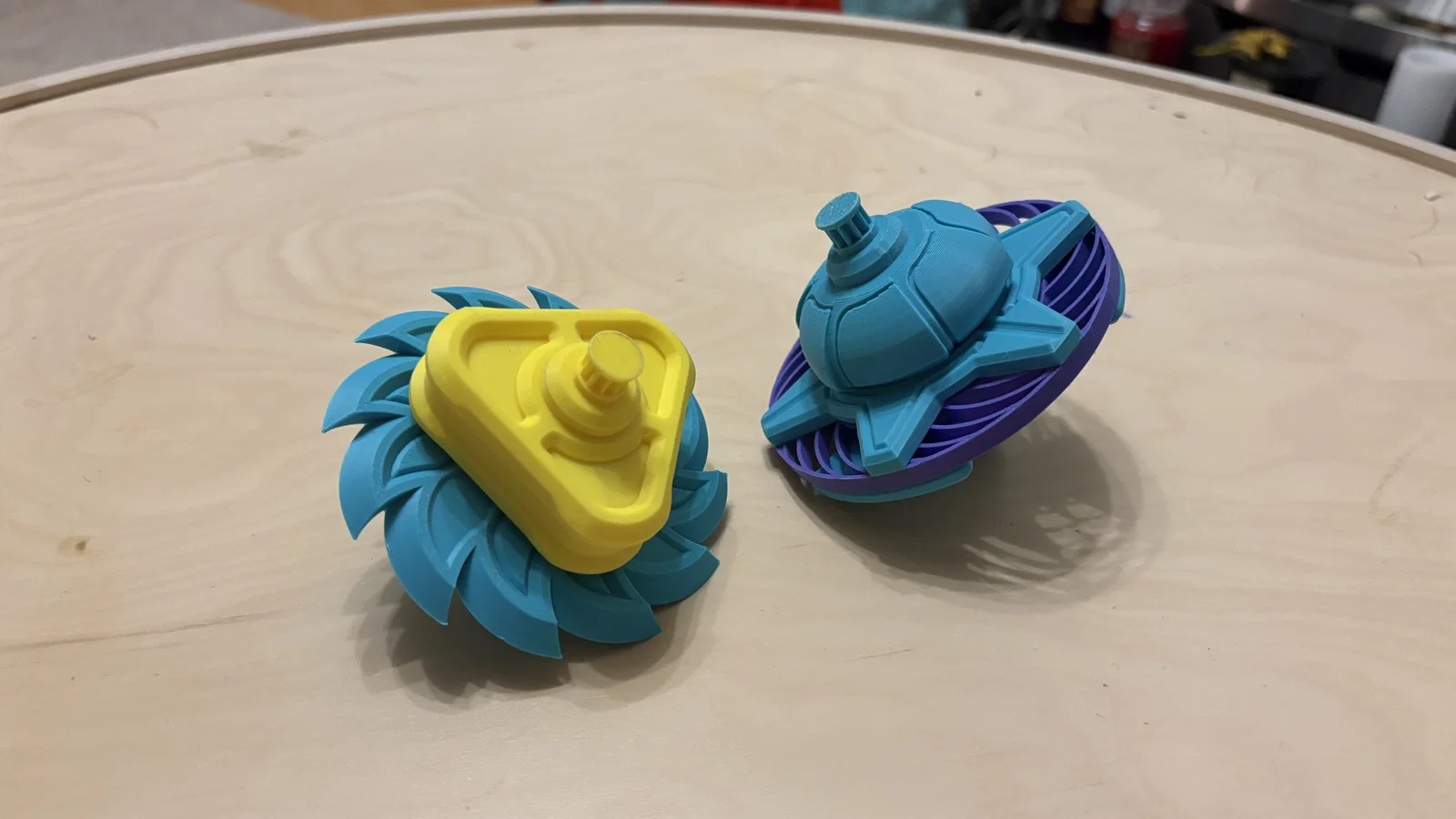

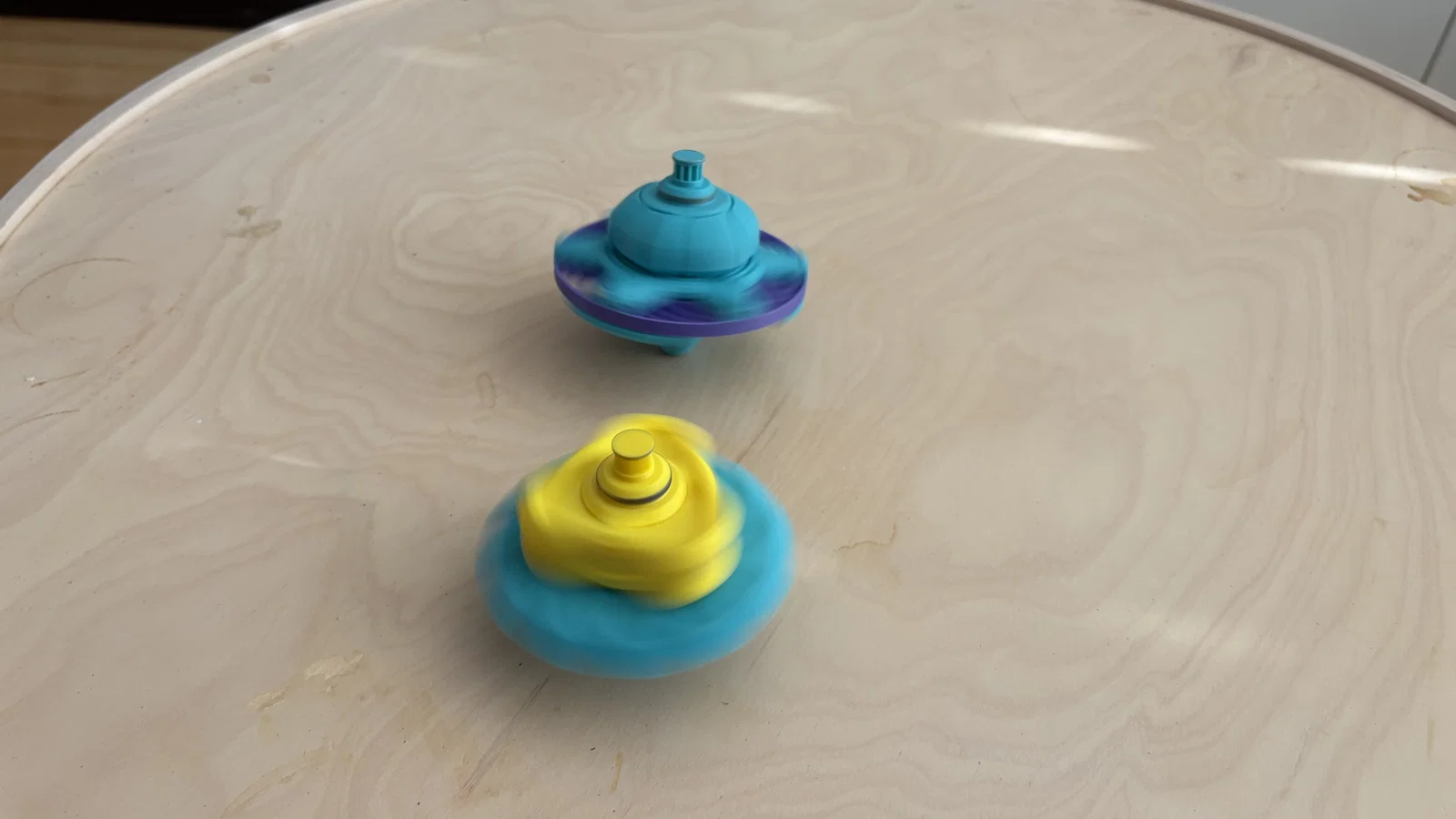

Các combo con quay trong ảnh gồm: Blue Top, Yellow Top, Spinner_top_2, Spinner_top_1, GearType x6, Sawblade x12, MomentumKiller, DoubleEdge, HammerShot, FlatPoint.

Một vài lưu ý nhỏ Khi thử nghiệm, mình thấy con quay hay bị kẹt trong bệ phóng, chủ yếu do in bằng nhựa PLA. Mình nhận thấy nguyên nhân là do một gờ nhỏ hình thành dọc theo cạnh trên của bánh răng. Chỉ cần dùng móng tay miết nhẹ để làm gãy gờ này là xong. Để giải quyết triệt để, mình đã thêm phiên bản V2 với phần lấp đầy ở cạnh trên bánh răng để ngăn chặn tình trạng này.
