Con quay chiến đấu (Battle top) đúc nén từ rác in 3D

GIỚI THIỆU SCRAP-ATTACK!

Scrap-attack là một con quay chiến đấu (battle top) được thiết kế riêng cho cuộc thi battle top tại Printables tháng 7 năm 2026. Điểm nhấn của nó là chiếc đĩa "lưỡi dao" được đúc nén từ rác thải in 3D bằng khuôn in 3D. Với trọng lượng khoảng 17 gram, phần lưỡi dao này đảm bảo con quay của bạn sẽ cực kỳ uy lực khi đấu với đối thủ và duy trì sức quay bền bỉ.

In ấn

Có hai bộ mô hình cho dự án này: Các bộ phận của con quay và các bộ phận của khuôn đúc. Về kỹ thuật, bạn có thể in đĩa "lưỡi dao" với 100% infill vẫn ra con quay khá tốt, nhưng như vậy thì còn gì thú vị nữa? Đĩa đúc nén sẽ cứng cáp hơn nhiều và có thể giúp bạn giành chiến thắng trong trận đấu.

Các bộ phận con quay:

• Cone (Hình nón) - In với 4-6 lớp vỏ (walls), infill khoảng 25%. Càng nặng con quay càng giữ được đà và lực xoắn, ít bị văng ra ngoài hơn.
• Cap (Nắp) - Chủ yếu để làm đẹp, in với thiết lập giống như phần Cone.
• Mag sleds (Thanh trượt nam châm) - Một phần của cơ chế phóng, in với 2-3 lớp vỏ và 15% infill.
• Mag Post (Trụ nam châm) - Phần còn lại của cơ chế phóng, in 4-6 lớp vỏ, 25% infill. Vít sẽ bắt thẳng vào chi tiết này nên cần vỏ dày để đảm bảo độ bền.

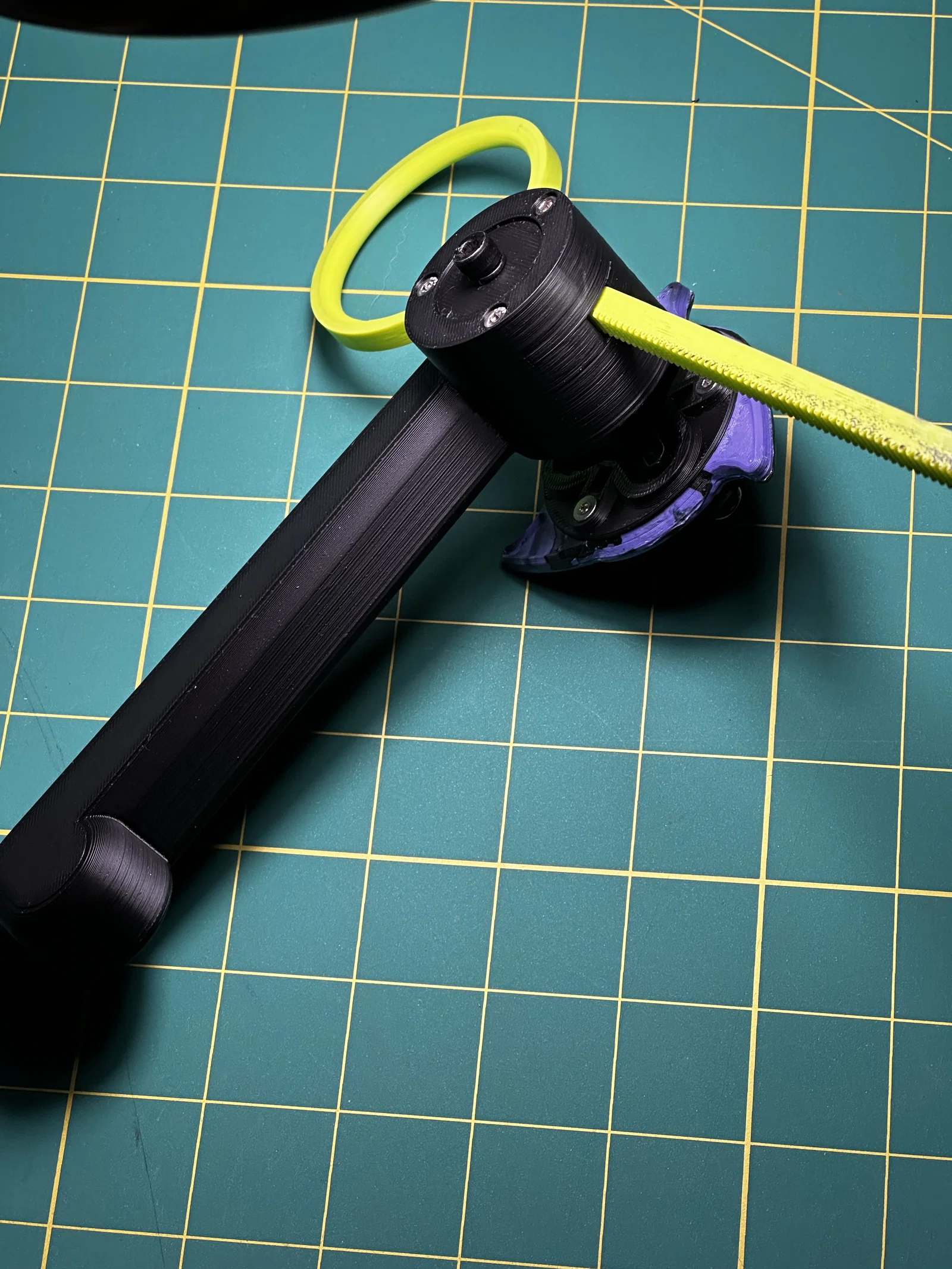

• Launcher handle (Tay cầm phóng) - 2-3 lớp vỏ, 15% infill.
• Launcher cap (Nắp bệ phóng) - 2-3 lớp vỏ, 15% infill.
• Thrust bearing (Ổ đỡ lực đẩy) - In đặc (Solid). Chi tiết này chịu lực từ vít lớn giữ toàn bộ cụm lắp ráp, cần độ cứng cao. Không khuyến khích dùng PLA, nên chọn vật liệu cứng như ABS.

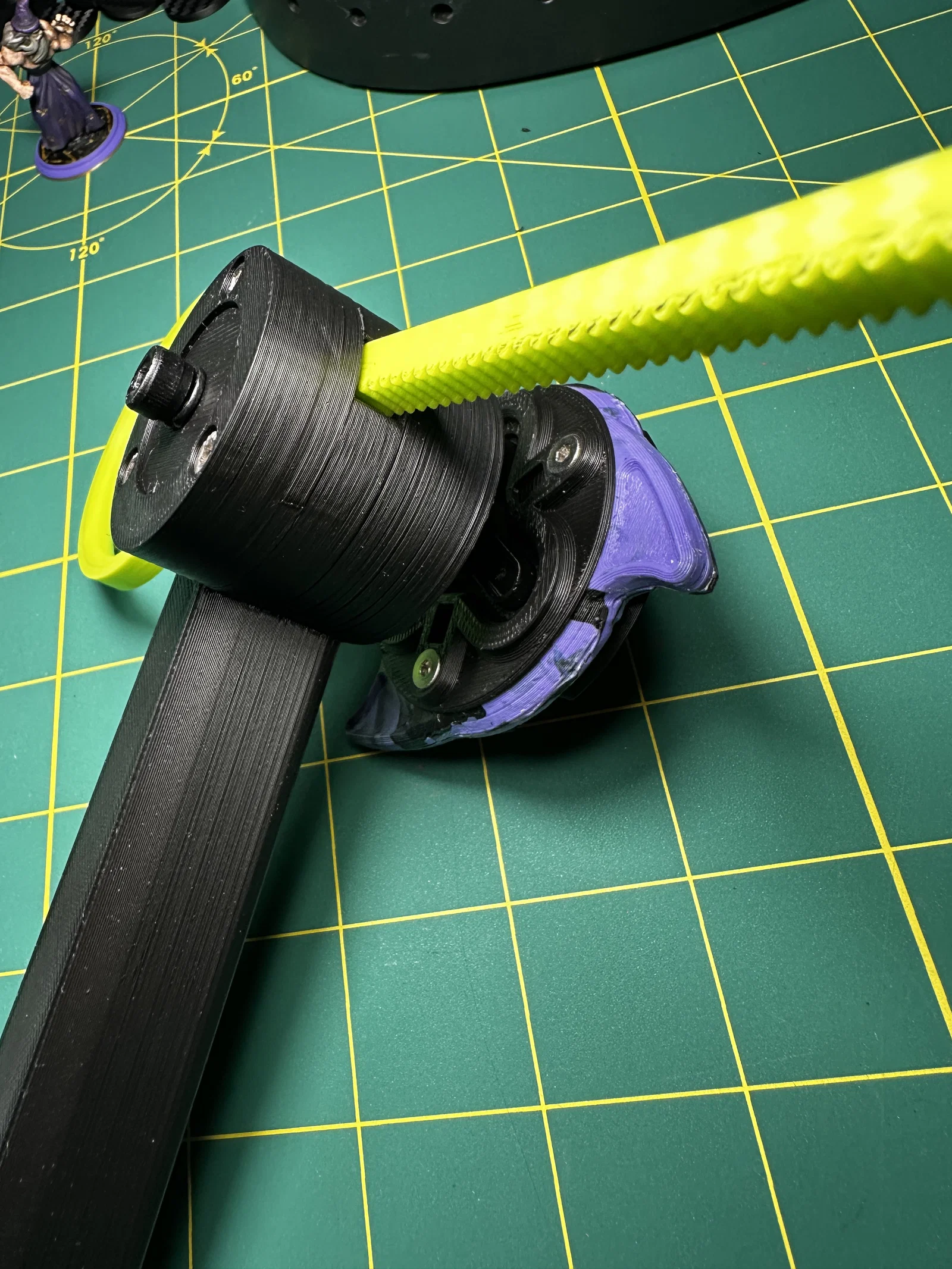

• Ripcord (Dây giật) - 4-6 lớp vỏ, 25% infill. Chi tiết này chịu lực cơ học trực tiếp với bánh răng dây curoa GT, cần phải thật chắc chắn.

Các bộ phận khuôn đúc:

CÁC CHI TIẾT NÀY PHẢI ĐƯỢC IN BẰNG ABS HOẶC PETG, vì chúng sẽ rất nóng khi bạn đổ rác PLA nóng chảy vào. Chúng cần chịu được nhiệt độ cao.

• Mold top (Khuôn trên) - 4-6 lớp vỏ, infill khoảng 25%.
• Mold bottom (Khuôn dưới) - 4-6 lớp vỏ, infill khoảng 25%.
• Mold ring (Vòng khuôn) - 4-6 lớp vỏ, infill khoảng 25%.

Phần cứng cần thiết

CÁC CHI TIẾT KHÔNG IN:

Khuôn cupcake bằng silicone (để nung chảy PLA)

Chất chống dính khuôn (mold release spray)

Lò nướng bánh mì (hoặc nguồn nhiệt khác)

3 - Vít đầu chìm M3 x 12mm

3 - Vít đầu trụ M3 x 12mm

3 - Heat set inserts M3 x 5mm

1 - Bu lông M5 x 10mm

1 - Bu lông M5 x 45mm (đầu nắp hoặc đầu trụ)

1 - Bánh răng dây curoa GT2 12 răng

~ 30 - Bi thép 4.5mm

18 - Nam châm thanh 3mm x 2mm x 2mm

LẮP RÁP

Sau khi in xong, hãy để riêng các bộ phận khuôn. Đĩa "lưỡi dao" sẽ được thực hiện bằng các bộ phận khuôn đúc nén.

BƯỚC 1 - Xịt chất chống dính vào khuôn cupcake silicone và các nửa khuôn đúc.

BƯỚC 2 - Cân khoảng 17g nhựa thừa in 3D (phần support, nhựa thải...), cho vào khuôn cupcake. Cắt nhỏ nhựa nếu cần.

BƯỚC 3 - Cho khuôn silicone vào lò nướng ở 220°C trong khoảng 15-18 phút để làm mềm PLA. Lưu ý: Hãy thực hiện ở nơi thông thoáng vì mùi nhựa chảy khá khó chịu. Hãy cẩn thận với nguồn nhiệt.

BƯỚC 5 - Chuẩn bị trạm đúc: đặt khuôn dưới vào trung tâm, đặt vòng khuôn lên. Xịt lại chất chống dính nếu cần.

BƯỚC 6 - Khi nhựa đã chảy, đeo găng tay chịu nhiệt, lấy nhựa ra khỏi cốc, vo tròn rồi ép thành hình đĩa bằng tay.

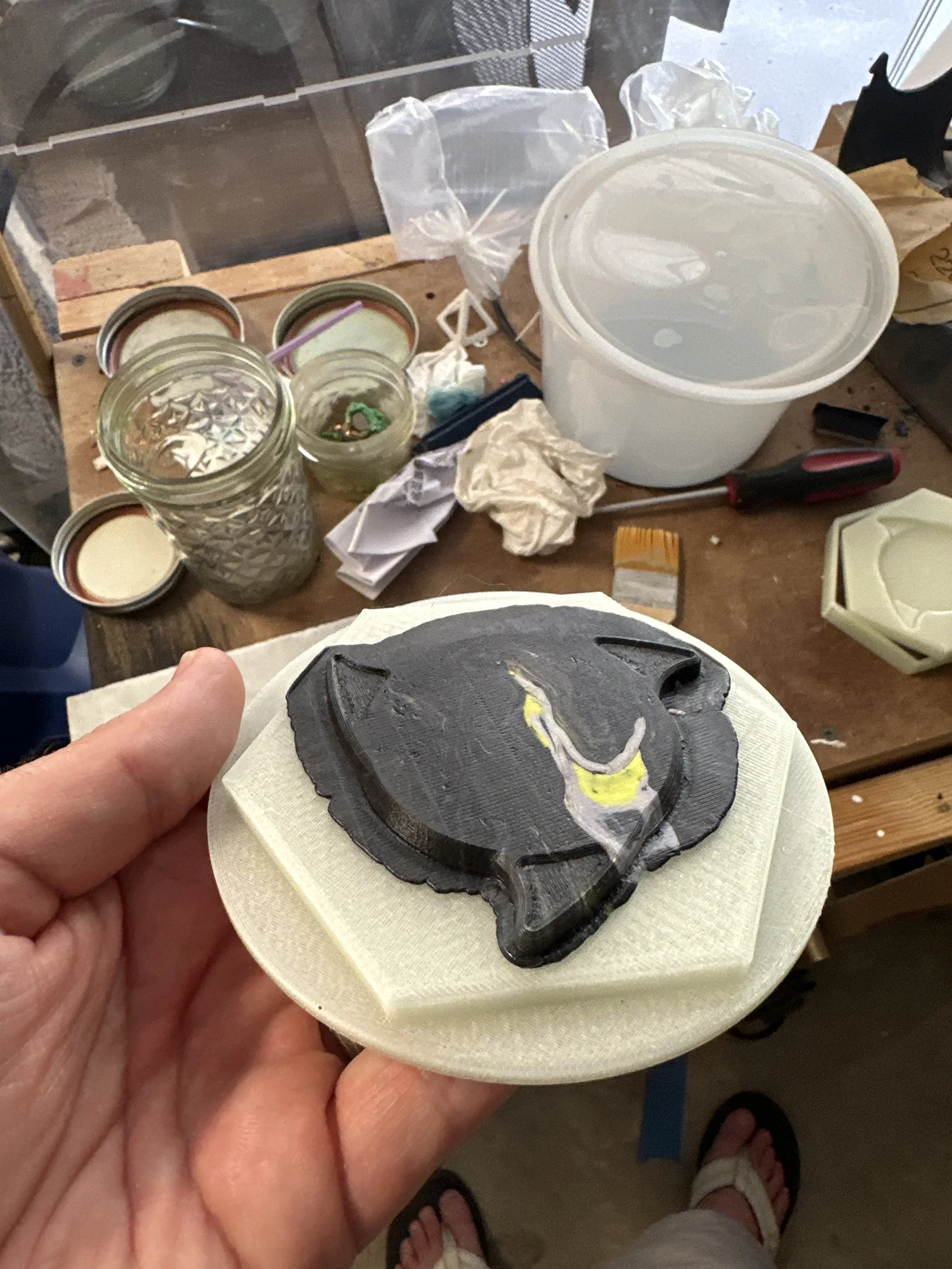

BƯỚC 7 - Đặt đĩa PLA đã ép vào giữa khuôn dưới, đặt khuôn trên khớp với các đầu lưỡi dao, sau đó đặt vòng khuôn lên trên. Dùng tấm gỗ ép chặt đều tay ít nhất 1 phút, sau đó đè vật nặng lên và để nguội khoảng 10 phút.

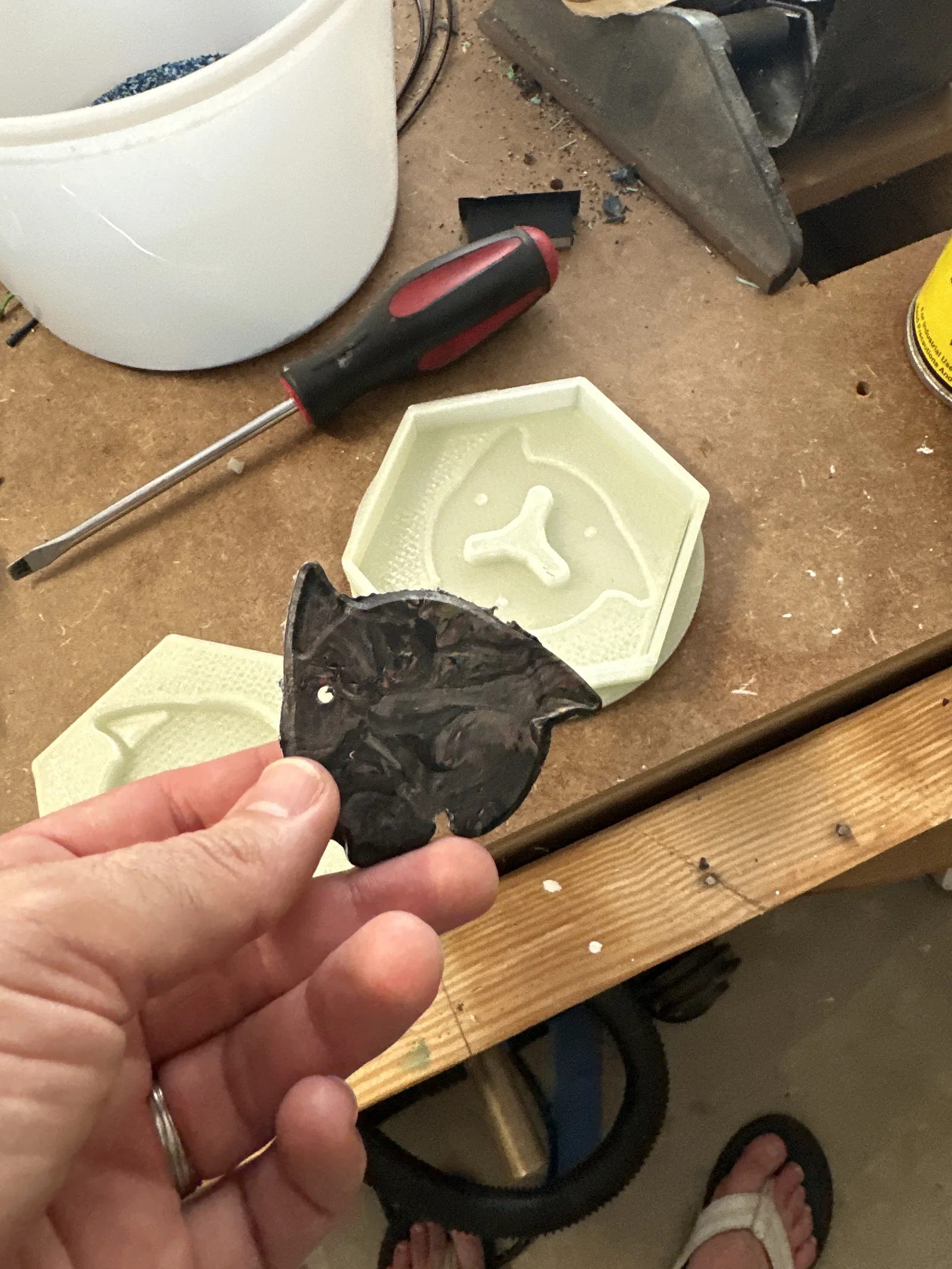

BƯỚC 8 - Tháo khuôn! Tháo vòng khuôn ra. Nếu có khe hở, dùng tua vít dẹp nạy nhẹ nhàng để tách hai nửa khuôn.

BƯỚC 9 - Đợi thêm 10-20 phút cho nhựa nguội hẳn hoặc làm mát nhanh bằng nước.

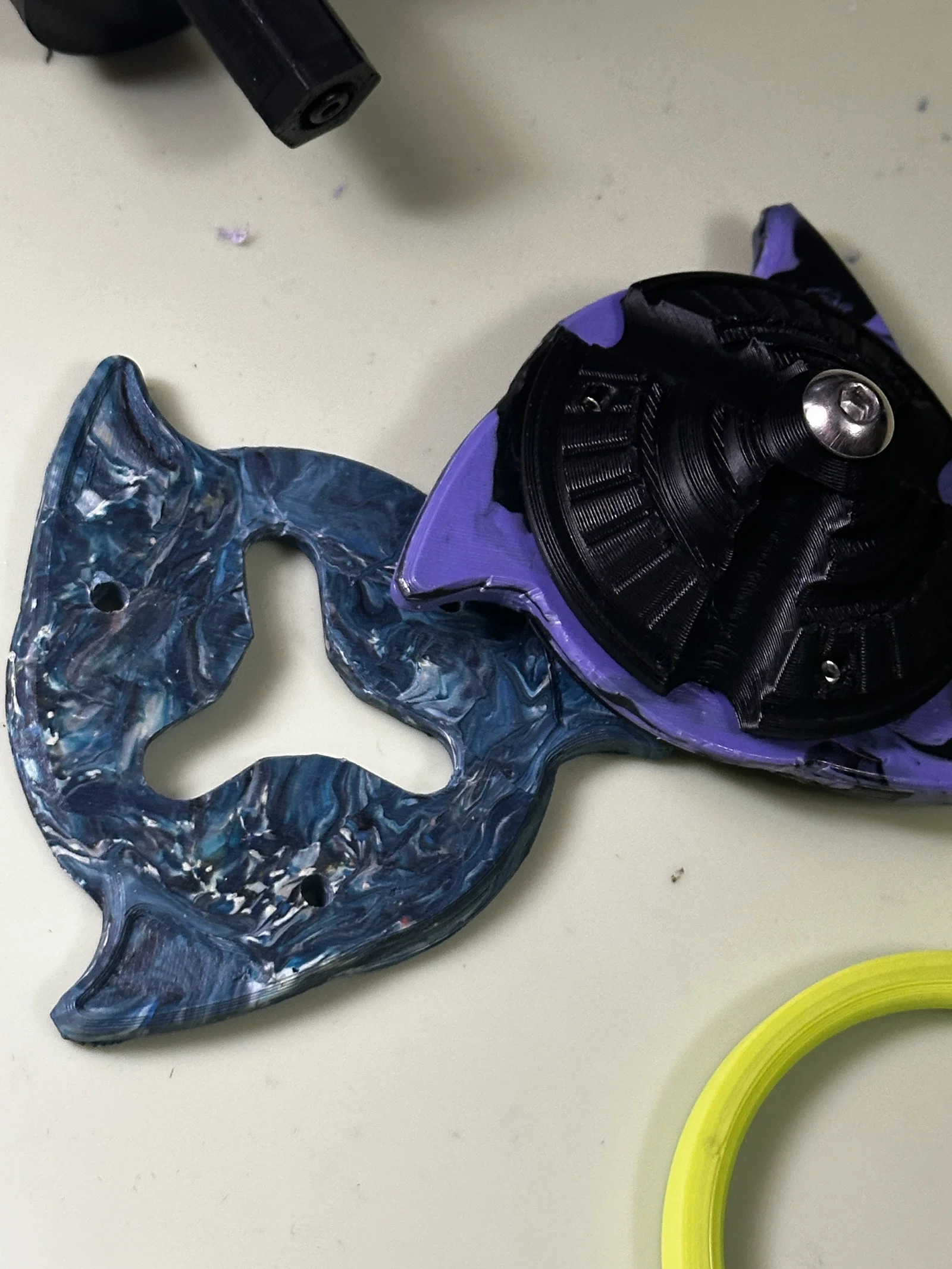

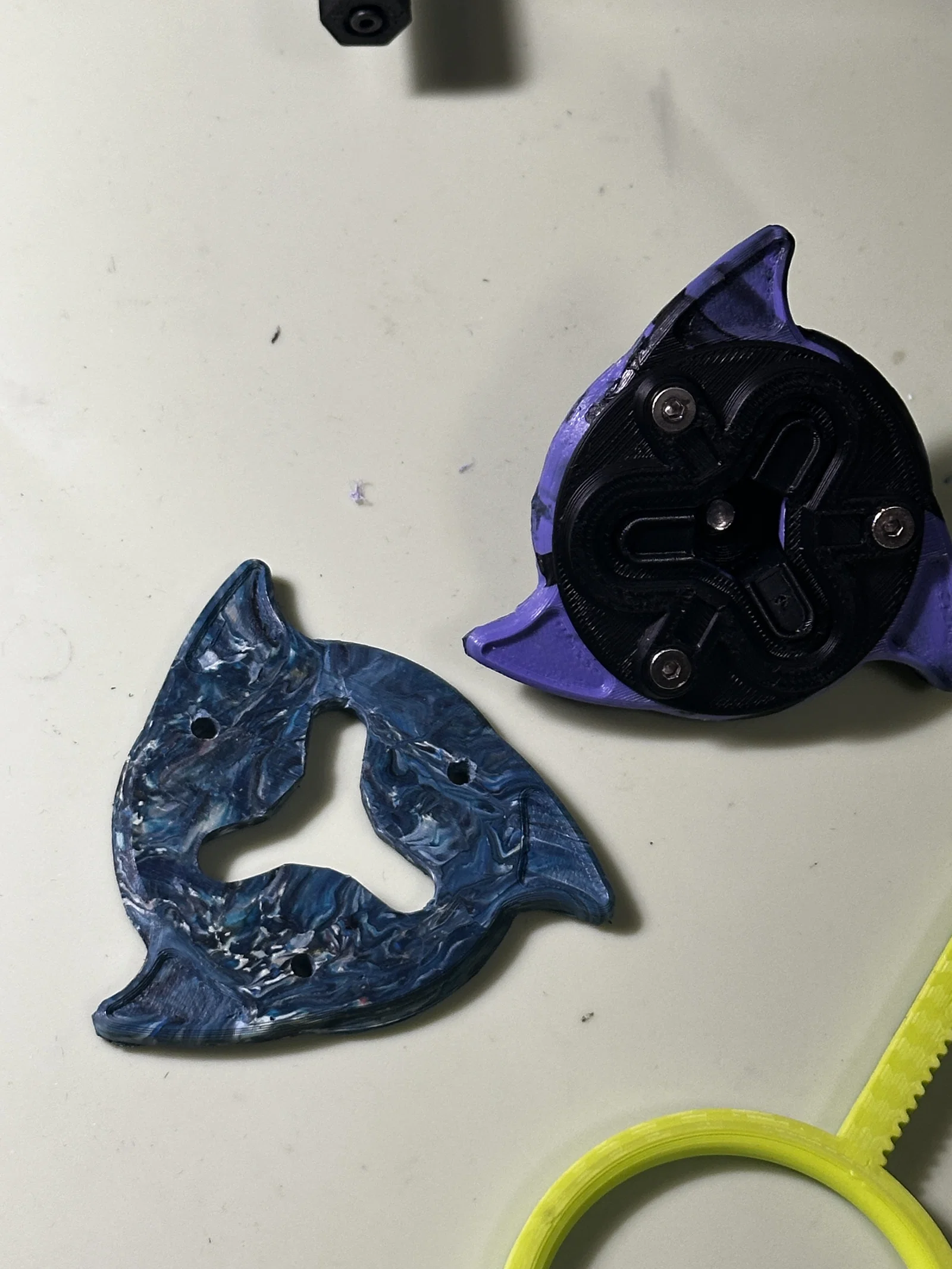

BƯỚC 10 - Làm sạch ba-via bằng kìm cắt và dụng cụ gọt. Khoan lỗ để lắp vít cho con quay.

BƯỚC 11 - Khoan phần lỗ trung tâm nếu cần.

LẮP RÁP HOÀN THIỆN

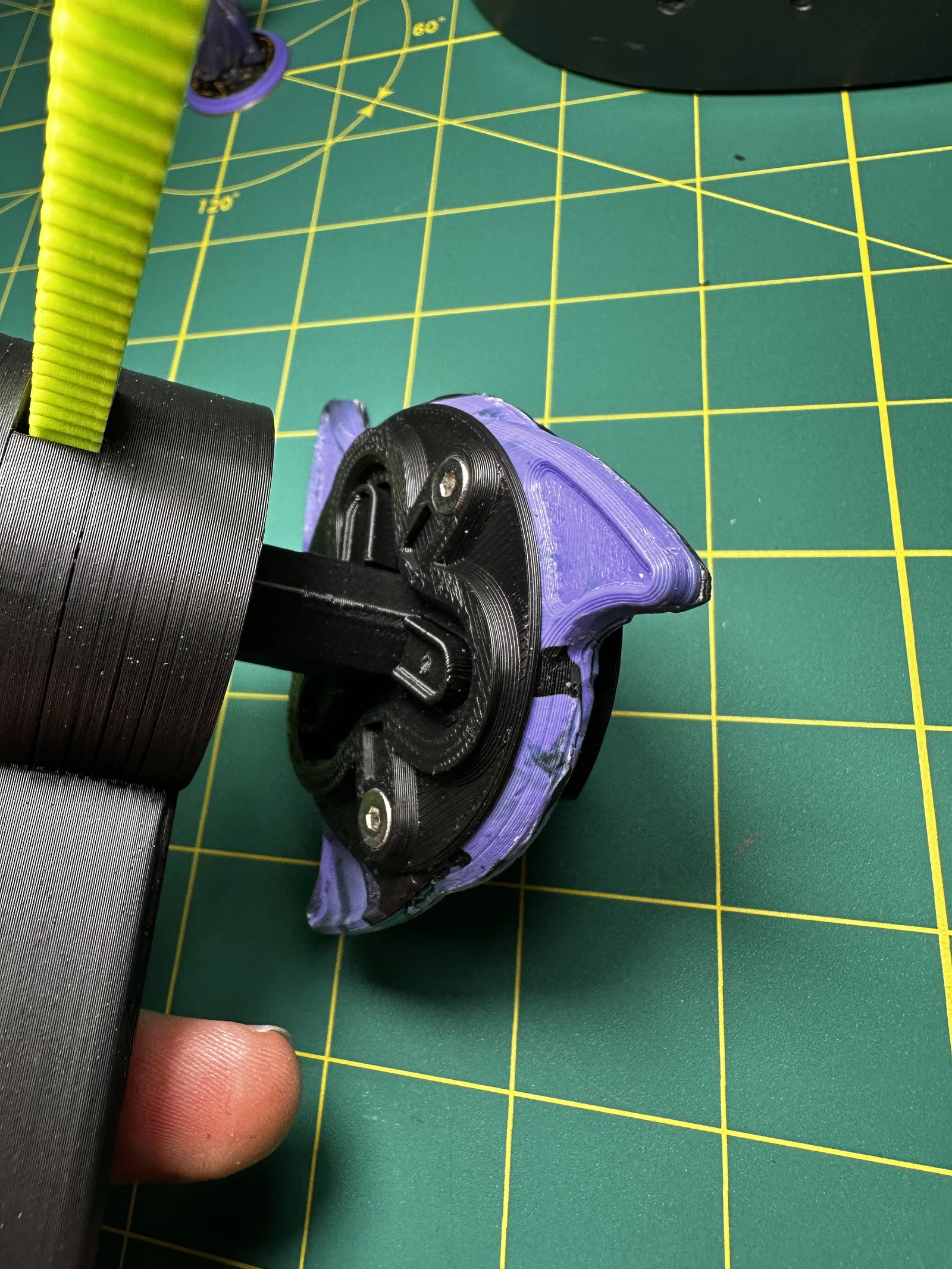

BƯỚC 1-10: Thực hiện lắp ráp các chi tiết như hướng dẫn kỹ thuật đi kèm để hoàn thiện con quay, bộ phóng và cơ chế giữ nam châm. SCRAP-ATTACK đã sẵn sàng để chiến đấu!
