openGrid - Giá đỡ pin Bosch Professional 18V

Gần đây mình mới tậu thêm hai thứ, một là hệ thống pin Bosch Professional 18V cho mấy món dụng cụ cầm tay, hai là trải nghiệm với hệ thống openGrid của @DavidD.

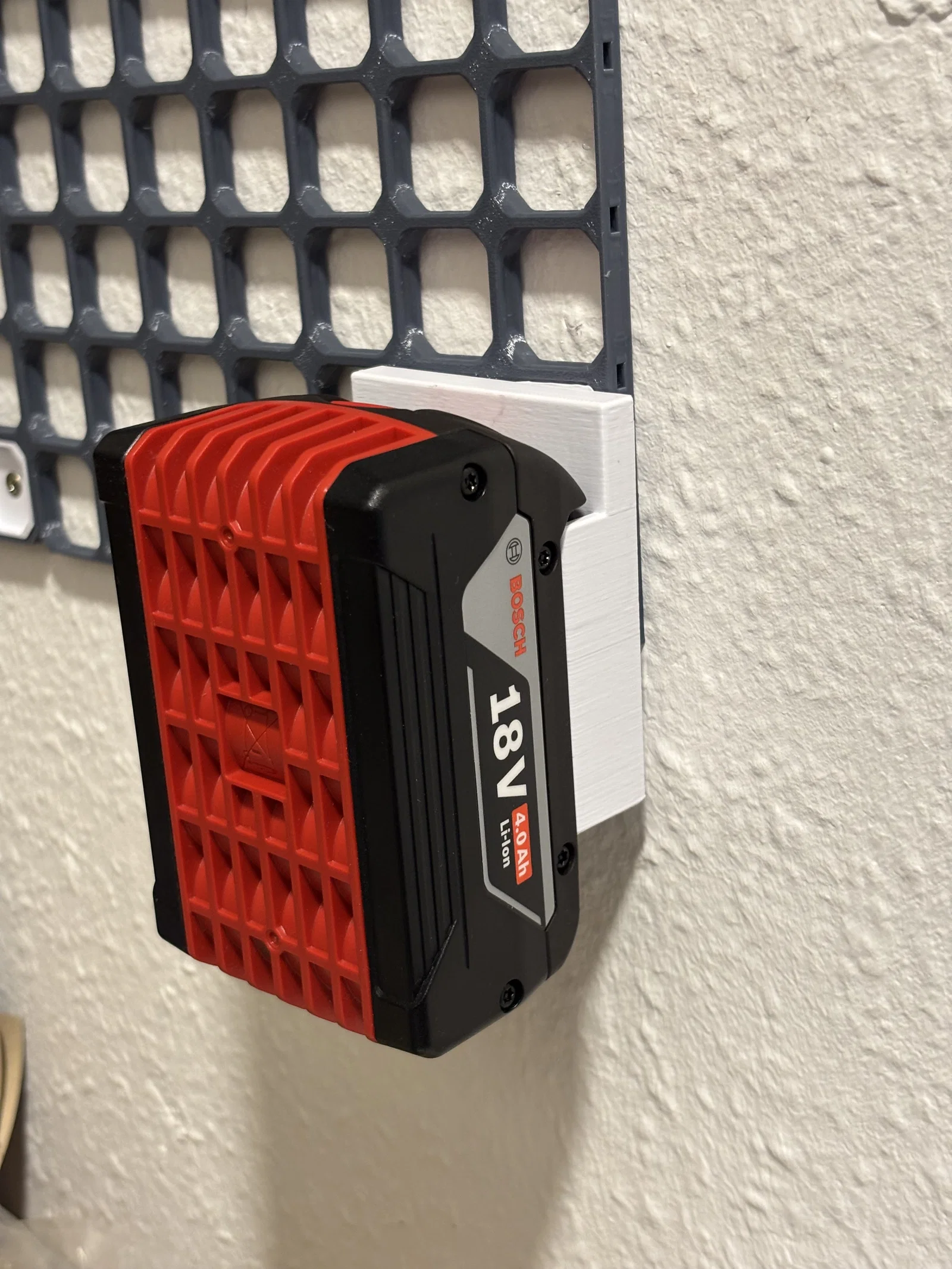

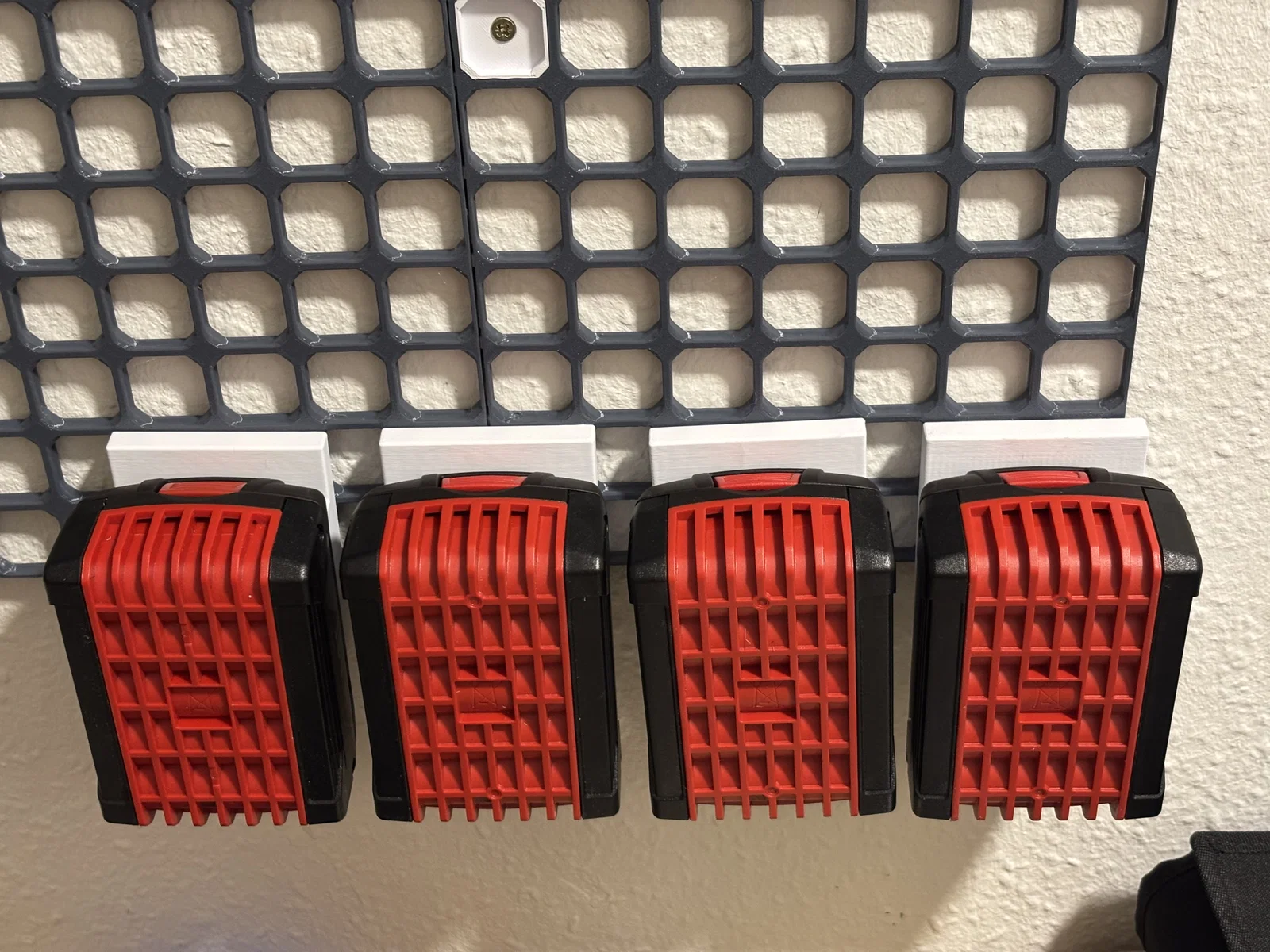

Sự kết hợp của hai yếu tố này như là định mệnh để gom chúng lại và cất giữ pin trên các bộ chuyển đổi/giá đỡ được thiết kế cho openGrid vậy. Khá bất ngờ là mình không tìm thấy cái giá đỡ nào tương thích với cả hai thế giới này (openGrid & Bosch Prof. 18V), nên mình tự thiết kế một cái luôn.

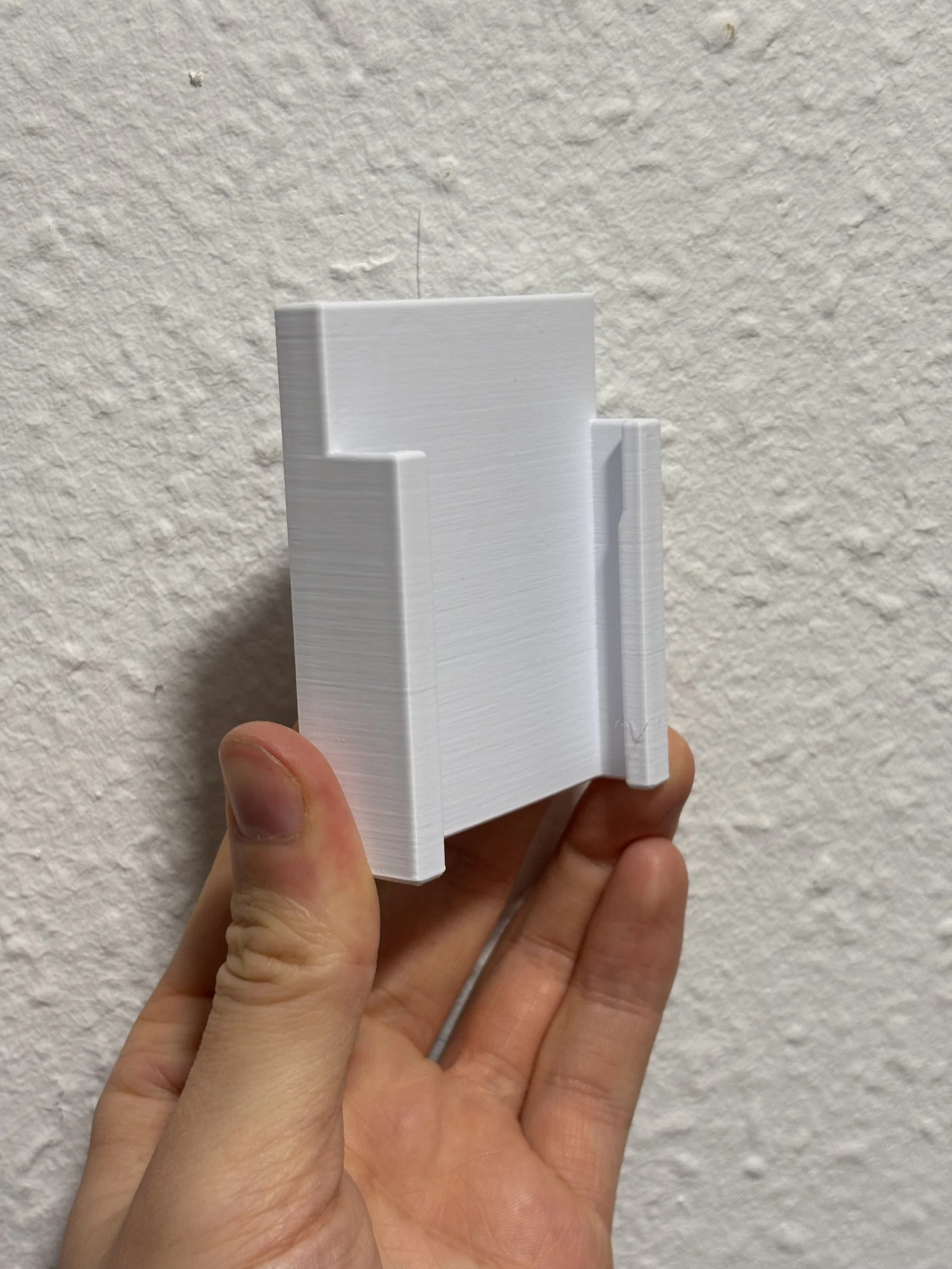

Vì mình cũng mới tập tành CAD thôi nên đã cố gắng hết sức để thiết kế một cái giá vừa giữ pin chắc chắn, mà lại không làm vượt quá kích thước lưới của openGrid quá nhiều.

Thông số in

Mình nghĩ không có "công thức chuẩn" cho việc in giá đỡ này đâu, nhưng đây là thông số mình đã dùng:

• PLA
• Chiều cao lớp in (layer height): 0.2
• Infill: 15%
• 3 lớp đáy / 5 lớp trên
• 2 đường tường (wall loops)

Bạn sẽ cần thêm những gì

Cái giá này chủ yếu được thiết kế cho openGrid, mình có đính kèm file STEP nên các bạn cứ tự nhiên tùy chỉnh cho các hệ thống khác hoặc thay đổi lỗ bắt vít để biến nó thành giá treo tường độc lập nhé.

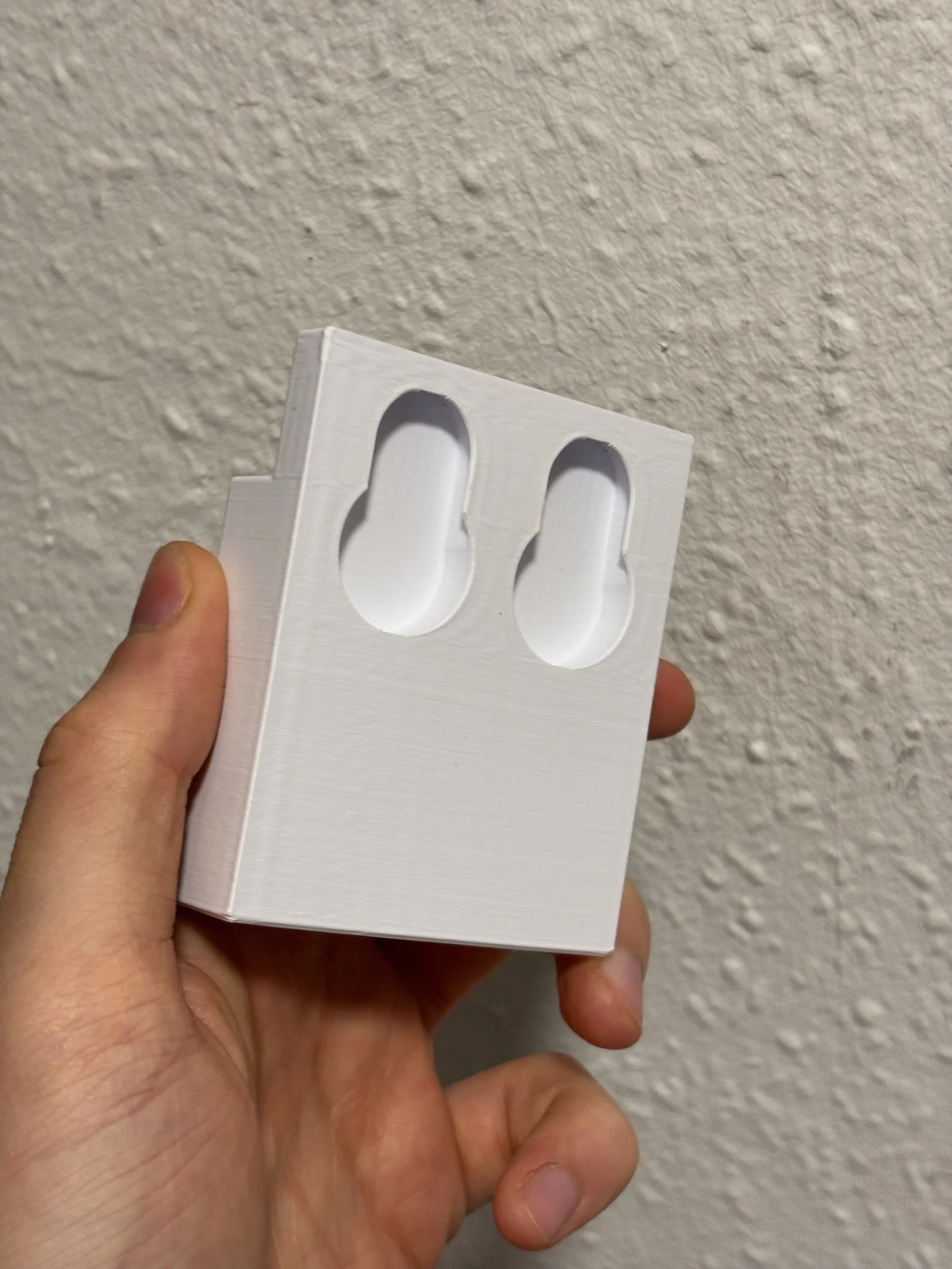

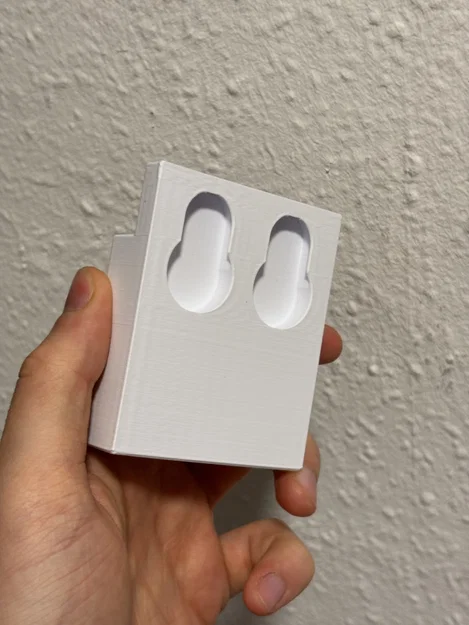

Nhưng nếu muốn dùng với openGrid, bạn sẽ cần tự in hai bộ gồm Multiconnect và Multiconnect snaps. Bạn có thể tìm thấy chúng trong dự án openGrid.

Mình đang dùng loại Multiconnect Lock Snap và Foldable Multiconnect.
